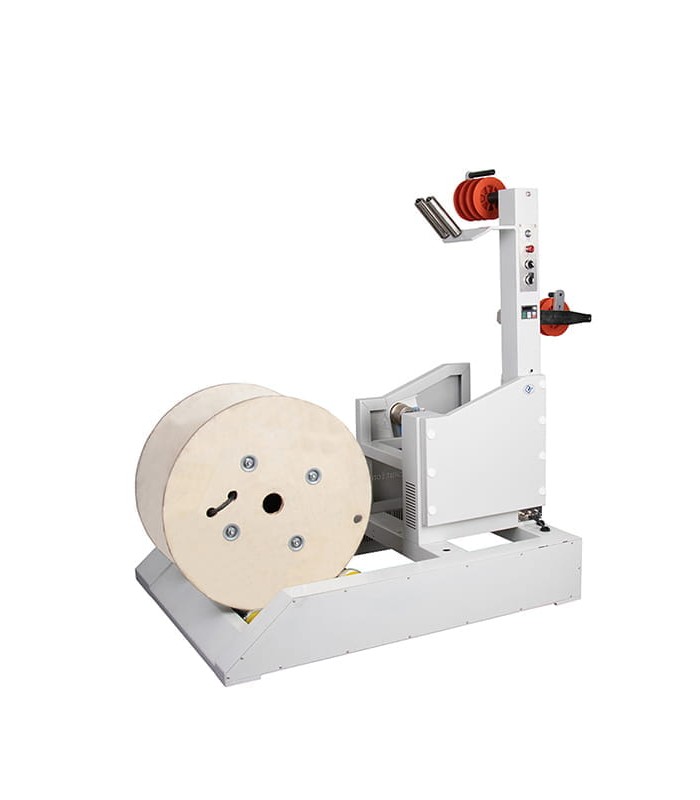

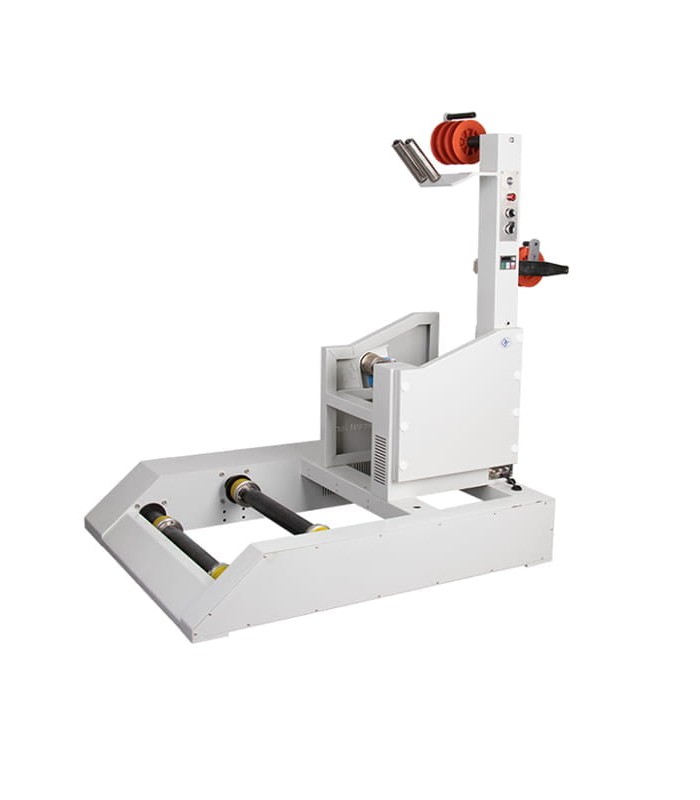

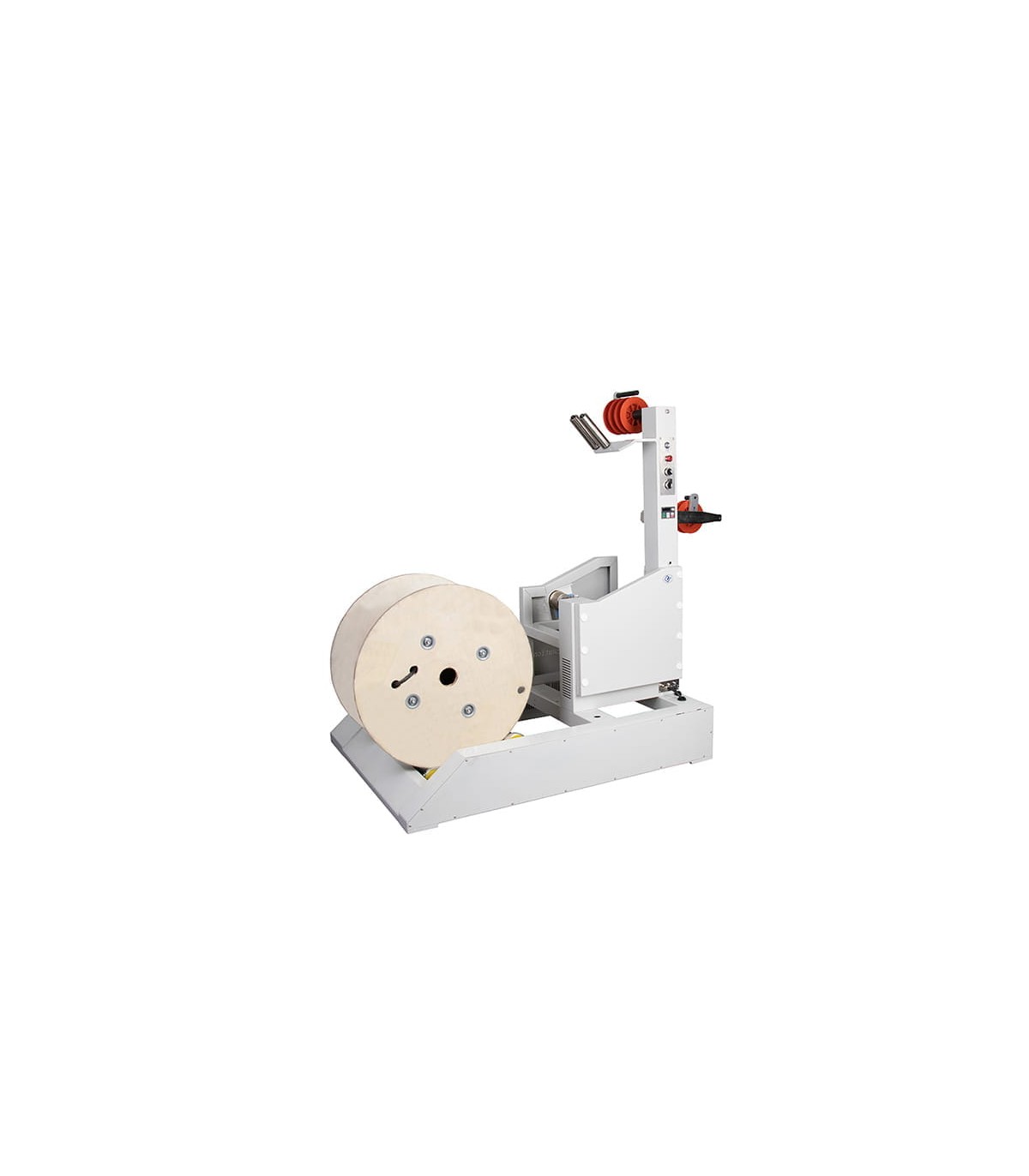

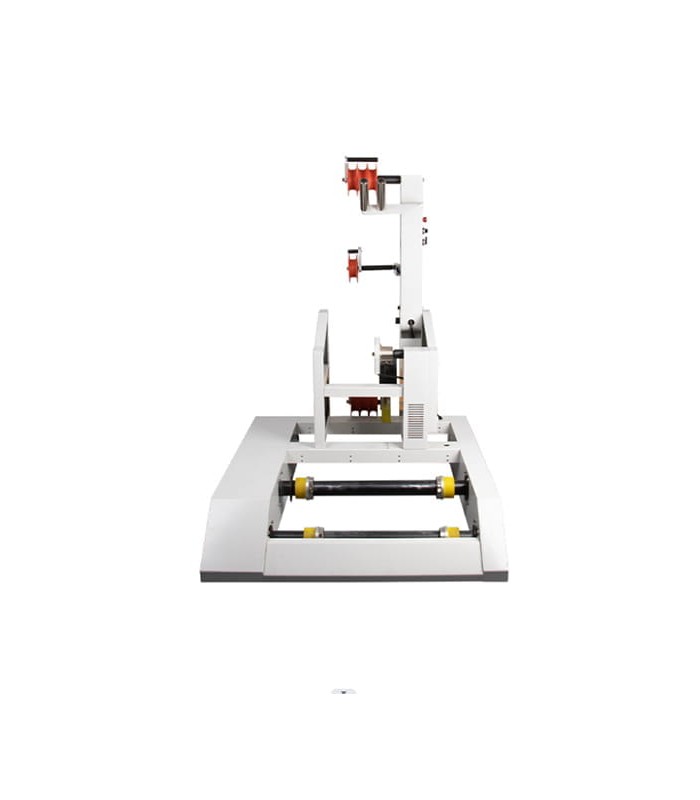

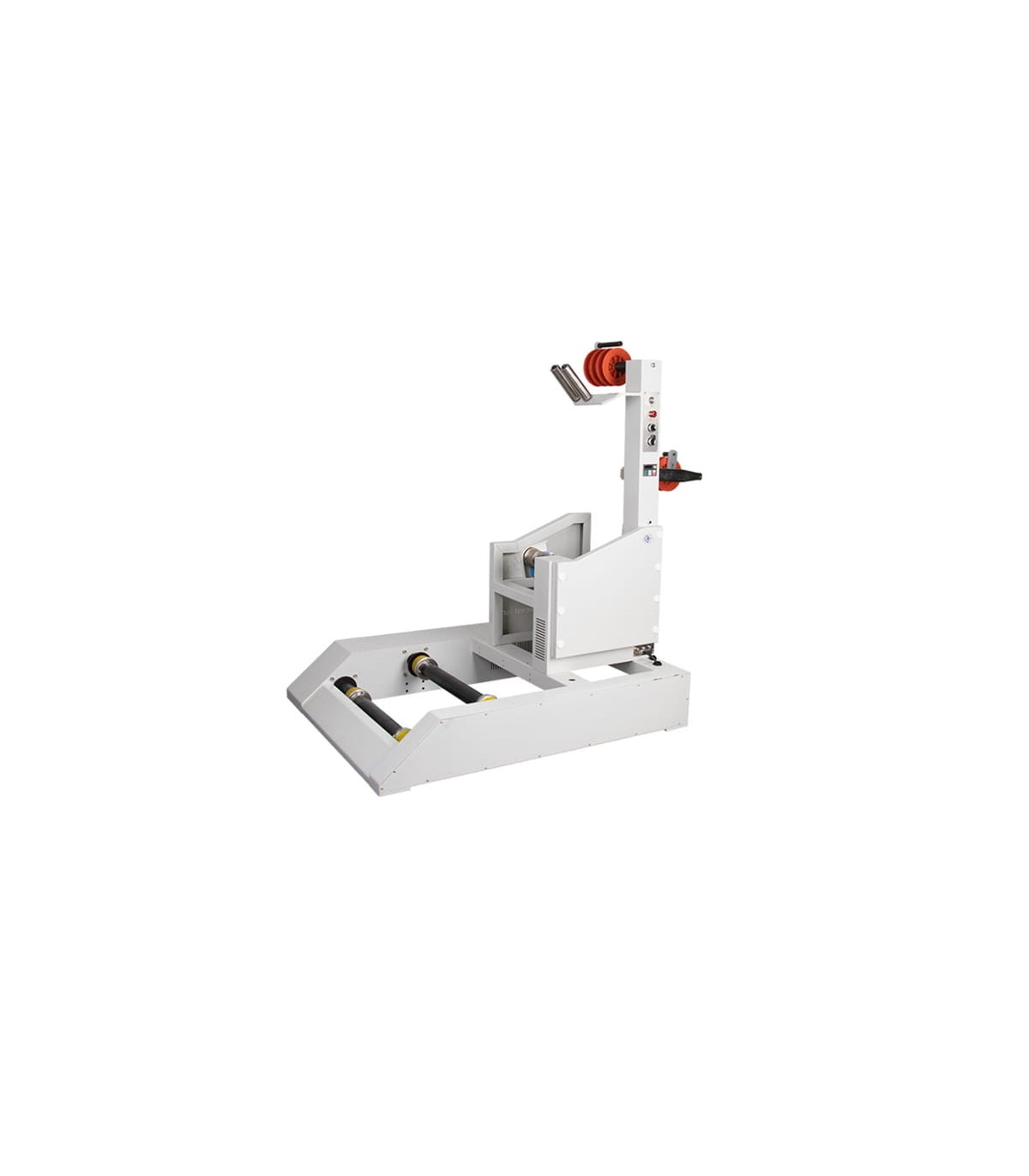

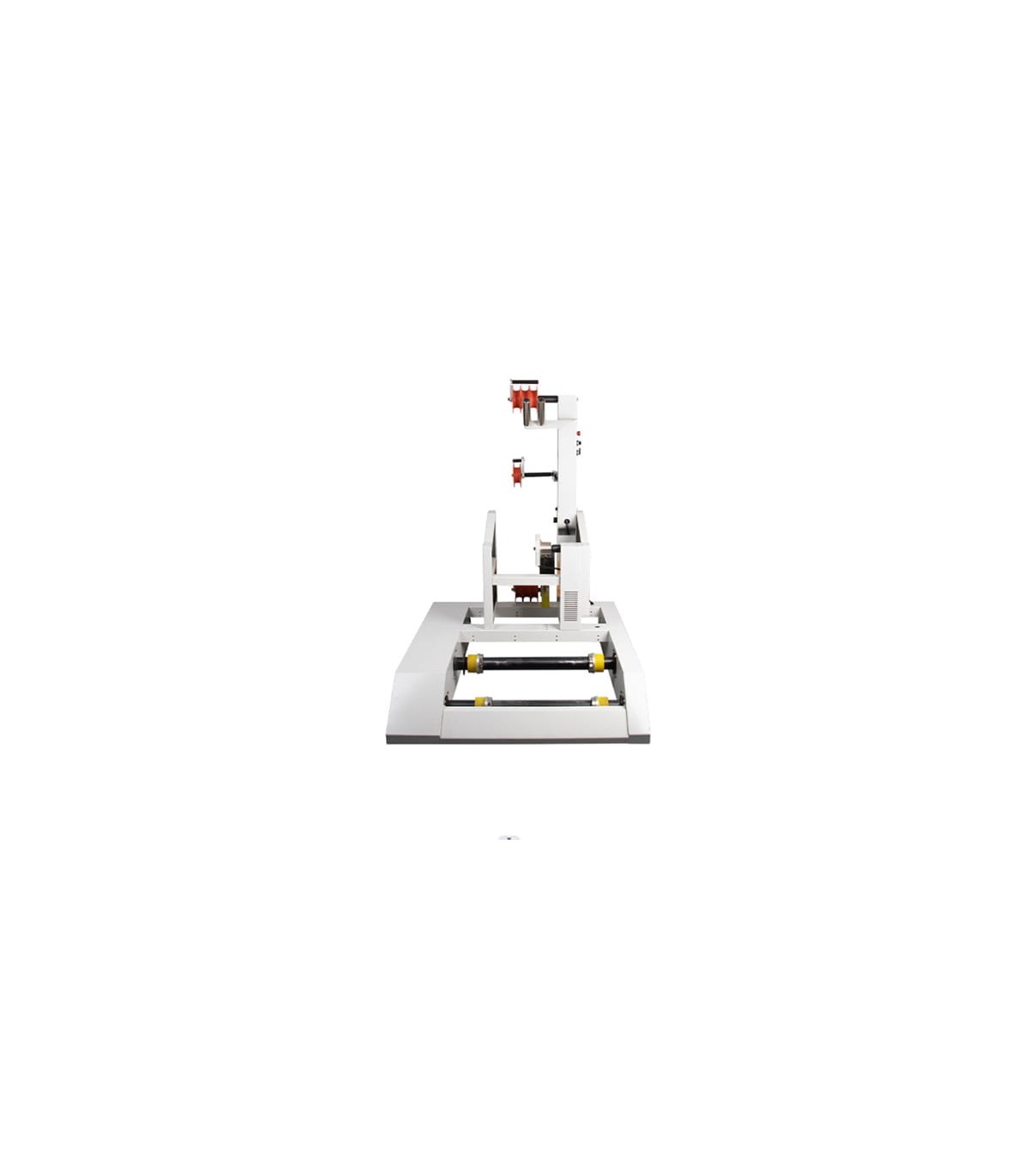

La RBEW14A1 è una macchina per lo sbobinamento del cavo, ideata per facilitare il processo di alimentazione automatica del cavo nelle linee produttive. È progettata per supportare grandi carichi, ridurre tempi morti e garantire un’alimentazione controllata e uniforme, specialmente nelle fasi iniziali di lavorazione (prima del taglio, spelatura o crimpatura).
Caratteristiche generali e funzioni
La RBEW14A1 funge da stazione intermedia di alimentazione.
Il suo scopo è mantenere una tensione stabile, evitare torsioni indesiderate, prevenire lo slittamento del cavo e sincronizzare l’uscita con la velocità della linea.
La struttura base è costruita con acciaio ad alta resistenza, conferendo rigidezza e stabilità al telaio. La macchina impiega un motore trifase accoppiato a riduttore, con sistema inverter / regolatore di velocità che permette di adeguare la velocità di sbobinamento in funzione della richiesta della linea. La regolazione della tensione avviene tramite un meccanismo meccanico, consentendo un controllo fine della tensione del cavo durante l’estrazione.
Funzionamento operativo
1) Caricamento della bobina
La bobina di cavo viene collocata sul cilindro centrale della macchina, nei limiti di diametro (600 - 1200 mm). Il sistema è progettato per accogliere bobine di grandi dimensioni e larghezza fino alla misura specificata. Il modello RBEW14A1, in particolare, supporta bobine con altezza fino a 680 mm.
2) Avviamento e regolazioni
Una volta avviata, la macchina imposta la velocità base di sbobinamento tramite l’inverter/motore. L’operatore può regolare tensione e finecorsa del cavo per evitare che il cavo sia eccessivamente teso o troppo libero. Il contrappeso o i meccanismi di tensionamento assistono nel mantenere uno svolgimento costante.
3) Movimento del cavo:
La macchina tira il cavo dalla bobina in modo regolare. Il sistema motore + riduttore fornisce la forza controllata, mentre i sensori possono rilevare variazioni di velocità o anomalie. Se la richiesta della linea aumenta, il sistema adegua la velocità di estrazione; se diminuisce, rallenta o tiene il filo in stand-by, evitando rotture o tiraggi indesiderati.
4) Arresto
Quando la bobina si esaurisce, i sensori o i finecorsa segnalano l’evento e la macchina può arrestarsi automaticamente o passare a un’altra bobina. Se si verificano anomalie (blocco del cavo, sovratensione, ecc.), il sistema interrompe automaticamente l’operazione per evitare danni.
Caratteristiche tecniche
Modello: RBEW14A1
Potenza motore: 0,75 kW
Diametro massimo del cavo: 30 mm
Diametro esterno della bobina (OD): 600 - 1200 mm (dipende versione)
Larghezza massima della bobina: 680 mm (dipende versione)
Dimensioni macchinario: 1350 × 998 × 1410 mm
Peso massimo di carico: 220 Kg
Materiale telaio: acciaio ad alta rigidità
