Dérouleur de câble pour bobines Ø 600 à 1200mm (max 220kg)

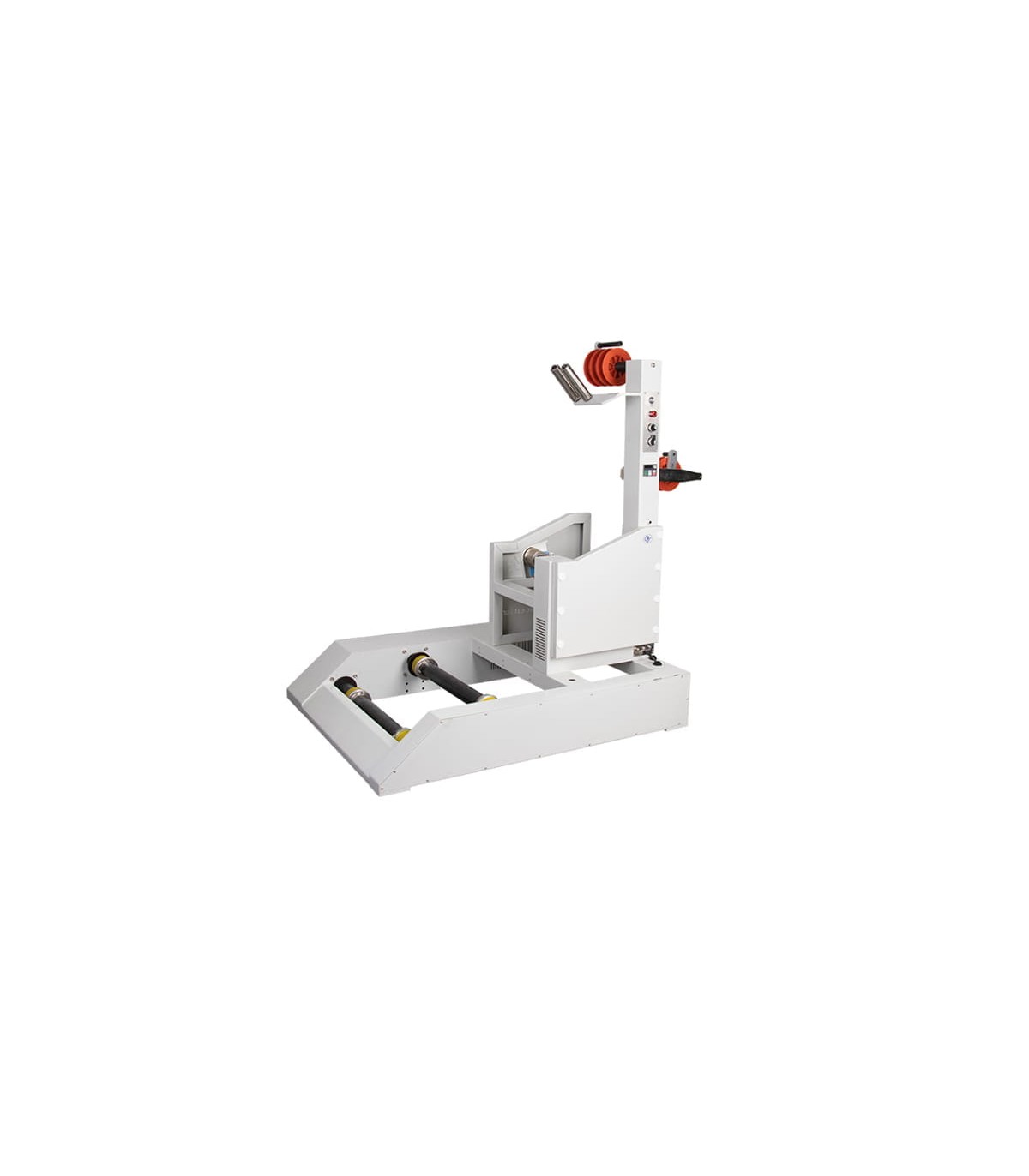

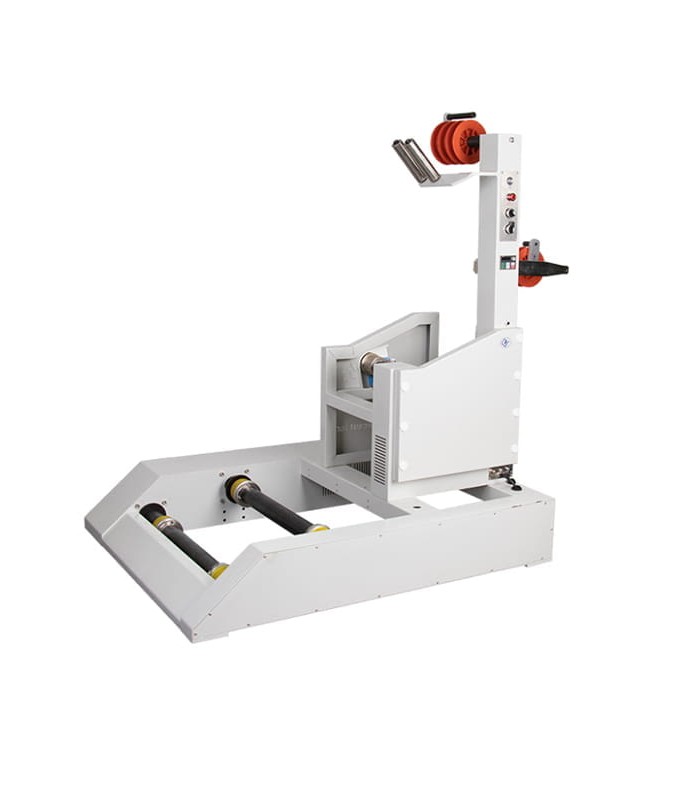

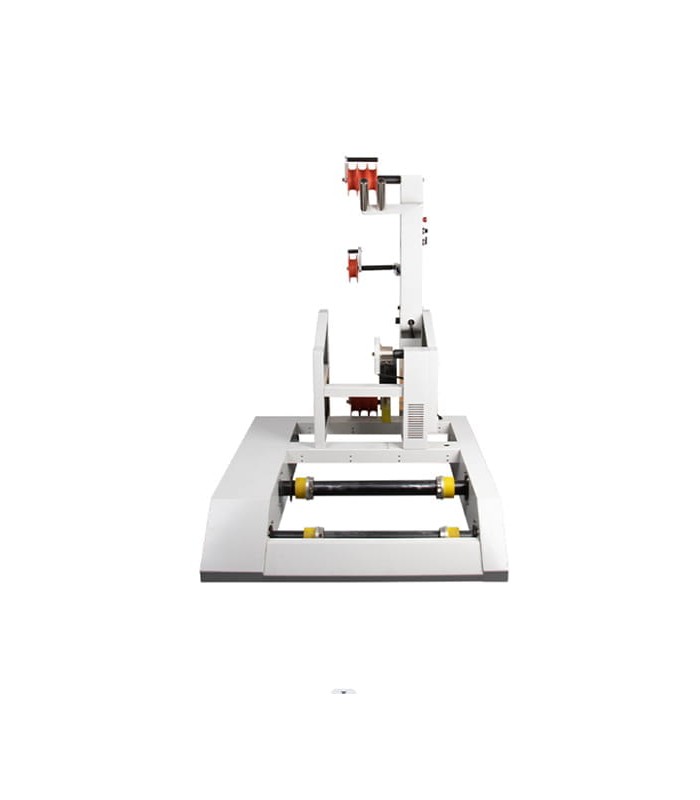

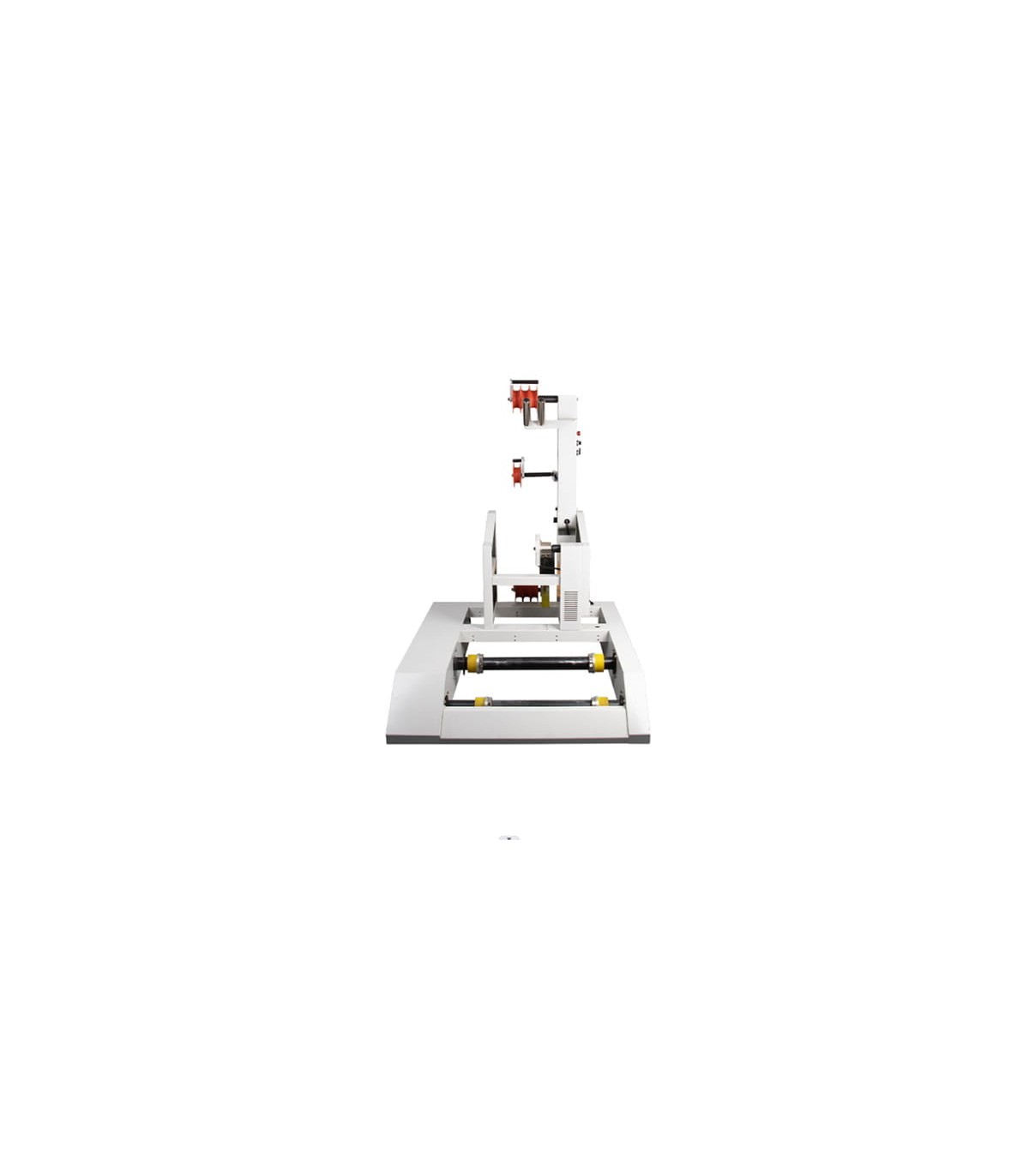

La RBEW14A1 est une dérouleuse de câbles conçue pour faciliter l'alimentation automatique des câbles sur les lignes de production. Elle est conçue pour supporter des charges importantes, réduire les temps d'arrêt et garantir une alimentation contrôlée et uniforme, notamment lors des premières étapes de traitement (avant la coupe, le dénudage ou le sertissage).

Caractéristiques et fonctions générales

La RBEW14A1 sert de station d'alimentation intermédiaire.

Son rôle est de maintenir une tension stable, d'éviter les torsions indésirables, d'empêcher le glissement du câble et de synchroniser la sortie avec la vitesse de la ligne.

Sa structure est construite en acier haute résistance, ce qui lui confère rigidité et stabilité. La machine utilise un moteur triphasé couplé à un réducteur, avec un système variateur de fréquence permettant d'ajuster la vitesse de déroulement en fonction des besoins de la ligne. Le réglage de la tension est effectué par un mécanisme mécanique, permettant un contrôle précis de la tension du câble lors de l'extraction.

Fonctionnement

1) Chargement de la bobine

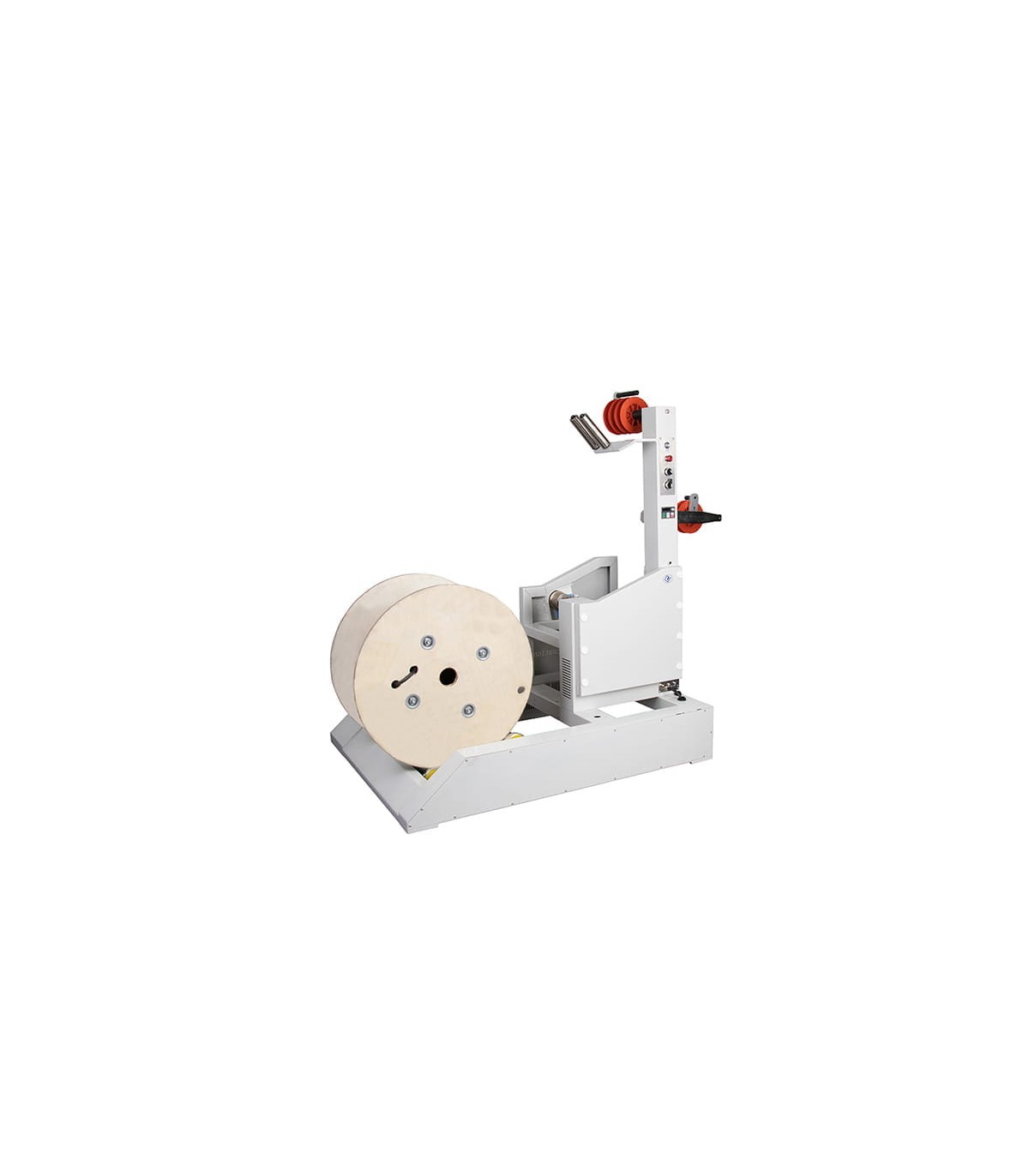

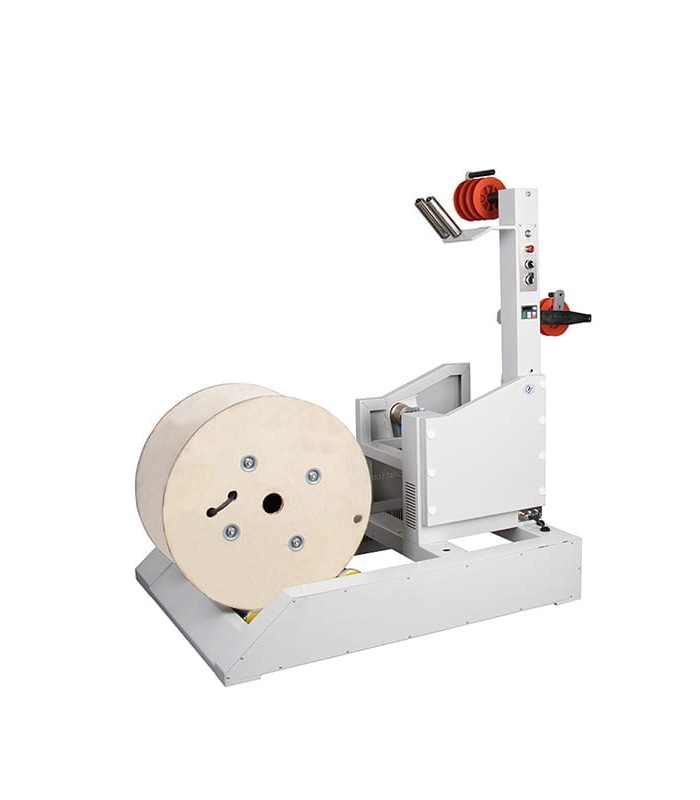

La bobine de câble est placée sur le cylindre central de la machine, avec un diamètre compris entre 600 - 1200 mm. Le système est conçu pour accueillir des bobines de grande taille et de grand diamètre jusqu'aux dimensions spécifiées. Le modèle RBEW14A1, en particulier, prend en charge les bobines jusqu'à 680 mm de hauteur.

2) Mise en marche et réglages

Une fois démarrée, la machine règle la vitesse de déroulement de base via le variateur de fréquence/moteur. L'opérateur peut ajuster la tension du câble et les interrupteurs de fin de course pour éviter une tension excessive ou insuffisante. Le contrepoids ou les mécanismes de tension contribuent à un déroulement régulier.

3) Déroulement du câble

La machine déroule le câble de la bobine en douceur. Le moteur et le système d'engrenages fournissent une force contrôlée, tandis que des capteurs détectent les variations de vitesse ou les anomalies. Si la demande de ligne augmente, le système ajuste la vitesse de déroulement ; si elle diminue, il ralentit ou maintient le câble en attente, évitant ainsi les ruptures ou les tractions indésirables.

4) Arrêt
Lorsque la bobine est vide, des capteurs ou des interrupteurs de fin de course signalent l'événement, et la machine peut s'arrêter automatiquement ou passer à une autre bobine. En cas d'anomalie (blocage de câble, surtension, etc.), le système s'arrête automatiquement afin d'éviter tout dommage.

Spécifications techniques

Modèle: RBEW14A1
Puissance du moteur: 0,75 kW
Diamètre maximal du câble: 30 mm
Diamètre extérieur de la bobine: 600 - 1200 mm (selon la version)
Largeur maximale de la bobine: 680 mm (selon la version)
Dimensions de la machine: 1350 × 998 × 1410 mm
Charge maximale admissible: 220 kg
Matériau du châssis: Acier haute rigidité
