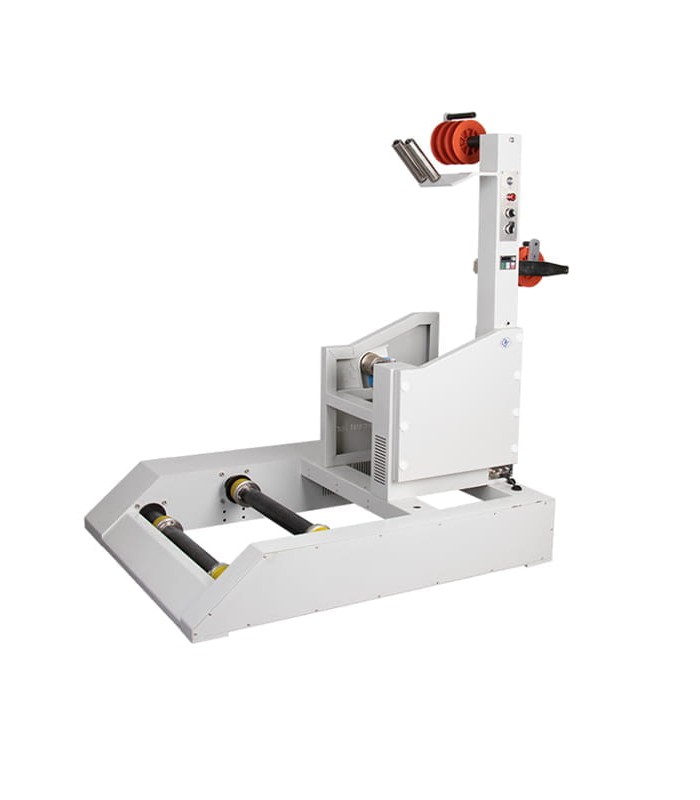

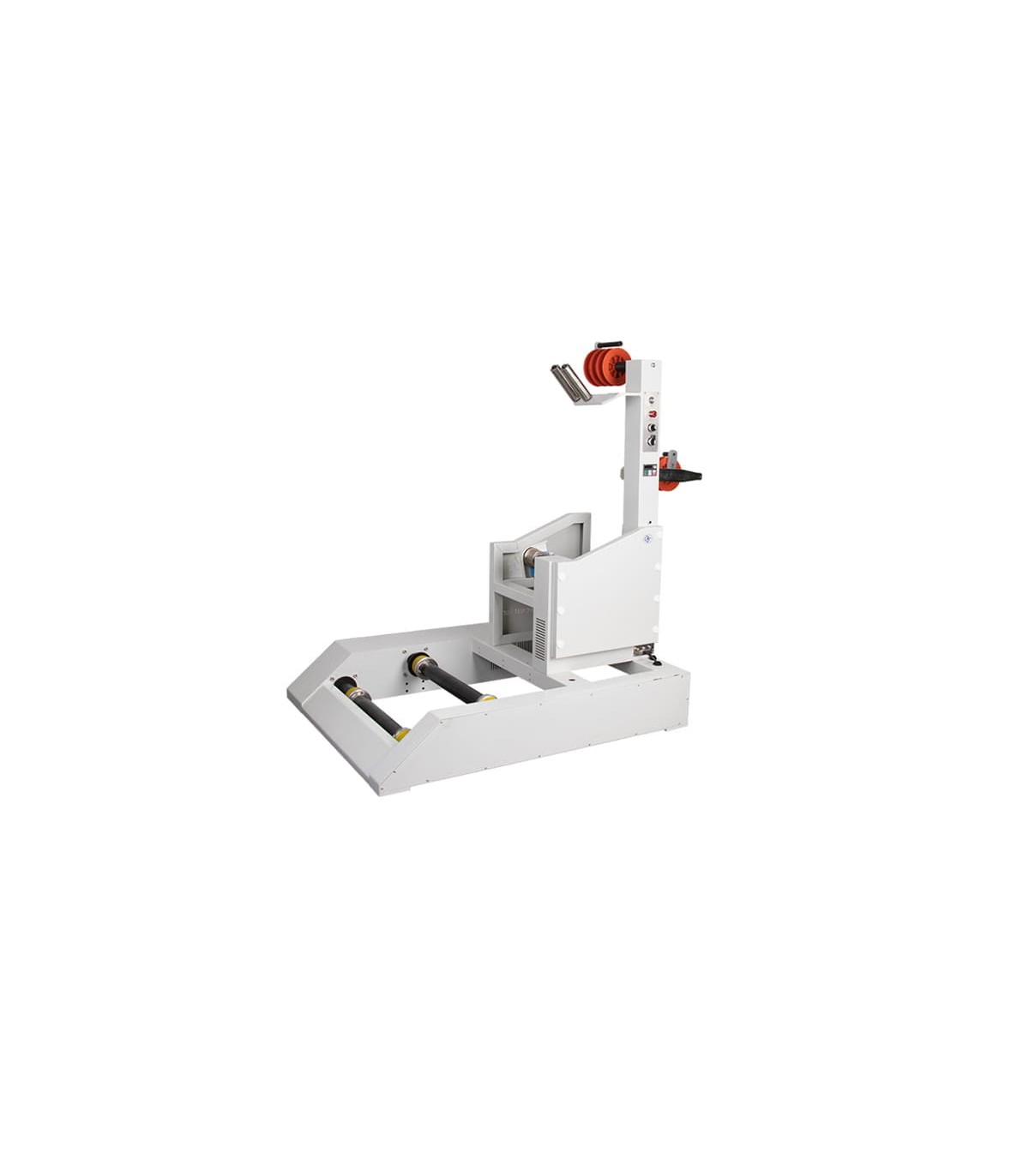

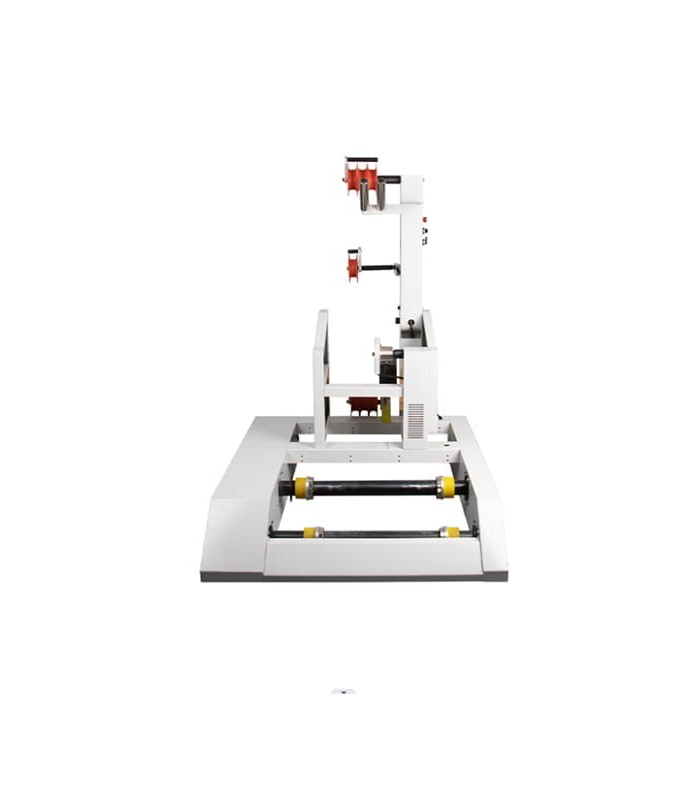

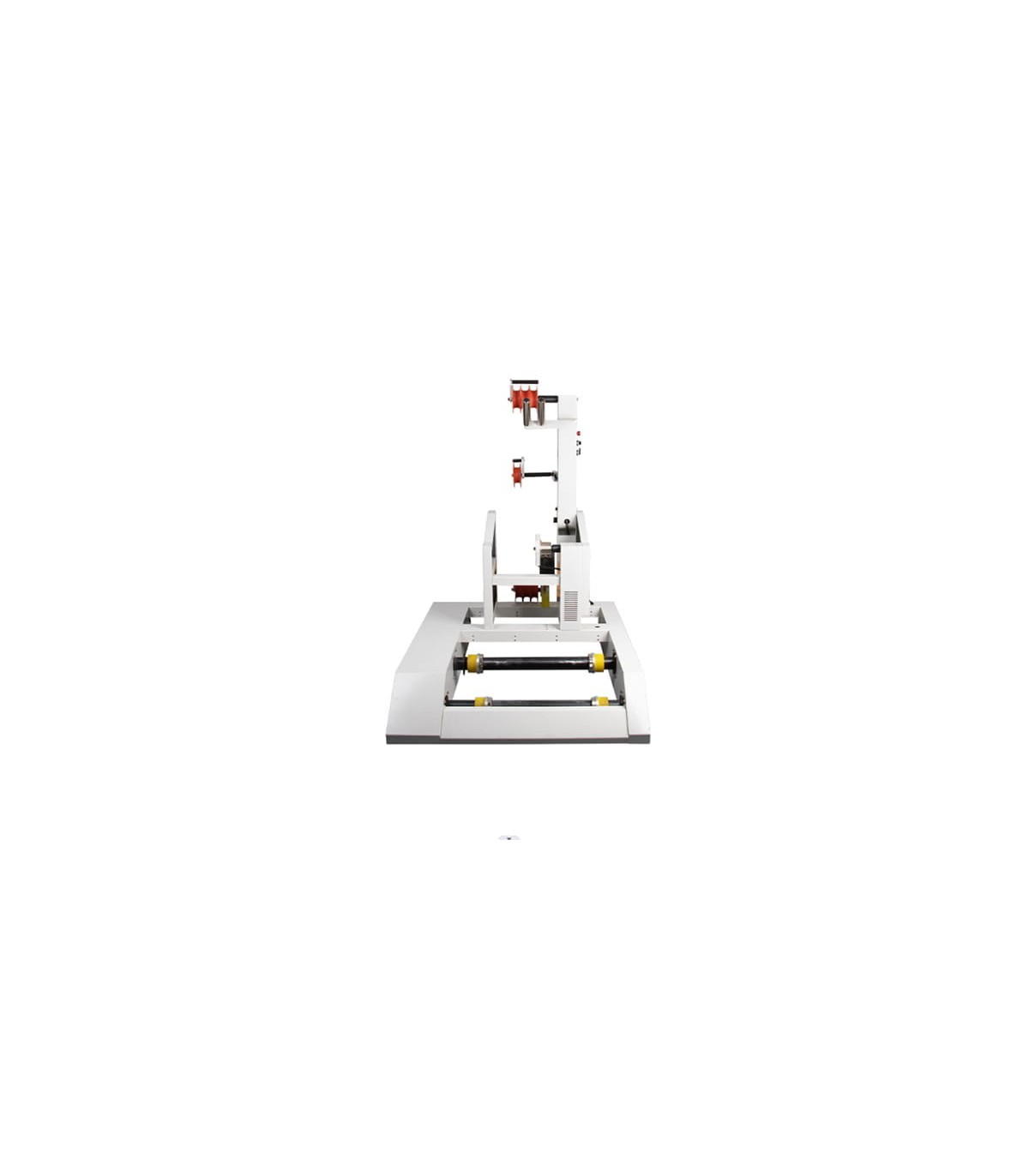

Desbobinador de cable para bobinas de Ø 600 a 1200 mm (máx. 220 kg)

La RBEW14A1 es una desenrolladora de cables diseñada para facilitar el proceso de alimentación automática de cables en líneas de producción. Está diseñada para soportar cargas pesadas, reducir el tiempo de inactividad y garantizar una alimentación controlada y uniforme, especialmente en las etapas iniciales del procesamiento (antes del corte, pelado o crimpado).

Características y funciones generales

La RBEW14A1 funciona como estación de alimentación intermedia.
Su objetivo es mantener una tensión estable, evitar torsiones indeseadas, evitar el deslizamiento del cable y sincronizar la salida con la velocidad de la línea.

La estructura base está construida en acero de alta resistencia, lo que le proporciona rigidez y estabilidad. La máquina utiliza un motor trifásico acoplado a una caja de engranajes, con un sistema inversor/regulador de velocidad que permite ajustar la velocidad de desenrollado según las necesidades de la línea. El ajuste de la tensión se realiza mediante un mecanismo mecánico, lo que permite un control preciso de la tensión del cable durante la extracción.

Funcionamiento

1) Carga de la bobina

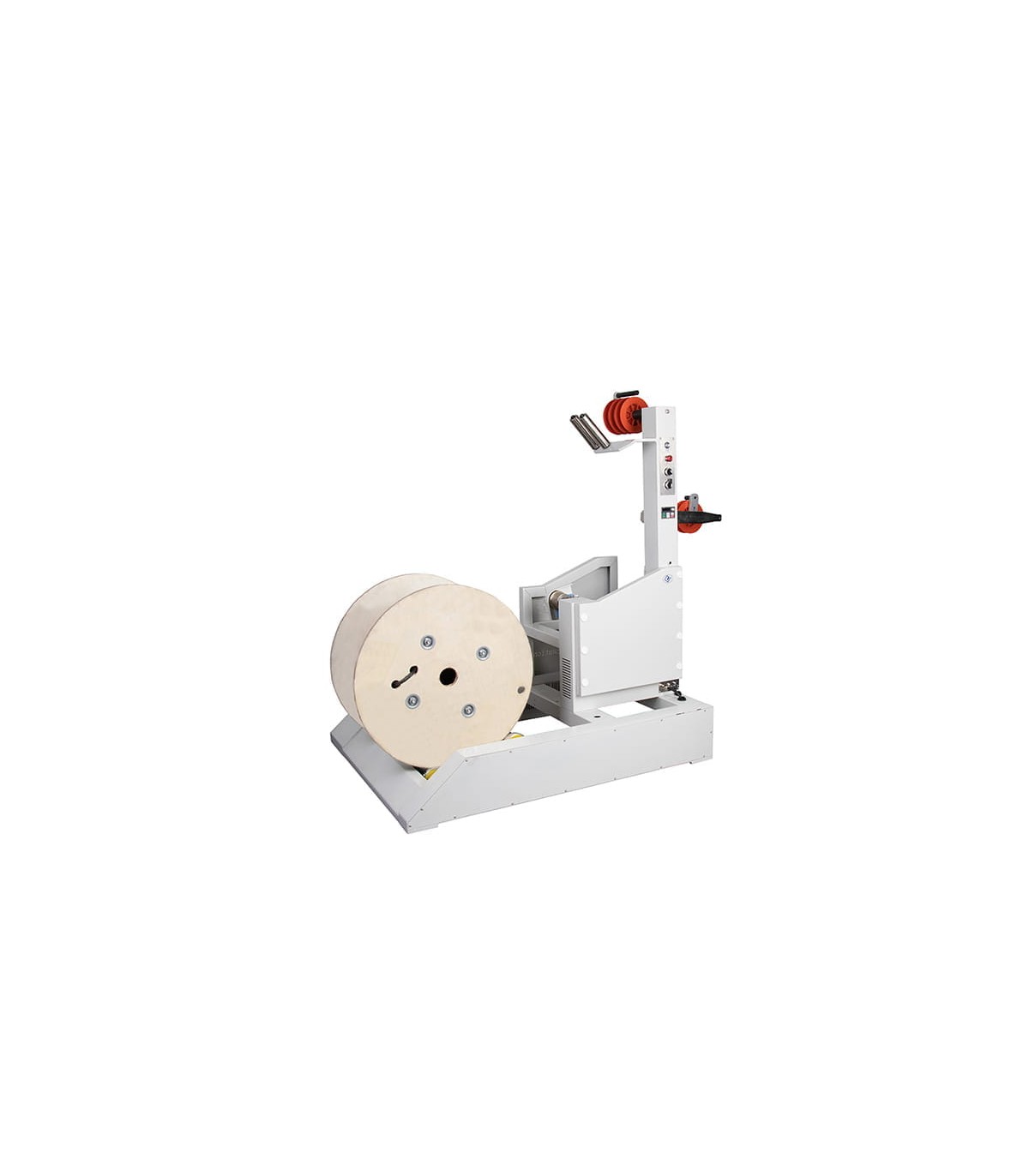

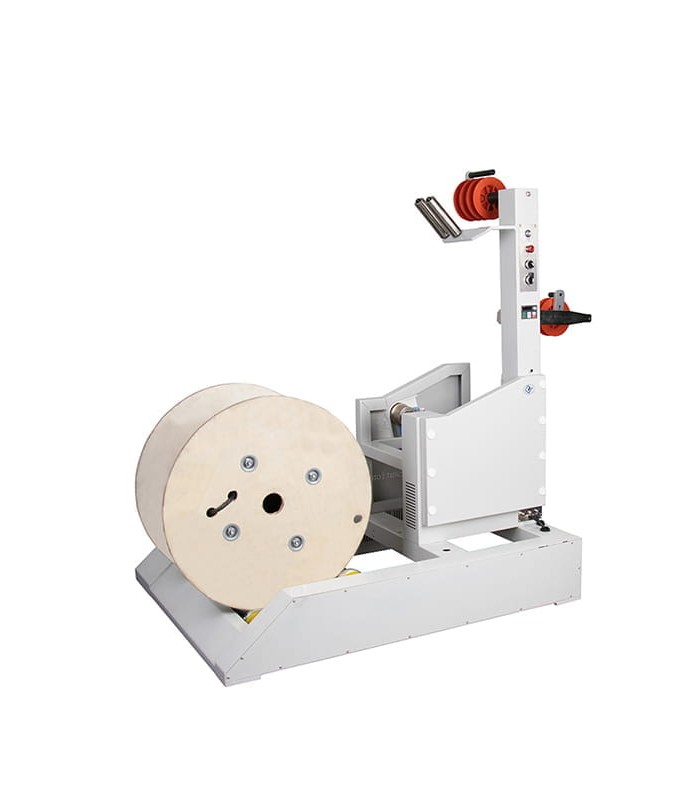

La bobina de cable se coloca en el cilindro central de la máquina, con un diámetro de entre 600 - 1200 mm. El sistema está diseñado para bobinas grandes y anchas hasta el tamaño especificado. El modelo RBEW14A1, en particular, admite bobinas de hasta 680 mm de altura.

2) Puesta en marcha y ajustes
Una vez puesta en marcha, la máquina establece la velocidad base de desenrollado mediante el inversor/motor. El operador puede ajustar la tensión del cable y los interruptores de límite para evitar que quede demasiado tenso o demasiado flojo. El contrapeso o los mecanismos tensores ayudan a mantener un desenrollado constante.

3) Movimiento del cable:
La máquina tira del cable de la bobina suavemente. El motor y el sistema de engranajes proporcionan una fuerza controlada, mientras que los sensores pueden detectar variaciones de velocidad o anomalías. Si la demanda de línea aumenta, el sistema ajusta la velocidad de desenrollado; si disminuye, la reduce o mantiene el cable en espera, evitando roturas o tirones indeseados.

4) Parada
Cuando se agota la bobina, los sensores o interruptores de límite lo indican y la máquina puede detenerse automáticamente o cambiar de bobina. Si se produce alguna anomalía (atasco de cable, sobretensión, etc.), el sistema detiene automáticamente su funcionamiento para evitar daños.

Especificaciones técnicas

Modelo: RBEW14A1
Potencia del motor: 0,75 kW
Diámetro máximo del cable: 30 mm
Diámetro exterior del carrete (DE): 600 - 1200 mm (según la versión)
Ancho máximo del carrete: 680 mm (según la versión)
Dimensiones de la máquina: 1350 × 998 × 1410 mm
Peso máximo de carga: 220 kg
Material del bastidor: Acero de alta rigidez
