Svolgicavo per bobine Ø 400 a 630mm (max 1000kg)

Caratteristiche generali e funzioni

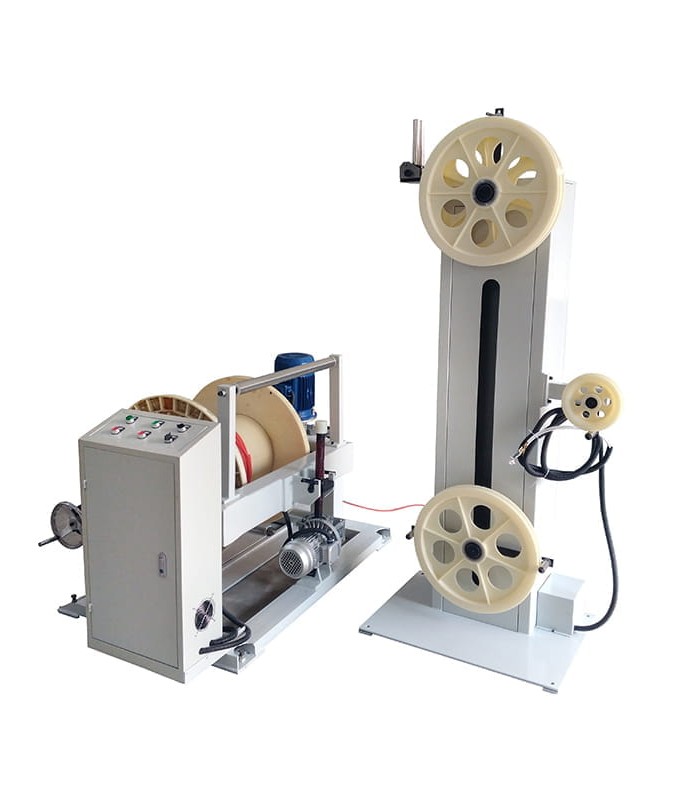

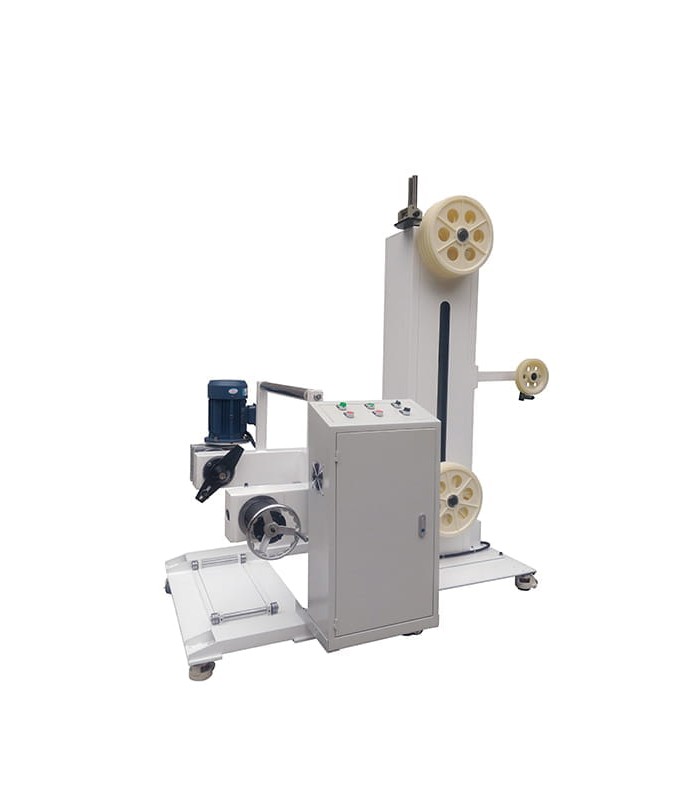

La RBEW1435 opera come stazione di svolgimento del cavo, mantenendo una tensione costante, evitando torsioni indesiderate, impedendo lo slittamento e sincronizzando lo svolgimento con la velocità della linea. Per cavi con diametro tra 3 e 20 mm, e supporta bobine con diametro esterno tra 400 e 1000 mm e larghezza di bobina tra 250 e 750 mm, con capacità di carico fino a 1000 kg.

Il sistema adotta un motore con frequenza variabile (inverter), che consente una regolazione continua della velocità di alimentazione, adattandosi automaticamente alle variazioni di richiesta della linea produttiva. La macchina integra un meccanismo di sollevamento motorizzato per la bobina, e un sistema di bloccaggio rapido per facilitare il caricamento del cavo e i cambi bobina rapidi.

Funzionamento operativo

1) Caricamento della bobina
Il cavo in bobina viene montato sul dispositivo di supporto (OD da 400 a 1000 mm). Il meccanismo motorizzato aiuta nel sollevamento della bobina e nel suo fissaggio rapido.

2) Avviamento e regolazioni
All’accensione, l’inverter imposta la velocità iniziale del cavo. L’operatore può regolare tensione e controllo. Il sistema motorizzato gestisce la posizione della bobina e il bloccaggio rapido.

3) Alimentazione del cavo
Durante il funzionamento, la macchina tira il cavo dal rotolo in modo uniforme e controllato. L’inverter regola la velocità di estrazione in risposta alla domanda della linea: se la richiesta aumenta, accelera; se diminuisce, rallenta o mantiene il filo in stand-by. Questo evita rotture o “strappi” del materiale.

4) Arresto
Quando la bobina è esaurita o si verifica un’anomalia (blocco del cavo, sovratensione), i sensori o i finecorsa segnalano l’evento e la macchina può interrompersi automaticamente o passare ad una bobina di riserva.

Caratteristiche tecniche

Modello: RBEW1435
Diametro cavo: 3 - 20 mm
Dimensioni bobina supportate: OD 400 – 1000 mm, larghezza 250 – 750 mm
Carico massimo supportato (peso bobina): 1000 kg
Velocità massima di alimentazione: 250 m/min
Tensione (alimentazione): 110 V / 220 V, 50-60 Hz
Peso macchina: 300 kg
Dimensioni: 900 × 1550 × 900 mm
