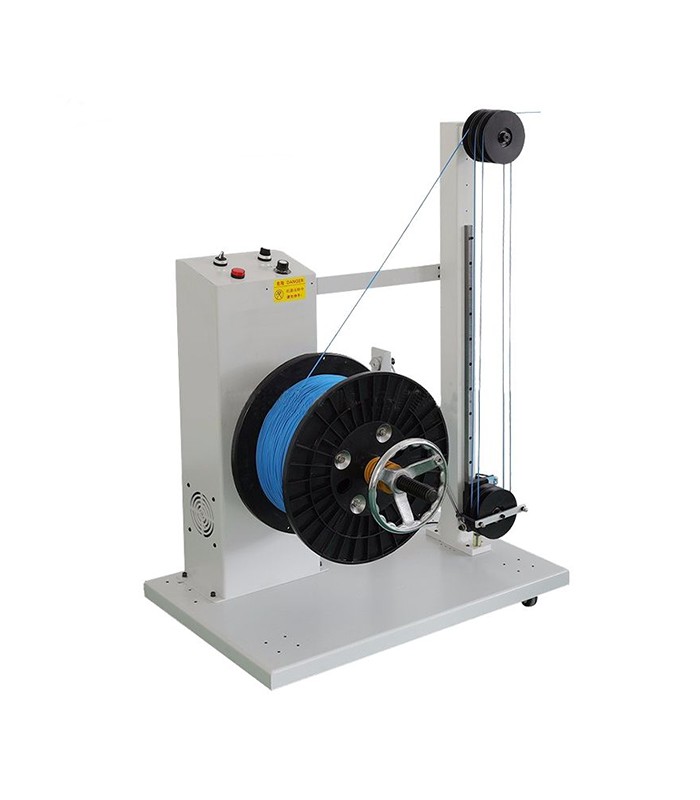

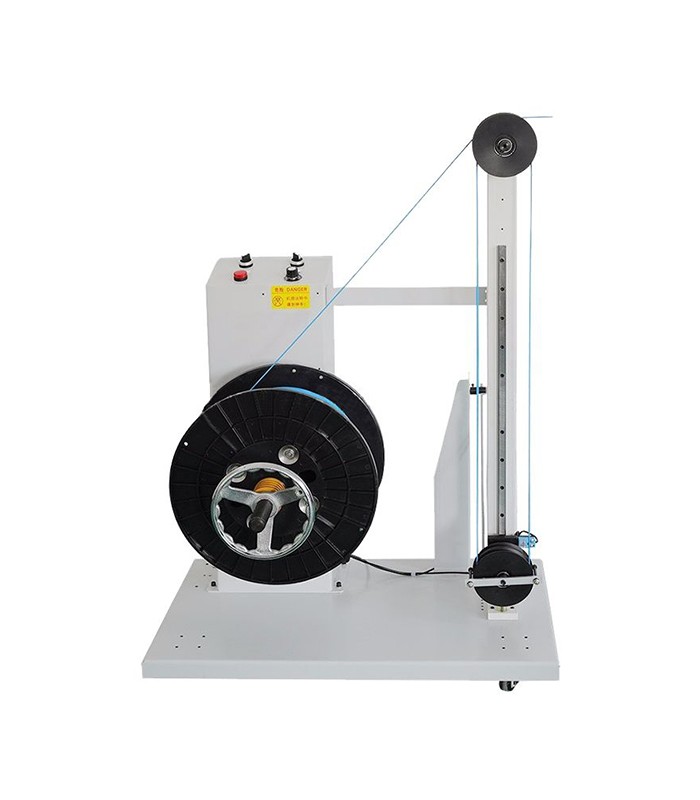

Svolgicavo per bobine Ø 120 a 400mm (max 50kg)

La RBEW14G è una macchina automatica per supportare processi di svolgimento automatico dei cavi. La sua funzione principale è gestire l’alimentazione continua e controllata del cavo proveniente da bobine, minimizzando errori, tensioni indesiderate e rotture, e garantendo una transizione fluida verso le macchine della linea di lavorazione.

Caratteristiche generali

La RBEW14G svolge un ruolo cruciale: mantiene una tensione costante del cavo, sincronizza il rilascio con la velocità della linea, ed evita che il cavo si attorcigli o si blocchi durante il passaggio tra la bobina e la successiva stazione.

È pensata per gestire cavi con diametro inferiore a 6,0 mm, supportare bobine con diametro esterno fino a circa 500 mm e con peso massimo fino a circa 50 kg.

Un sistema di regolazione della pressione del nastro di alimentazione, evita di schiacciare il cavo e assicura un contatto sufficiente per muoverlo in modo controllato.

Funzionamento passo per passo

1) Caricamento della bobina
Il cavo (in bobina) viene montato sull’albero di supporto del macchinario, entro le dimensioni standard (bobine con diametro esterno fino a 500 mm). Il sistema prevede anche un intervallo interno personalizzabile (ID) di 120 - 300 mm per adattarsi a diversi supporti.

2) Alimentazione del cavo
Una volta in funzione, la RBEW14G inizia a “tirare” il cavo dalla bobina con un movimento controllato. Il nastro di alimentazione, il sistema di pressione lavorano insieme per far passare il cavo in modo uniforme.

3) Sincronizzazione con la linea
Il sistema di frequenza variabile fa sì che l’uscita del cavo sia sincronizzata con la velocità delle macchine successive (tagliatrici, spelatrici). In questo modo, non ci sono “strappi” del filo né momenti di stand-by.

4) Arresto
Quando la bobina si esaurisce, il sistema rileva automaticamente (sensori, fine corsa) e può arrestarsi o passare alla bobina successiva. Eventuali anomalie (blocco del cavo, sovratensione) sono gestite mediante interruzione automatica.

Caratteristiche tecniche

Modello: RBEW14G
Diametro esterno del cavo: 0.2 - 12 mm
Potenza: 750 W
Tensione: 110-220 V / 50-60 HZ
Larghezza della bobina: < 280 mm
Diametro interno della bobina: < 30 mm
Bobina supportabile: diametro esterno (OD) fino a circa 500 mm
Carico massimo supportato (peso della bobina): circa 50 kg
Peso macchinario: 150 Kg
Dimensioni: 600 × 500 × 950 mm
