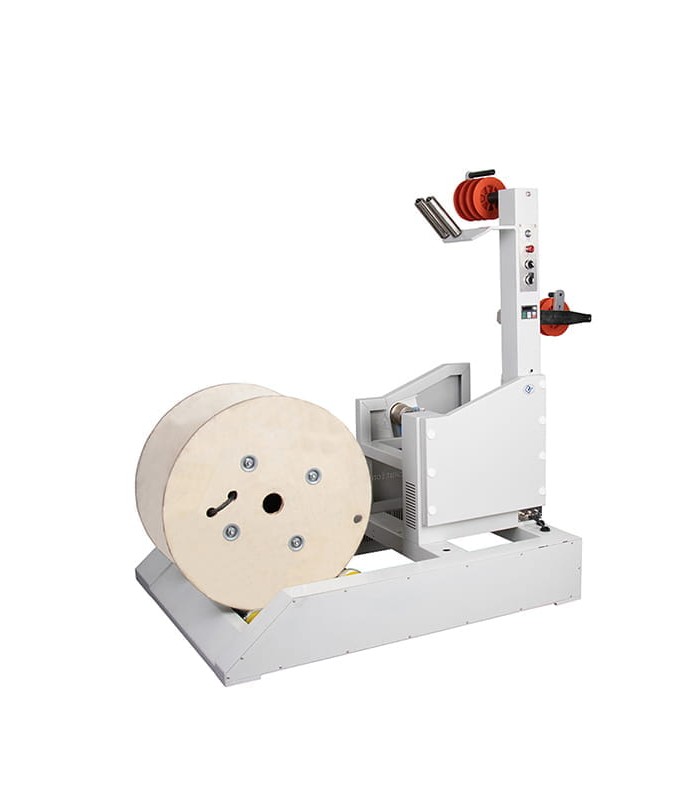

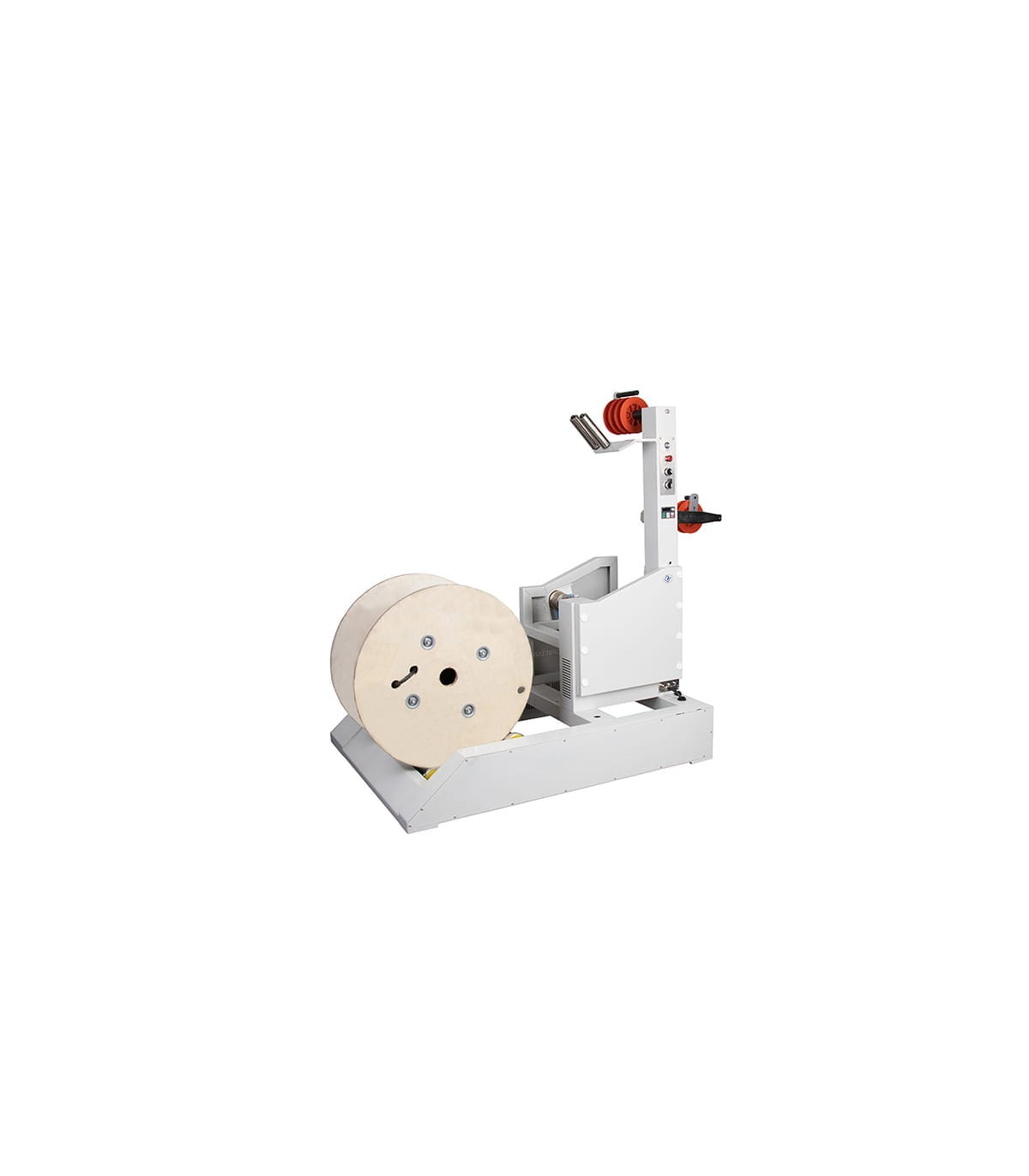

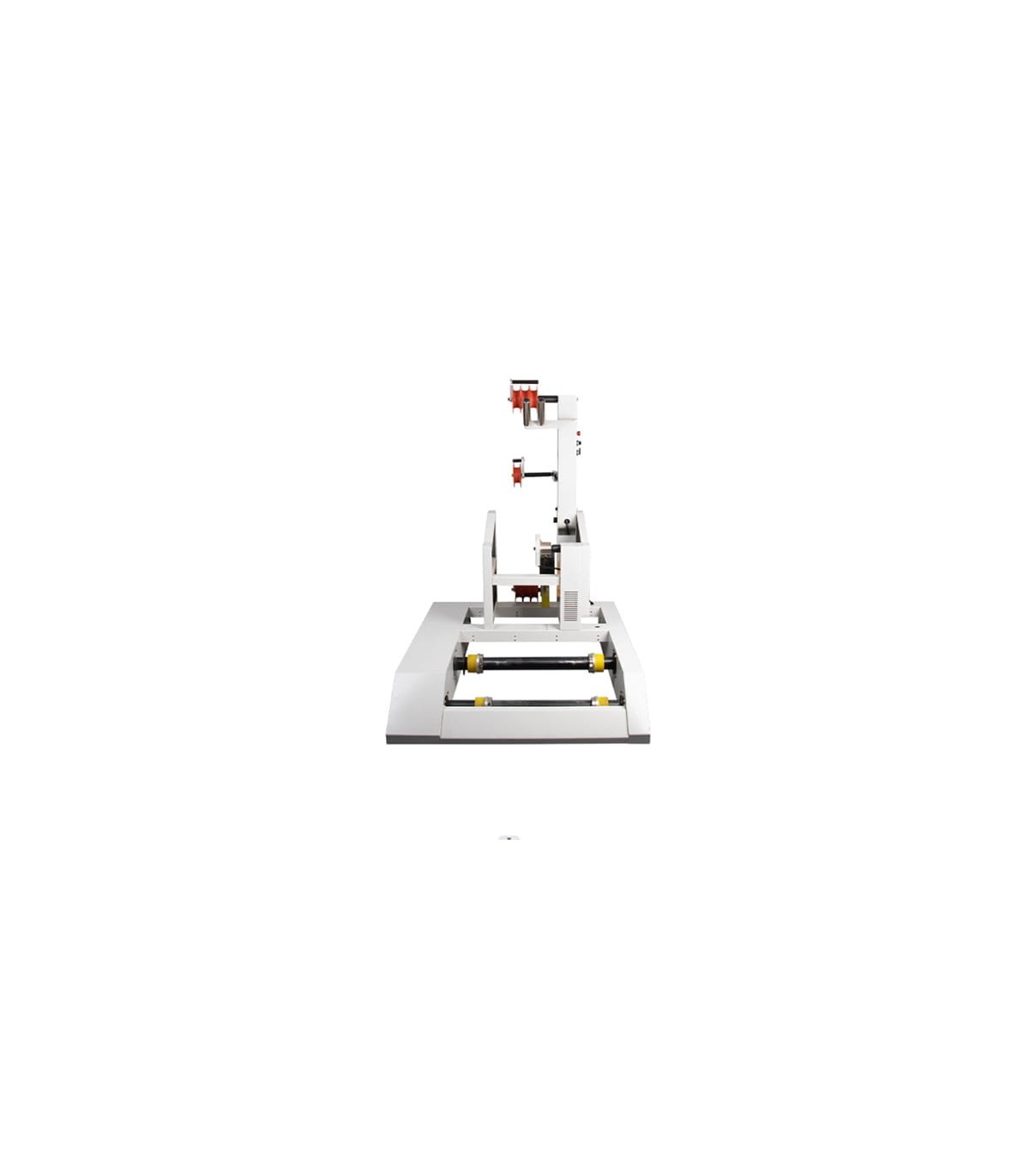

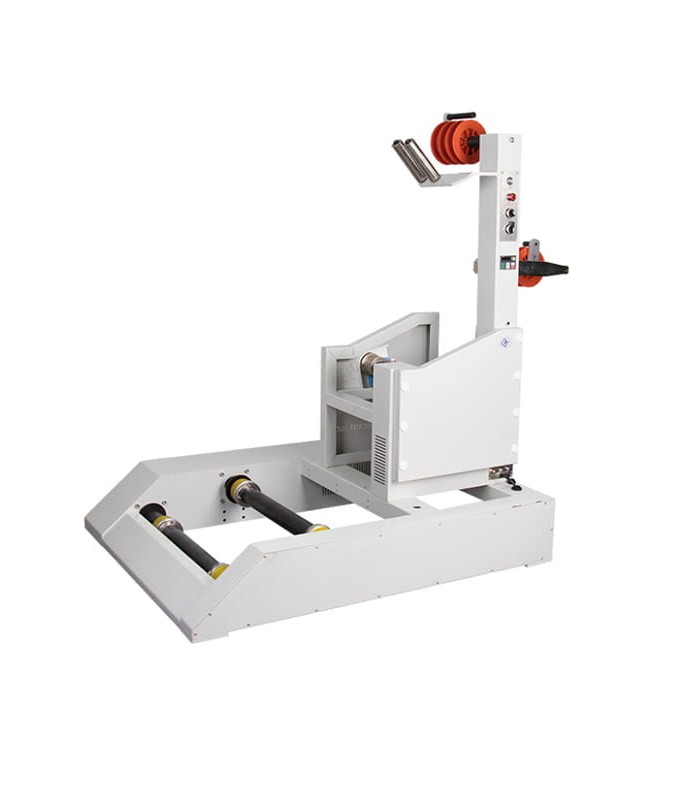

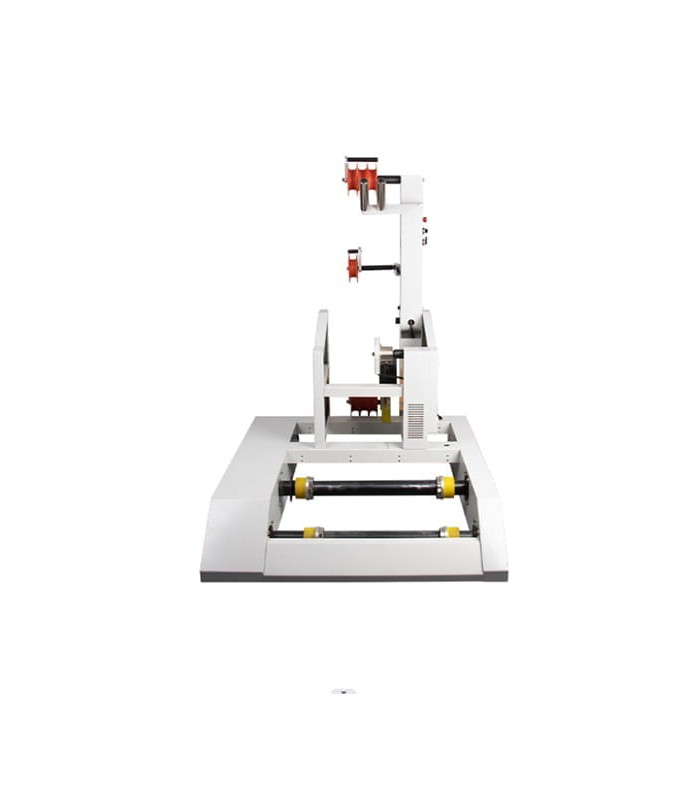

Kabelabwickler für Rollen Ø 600 bis 1200mm (max 220kg)

Die RBEW14A1 ist eine Kabelabwickelmaschine, die den automatischen Kabelzuführungsprozess in Produktionslinien vereinfacht. Sie ist für hohe Belastungen ausgelegt, minimiert Ausfallzeiten und gewährleistet eine kontrollierte und gleichmäßige Zuführung, insbesondere in den ersten Bearbeitungsphasen (vor dem Schneiden, Abisolieren oder Crimpen).

Allgemeine Merkmale und Funktionen

Die RBEW14A1 dient als Zwischenzuführungsstation.

Ihre Aufgabe ist es, eine stabile Spannung zu gewährleisten, unerwünschtes Verdrehen und Kabelrutschen zu verhindern sowie die Ausgabeleistung mit der Liniengeschwindigkeit zu synchronisieren.

Die Grundkonstruktion besteht aus hochfestem Stahl und verleiht dem Rahmen Stabilität und Festigkeit. Die Maschine ist mit einem Drehstrommotor und einem Getriebe ausgestattet. Ein Frequenzumrichter/Drehzahlregler ermöglicht die Anpassung der Abwickelgeschwindigkeit an die Linienanforderungen. Die Spannungseinstellung erfolgt mechanisch und ermöglicht so eine präzise Steuerung der Kabelspannung während des Abwickelns.

Bedienung

1) Spulenbestückung
Die Kabelspule wird im Durchmesserbereich von 600 - 1200 mm auf den zentralen Zylinder der Maschine aufgesetzt. Das System ist für große und breite Spulen bis zur angegebenen Größe ausgelegt. Insbesondere das Modell RBEW14A1 unterstützt Spulen mit einer Höhe von bis zu 680 mm.

2) Inbetriebnahme und Einstellungen: Nach dem Start stellt die Maschine die Basis-Abwickelgeschwindigkeit über den Frequenzumrichter/Motor ein. Der Bediener kann die Kabelspannung und die Endschalter anpassen, um ein zu straffes oder zu lockeres Kabel zu vermeiden. Gegengewicht und Spannmechanismen sorgen für ein gleichmäßiges Abwickeln.

3) Kabelbewegung: Die Maschine zieht das Kabel sanft von der Spule. Motor und Getriebe sorgen für eine kontrollierte Kraft, während Sensoren Geschwindigkeitsabweichungen oder Anomalien erkennen. Bei steigendem Bedarf passt das System die Abwickelgeschwindigkeit an; bei sinkendem Bedarf wird sie reduziert oder das Kabel im Standby-Modus gehalten, um Kabelbrüche oder ungewolltes Abwickeln zu verhindern.

4) Stopp: Wenn die Spule leer ist, signalisieren Sensoren oder Endschalter dies. Die Maschine stoppt dann automatisch oder schaltet auf eine andere Spule um. Bei Störungen (Kabelstau, Überspannung etc.) schaltet sich das System automatisch ab, um Schäden zu vermeiden.

Technische Daten

Modell: RBEW14A1
Motorleistung: 0,75 kW
Maximaler Kabeldurchmesser: 30 mm
Außendurchmesser der Kabeltrommel: 600 - 1200 mm (ausführungsabhängig)
Maximale Trommelbreite: 680 mm (ausführungsabhängig)
Maschinenabmessungen: 1350 × 998 × 1410 mm
Maximale Traglast: 220 kg
Rahmenmaterial: Hochfester Stahl
