Desenrollador de cable para bobinas de Ø 120 a 400 mm (máx. 50 kg)

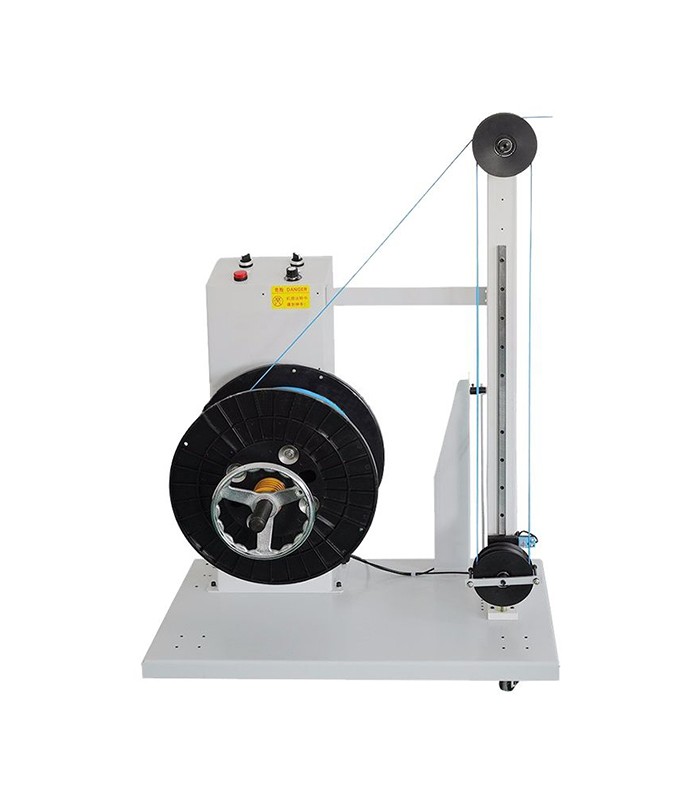

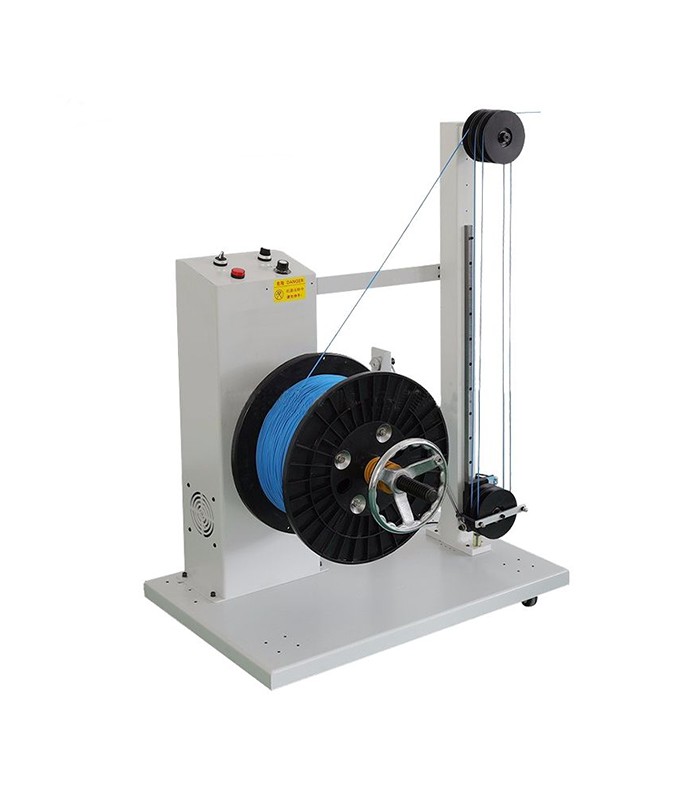

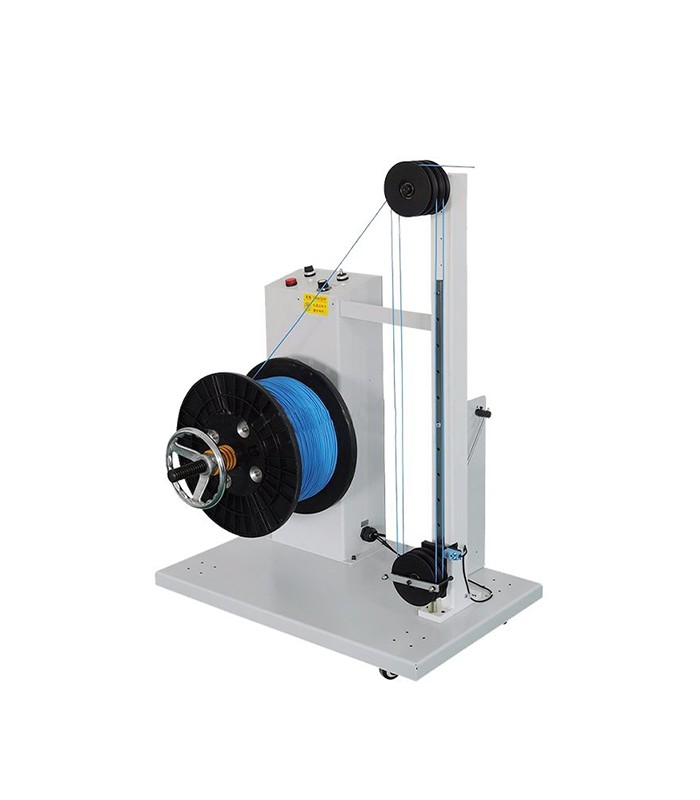

La RBEW14G es una máquina automática diseñada para apoyar los procesos de desenrollado de cables.
Su función principal es gestionar la alimentación continua y controlada del cable desde bobinas, minimizando errores, tensiones no deseadas y roturas, y garantizando una transición fluida hacia las máquinas de la línea de producción.

Características generales

La RBEW14G desempeña un papel crucial: mantiene una tensión constante del cable, sincroniza la velocidad de liberación con la línea de producción y evita que el cable se retuerza o se bloquee durante el paso entre la bobina y la siguiente estación.

Está diseñada para manejar cables con un diámetro exterior inferior a 6,0 mm, soportar bobinas con un diámetro exterior de hasta aproximadamente 500 mm y con un peso máximo de unos 50 kg.

Un sistema de ajuste de la presión de la correa de alimentación evita que el cable se deforme y garantiza un agarre suficiente para un movimiento controlado.

Funcionamiento paso a paso

1) Carga de la bobina
El cable (en bobina) se monta en el eje de soporte de la máquina, dentro de las dimensiones estándar (bobinas con diámetro exterior de hasta 500 mm).
El sistema también proporciona un rango de diámetro interno (ID) personalizable de 120 - 300 mm para adaptarse a diferentes soportes.

2) Alimentación del cable
Una vez en funcionamiento, la RBEW14G comienza a tirar del cable desde la bobina con un movimiento controlado.
La correa de alimentación y el sistema de presión trabajan juntos para mover el cable de manera uniforme.

3) Sincronización con la línea
El sistema de frecuencia variable garantiza que la velocidad de salida del cable esté sincronizada con las máquinas posteriores (corte y pelado).
De esta manera, no hay tirones del cable ni tiempos de espera.

4) Parada
Cuando la bobina se agota, el sistema lo detecta automáticamente (mediante sensores o finales de carrera) y puede detenerse o pasar a la siguiente bobina.
Cualquier anomalía (bloqueo del cable, sobretensión) se gestiona mediante parada automática.

Características técnicas

Modelo: RBEW14G
Diámetro exterior del cable: 0.2 - 12 mm
Potencia: 750 W
Voltaje: 110-220 V / 50-60 HZ
Ancho de bobina: < 280 mm
Diámetro interno de bobina: < 30 mm
Diámetro exterior de bobina soportado (OD): hasta aproximadamente 500 mm
Peso máximo soportado de la bobina: aproximadamente 50 kg
Peso de la máquina: 150 Kg
Dimensiones: 600 × 500 × 950 mm
