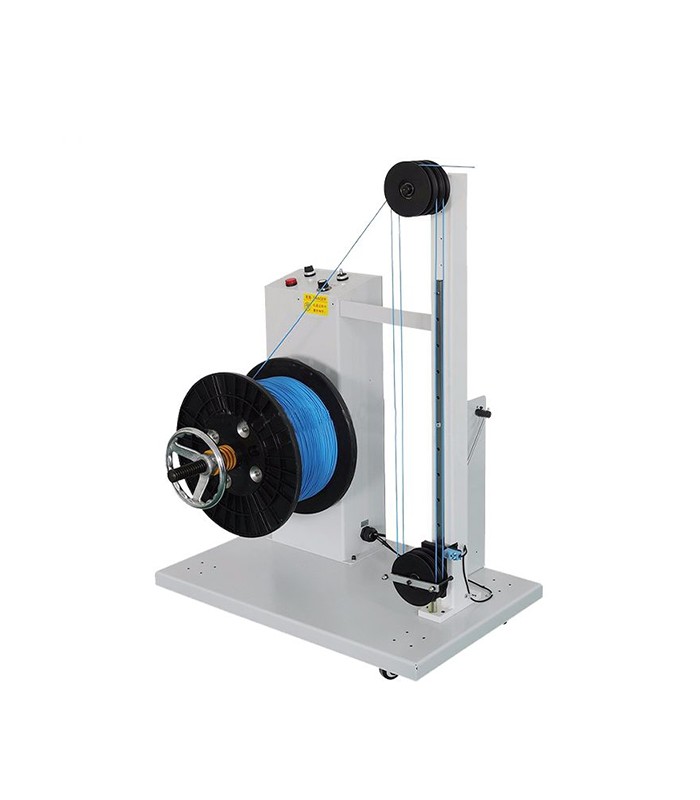

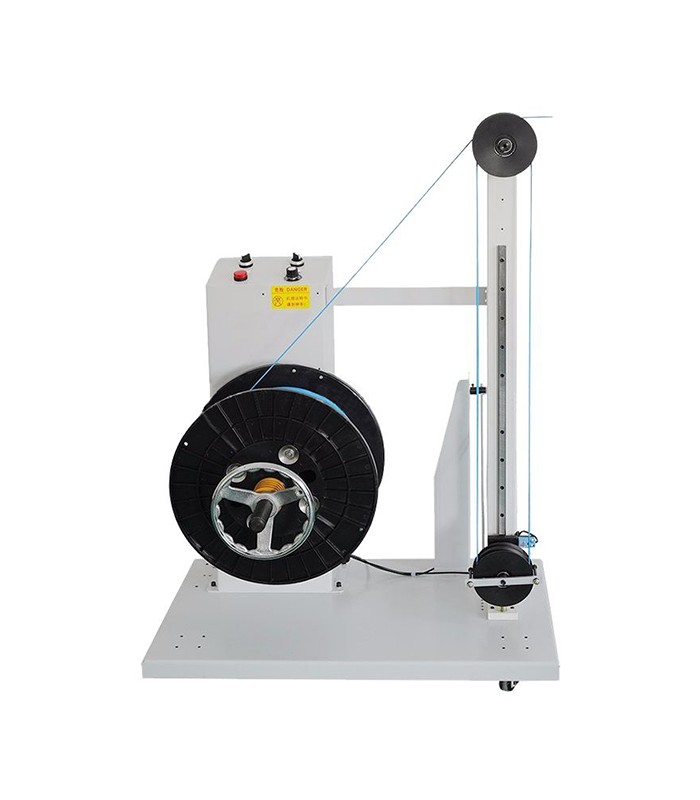

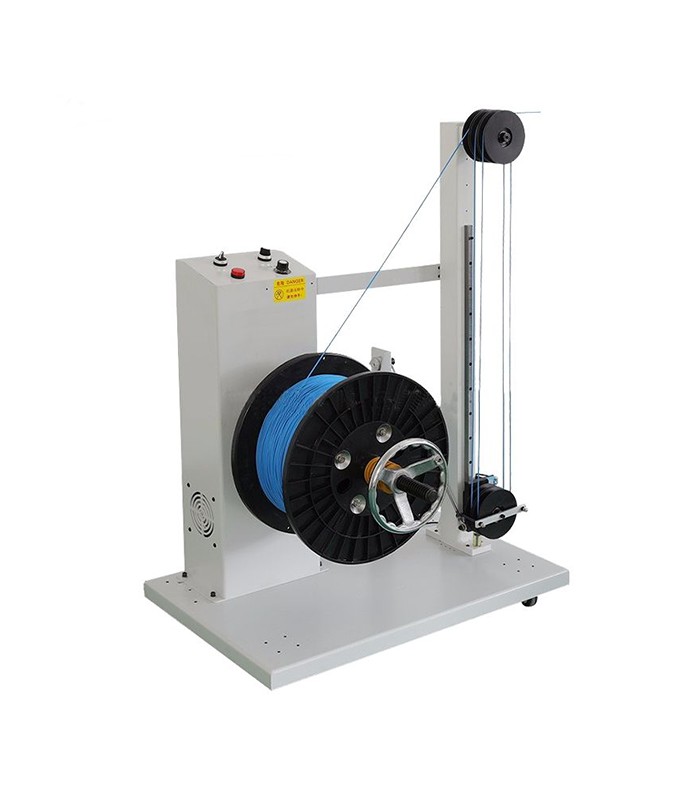

Kabelabwickler für Rollen Ø 120 bis 400 mm (max. 50 kg)

Die RBEW14G ist eine automatische Maschine zur Unterstützung von Kabelabwicklungsprozessen.
Ihre Hauptfunktion besteht darin, die kontinuierliche und kontrollierte Zuführung des Kabels von Spulen zu steuern, Fehler, unerwünschte Spannungen und Brüche zu minimieren und einen reibungslosen Übergang zu den nachgeschalteten Maschinen der Produktionslinie zu gewährleisten.

Allgemeine Merkmale

Die RBEW14G spielt eine entscheidende Rolle: Sie hält eine konstante Kabelspannung, synchronisiert die Abgabegeschwindigkeit mit der Produktionslinie und verhindert, dass sich das Kabel während des Übergangs zwischen Spule und der nächsten Station verdreht oder verklemmt.

Sie ist dafür ausgelegt, Kabel mit einem Außendurchmesser von weniger als 6,0 mm zu verarbeiten, Spulen mit einem Außendurchmesser von bis zu etwa 500 mm zu unterstützen und ein maximales Gewicht von ca. 50 kg zu tragen.

Ein System zur Einstellung des Drucks des Förderbandes verhindert, dass das Kabel gequetscht wird, und gewährleistet gleichzeitig einen sicheren und gleichmäßigen Transport.

Schritt-für-Schritt-Funktion

Laden der Spule
Das Kabel (auf Spule) wird auf die Maschinenachse montiert, innerhalb der Standardabmessungen (Spulen mit einem Außendurchmesser bis 500 mm).
Das System bietet außerdem einen anpassbaren Innendurchmesserbereich (ID) von 120 - 300 mm für verschiedene Spulentypen.

Kabelzufuhr
Nach dem Start beginnt die RBEW14G, das Kabel kontrolliert von der Spule zu ziehen.
Das Förderband und das Drucksystem arbeiten zusammen, um das Kabel gleichmäßig zu bewegen.

Synchronisierung mit der Produktionslinie
Das System mit variabler Frequenz sorgt dafür, dass die Kabelausgabe mit den nachgeschalteten Maschinen (Schneid- und Abisoliermaschinen) synchronisiert ist.
So gibt es keine Rucke oder Stillstände.

Stopp
Wenn die Spule leer ist, erkennt das System dies automatisch (über Sensoren oder Endschalter) und kann anhalten oder zur nächsten Spule wechseln.
Etwaige Anomalien (Kabelblockierung, Überspannung) werden automatisch behandelt.

Technische Merkmale

Modell: RBEW14G
Kabelaußendurchmesser: 0.2 - 12 mm
Leistung: 750 W
Spannung: 110-220 V / 50-60 HZ
Spulenbreite: < 280 mm
Spuleninnendurchmesser: < 30 mm
Unterstützter Spulenaußendurchmesser (OD): bis ca. 500 mm
Maximal unterstütztes Spulengewicht: ca. 50 kg
Maschinengewicht: 150 Kg
Abmessungen: 600 × 500 × 950 mm
