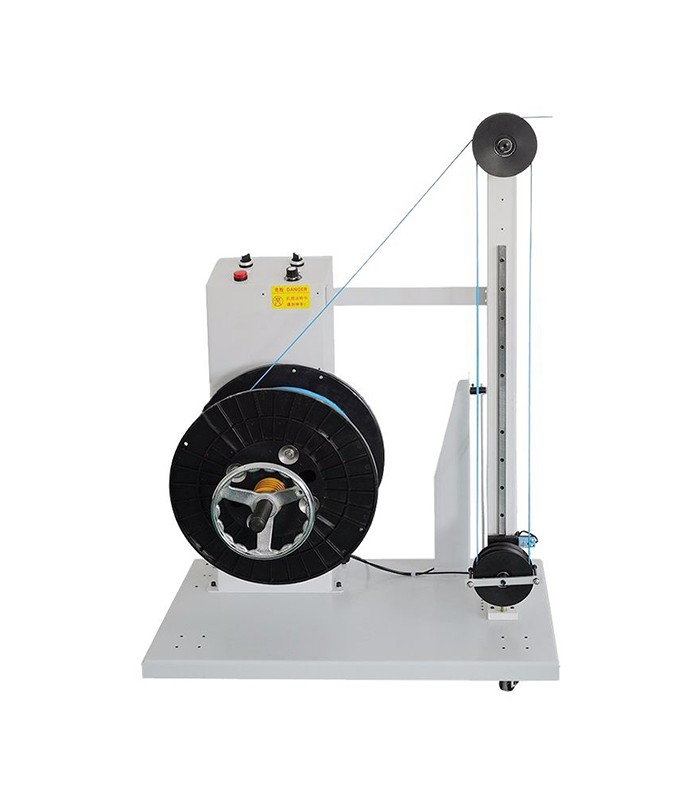

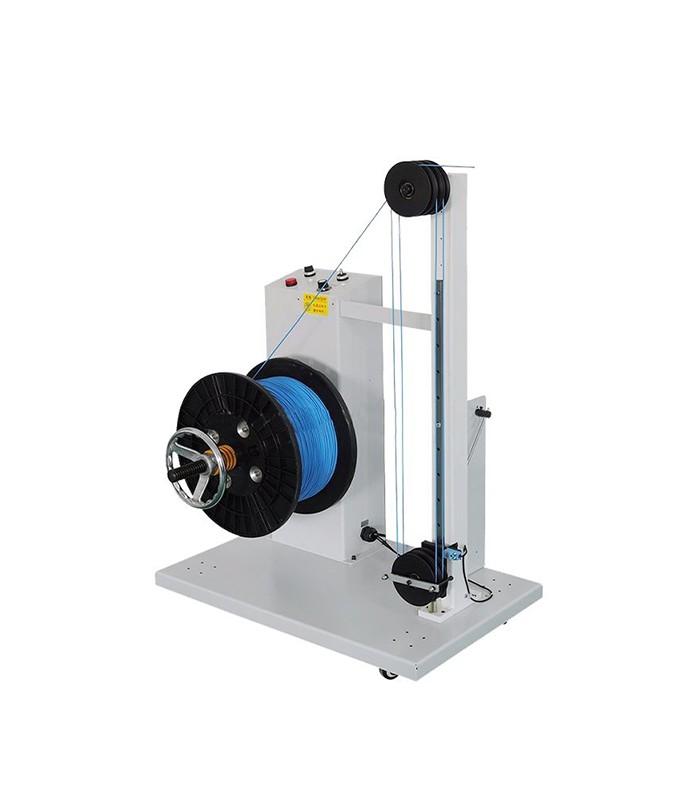

Dérouleur de câble pour bobines Ø 120 à 400mm (max 50kg)

La RBEW14G est une machine automatique conçue pour soutenir les processus de déroulement des câbles.
Sa fonction principale est de gérer l’alimentation continue et contrôlée du câble à partir des bobines, en minimisant les erreurs, les tensions indésirables et les ruptures, et en assurant une transition fluide vers les machines de la ligne de production.

Caractéristiques générales

La RBEW14G joue un rôle essentiel : elle maintient une tension constante du câble, synchronise la vitesse de libération avec la ligne de production et empêche le câble de se tordre ou de se bloquer pendant son passage entre la bobine et la station suivante.

Elle est conçue pour manipuler des câbles d’un diamètre extérieur inférieur à 6,0 mm, supporter des bobines d’un diamètre extérieur allant jusqu’à environ 500 mm et un poids maximal d’environ 50 kg.

Un système de réglage de la pression de la courroie d’alimentation empêche l’écrasement du câble tout en garantissant une prise suffisante pour un mouvement fluide.

Fonctionnement étape par étape

Chargement de la bobine
Le câble (sur bobine) est monté sur l’arbre de support de la machine dans les dimensions standard (bobines avec un diamètre extérieur jusqu’à 500 mm).
Le système offre également une plage de diamètre interne (ID) personnalisable de 120 - 300 mm pour s’adapter à différents supports.

Alimentation du câble
Une fois en fonctionnement, la RBEW14G commence à tirer le câble de la bobine avec un mouvement contrôlé.
La courroie d’alimentation et le système de pression travaillent ensemble pour faire passer le câble de manière uniforme.

Synchronisation avec la ligne
Le système à fréquence variable garantit que la vitesse de sortie du câble est synchronisée avec les machines en aval (coupe et dénudage).
Ainsi, il n’y a ni à-coups ni temps d’arrêt.

Arrêt
Lorsque la bobine est vide, le système le détecte automatiquement (capteurs, fin de course) et peut s’arrêter ou passer à la bobine suivante.
Toute anomalie (blocage du câble, surtension) est gérée par arrêt automatique.

Caractéristiques techniques

Modèle: RBEW14G
Diamètre extérieur du câble: 0.2 - 12 mm
Puissance: 750 W
Tension: 110-220 V / 50-60 HZ
Largeur de bobine: < 280 mm
Diamètre intérieur de bobine: < 30 mm
Diamètre extérieur de bobine pris en charge (OD): jusqu’à environ 500 mm
Poids maximal de la bobine: environ 50 kg
Poids de la machine: 150 Kg
Dimensions: 600 × 500 × 950 mm
