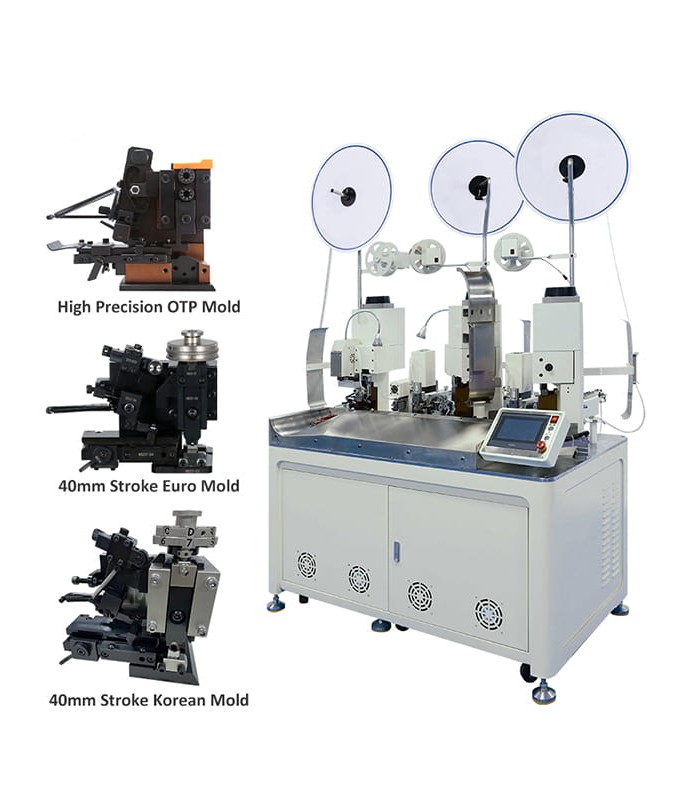

La macchina RBEW21C automatizza l’intero ciclo di svolgimento:
- taglio a misura
- spelatura
- crimpatura

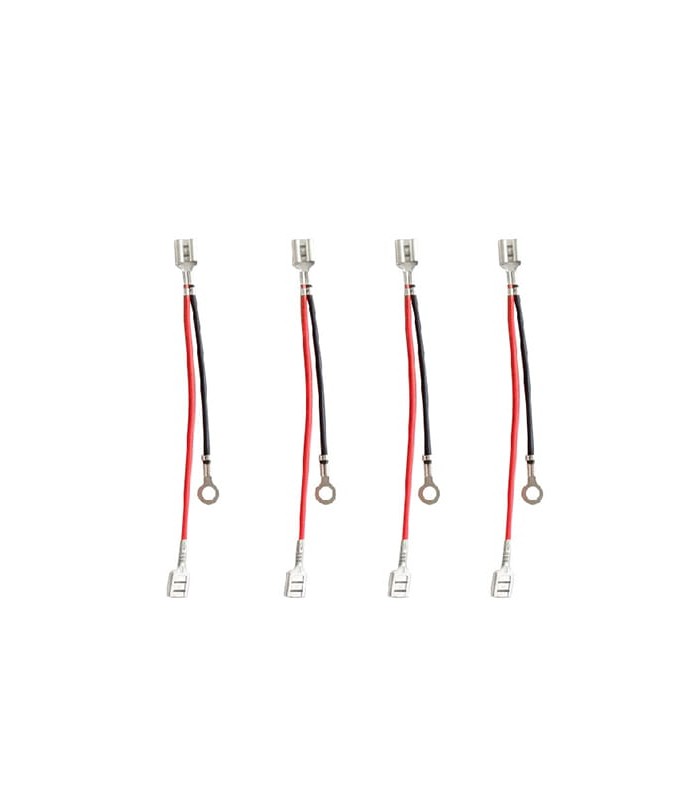

gestendo due cavi in ingresso e tre crimpature nello stesso ciclo: un terminale “combinato” su un’estremità (che unisce i due cavi) e un terminale dedicato su ciascuna delle altre due estremità.
Vantaggi chiave
1) Un ciclo, tre crimpature: taglia/spela i due cavi, crimpando un terminale combinato su un lato e due terminali sugli altri lati
2) Alta produttività: fino a 3.100 pz/ora
3) Stabilità e precisione: movimentazioni su bracci anteriore/posteriore, basso rumore, impostazioni digitali per lunghezze e ritardi di crimpatura
4) Controlli di processo: sensori per fine cavo, bassa pressione aria, errore terminazione
Interfaccia semplice: touch LCD bilingue (CN/EN)
Flusso operativo
Programmazione e inserimento del cavo:
- selezione in funzione del cavo (34 - 14 AWG)
- impostare lunghezze di spelatura: (per lato A 0-10 mm) e (lato B 0-13 mm)
- impostazione lunghezza di taglio (50-9.999 mm)
- Taglio e spelatura: alimentazione veloce, taglio e spelatura secondo i valori impostati
- Crimp combinato: gestendo due cavi in ingresso e tre crimpature nello stesso ciclo: un terminale “combinato” su un’estremità (che unisce i due cavi) e un terminale dedicato su ciascuna delle altre due estremità.
Dati tecnici principali
Modello: RBEW21C
Sezione del cavo: 34 - 14 AWG
Lunghezza di spelatura (lato 1): 0 - 10 mm
Lunghezza di spelatura (lato 2): 0 - 13 mm
Lunghezza di taglio: 50 - 9.999 mm
Tolleranza: ± (0,5 + 0,002×L) mm
Produttività: 3.100 pz/ora (a L=200 mm)
Forza di crimpatura: 2,0 T (20KN)
Pressione dell' aria: 0,6 - 0,8 MPa
Funzioni di processo di crimpatura:
- su un lato
- due cavi in un terminale
- due cavi su entrambi i lati
Rilevamenti/Allarmi: La fine del cavo, bassa pressione aria, errore terminazione
Tensione: 220 V / 110 V - 50/60 Hz
Potenza: 3.000 W
Lingua display: Cinese - Inglese
Dimensioni: 1600 × 800 × 1550 mm
Peso: 800 kg
