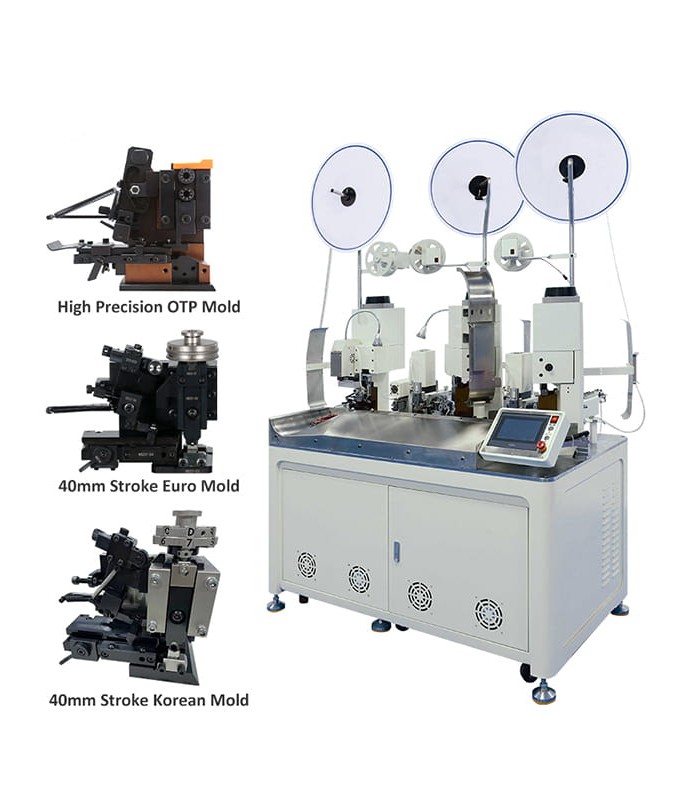

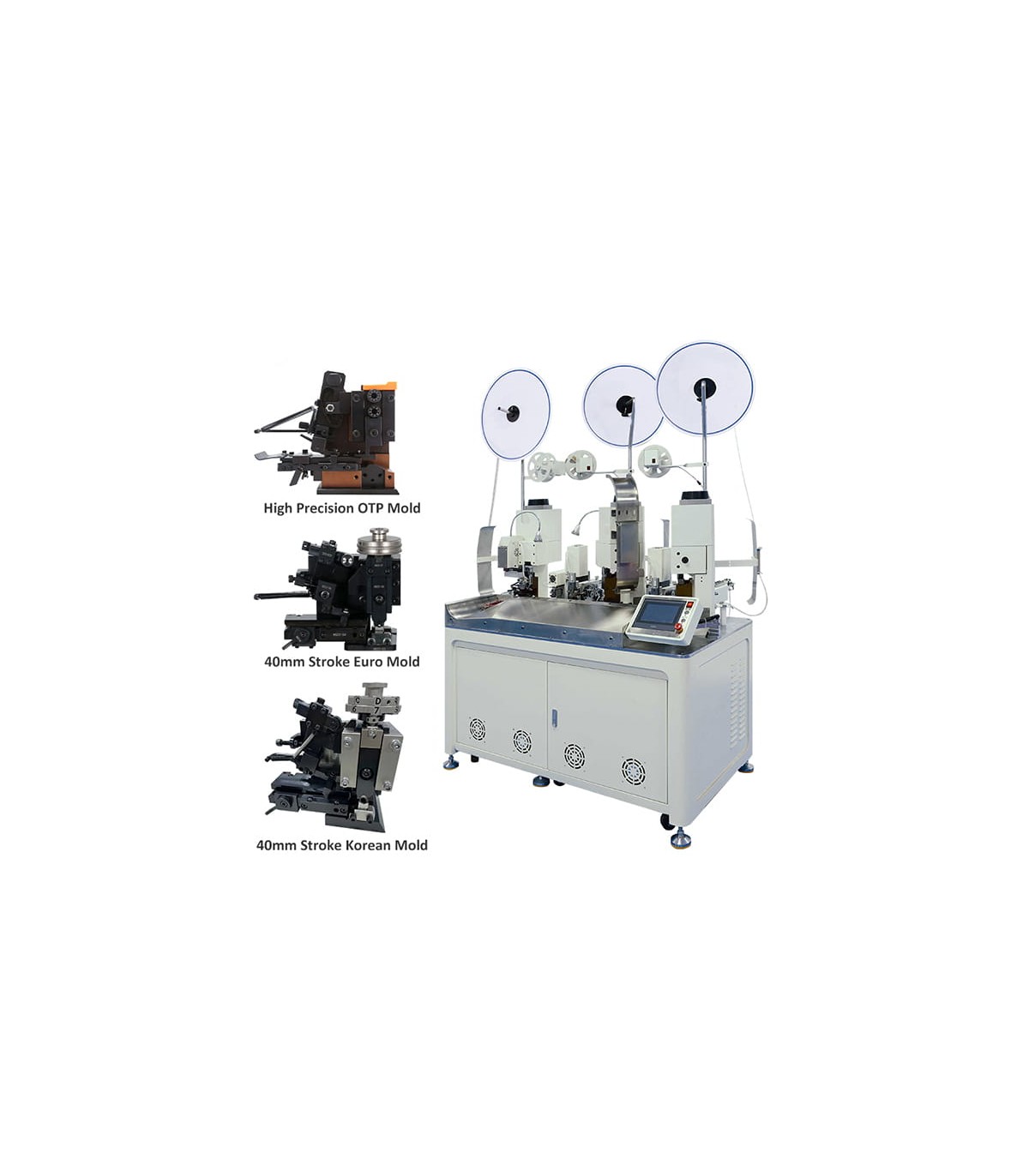

Automatische Maschine zum Schneiden, Abisolieren und Crimpen von Kabeln mit intelligentem System

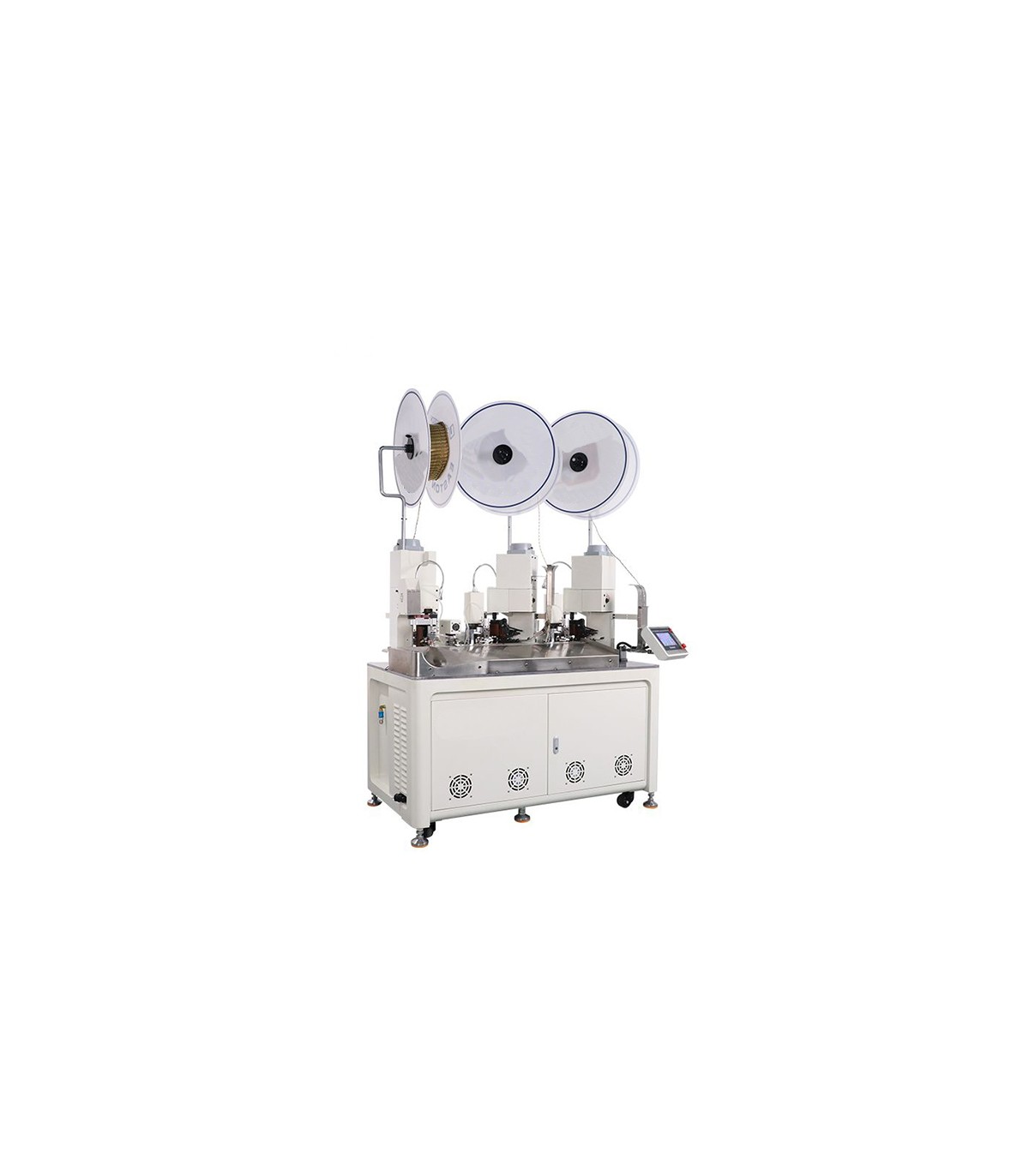

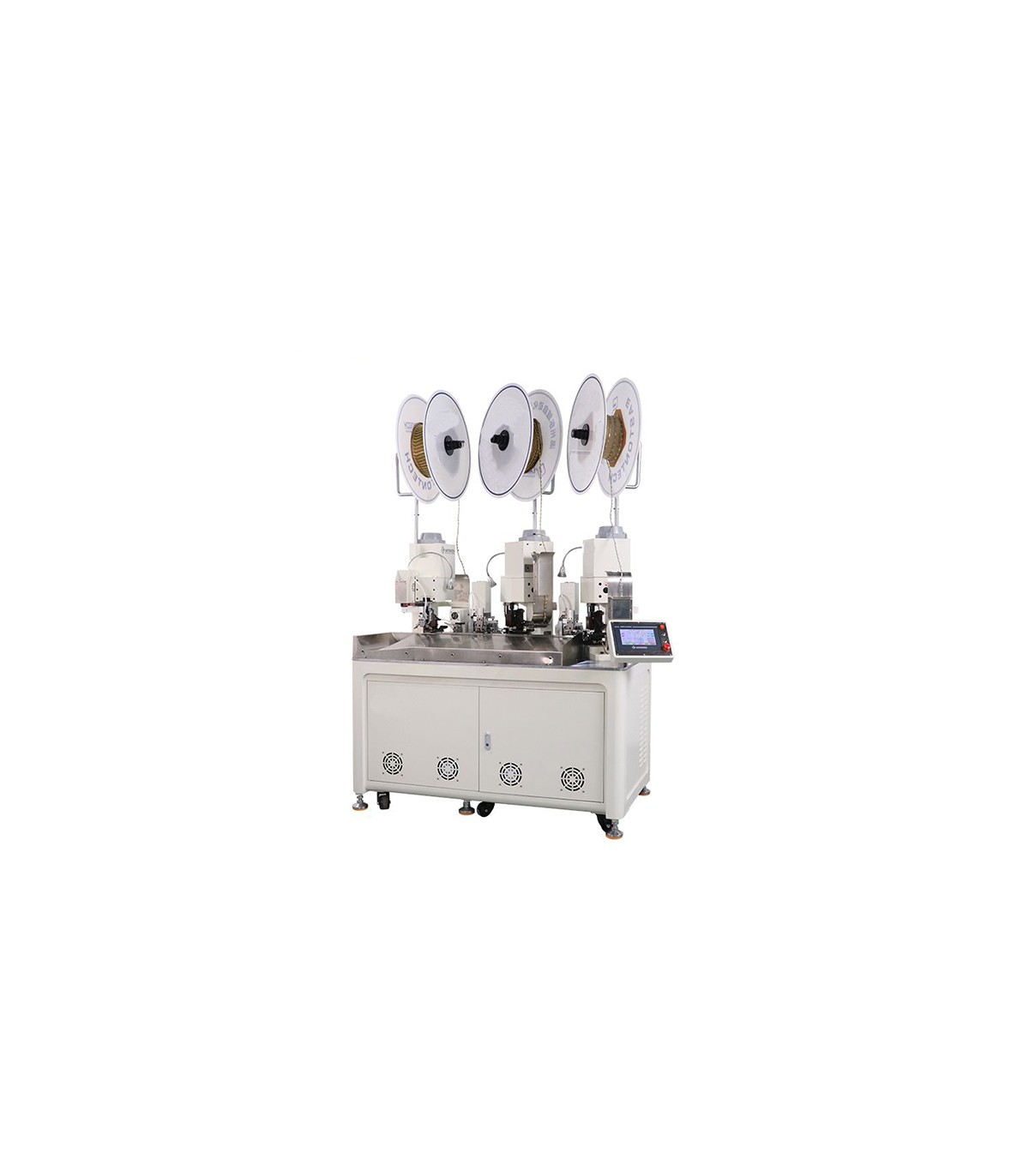

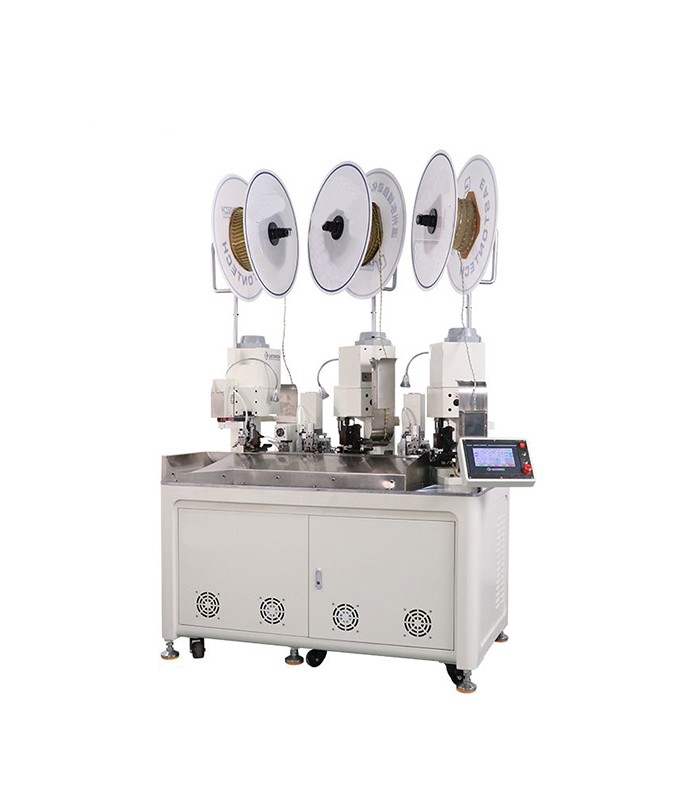

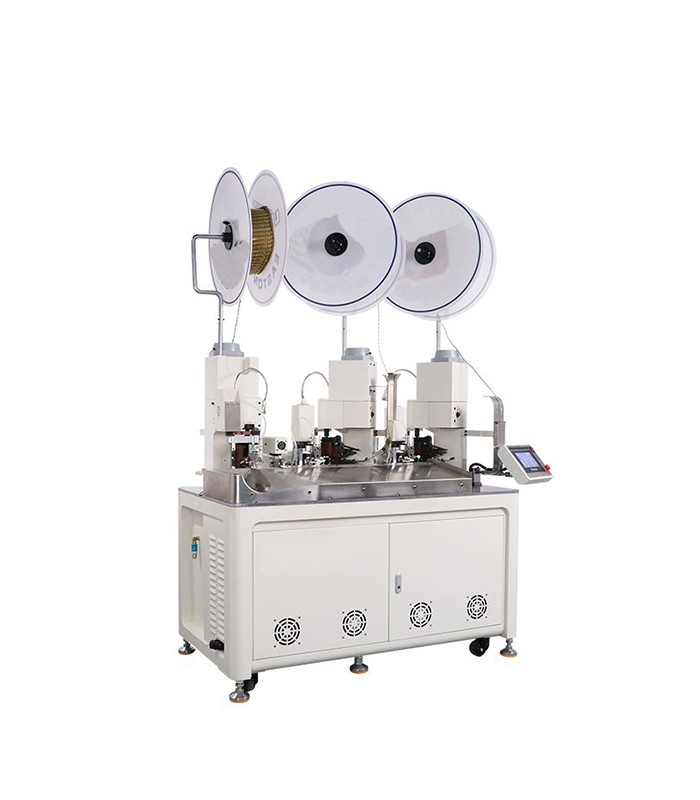

Die Maschine RBEW21C automatisiert den gesamten Abwickelprozess:

- Längenzuschnitt
- Abisolieren
- Crimpen

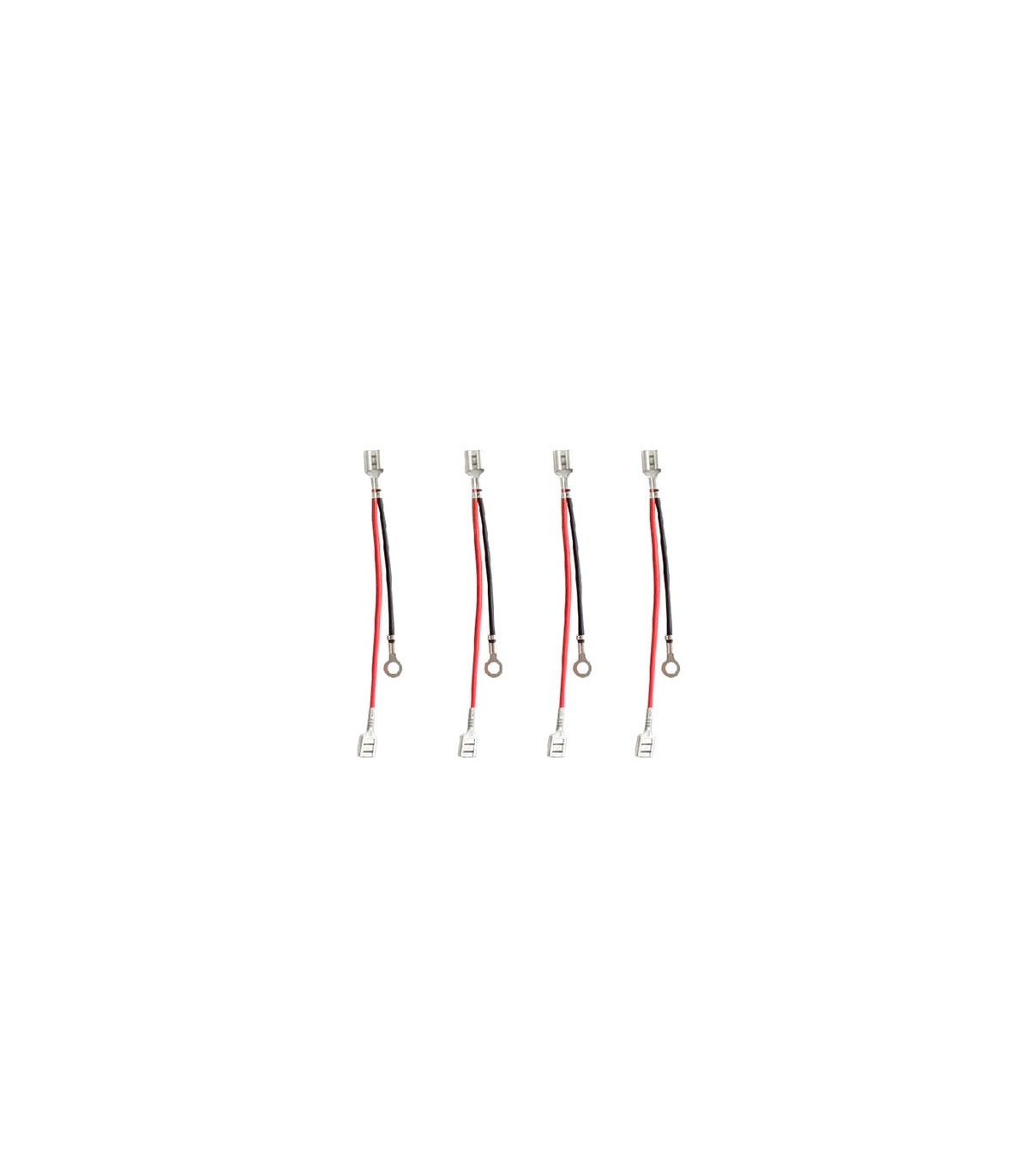

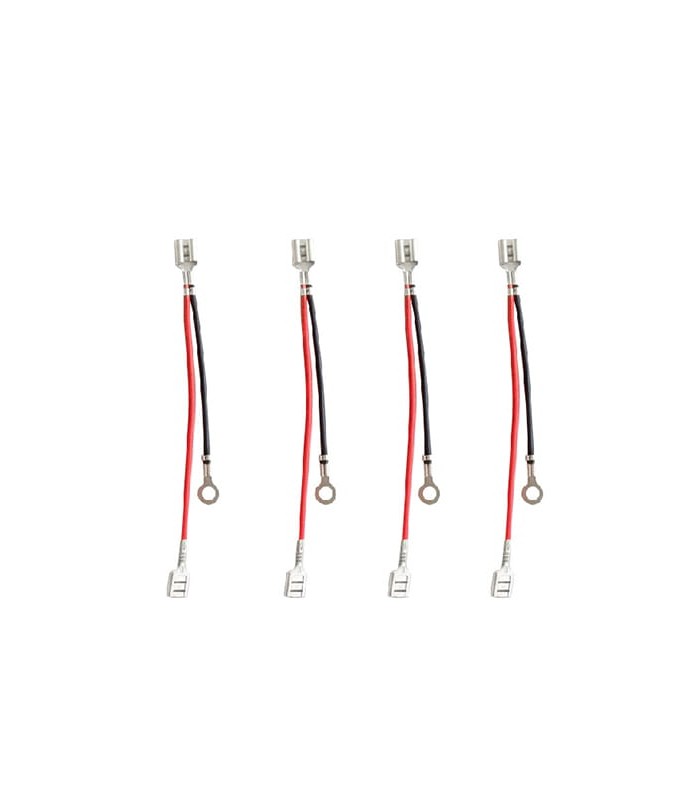

und verarbeitet zwei Eingangskabel mit drei Crimpungen im selben Zyklus: ein „kombinierter“ Kontakt an einem Ende (der die beiden Kabel vereint) und je ein Kontakt an den beiden anderen Enden.

Zentrale Vorteile

1) Ein Zyklus, drei Crimpungen: schneidet/abisoliert beide Kabel und crimpt einen kombinierten Kontakt auf einer Seite sowie zwei Kontakte auf den anderen Seiten
2) Hohe Produktivität: bis zu 3.100 Stk./Std.
3) Stabilität und Präzision: Servo-bewegte vordere/hintere Arme, niedriger Geräuschpegel, digitale Einstellungen für Längen und Crimpverzögerungen
4) Prozesskontrollen: Sensoren für Drahtende, niedrigen Luftdruck, Terminierungsfehler
Einfache Bedienung: zweisprachiges Touch-LCD (CN/EN)

Ablauf

Programmierung und Kabeleinzug:

- Auswahl je nach Kabel (34 – 14 AWG)
- Abisolierlängen einstellen: (Seite A 0–10 mm) und (Seite B 0–13 mm)
- Zuschnittlänge einstellen (50–9.999 mm)
- Zuschnitt und Abisolieren: schneller Vorschub, Zuschnitt und Abisolieren gemäß den eingestellten Werten
- Kombiniertes Crimpen: zwei Eingangskabel und drei Crimpungen im selben Zyklus verarbeiten: ein „kombinierter“ Kontakt an einem Ende (vereint die beiden Kabel) und je ein Kontakt an den anderen beiden Enden.

Technische Hauptdaten

Modell: RBEW21C
Leitungsbereich: 34 – 14 AWG
Abisolierlänge (Seite 1): 0 – 10 mm
Abisolierlänge (Seite 2): 0 – 13 mm
Zuschnittlänge: 50 – 9.999 mm
Toleranz: ± (0,5 + 0,002×L) mm
Leistungsausstoß: 3.100 Stk./Std. (bei L = 200 mm)
Crimpkraft: 2,0 T (20 kN)
Luftdruck: 0,6 – 0,8 MPa

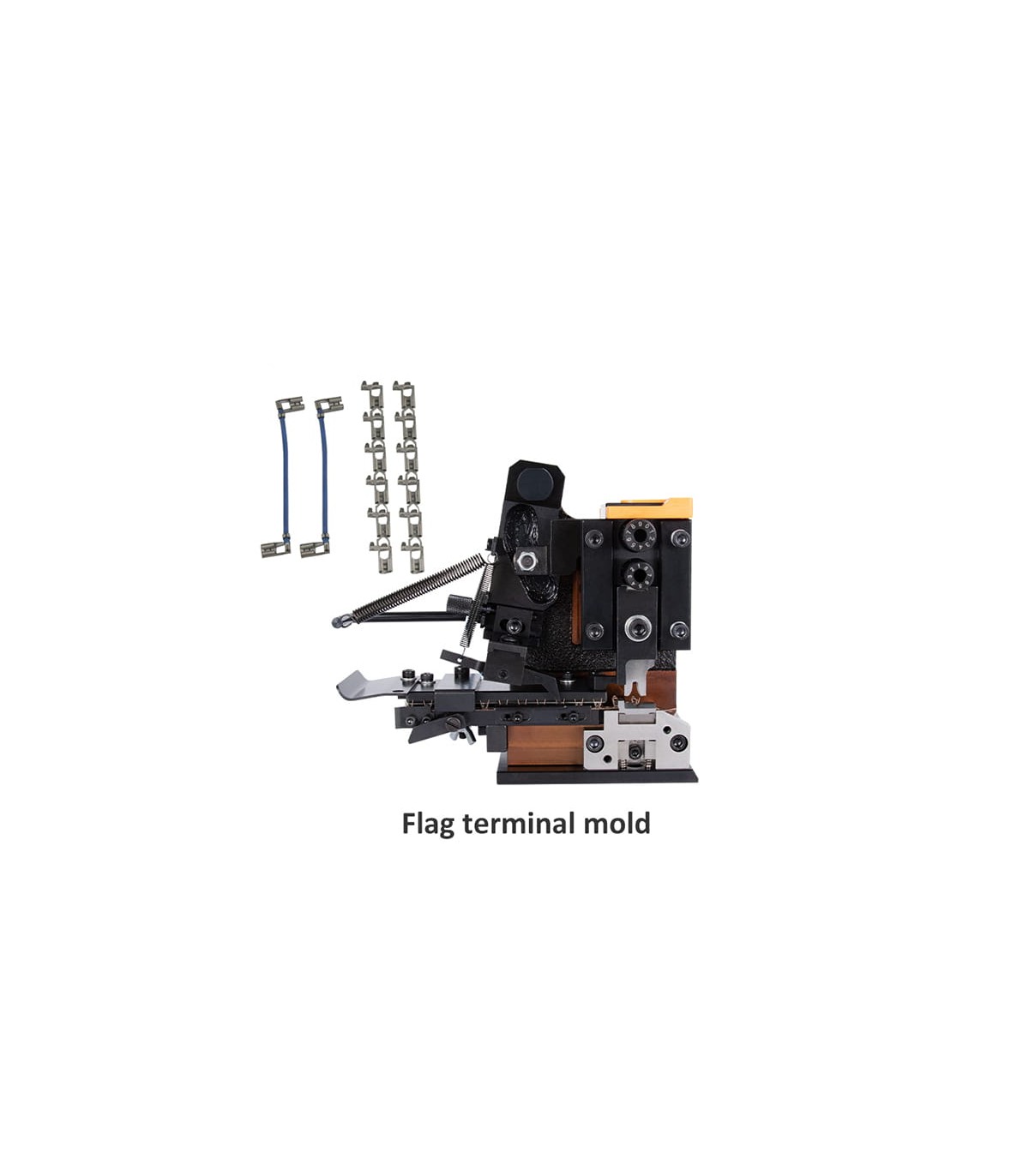

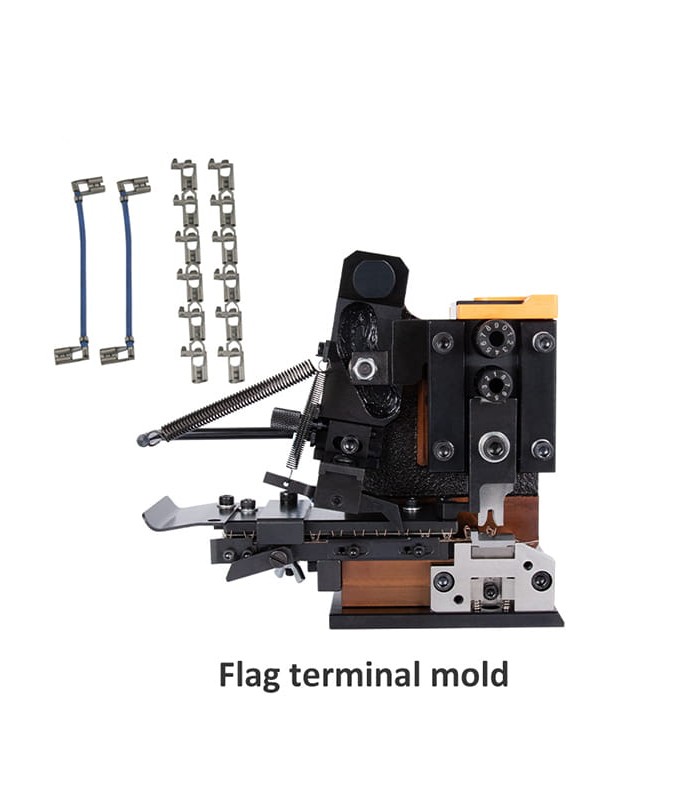

Crimpprozess-Funktionen:
- einseitig
- zwei Leitungen in einem Kontakt
- zwei Leitungen auf beiden Seiten
Erkennung/Alarme: Drahtende, niedriger Luftdruck, Terminierungsfehler
Spannung: 220 V / 110 V – 50/60 Hz
Leistung: 3.000 W
Display-Sprache: Chinesisch – Englisch
Abmessungen: 1600 × 800 × 1550 mm
Gewicht: 800 kg
