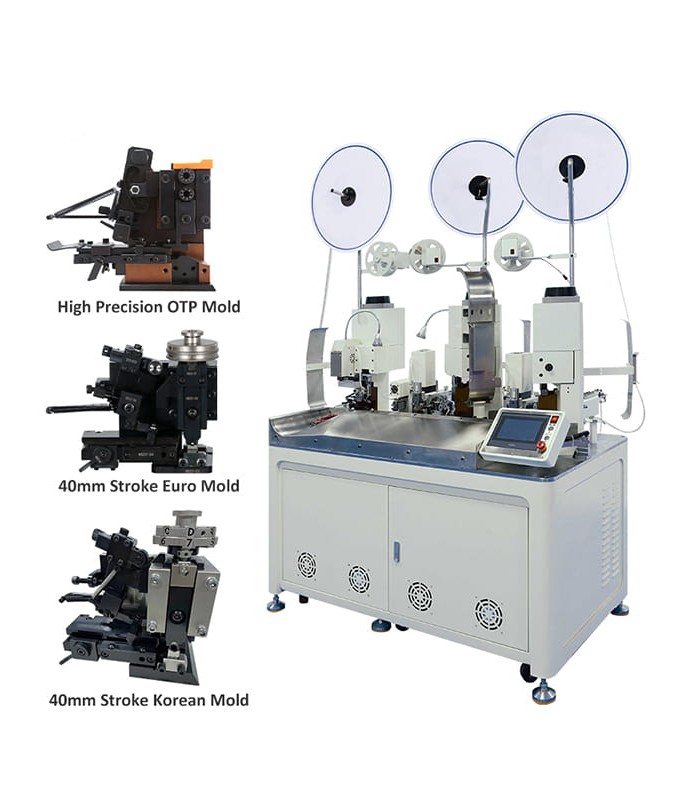

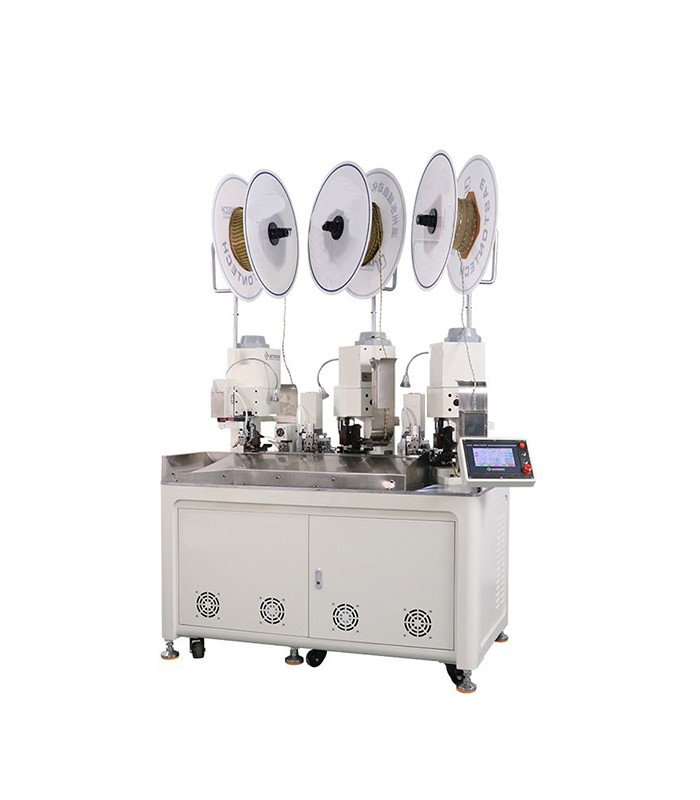

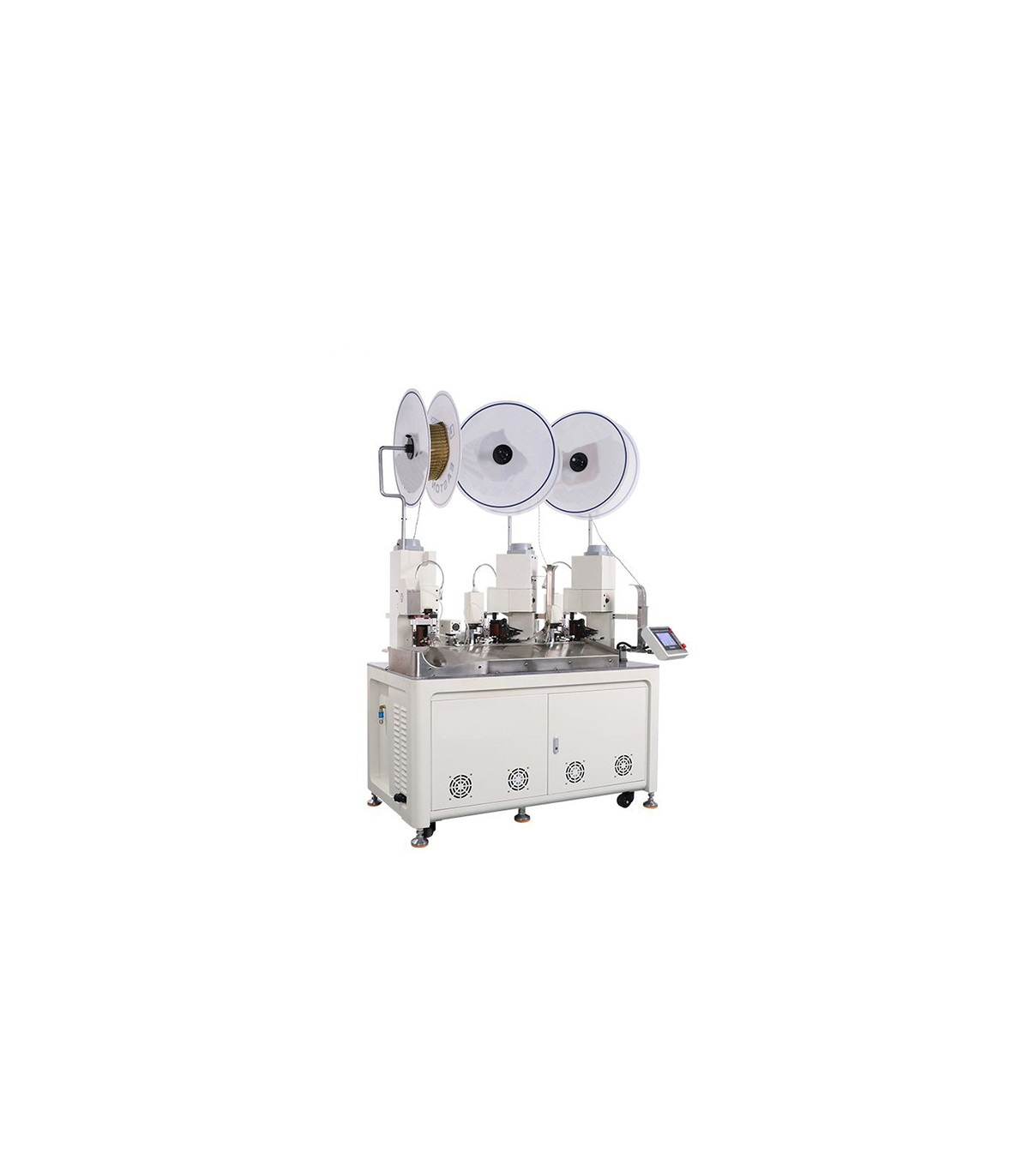

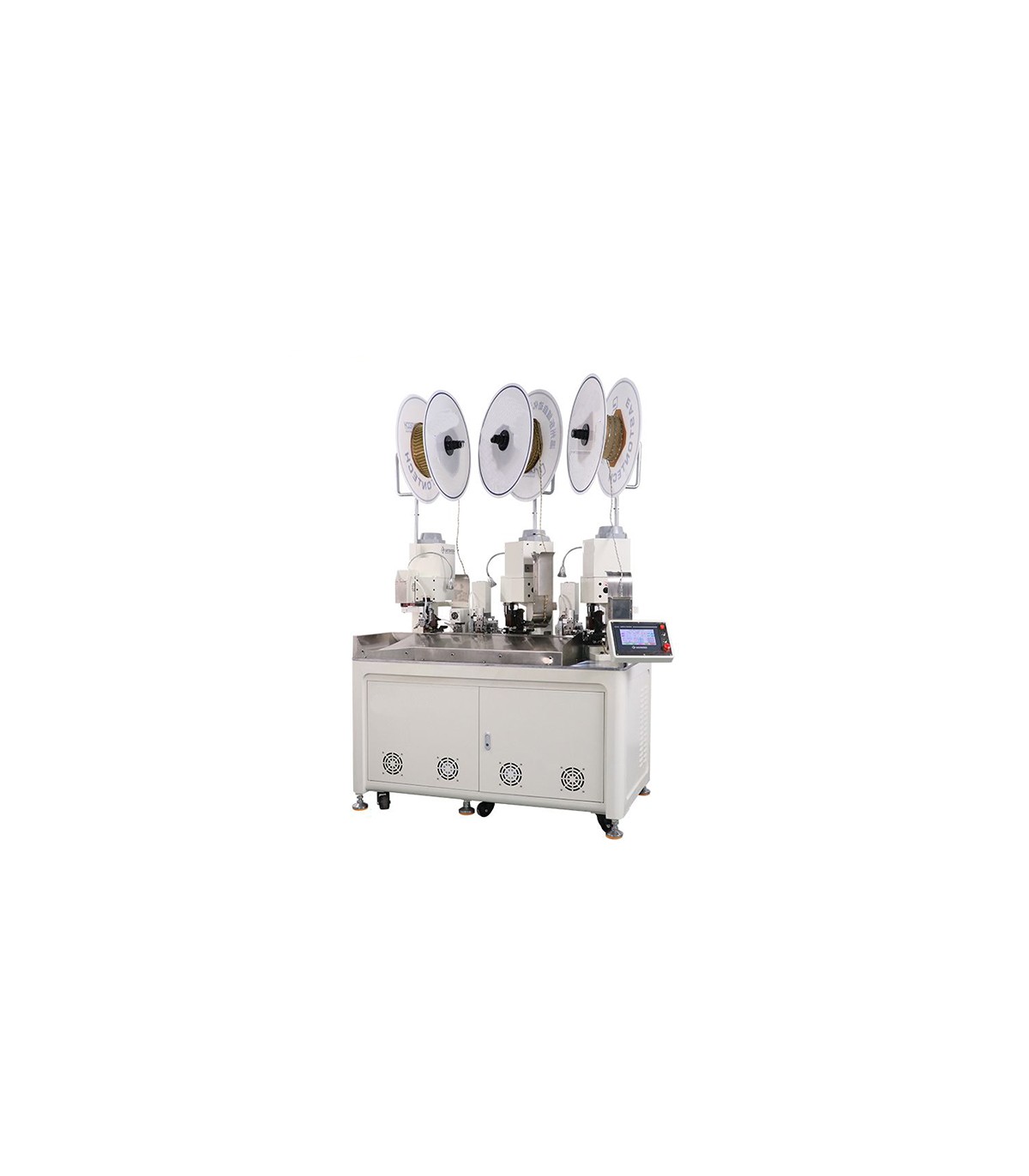

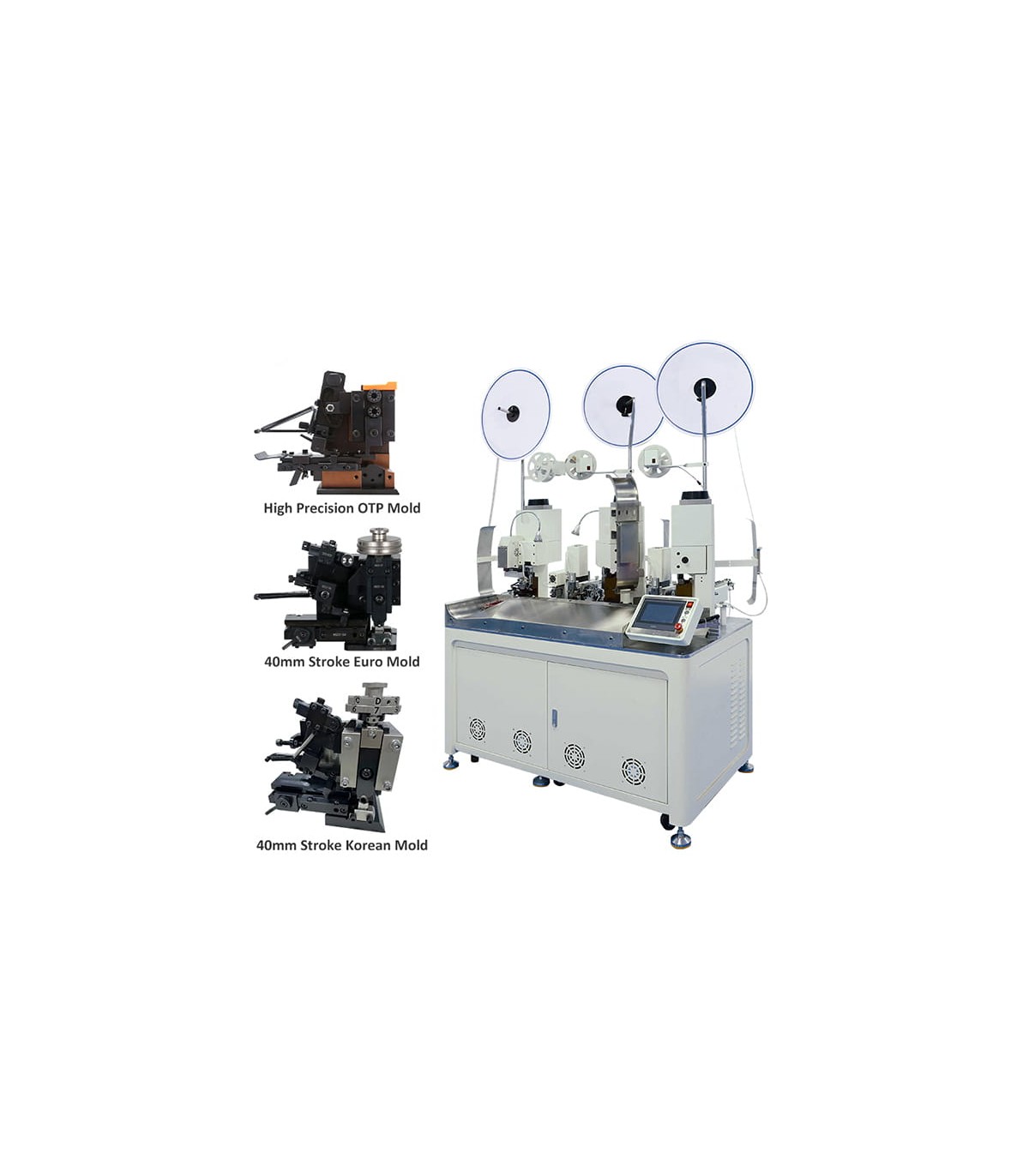

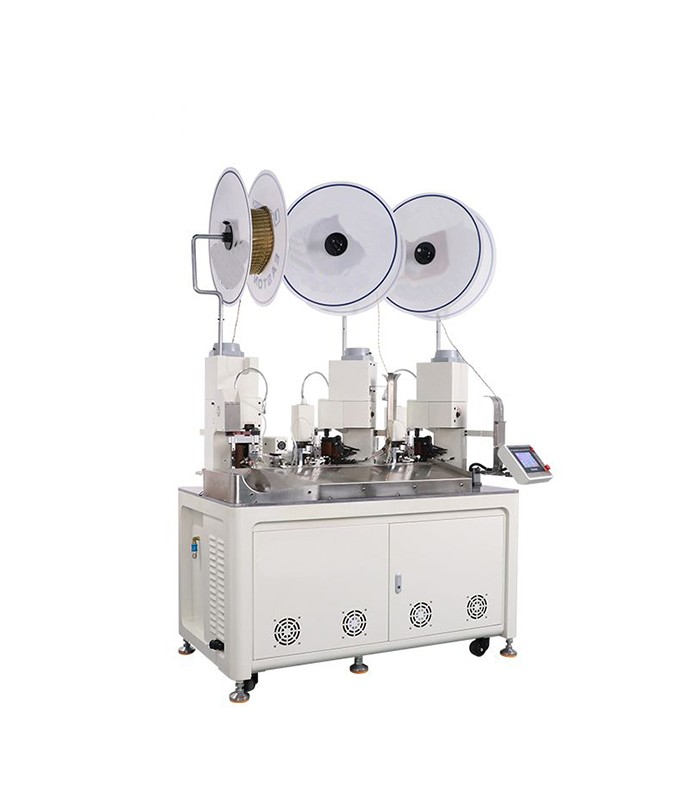

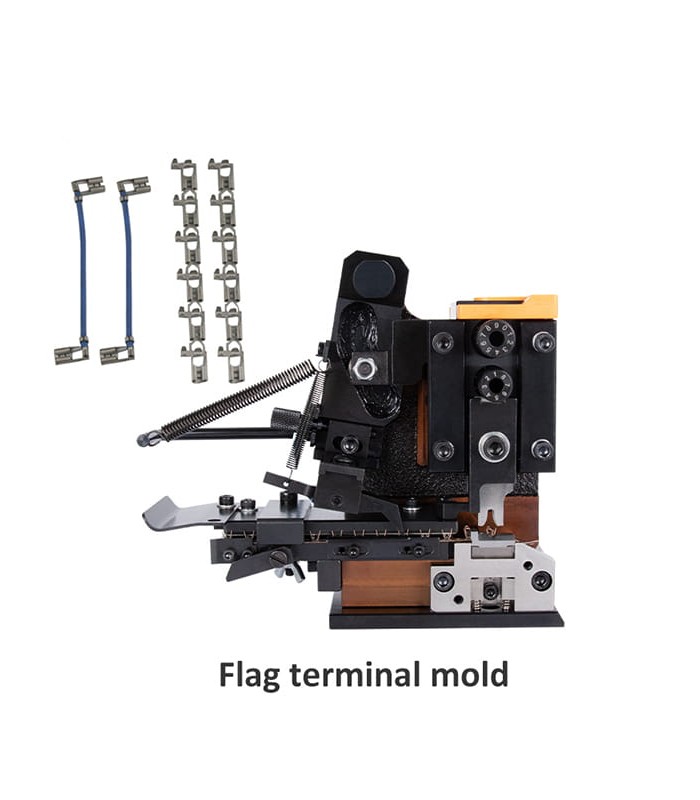

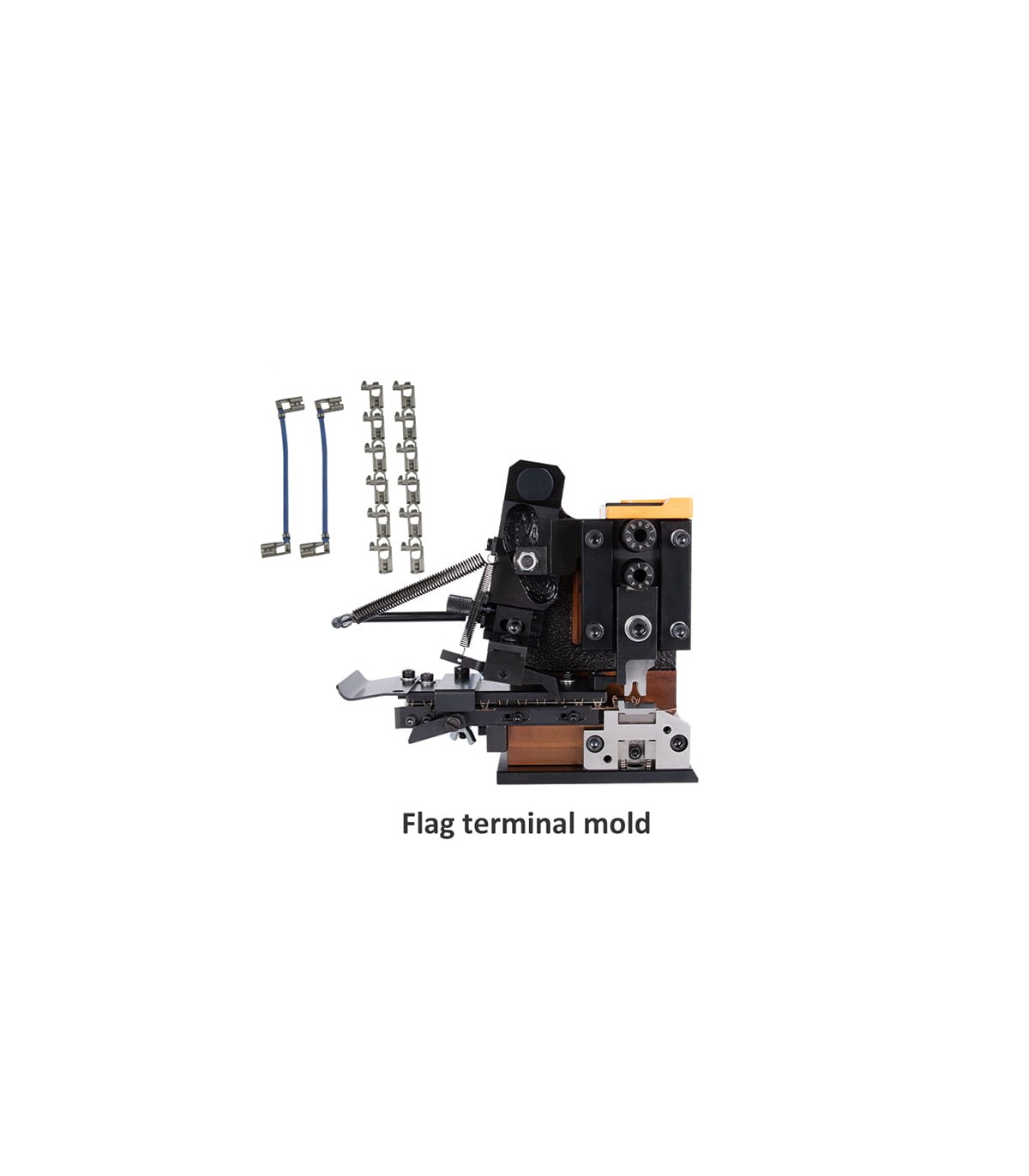

Machine automatique pour la coupe et le dénudage des câbles et le sertissage des cosses avec système de contrôle intelligent

La machine RBEW21C automatise l’ensemble du cycle de déroulage :

- coupe à longueur
- dénudage
- sertissage

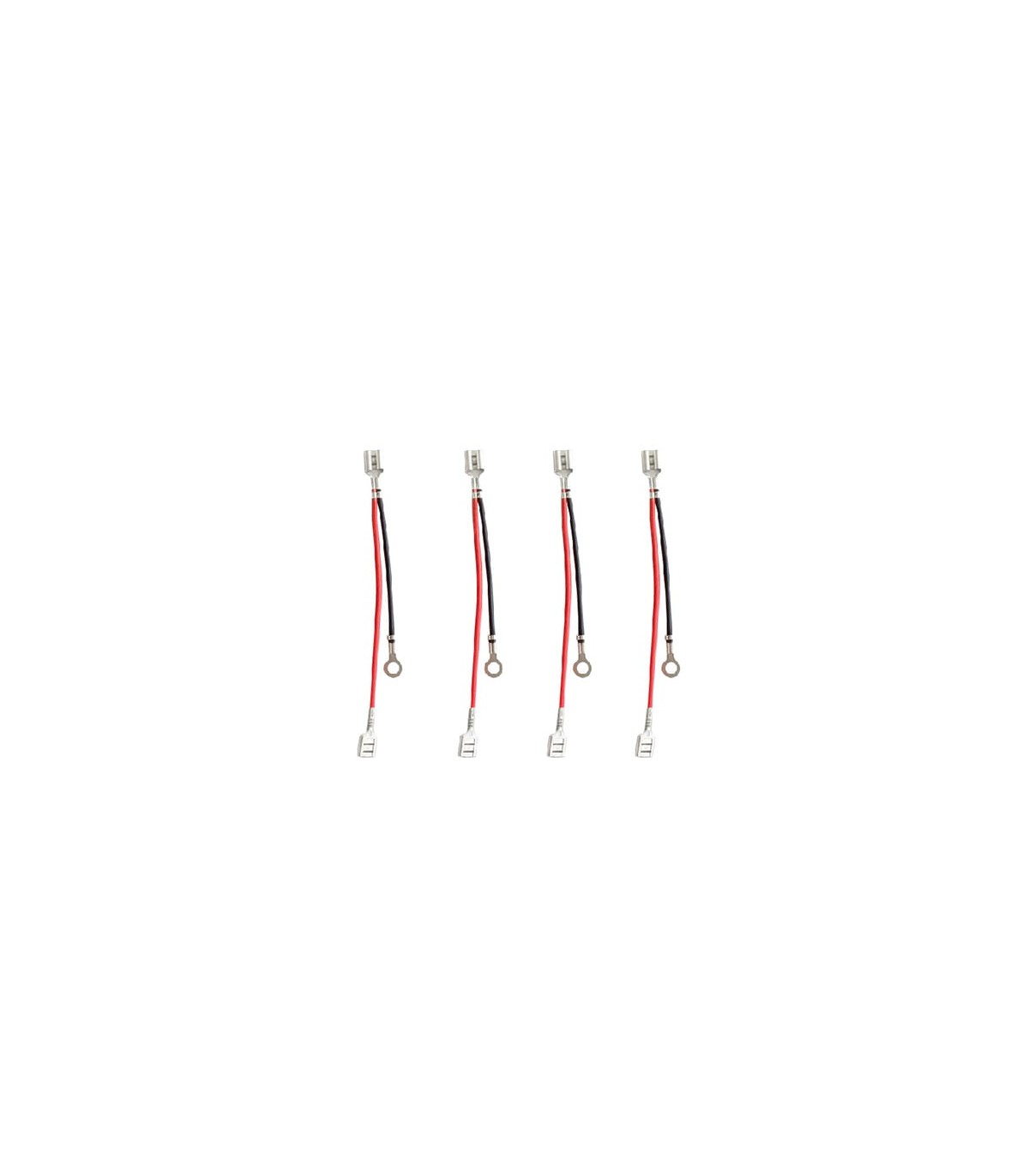

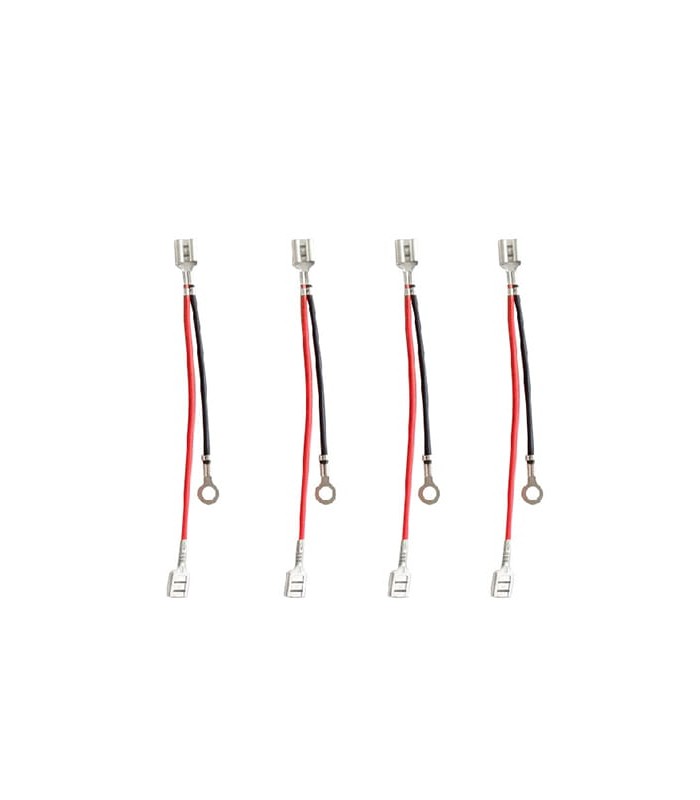

en gérant deux câbles en entrée et trois sertissages dans le même cycle : une cosse « combinée » sur une extrémité (qui réunit les deux câbles) et une cosse dédiée sur chacune des deux autres extrémités.

Atouts clés

1) Un cycle, trois sertissages : coupe/dénude les deux câbles, en sertissant une cosse combinée d’un côté et deux cosses sur les autres côtés
2) Haute productivité : jusqu’à 3 100 pcs/heure
3) Stabilité et précision : mouvements sur bras avant/arrière, faible bruit, réglages numériques des longueurs et des délais de sertissage
4) Contrôles de process : capteurs de fin de câble, basse pression d’air, défaut de terminaison
Interface simple : écran tactile LCD bilingue (CN/EN)

Flux opératoire

Programmation et insertion du câble :

- sélection selon le câble (34 – 14 AWG)
- réglage des longueurs de dénudage : (côté A 0–10 mm) et (côté B 0–13 mm)
- réglage de la longueur de coupe (50–9 999 mm)
- Coupe et dénudage : alimentation rapide, coupe et dénudage selon les valeurs définies
- Sertissage combiné : gestion de deux câbles en entrée et de trois sertissages dans le même cycle : une cosse « combinée » sur une extrémité (réunissant les deux câbles) et une cosse dédiée sur chacune des deux autres extrémités.

Données techniques principales

Modèle : RBEW21C
Plage de câbles : 34 – 14 AWG
Longueur de dénudage (côté 1) : 0 – 10 mm
Longueur de dénudage (côté 2) : 0 – 13 mm
Longueur de coupe : 50 – 9 999 mm
Tolérance : ± (0,5 + 0,002×L) mm
Productivité : 3 100 pcs/heure (à L = 200 mm)
Force de sertissage : 2,0 T (20 kN)
Pression d’air : 0,6 – 0,8 MPa
Fonctions de process de sertissage :
- sur un côté
- deux câbles dans une cosse
- deux câbles sur les deux côtés
Détections/Alarmes : fin de câble, basse pression d’air, défaut de terminaison
Tension : 220 V / 110 V – 50/60 Hz
Puissance : 3 000 W
Langue de l’afficheur : Chinois – Anglais
Dimensions : 1600 × 800 × 1550 mm
Poids : 800 kg
