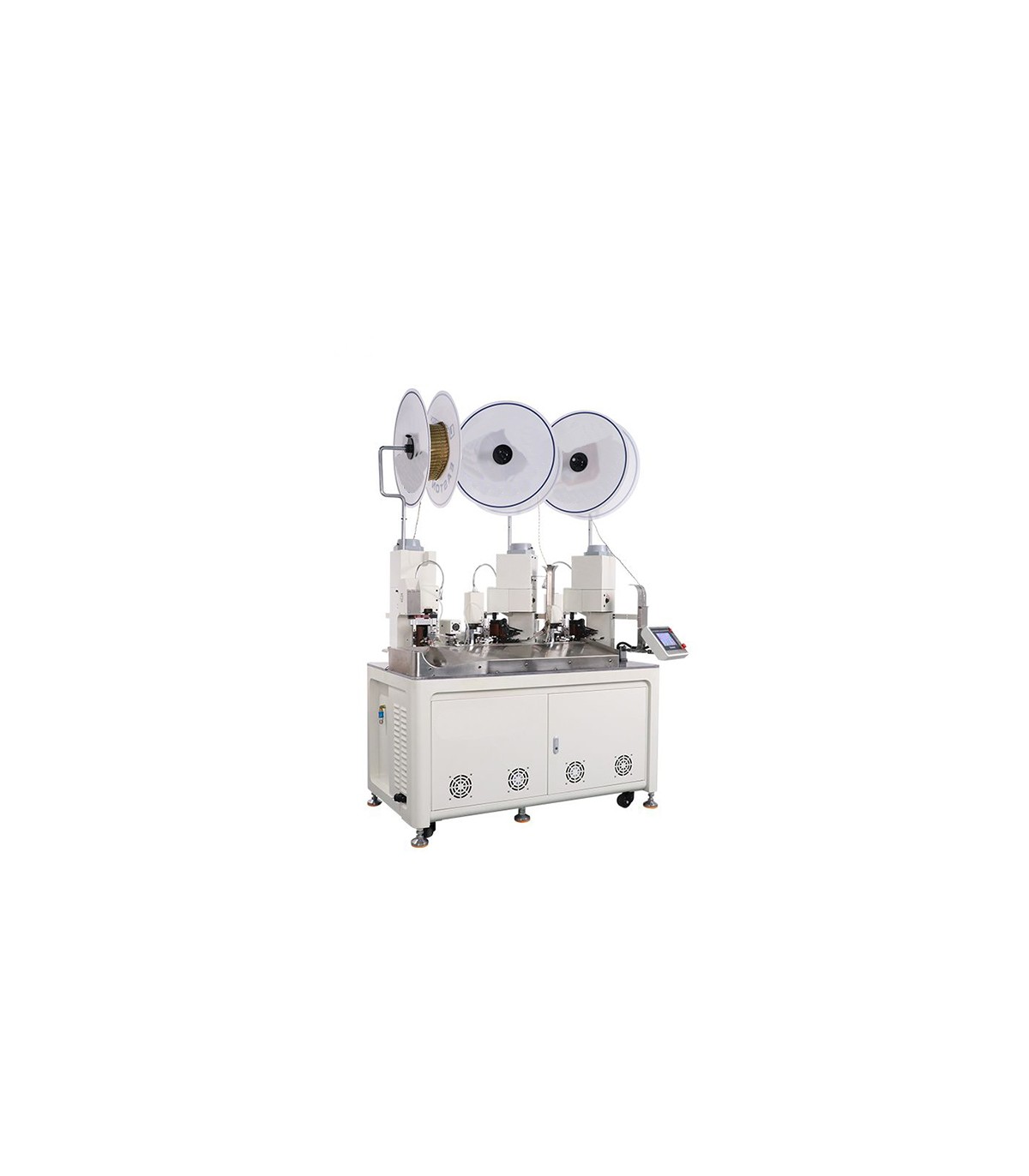

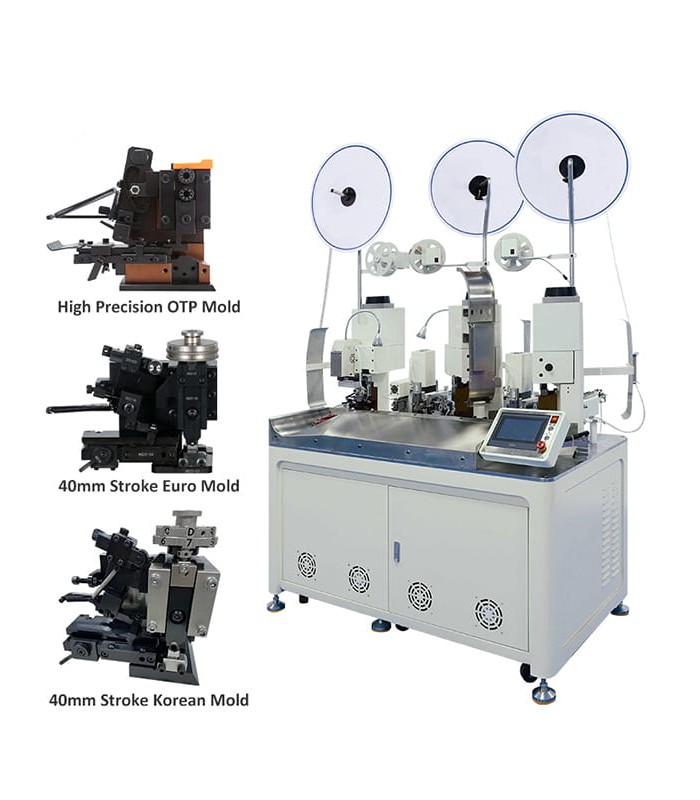

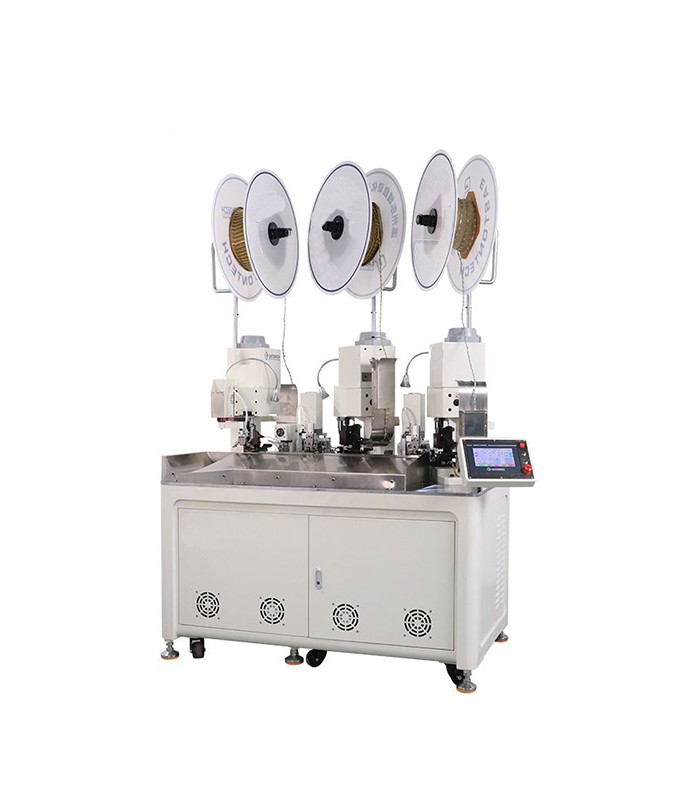

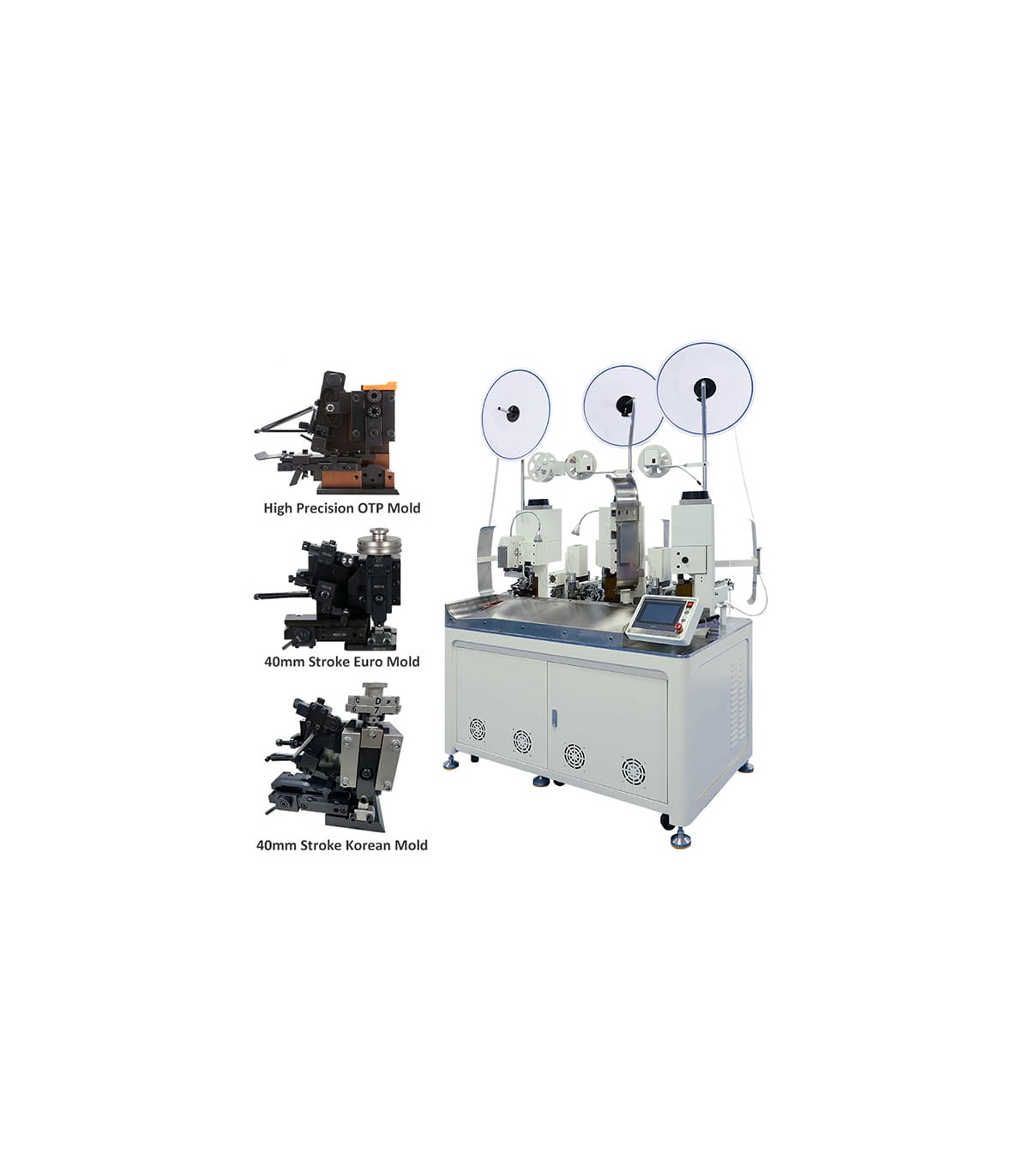

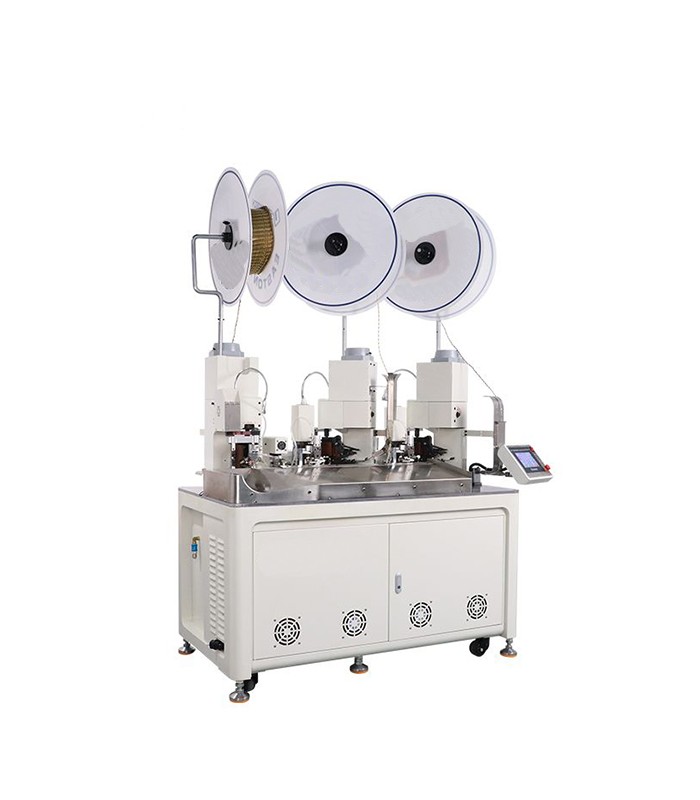

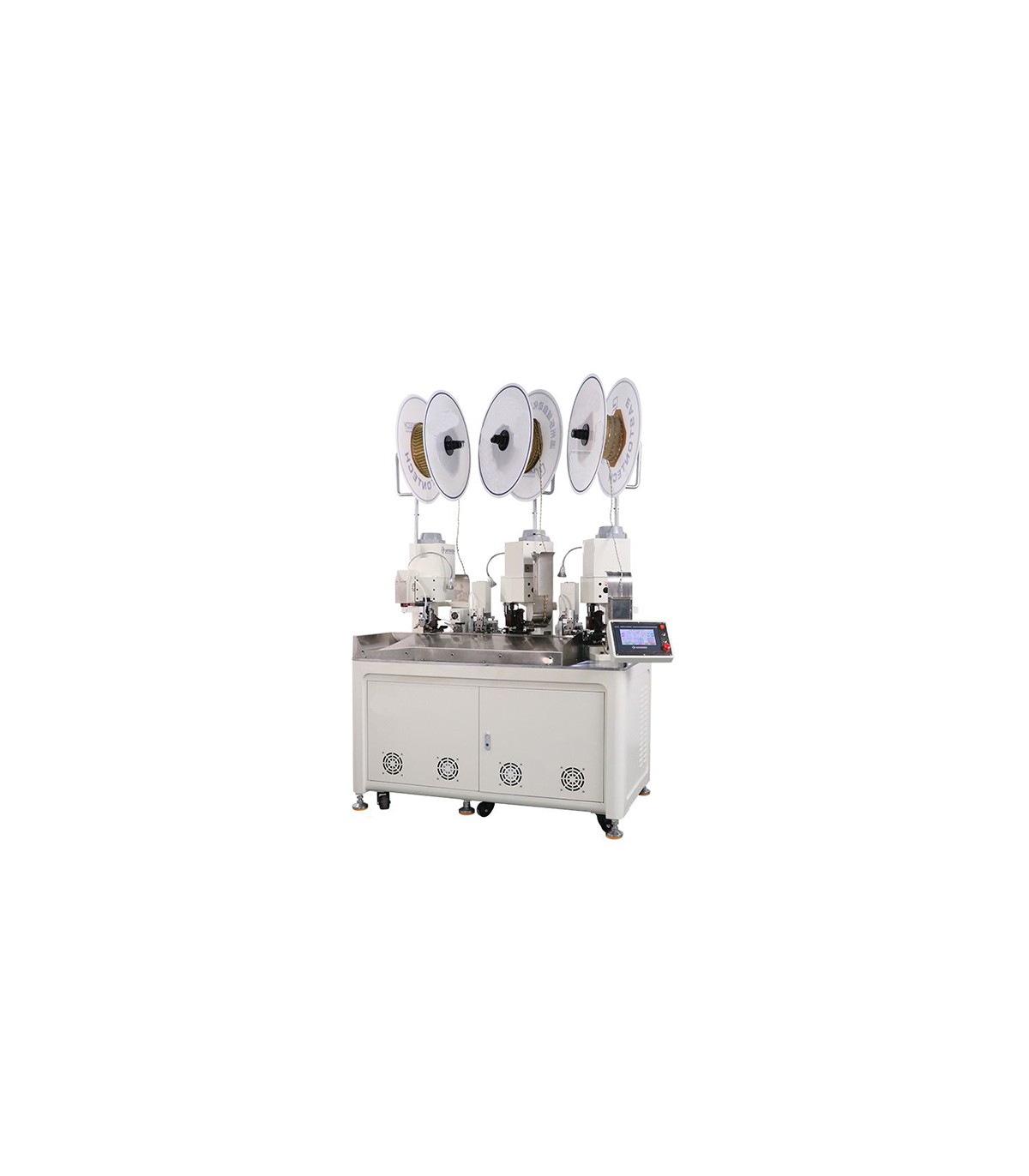

Máquina automática para corte y pelado de cables y crimpado de terminales con sistema de control inteligente

La máquina RBEW21C automatiza todo el ciclo de desenrollado:

- corte a medida
- pelado
- crimpado
gestionando dos cables de entrada y tres crimpados en el mismo ciclo: un terminal “combinado” en un extremo (que une los dos cables) y un terminal dedicado en cada uno de los otros dos extremos.

Ventajas clave

1) Un ciclo, tres crimpados: corta/pela ambos cables, crimpando un terminal combinado en un lado y dos terminales en los otros lados
2) Alta productividad: hasta 3.100 pzs/hora
3) Estabilidad y precisión: movimientos con brazos frontal/trasero, bajo ruido, ajustes digitales para longitudes y retardos de crimpado
4) Controles de proceso: sensores de fin de cable, baja presión de aire, error de terminación
Interfaz sencilla: pantalla táctil LCD bilingüe (CN/EN)

Flujo operativo

Programación e inserción del cable:

- selección según el cable (34 – 14 AWG)
- configurar longitudes de pelado: (lado A 0–10 mm) y (lado B 0–13 mm)
- configurar longitud de corte (50–9.999 mm)
- Corte y pelado: alimentación rápida, corte y pelado según los valores establecidos

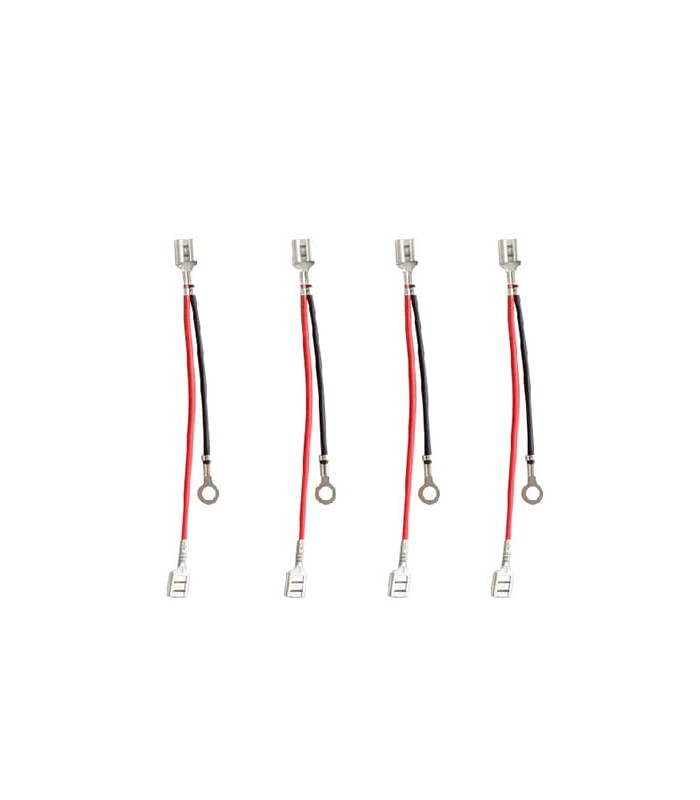

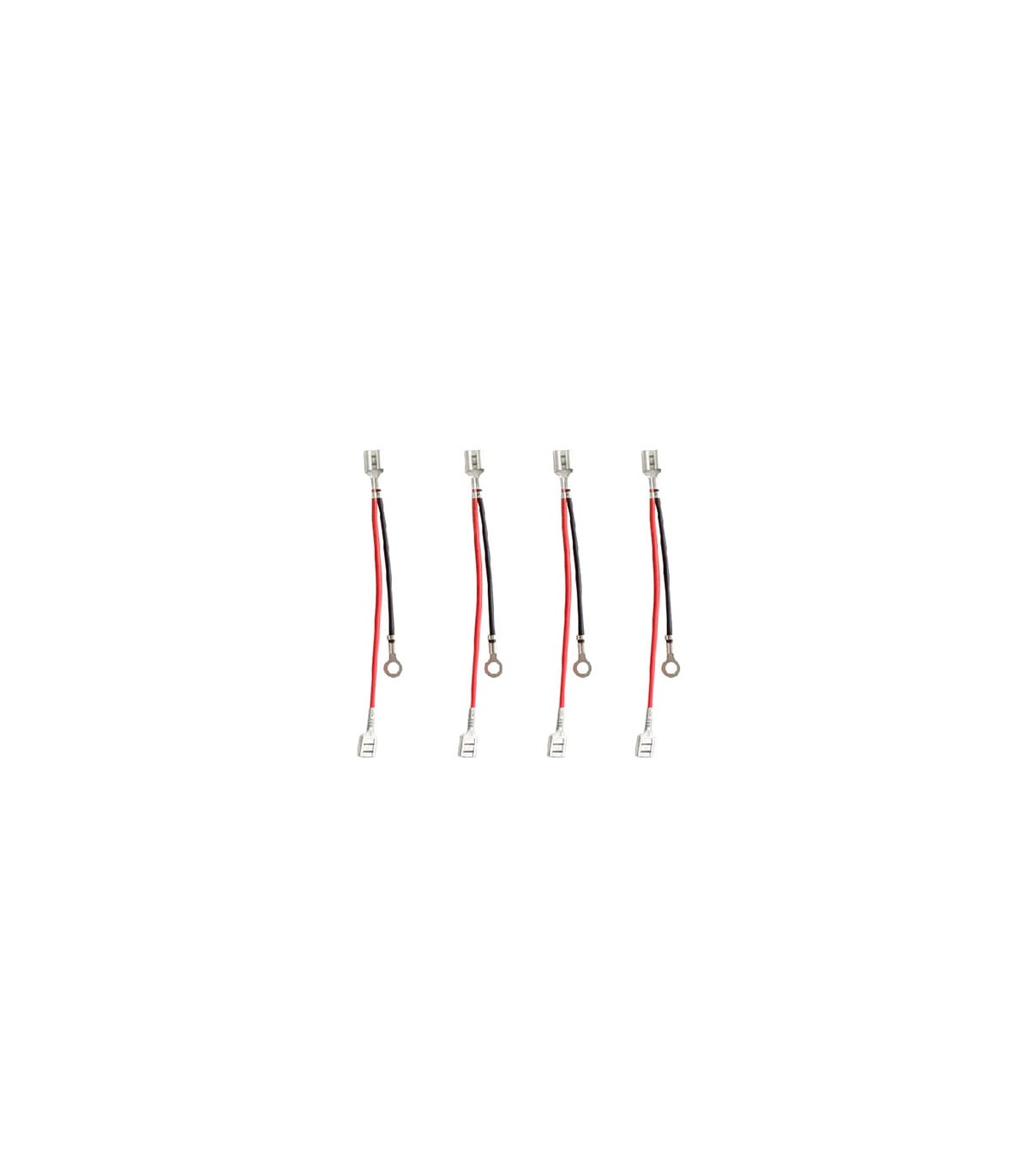

- Crimpado combinado: gestionando dos cables de entrada y tres crimpados en el mismo ciclo: un terminal “combinado” en un extremo (que une los dos cables) y un terminal dedicado en cada uno de los otros dos extremos.

Datos técnicos principales

Modelo: RBEW21C
Rango de cable: 34 – 14 AWG
Longitud de pelado (lado 1): 0 – 10 mm
Longitud de pelado (lado 2): 0 – 13 mm
Longitud de corte: 50 – 9.999 mm
Tolerancia: ± (0,5 + 0,002×L) mm
Productividad: 3.100 pzs/hora (a L = 200 mm)
Fuerza de crimpado: 2,0 T (20 kN)
Presión de aire: 0,6 – 0,8 MPa
Funciones del proceso de crimpado:
- en un lado
- dos cables en un terminal
- dos cables en ambos lados
Detecciones/Alarmas: fin de cable, baja presión de aire, error de terminación
Tensión: 220 V / 110 V – 50/60 Hz
Potencia: 3.000 W
Idioma de la pantalla: Chino – Inglés
Dimensiones: 1600 × 800 × 1550 mm
Peso: 800 kg
