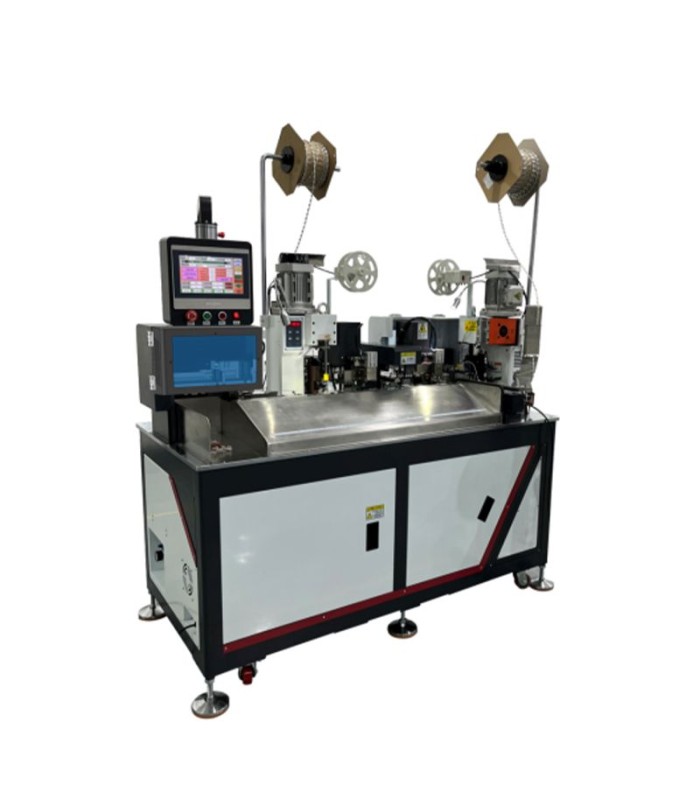

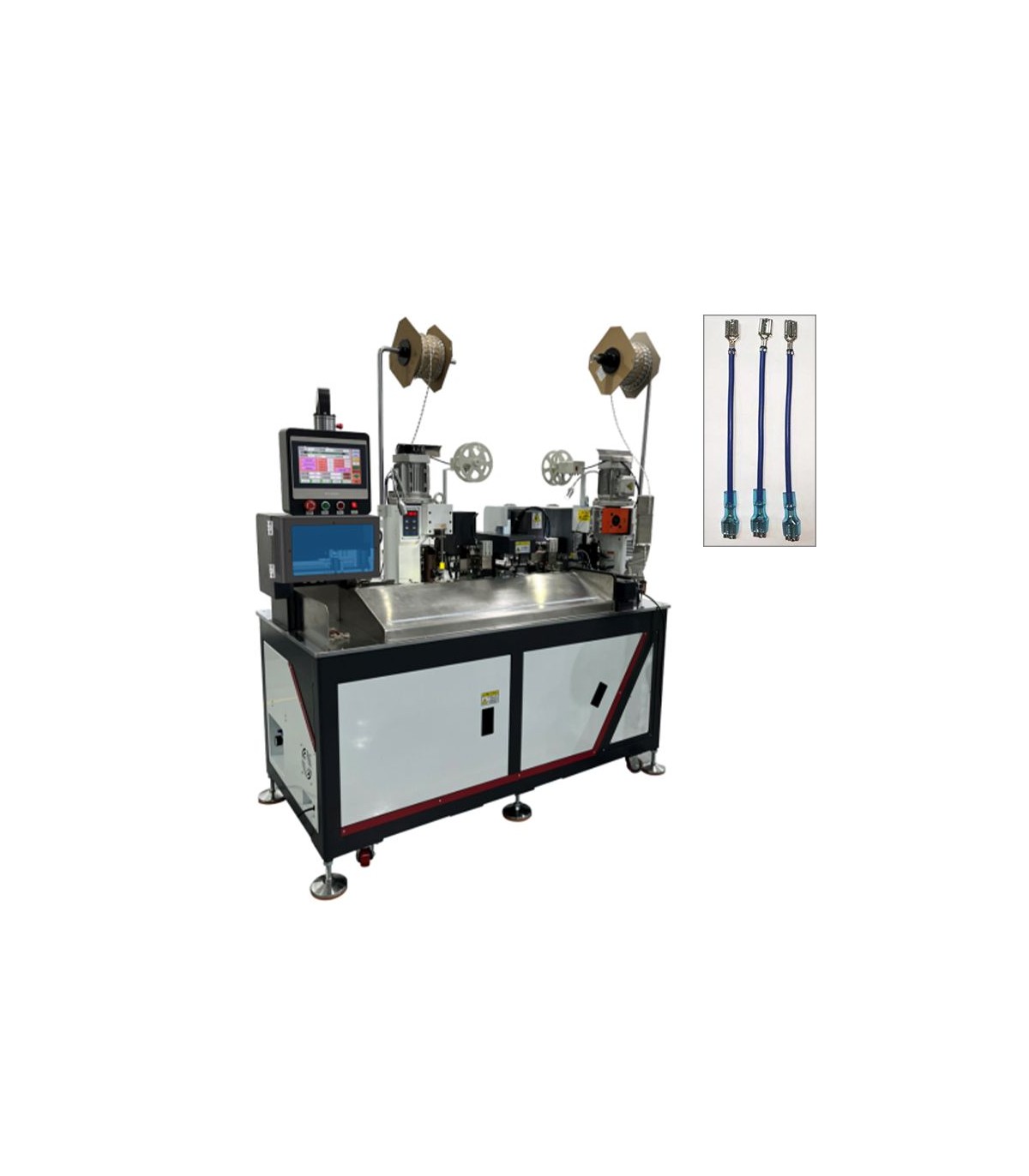

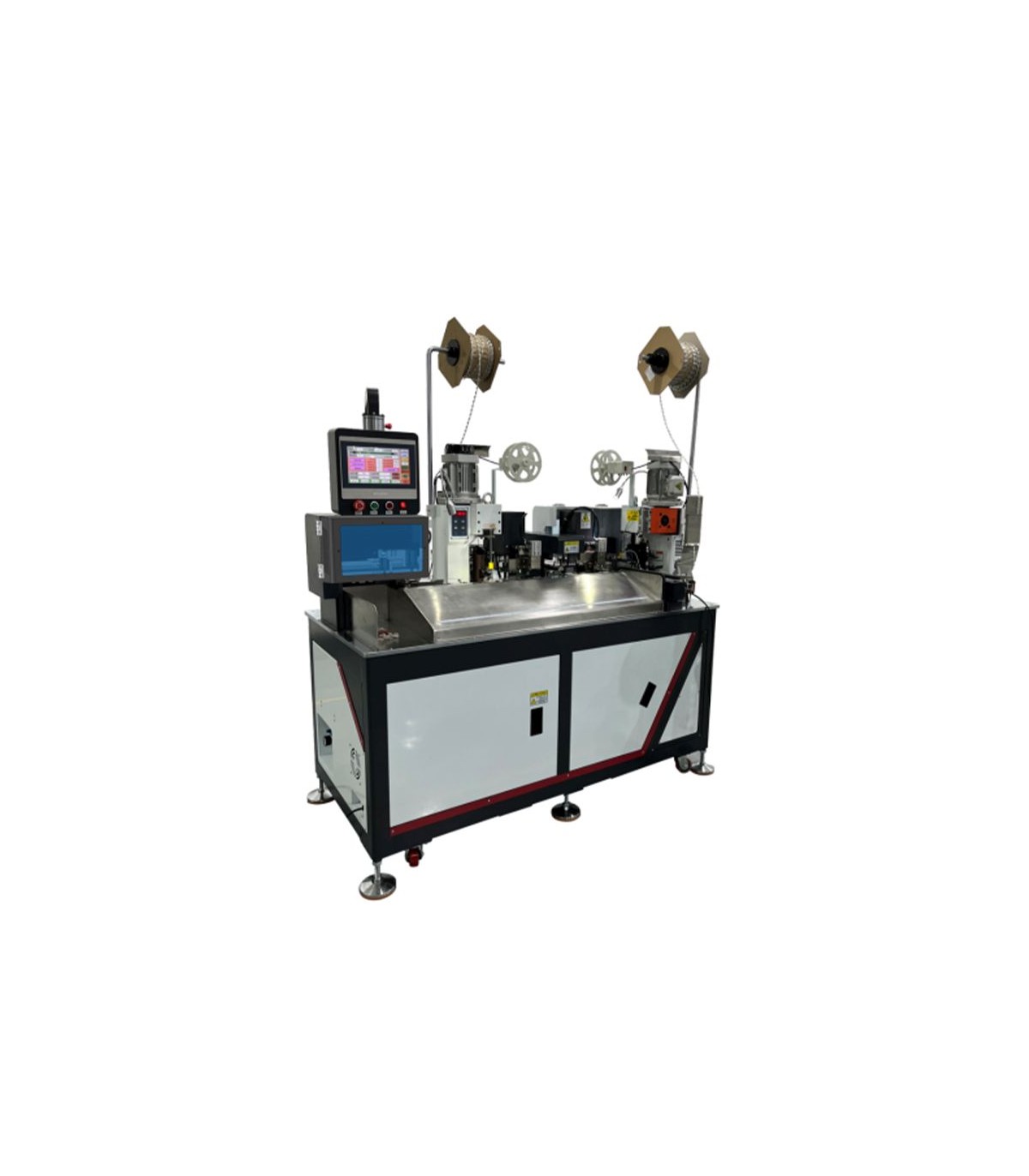

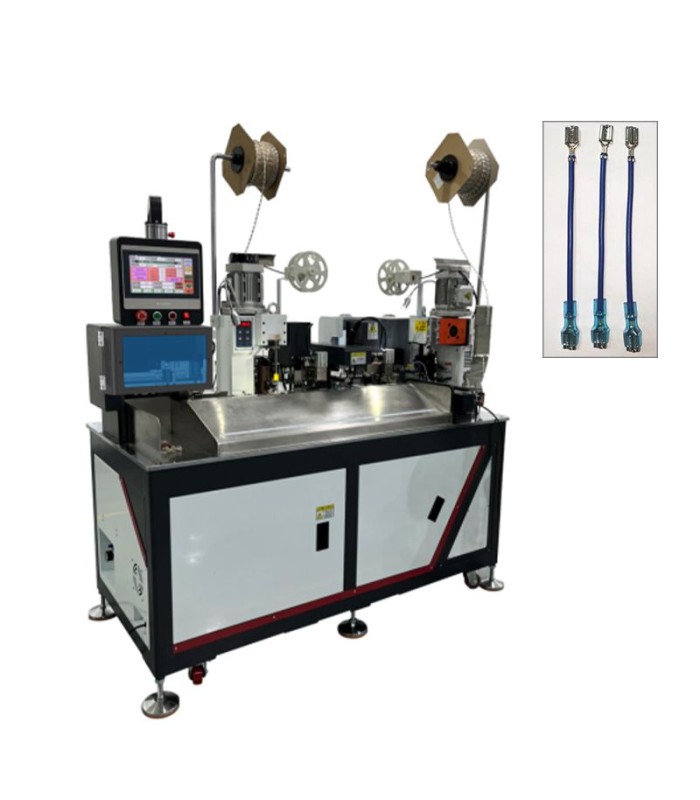

Macchina automatica per crimpatura, inserimento del terminale su ambo i lati

L’ RBEW8345 è una macchina completamente automatica che integra in un unico ciclo: taglio a misura, spelatura singola/doppia estremità, crimpatura ambo i lati e inserimento guaina su un lato con posizionamento in battuta. È pensata per cablaggi elettrici che richiedono alta produttività, qualità ripetibile e controlli di processo integrati.

Flusso di lavoro

1) Taglio a misura: lunghezze impostabili 90 - 9.999 mm; per cavi = 800 mm è previsto l’uso del nastro trasportatore in uscita.

2) Spelatura: singola o doppia estremità, 1 - 15 mm per lato.

3) Crimpatura doppio lato: forza di crimpatura 3,0 T, corsa 30 mm.

4) Inserimento guaina (su un lato): la macchina inserisce e porta in posizione la guaina (sheath) su una estremità e completa poi la crimpatura su ambo i lati.

Dati tecnici principali

Modello: RBEW8345

Sezione del cavo (mmq): 1,00 - 4,00 mmq

Sezione del cavo (AWG): 24 - 12 AWG

Lunghezza di taglio: 90 - 9.999 mm

Lunghezza di spelatura: 1 - 15 mm

Forza di crimpatura: 3,0 T (30 KN)

Corsa: 30 mm

Funzioni: taglio; spelatura singola/doppia; crimpatura singola/doppia; inserimento guaina su un singolo lato

Rilevamento anomalie: poca pressione dell'aria, cavo incastrato o mancanza di cavo

Controllo: touch screen

Produttività: 2.000 - 2.500 pz/h

Pressione dell'aria: 0,5 - 0,8 MPa

Tensione: AC 220 V monofase, 50/60 Hz

Peso: 500 kg

Dimensioni: 1700 × 900 × 1860 mm (L × W × H)
