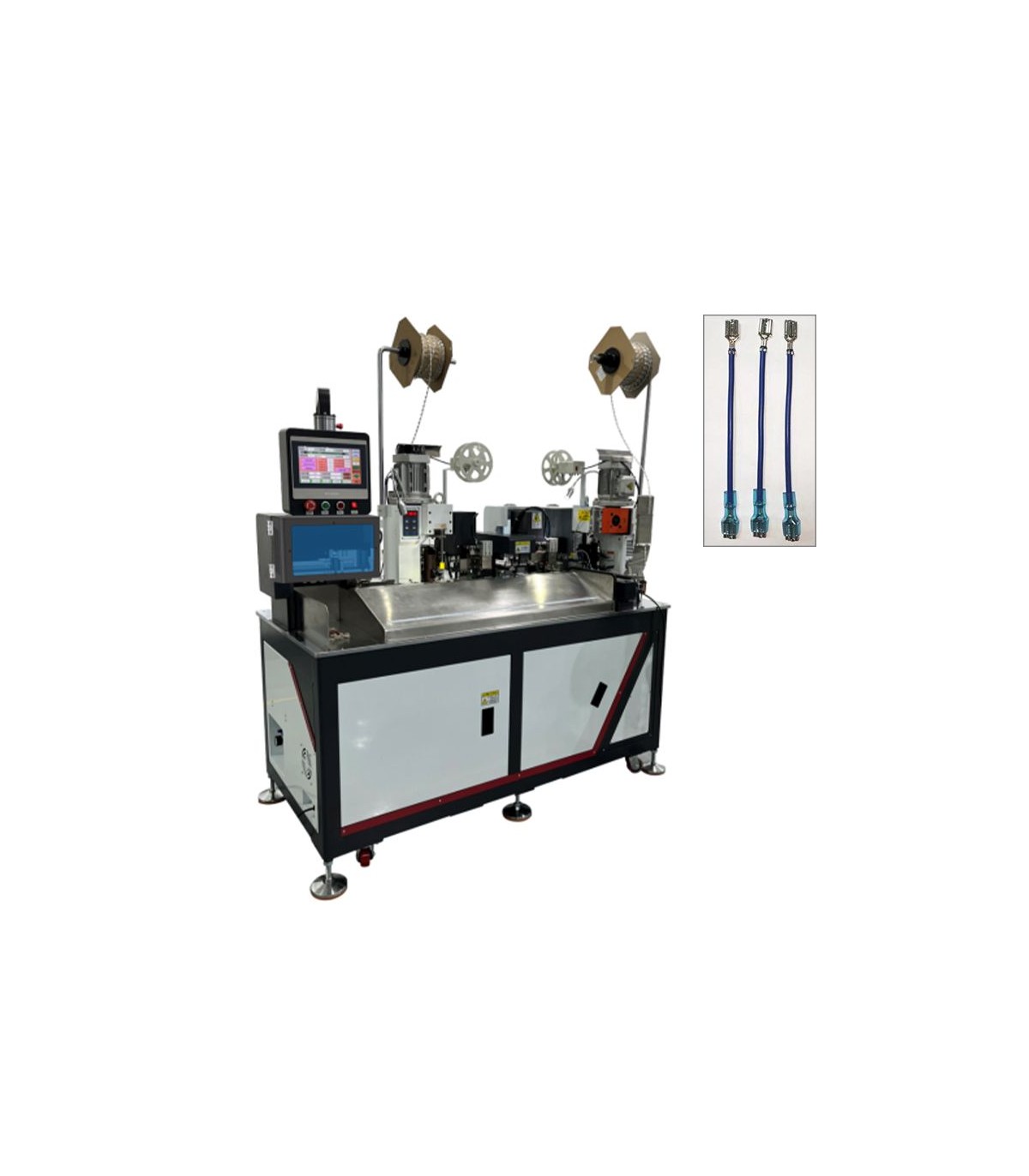

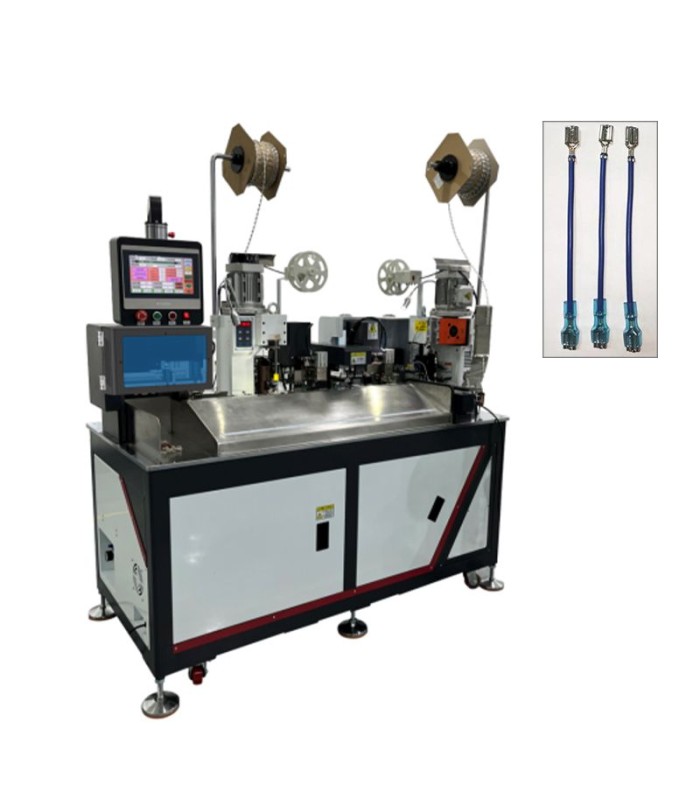

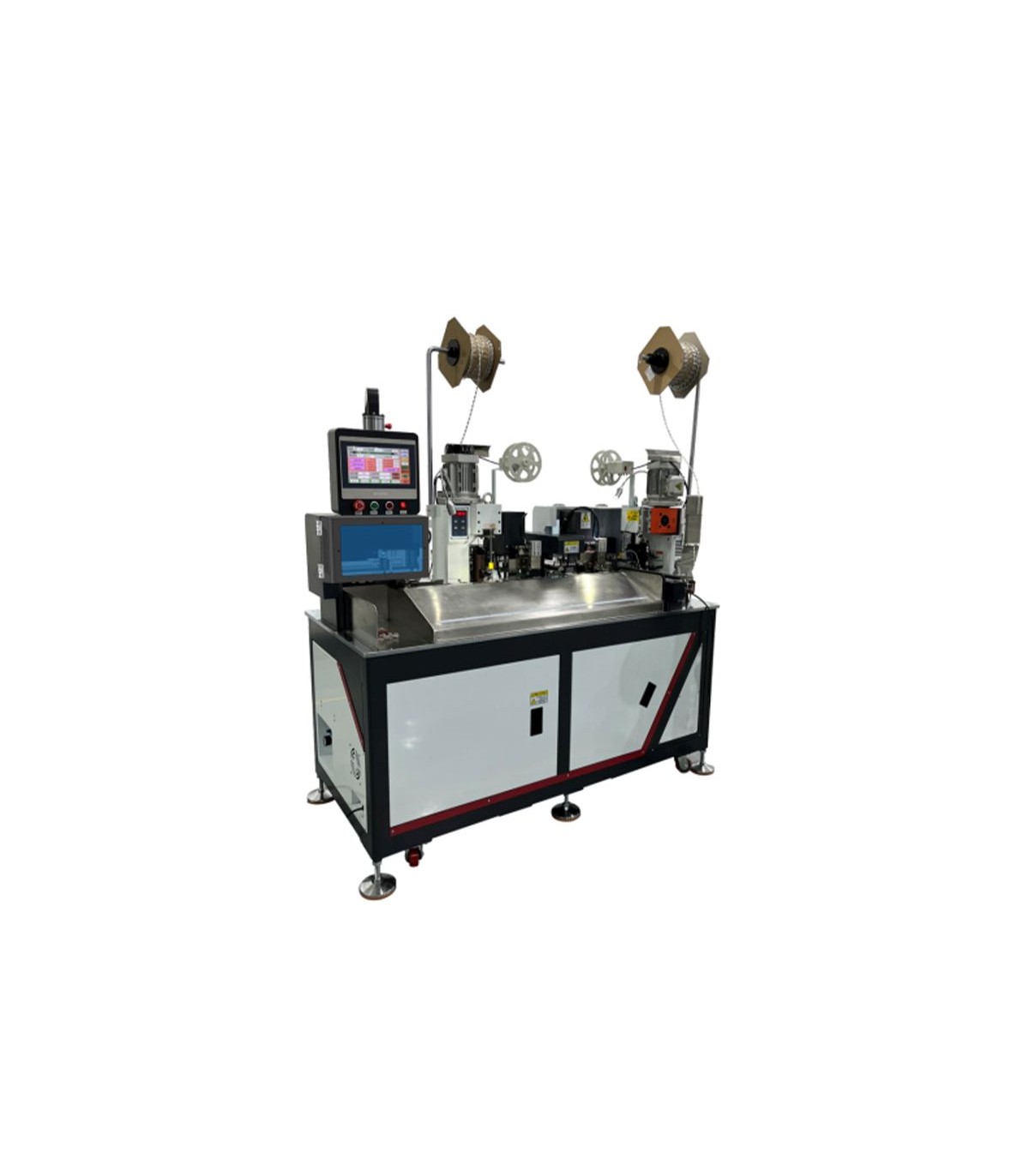

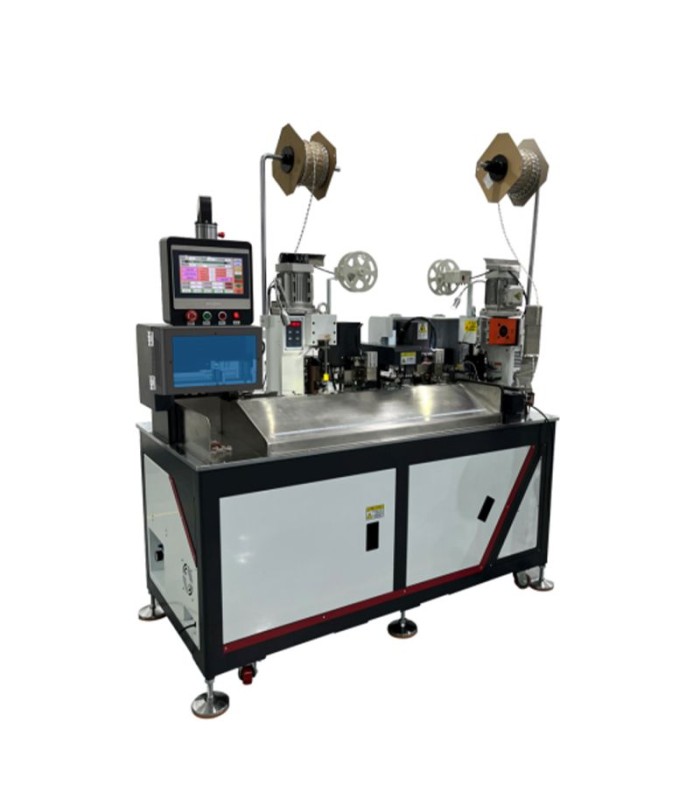

Máquina crimpadora automática, inserción de terminales en ambos lados.

La RBEW8345 es una máquina totalmente automática que integra en un solo ciclo: corte a medida, pelado en uno/dos extremos, crimpado en ambos lados e inserción de funda en un lado con posicionamiento a tope. Está pensada para arneses/cableados eléctricos que requieren alta productividad, calidad repetible y controles de proceso integrados.

Flujo de trabajo

1) Corte a medida: longitudes ajustables 90 - 9.999 mm; para cables = 800 mm se prevé el uso de la cinta transportadora de salida.

2) Pelado: uno o dos extremos, 1 - 15 mm por lado.

3) Crimpado doble lado: fuerza de crimpado 3,0 T, carrera 30 mm.

4) Inserción de funda (en un lado): la máquina inserta y posiciona la funda (sheath) en un extremo y luego completa el crimpado en ambos lados.

Datos técnicos principales

Modelo: RBEW8345

Sección del cable (mm²): 1,00 - 4,00 mm²

Sección del cable (AWG): 24 - 12 AWG

Longitud de corte: 90 - 9.999 mm

Longitud de pelado: 1 - 15 mm

Fuerza de crimpado: 3,0 T (30 kN)

Carrera: 30 mm

Funciones: corte; pelado en uno/dos extremos; crimpado simple/doble; inserción de funda en un solo lado

Detección de anomalías: baja presión de aire, cable atascado o falta de cable

Control: pantalla táctil

Productividad: 2.000 - 2.500 pcs/h

Presión de aire: 0,5 - 0,8 MPa

Tensión: AC 220 V monofásica, 50/60 Hz

Peso: 500 kg

Dimensiones: 1700 × 900 × 1860 mm (L × W × H)
