Crimpautomat, beidseitiges Einstecken der Kontakte

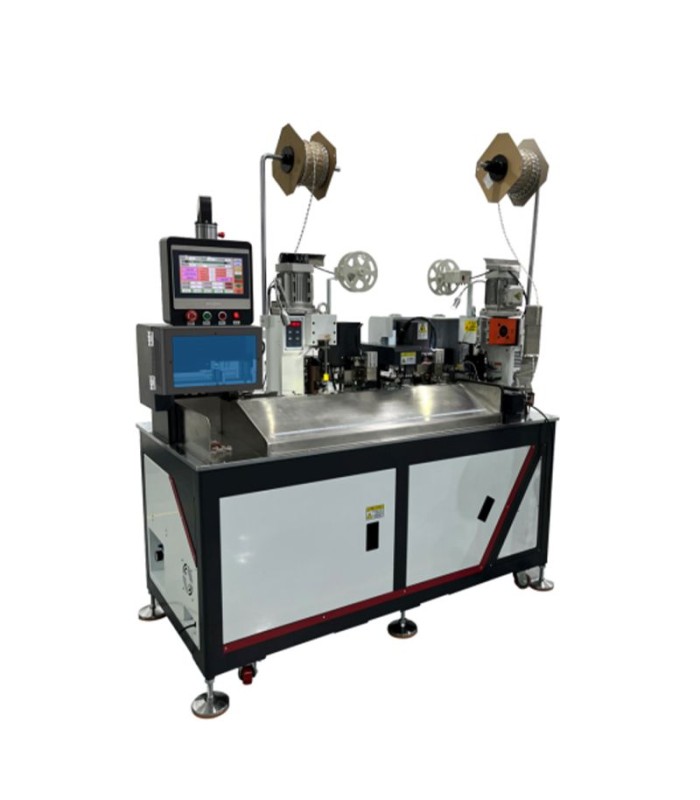

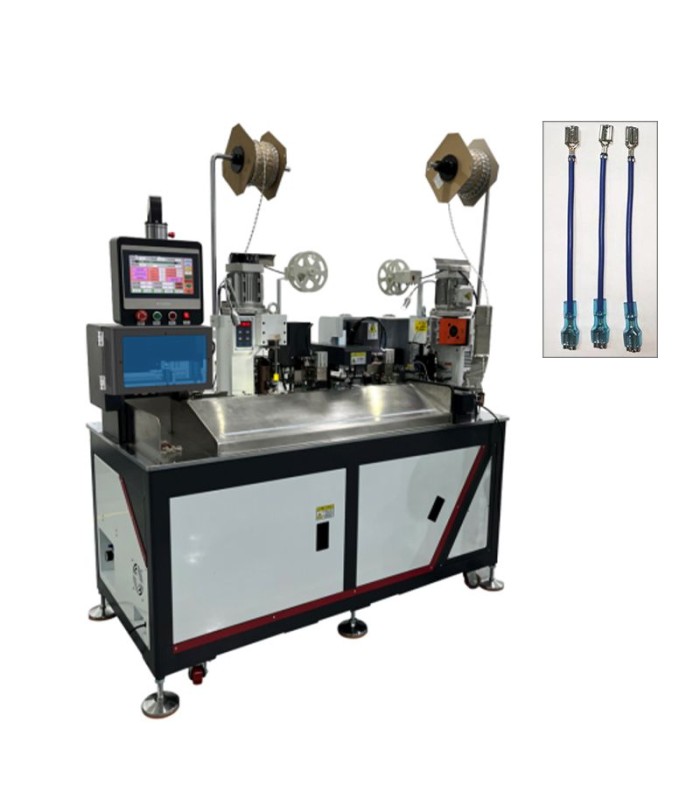

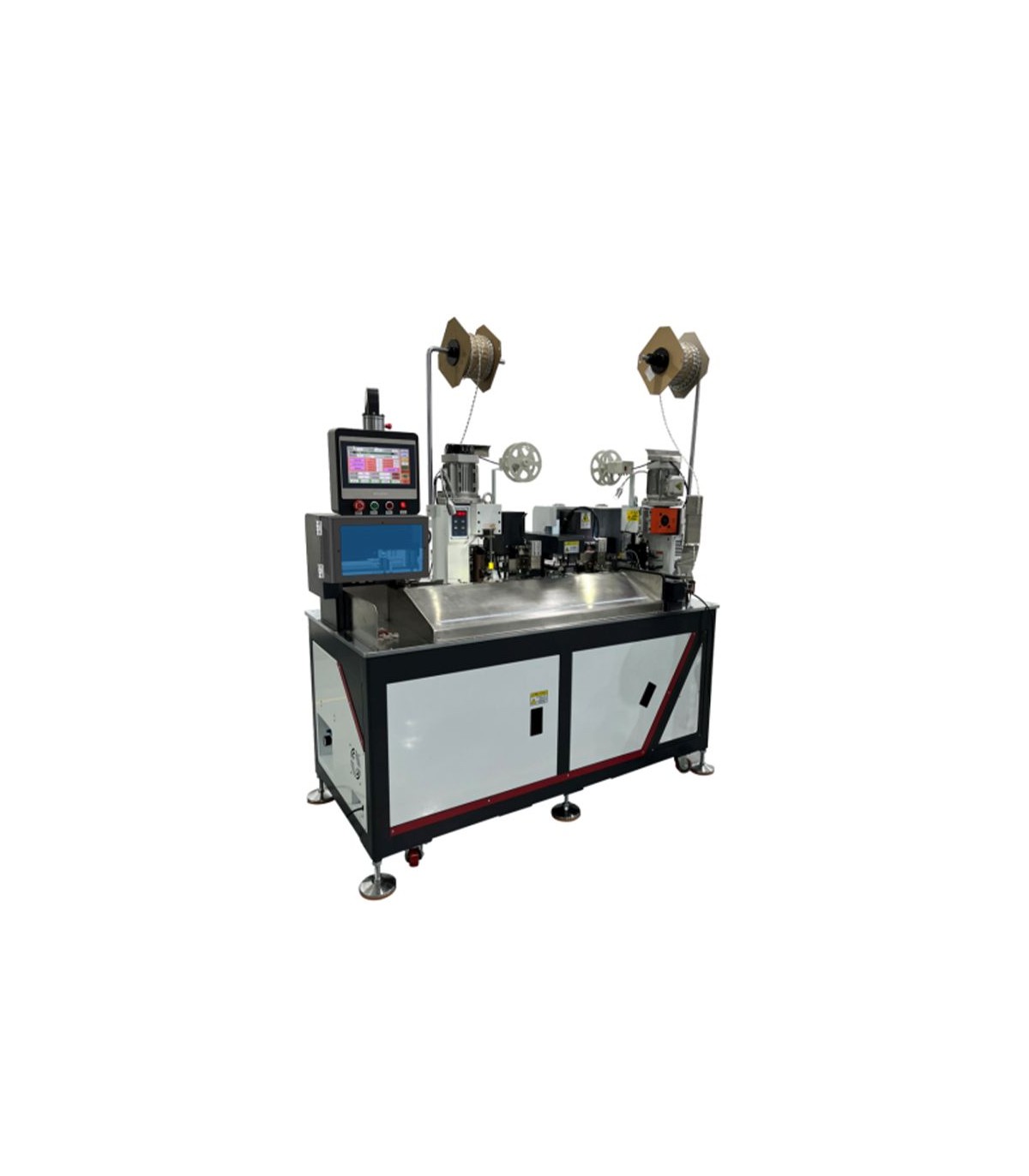

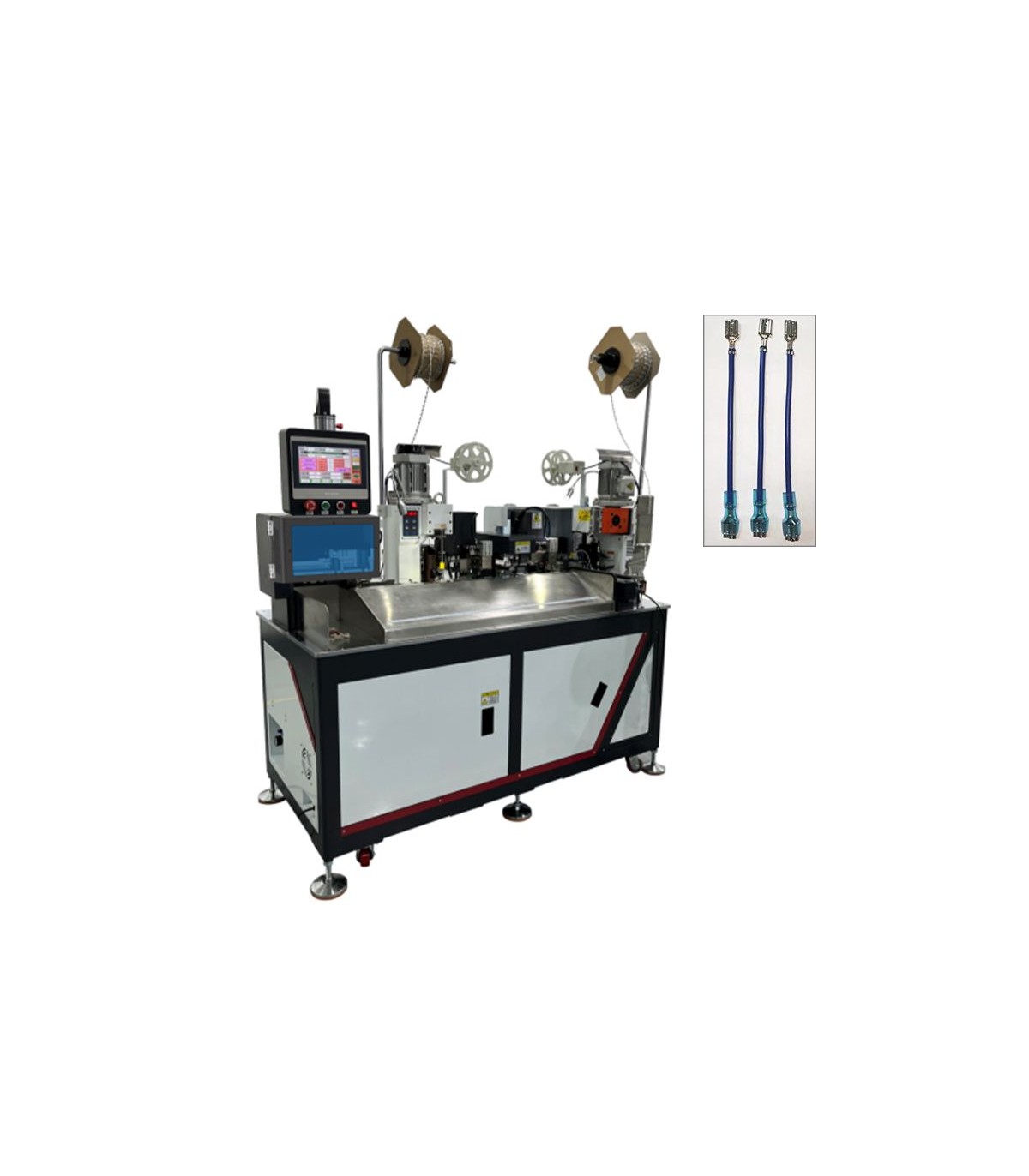

Die RBEW8345 ist eine vollautomatische Maschine, die in einem einzigen Zyklus integriert: Ablängen, ein-/beidseitiges Abisolieren, beidseitiges Crimpen und Schrumpfschlauch-/Hülseneinführung auf einer Seite mit Anschlagpositionierung. Sie ist für Kabelbäume ausgelegt, die hohe Produktivität, wiederholbare Qualität und integrierte Prozesskontrollen erfordern.

Arbeitsablauf

1) Ablängen: einstellbare Längen 90 - 9.999 mm; bei Kabeln = 800 mm ist die Verwendung des Auslauf-Förderbands vorgesehen.

2) Abisolieren: ein- oder beidseitig, 1 - 15 mm pro Seite.

3) Beidseitiges Crimpen: Crimpkraft 3,0 T, Hub 30 mm.

4) Hülseneinführung (einseitig): die Maschine führt die Hülse (sheath) an einem Ende ein und positioniert sie am Anschlag, anschließend erfolgt das Crimpen auf beiden Seiten.

Wichtige technische Daten

Modell: RBEW8345

Kabelquerschnitt (mm²): 1,00 - 4,00 mm²

Kabelquerschnitt (AWG): 24 - 12 AWG

Schnittlänge: 90 - 9.999 mm

Abisolierlänge: 1 - 15 mm

Crimpkraft: 3,0 T (30 kN)

Hub: 30 mm

Funktionen: Ablängen; ein-/beidseitiges Abisolieren; ein-/beidseitiges Crimpen; Hülseneinführung nur auf einer Seite

Fehlererkennung: zu geringer Luftdruck, Kabelstau oder fehlendes Kabel

Steuerung: Touchscreen

Produktivität: 2.000 - 2.500 Stk./h

Luftdruck: 0,5 - 0,8 MPa

Spannung: AC 220 V einphasig, 50/60 Hz

Gewicht: 500 kg

Abmessungen: 1700 × 900 × 1860 mm (L × B × H)
