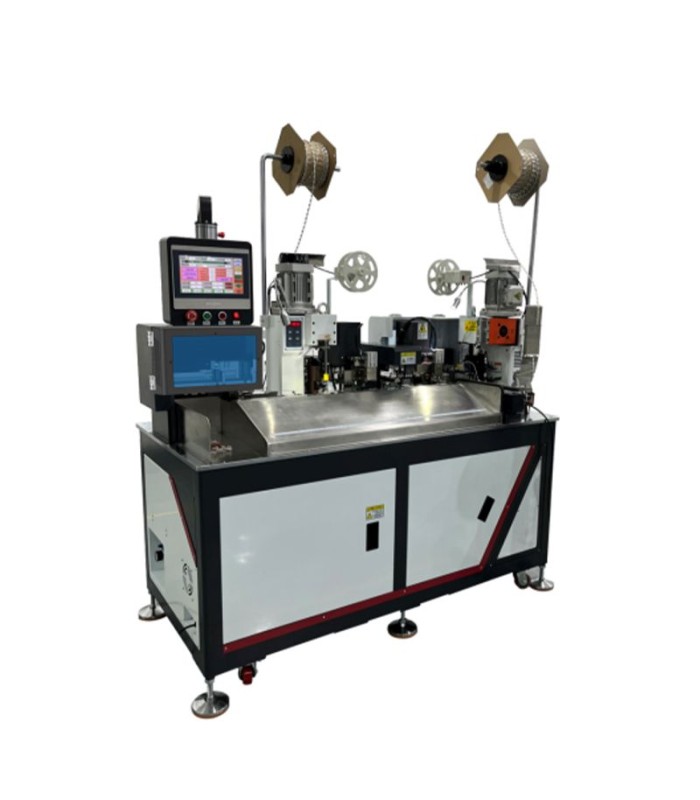

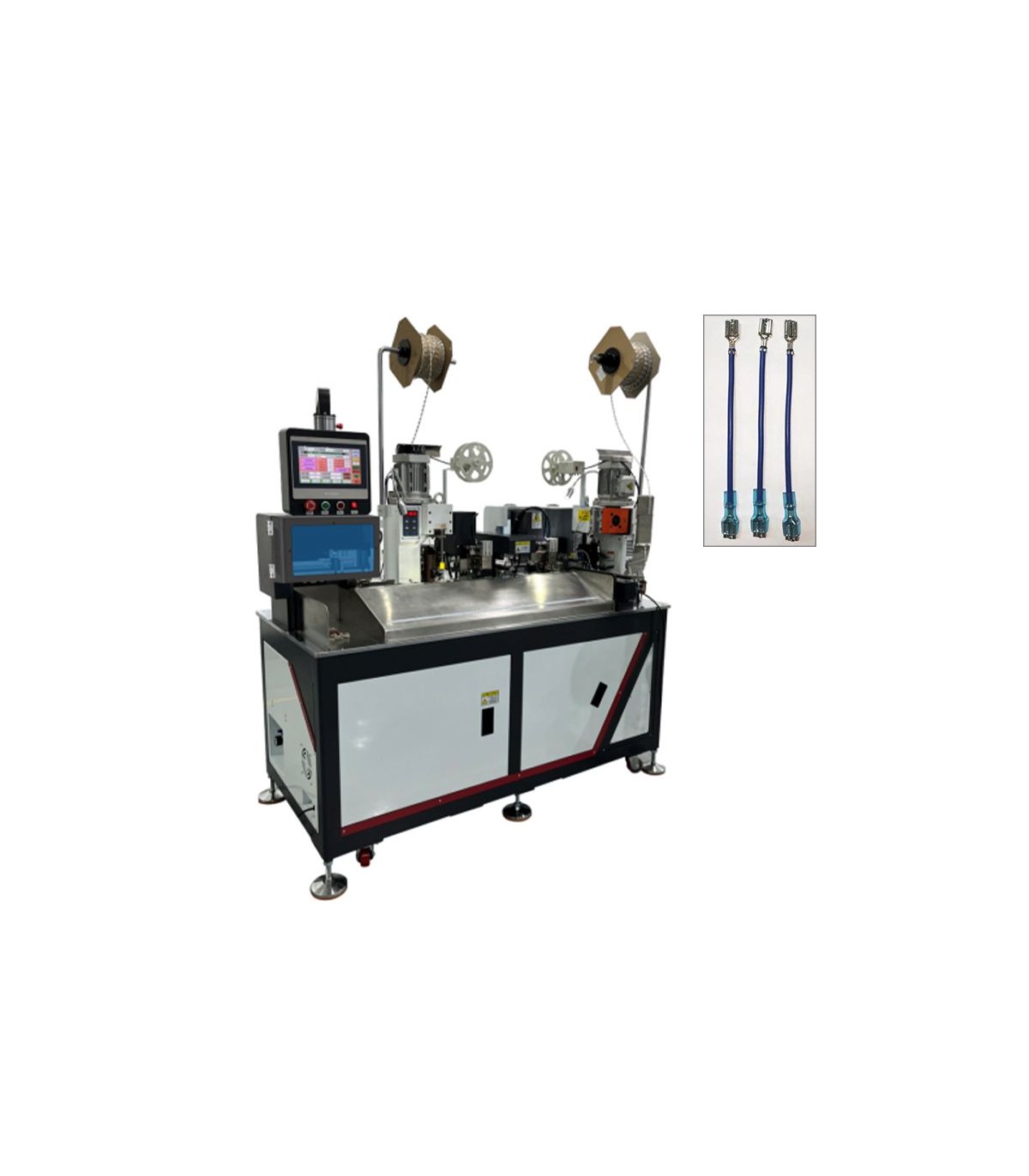

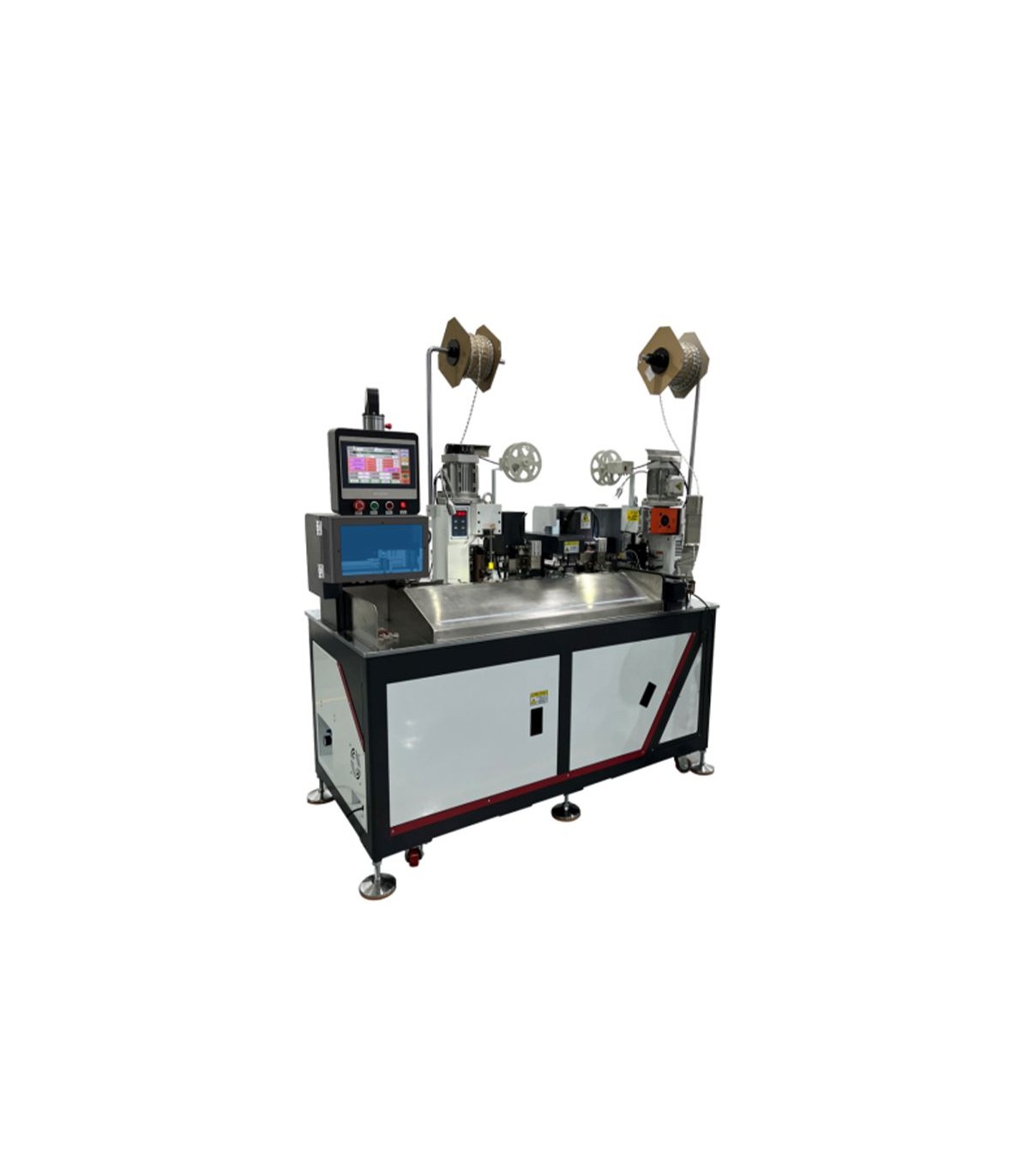

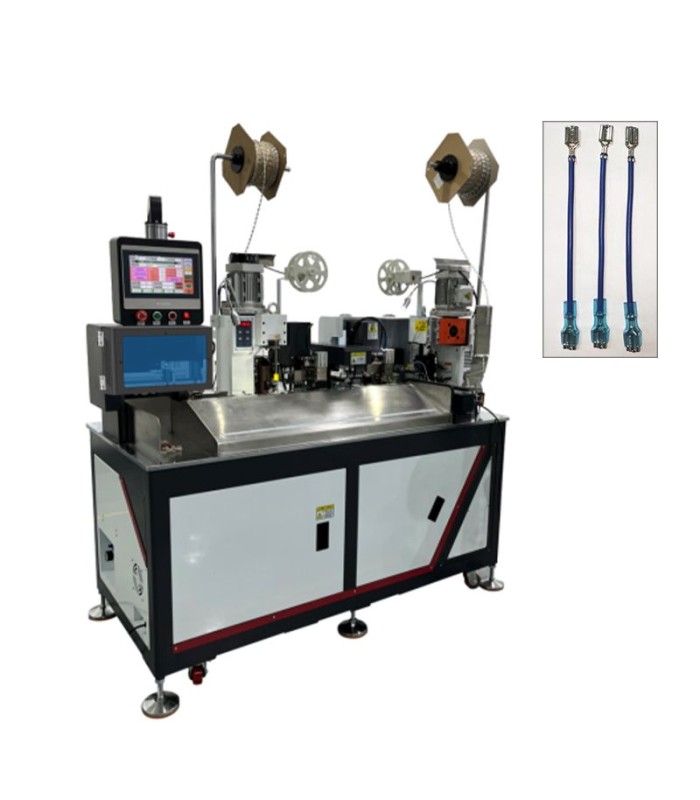

Machine à sertir automatique, insertion des cosses des deux côtés

La RBEW8345 est une machine entièrement automatique qui intègre en un seul cycle : coupe à longueur, dénudage simple/double extrémité, sertissage des deux côtés et insertion de gaine sur un côté avec positionnement en butée. Elle est conçue pour les faisceaux électriques nécessitant une haute productivité, une qualité répétable et des contrôles de process intégrés.

Flux de travail

1) Coupe à longueur : longueurs réglables 90 - 9 999 mm ; pour des câbles = 800 mm, l’utilisation du convoyeur de sortie est prévue.

2) Dénudage : simple ou double extrémité, 1 - 15 mm par côté.

3) Sertissage double côté : force de sertissage 3,0 T, course 30 mm.

4) Insertion de gaine (sur un côté) : la machine insère et positionne la gaine (sheath) sur une extrémité puis termine le sertissage sur les deux côtés.

Données techniques principales

Modèle : RBEW8345

Section de câble (mm²) : 1,00 - 4,00 mm²

Section de câble (AWG) : 24 - 12 AWG

Longueur de coupe : 90 - 9 999 mm

Longueur de dénudage : 1 - 15 mm

Force de sertissage : 3,0 T (30 kN)

Course : 30 mm

Fonctions : coupe ; dénudage simple/double ; sertissage simple/double ; insertion de gaine sur un seul côté

Détection d’anomalies : faible pression d’air, câble coincé ou absence de câble

Commande : écran tactile

Productivité : 2 000 - 2 500 pcs/h

Pression d’air : 0,5 - 0,8 MPa

Tension : AC 220 V monophasé, 50/60 Hz

Poids : 500 kg

Dimensions : 1700 × 900 × 1860 mm (L × l × H)
