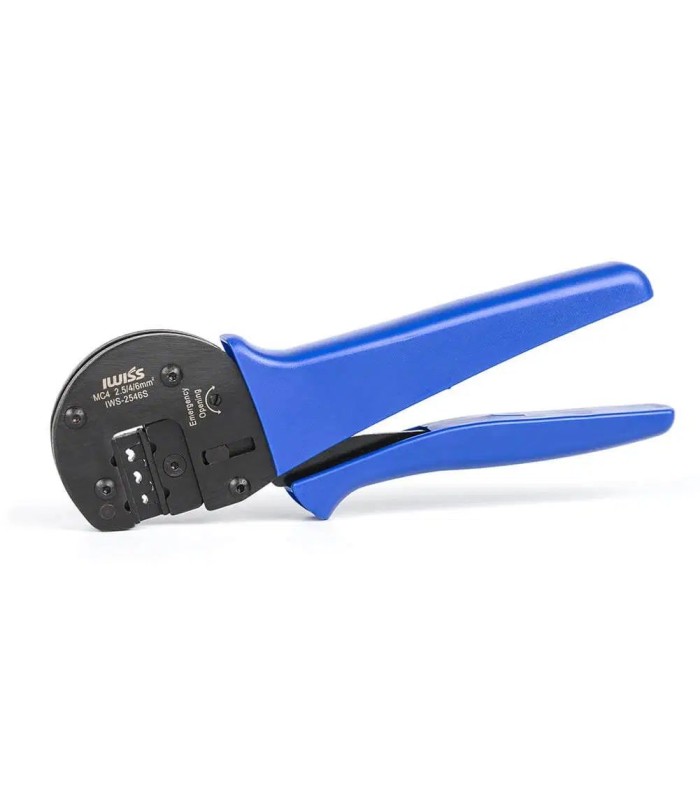

Pinza per terminali MC4 AWG 14-10

La RBIWS-2546S nasce per crimpare in modo ripetibile i contatti solari (pin maschio e femmina) su cavi fotovoltaici nelle sezioni da 2,5 a 6 mmq (equivalenti AWG 14 - 10).

Vantaggi

1) Crimpatura più uniforme e ripetibile: la pinza ha un meccanismo a cricchetto ad alta precisione, che aiuta a completare correttamente la chiusura e riduce gli errori dell’operatore.

2) Meno fatica: impugnatura ergonomica per lavorare più a lungo con maggiore comfort.

3) Struttura robusta: costruzione in acciaio per un uso continuativo.

Passaggi principali per l'utilizzo

- Realizzare cavi PV su misura (stringhe, prolunghe, derivazioni)

- Preparare cablaggi per inverter, quadri, sistemi di accumulo con l'utilizzo dei connettori MC4

1) Spelare il cavo PV alla misura corretta per il contatto.

2) Inserire il conduttore nel contatto solare (maschio o femmina).

3) Posizionare il contatto nella pinza (con l’aiuto del locator) e chiudi fino al completamento del ciclo del cricchetto.

4) Verificare visivamente e con una leggera trazione che la crimpatura sia stabile.

Caratteristiche tecniche

Modello: RBIWS-2546S

Applicazione: crimpatura per terminali e connettori MC4

Sezione del cavo (in mmq): 2,5 - 4 - 6 mmq

Sezione del cavo (in AWG): 14 - 10 AWG

Meccanismo: a cricchetto

Impugnatura: ergonomica

Terminali compatibili: solari MC4 (IWS4) maschio e femmina

Tipolgia di matrice: matrice fissa

Peso: 0,68 kg

Colore: blu
