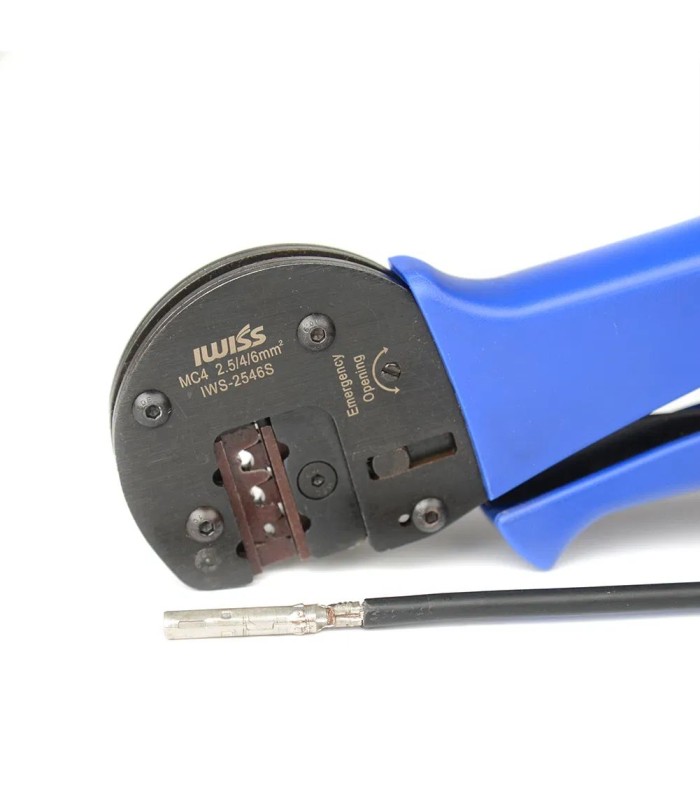

Pince pour cosses MC4 AWG 14-10

La RBIWS-2546S est conçue pour sertir de manière répétable les contacts solaires (broches mâle et femelle) sur des câbles photovoltaïques dans les sections de 2,5 à 6 mm² (équivalent AWG 14 - 10).

Avantages

1) Sertissage plus uniforme et répétable : la pince dispose d’un mécanisme à cliquet de haute précision, qui aide à terminer correctement le sertissage et réduit les erreurs de l’opérateur.

2) Moins de fatigue : poignée ergonomique pour travailler plus longtemps avec plus de confort.

3) Structure robuste : construction en acier pour un usage continu.

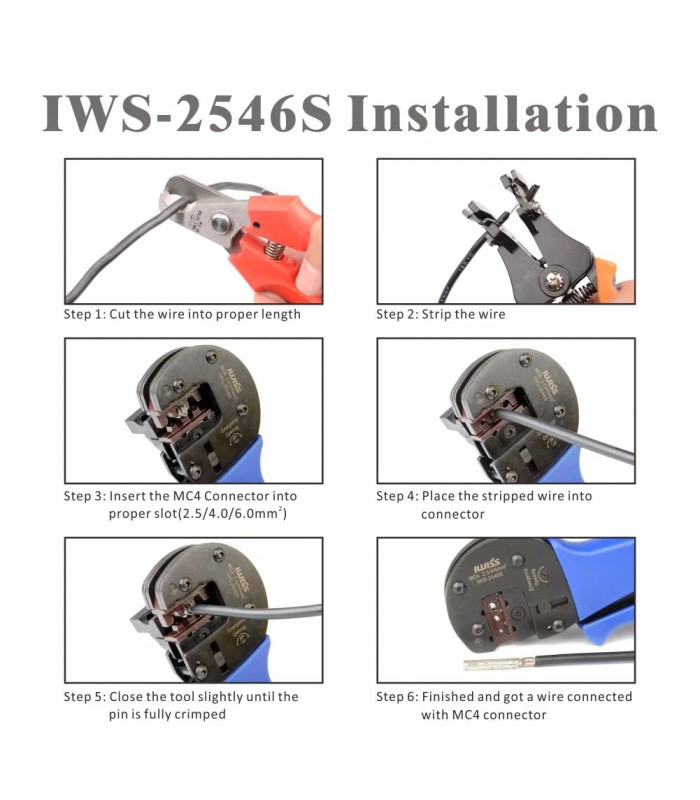

Étapes principales d’utilisation

- Réaliser des câbles PV sur mesure (strings, rallonges, dérivations)

- Préparer des câblages pour onduleurs, coffrets, systèmes de stockage avec des connecteurs MC4

1) Dénuder le câble PV à la longueur correcte pour le contact.

2) Insérer le conducteur dans le contact solaire (mâle ou femelle).

3) Positionner le contact dans la pince (à l’aide du locator) et fermer jusqu’à la fin du cycle du cliquet.

4) Vérifier visuellement et avec une légère traction que le sertissage est stable.

Caractéristiques techniques

Modèle: RBIWS-2546S

Application: sertissage pour terminaux et connecteurs MC4

Section de câble (mm²): 2,5 - 4 - 6 mm²

Section de câble (AWG): 14 - 10 AWG

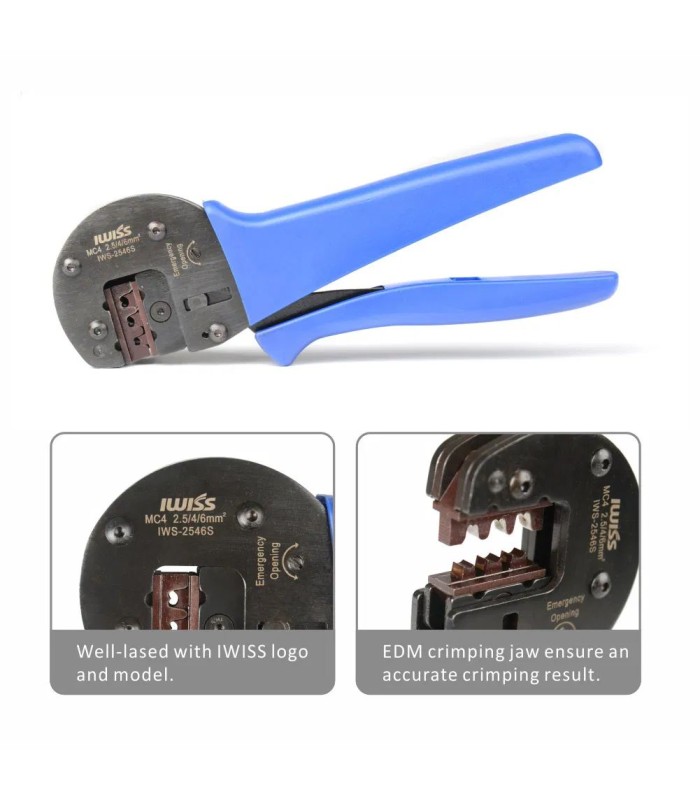

Mécanisme: à cliquet

Poignée: ergonomique

Terminaux compatibles: solaires MC4 (IWS4) mâle et femelle

Type de matrice: matrice fixe

Poids: 0,68 kg

Couleur: bleu
