Klemme für MC4 AWG 14-10 Klemmen

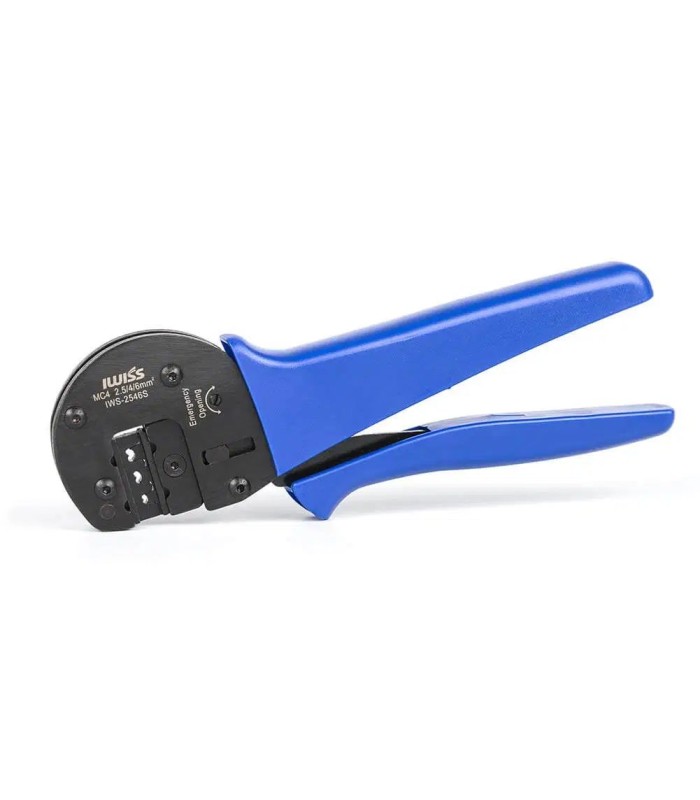

Die RBIWS-2546S ist für das wiederholgenaue Crimpen von Solarkontakten (männliche und weibliche Pins) an Photovoltaik-Kabeln in Querschnitten von 2,5 bis 6 mm² (entspricht AWG 14 - 10) ausgelegt.

Vorteile

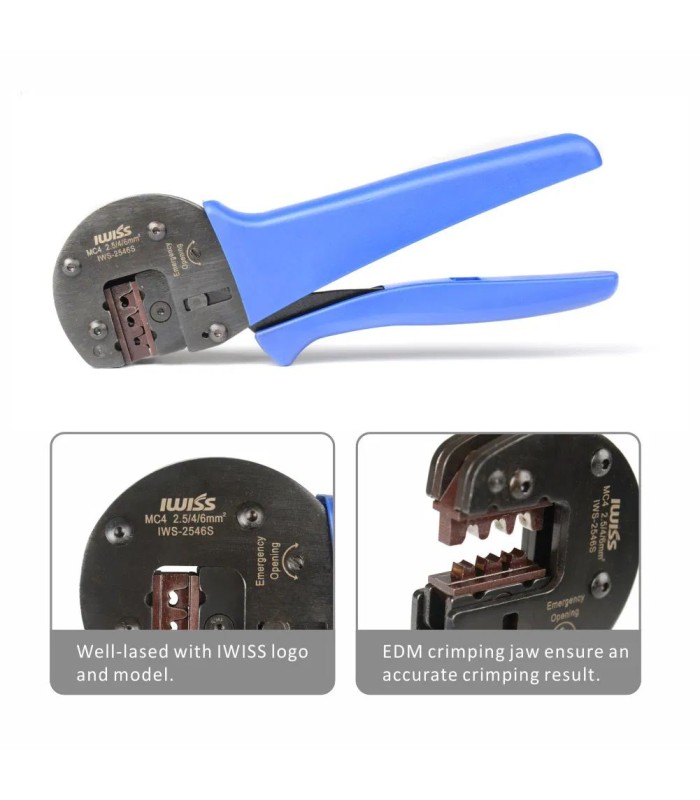

1) Gleichmäßigeres und wiederholbares Crimpen: Die Zange verfügt über einen hochpräzisen Ratschenmechanismus, der das korrekte Schließen unterstützt und Bedienfehler reduziert.

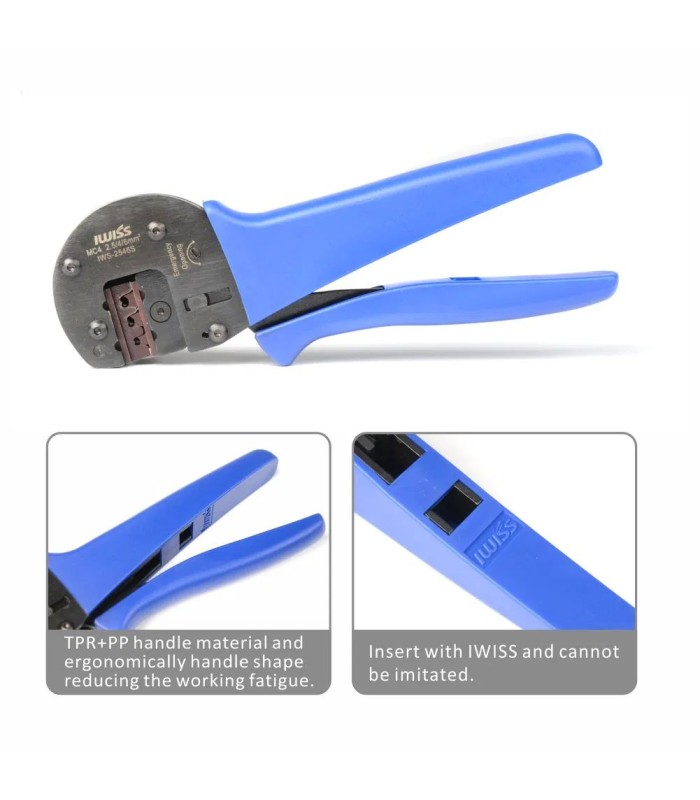

2) Weniger Ermüdung: ergonomischer Griff für längeres Arbeiten mit mehr Komfort.

3) Robuste Bauweise: Stahlkonstruktion für den Dauereinsatz.

Hauptschritte zur Anwendung

- Maßgefertigte PV-Kabel herstellen (Strings, Verlängerungen, Abzweigungen)

- Verdrahtungen für Wechselrichter, Verteilerkästen, Speicher-Systeme mit MC4-Steckverbindern vorbereiten

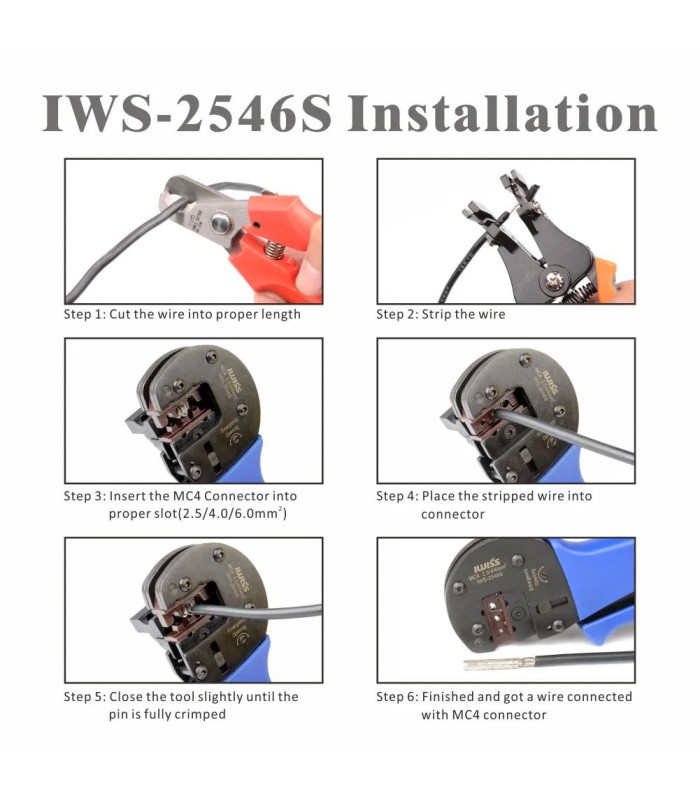

1) Das PV-Kabel auf die korrekte Länge für den Kontakt abisolieren.

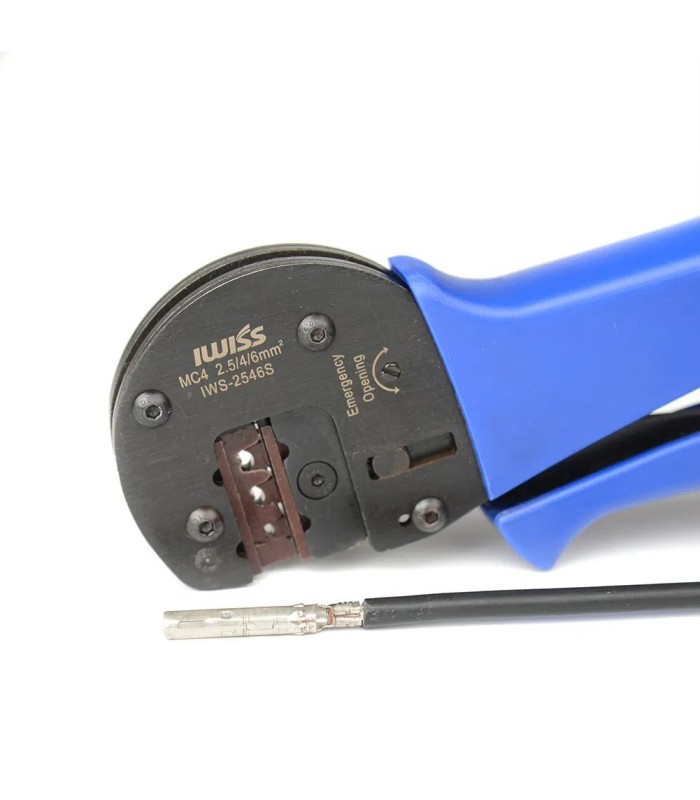

2) Den Leiter in den Solarkontakt einsetzen (männlich oder weiblich).

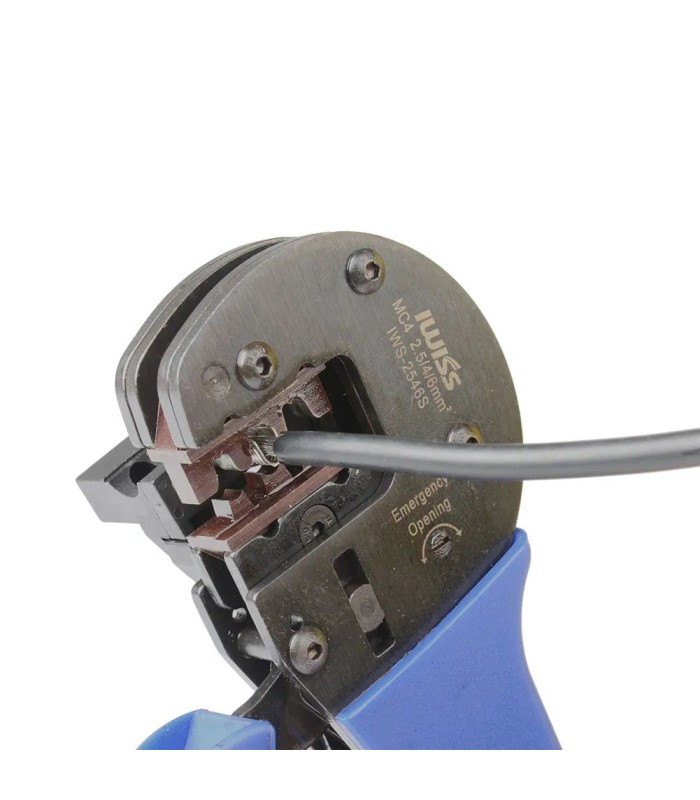

3) Den Kontakt in die Zange einsetzen (mit Hilfe des Locator) und schließen, bis der Ratschen-Zyklus vollständig abgeschlossen ist.

4) Visuell prüfen und mit leichtem Zug testen, dass die Crimpung stabil ist.

Technische Daten

Modell: RBIWS-2546S

Anwendung: Crimpen für MC4-Terminals und -Steckverbinder

Kabelquerschnitt (mm²): 2,5 - 4 - 6 mm²

Kabelquerschnitt (AWG): 14 - 10 AWG

Mechanismus: Ratsche

Griff: ergonomisch

Kompatible Terminals: Solar MC4 (IWS4) männlich und weiblich

Matrizenart: feste Matrize

Gewicht: 0,68 kg

Farbe: blau
