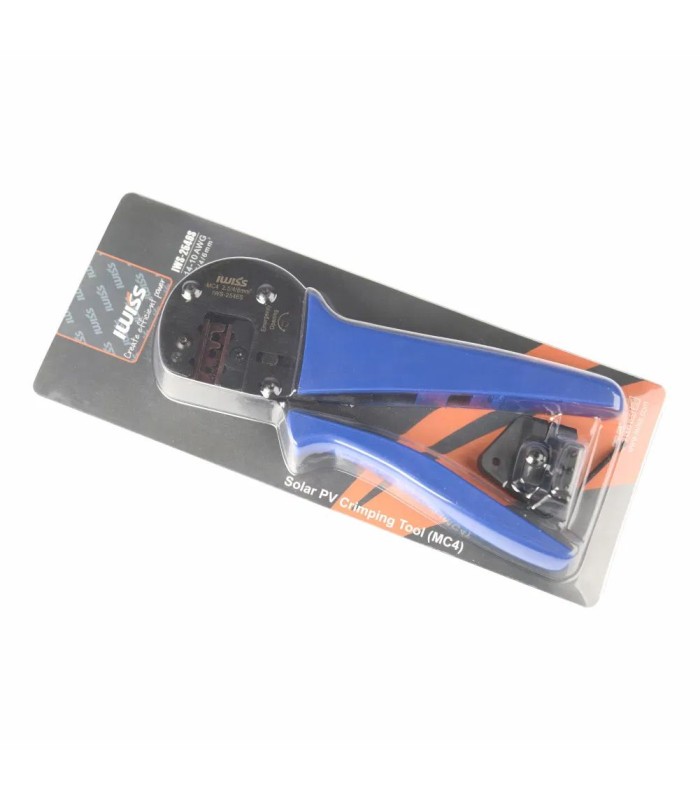

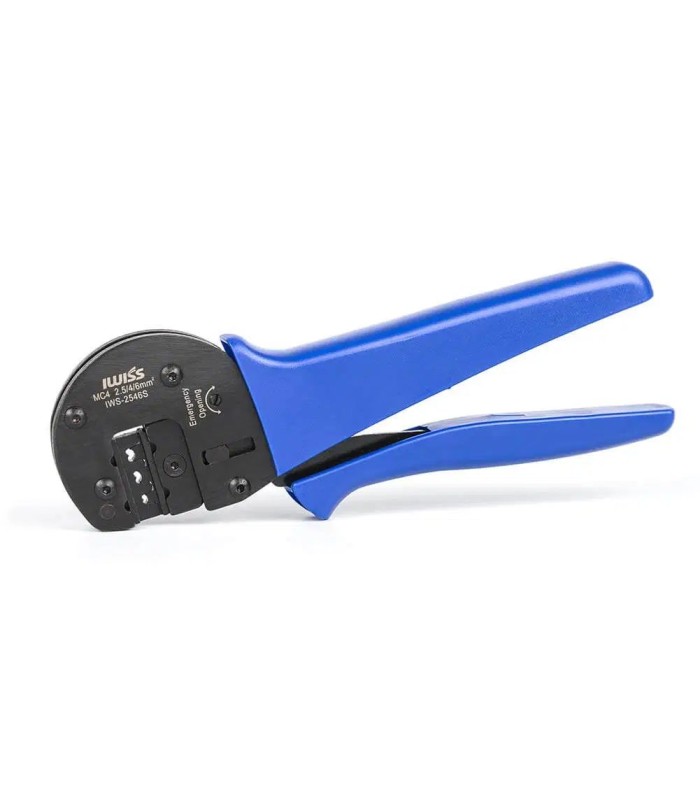

Abrazadera para terminales MC4 AWG 14-10

La RBIWS-2546S está diseñada para crimpar de forma repetible los contactos solares (pin macho y hembra) en cables fotovoltaicos en secciones de 2,5 a 6 mm² (equivalente AWG 14 - 10).

Ventajas

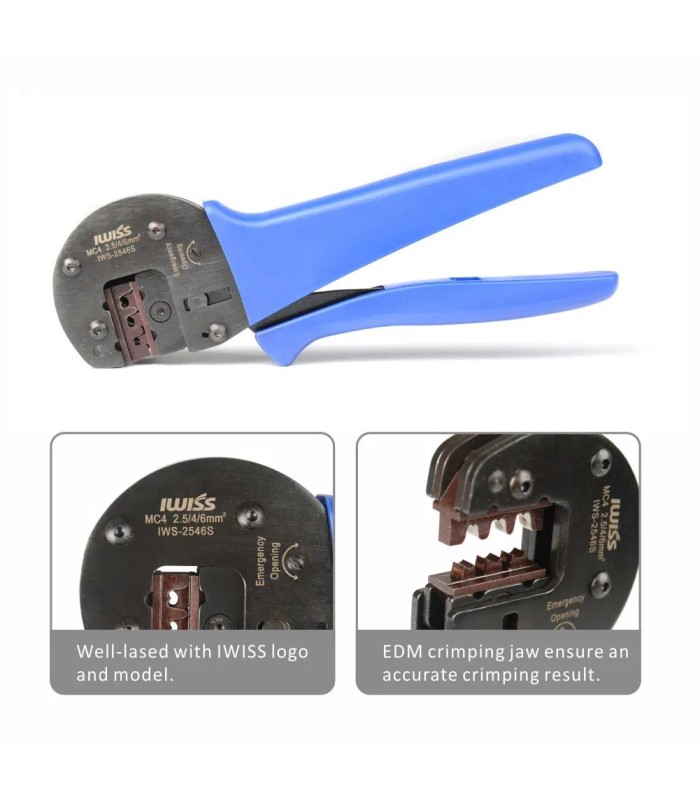

1) Crimpado más uniforme y repetible: la pinza incorpora un mecanismo de carraca de alta precisión, que ayuda a completar correctamente el cierre y reduce los errores del operario.

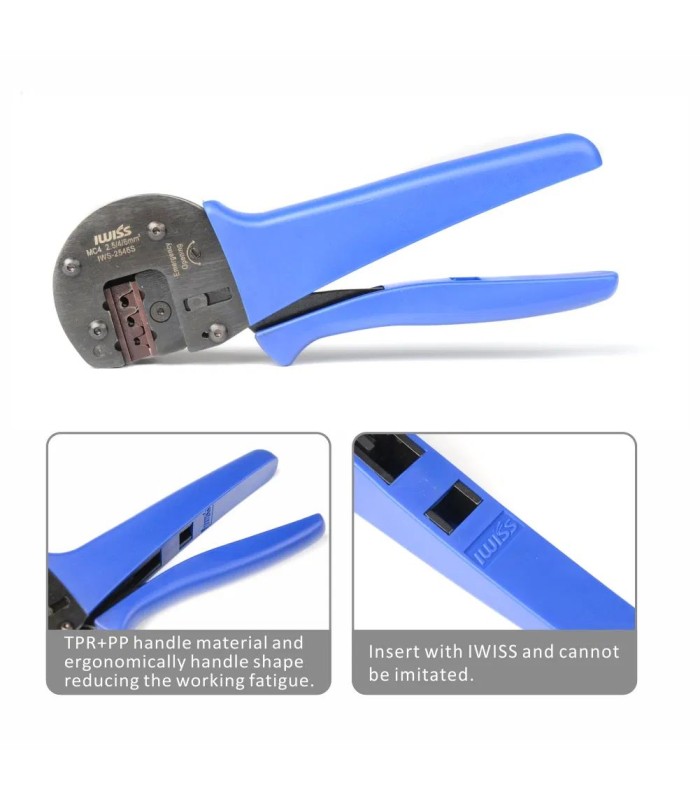

2) Menos fatiga: empuñadura ergonómica para trabajar más tiempo con mayor comodidad.

3) Estructura robusta: construcción en acero para uso continuo.

Pasos principales de uso

- Realizar cables PV a medida (strings, prolongadores, derivaciones)

- Preparar cableados para inversores, cuadros, sistemas de almacenamiento utilizando conectores MC4

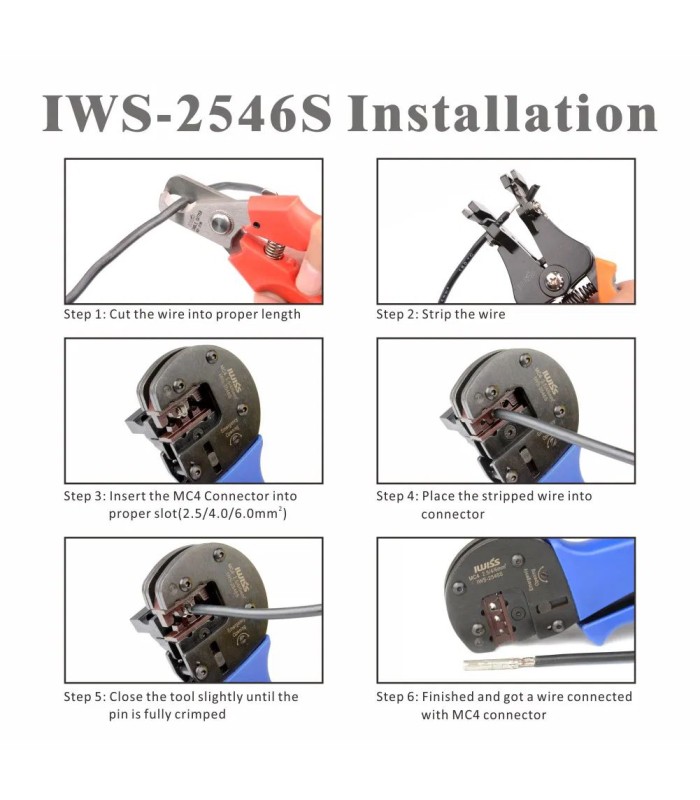

1) Pelar el cable PV a la medida correcta para el contacto.

2) Insertar el conductor en el contacto solar (macho o hembra).

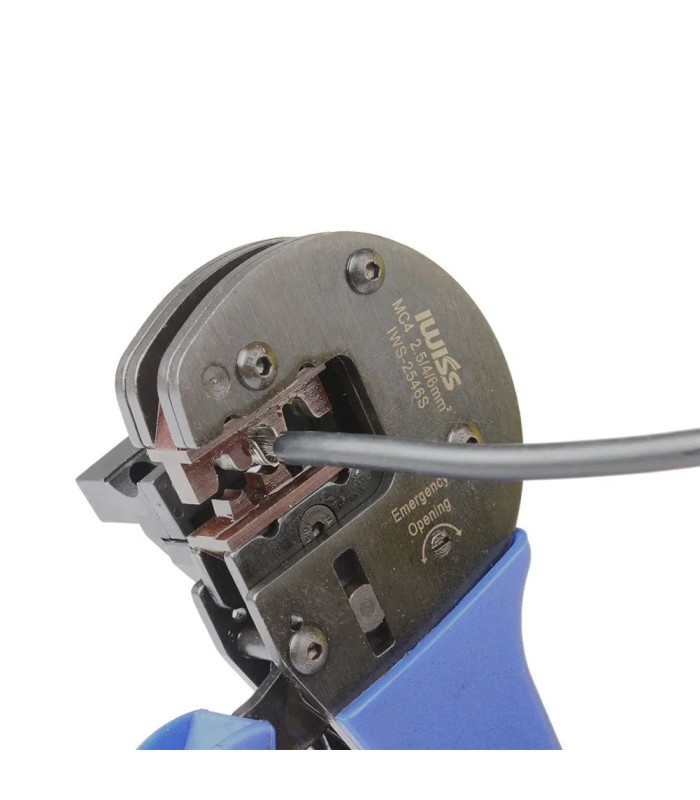

3) Colocar el contacto en la pinza (con ayuda del locator) y cerrar hasta completar el ciclo de la carraca.

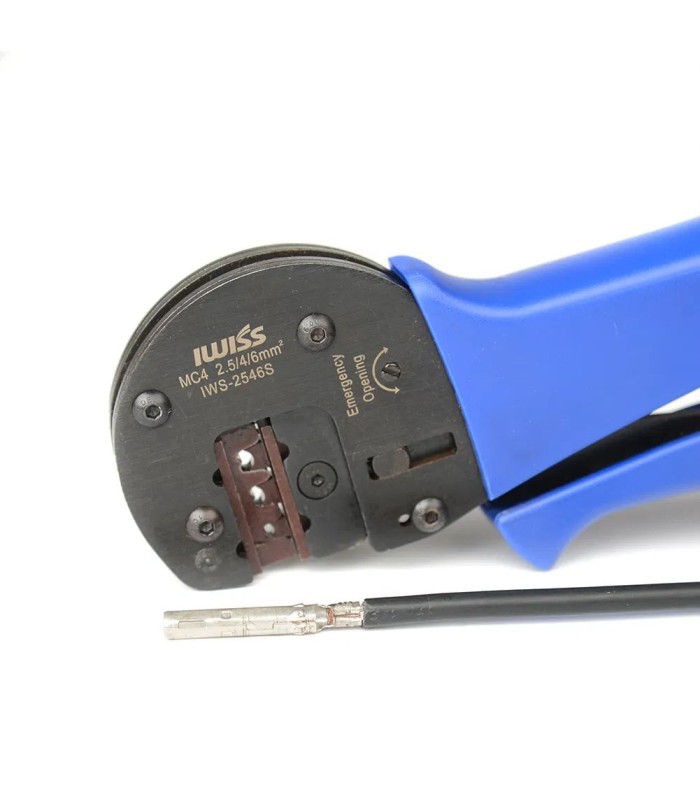

4) Verificar visualmente y con un ligero tirón que el crimpado sea estable.

Características técnicas

Modelo: RBIWS-2546S

Aplicación: crimpado para terminales y conectores MC4

Sección del cable (mm²): 2,5 - 4 - 6 mm²

Sección del cable (AWG): 14 - 10 AWG

Mecanismo: carraca

Empuñadura: ergonómica

Terminales compatibles: solares MC4 (IWS4) macho y hembra

Tipo de matriz: matriz fija

Peso: 0,68 kg

Color: azul
