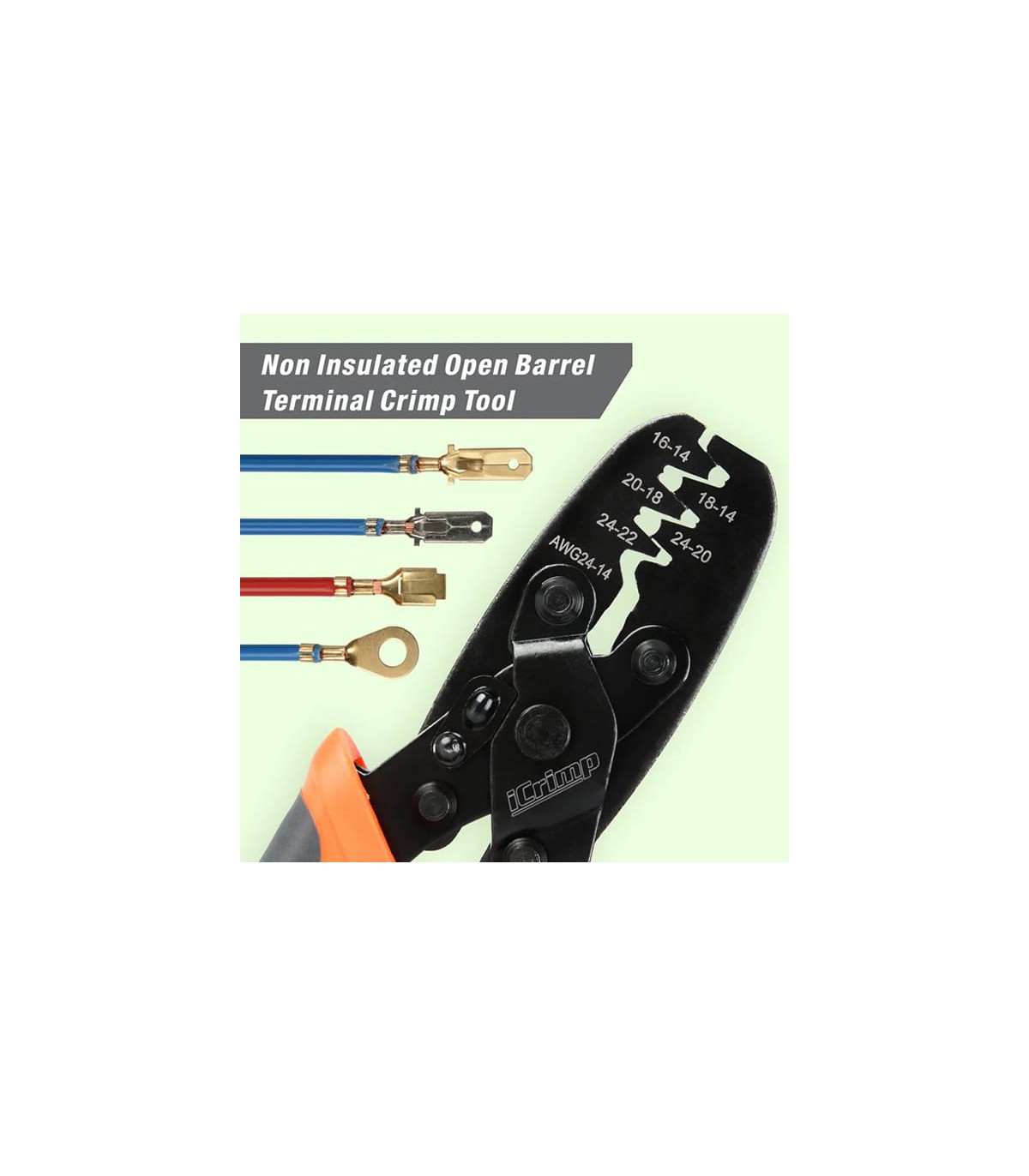

Pinza a crimpare per terminali non isolati (Molex, Delphi, AMP, Deutsch)

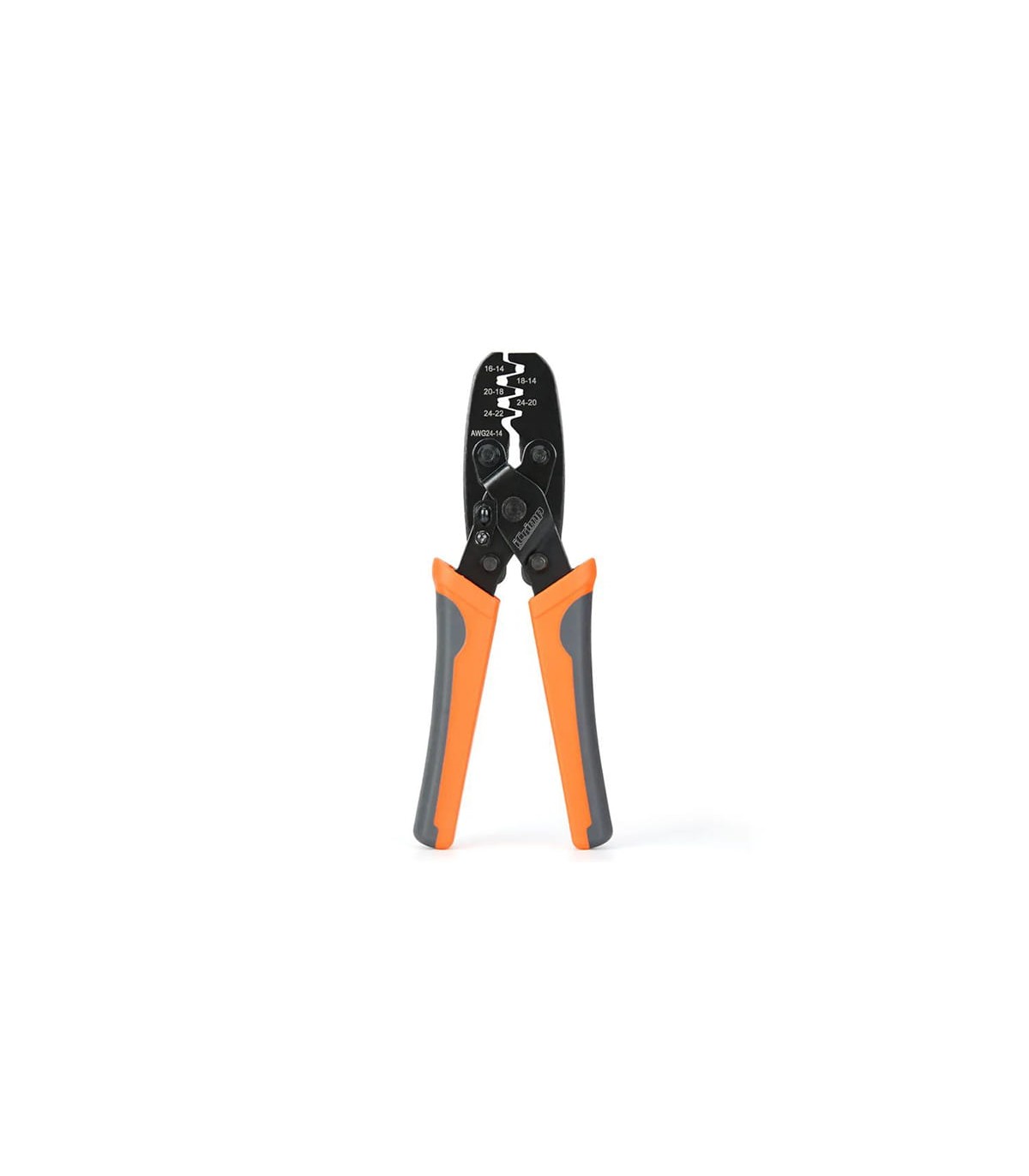

La RBIWS-1424A è una pinza crimpatrice a cricchetto progettata per la lavorazione precisa di terminali open barrel non isolati utilizzati in connettori Molex, Delphi, AMP-Tyco, Deutsch e applicazioni automotive, elettroniche e informatiche.

La geometria di crimpatura a “B” assicura un avvolgimento controllato delle alette sul conduttore, ottenendo connessioni elettriche stabili, ripetibili e durature anche su cablaggi ad alta densità.

Funzionamento (profilo “B”)

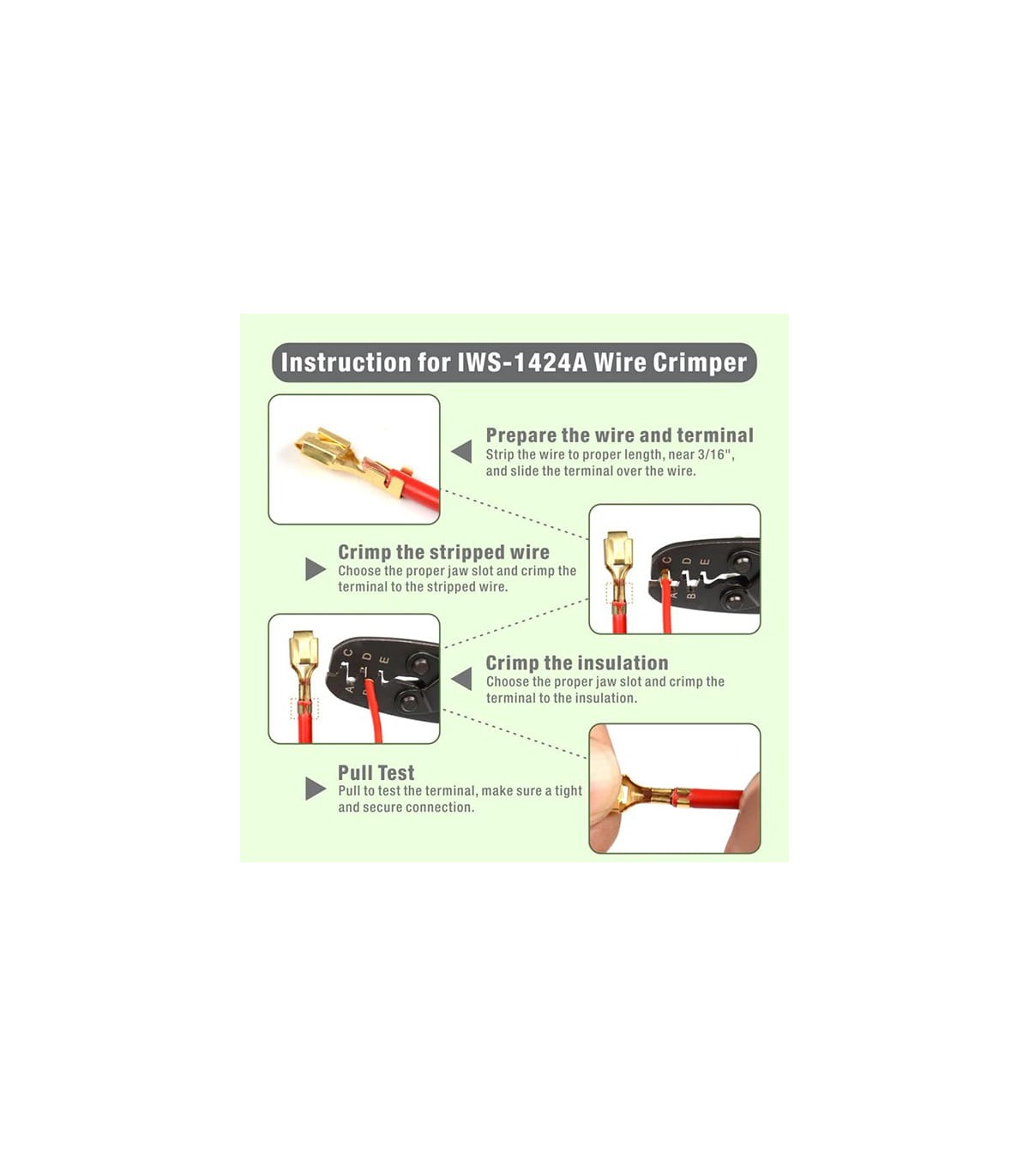

Il terminale open barrel viene posizionato nella cavità di misura corrispondente; il cricchetto applica progressivamente la forza di chiusura finché le alette del terminale abbracciano il conduttore (e, dove previsto, l’isolante), formando una sezione a “B” che garantisce contatto elettrico affidabile e robustezza meccanica.

La chiusura è impedita finché non si raggiunge la pressione corretta, prevenendo sotto-crimpature.

Vantaggi e utilizzi tipici

1) Ripetibilità di processo: ogni ciclo si chiude solo a forza corretta, qualità costante.

2) Riduzione degli scarti: minori difetti da sotto/sovra crimpatura.

3) Cablaggi automotive.

4) Elettronica e PC (ventole, backplane, alimentazioni ausiliarie).

5) Quadri elettrici / automazione.

6) Riparazioni e custom su cablaggi.

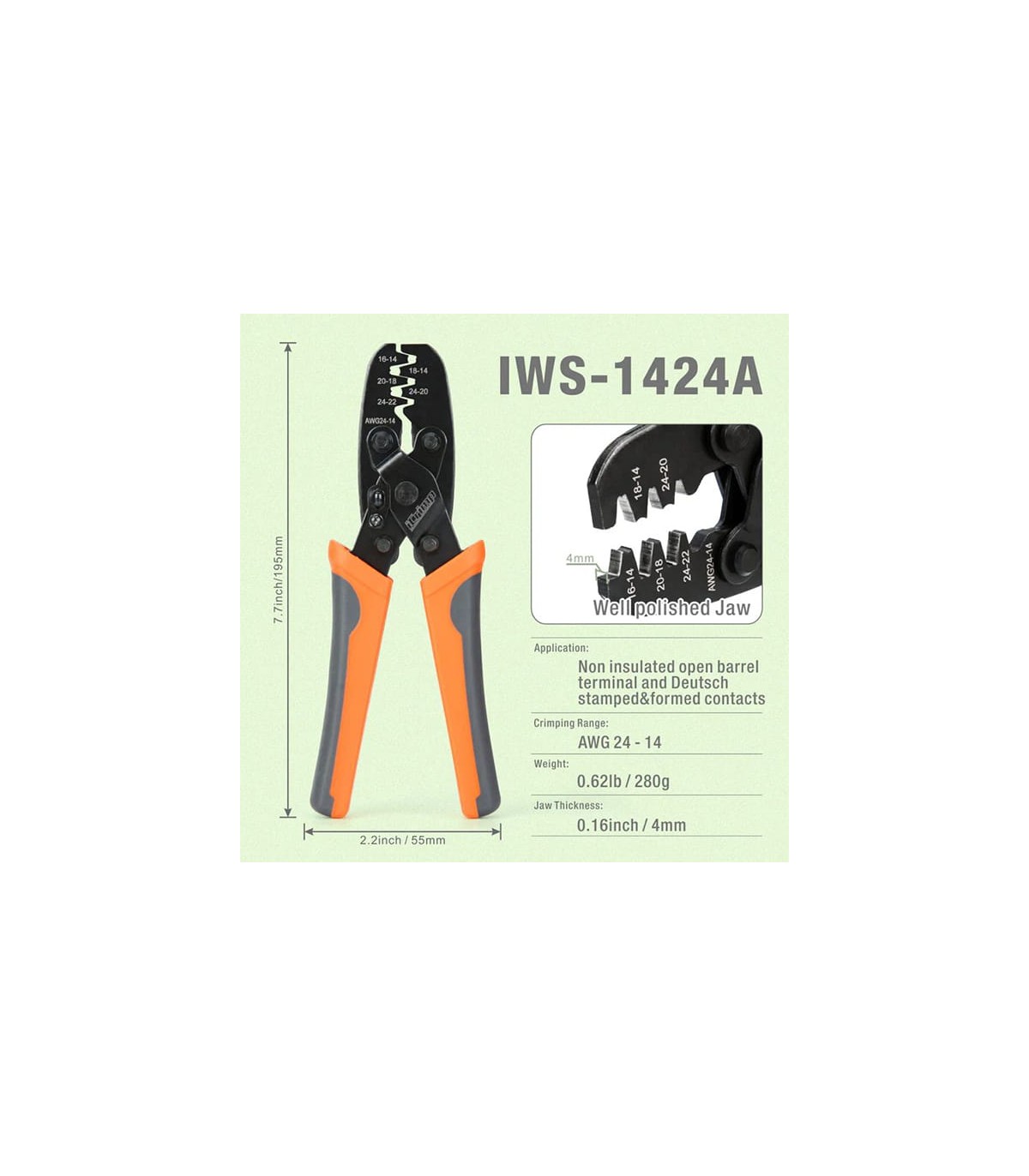

Caratteristiche tecniche

Modello: RBIWS-1424A

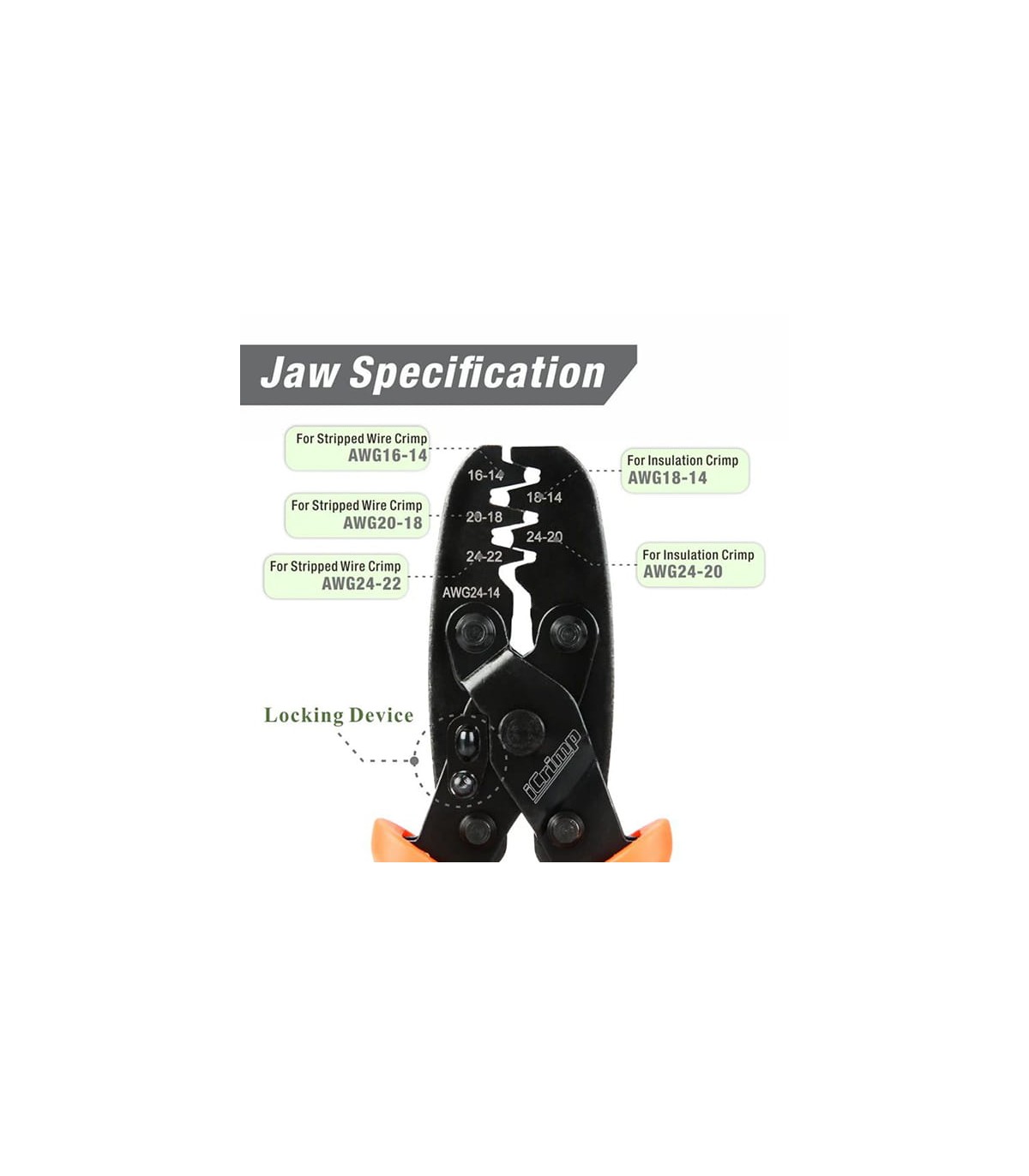

Tipologia terminali: open barrel non isolati, 5 range di crimpatura dedicati

Sezione del cavo (mmq): 0,20 - 2,00 mmq

Sezione del cavo (AWG): 24 - 14 AWG

Lunghezza: 195 mm

Peso: 280 g

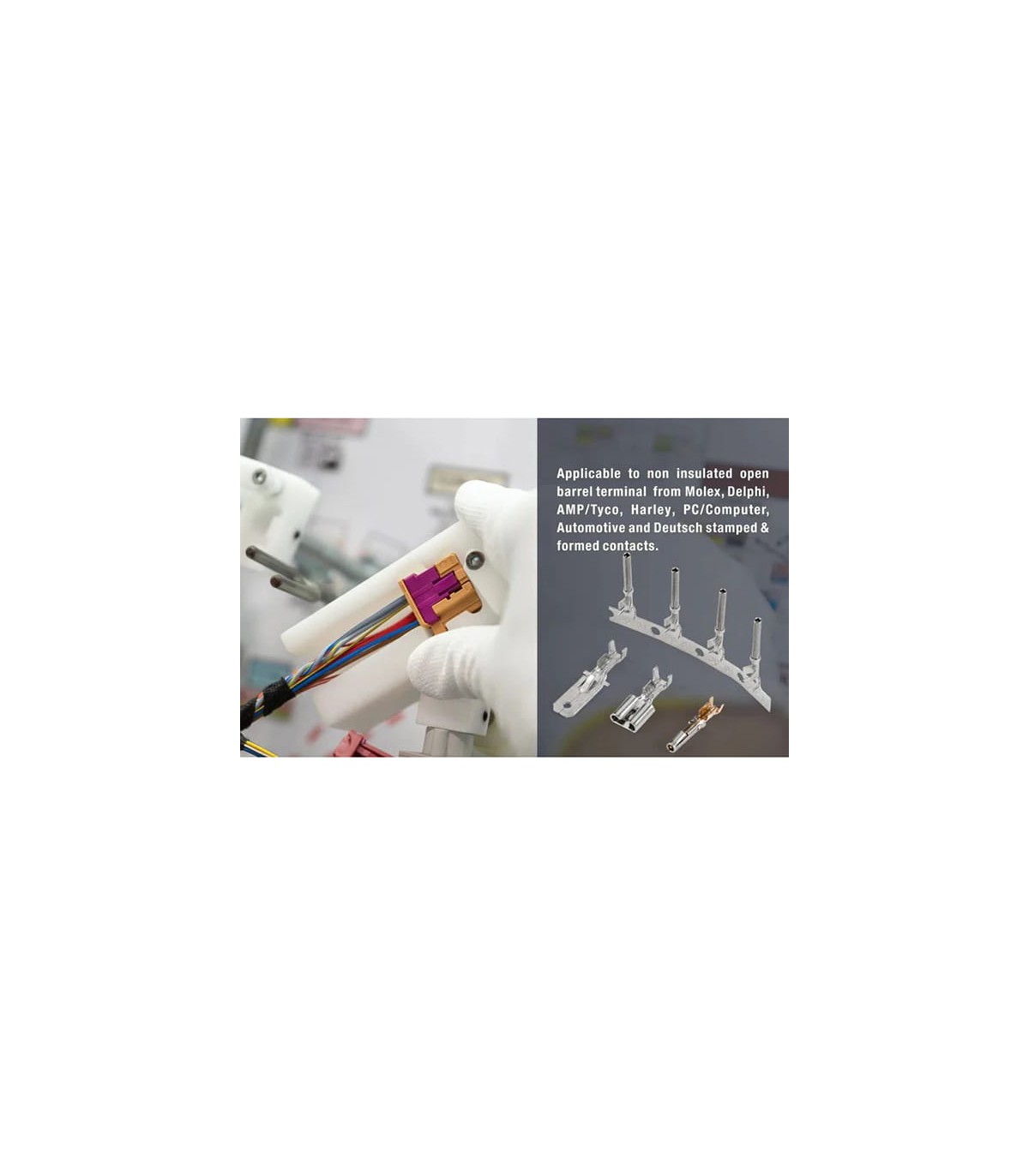

Compatibilità terminali: Molex, Delphi, AMP/Tyco, Deutsch, Harley, Automotive

Ergonomicità: impugnature in gomma; meccanismo a cricchetto con rilascio
