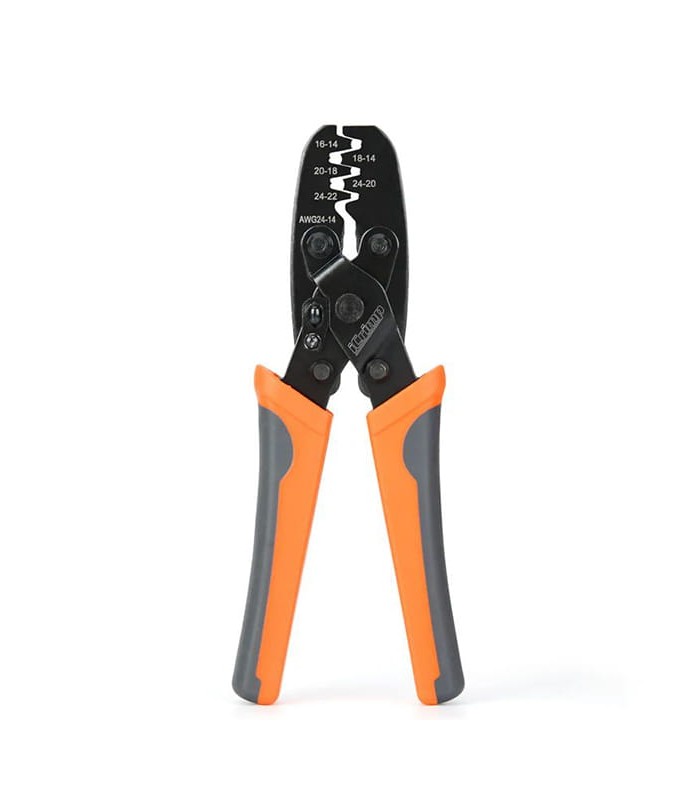

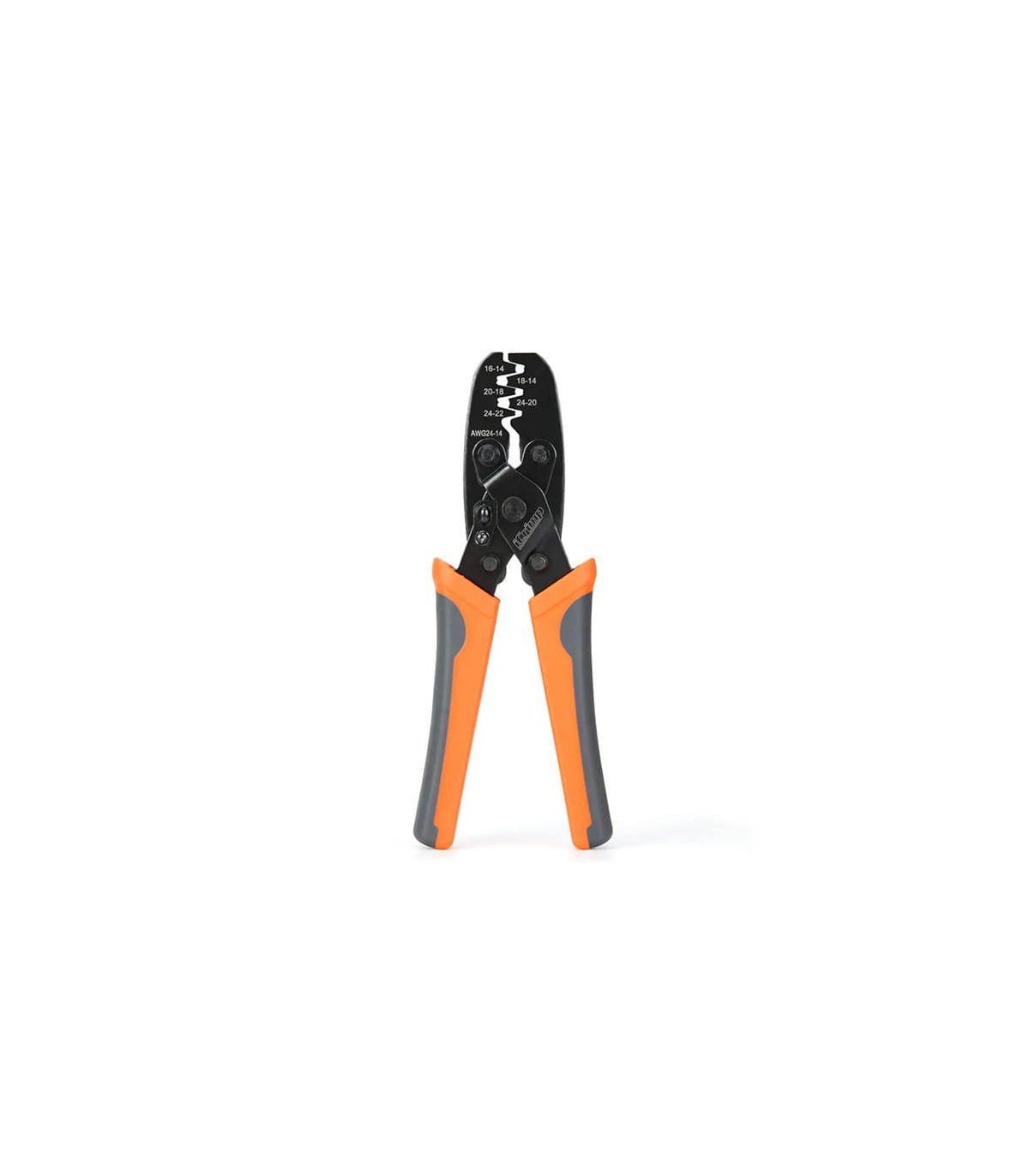

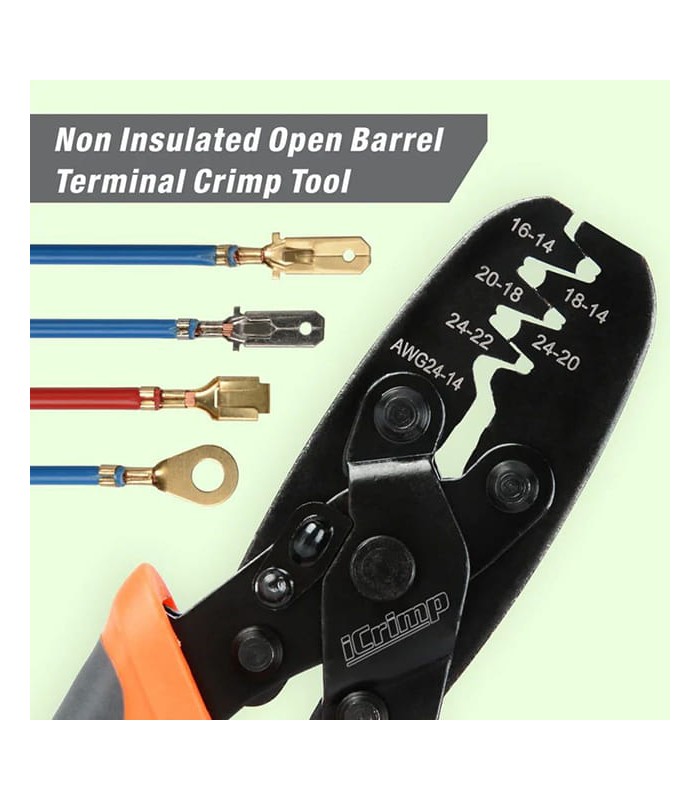

Pinza de crimpado para terminales no aislados (Molex, Delphi, AMP, Deutsch)

La RBIWS-1424A es una pinza de crimpado con trinquete diseñada para el trabajo preciso de terminales open barrel no aislados utilizados en conectores Molex, Delphi, AMP-Tyco, Deutsch y en aplicaciones automotrices, electrónicas e informáticas.

El perfil de crimpado en “B” garantiza un enrollado controlado de las aletas sobre el conductor, obteniendo conexiones eléctricas estables, repetibles y duraderas incluso en arneses de alta densidad.

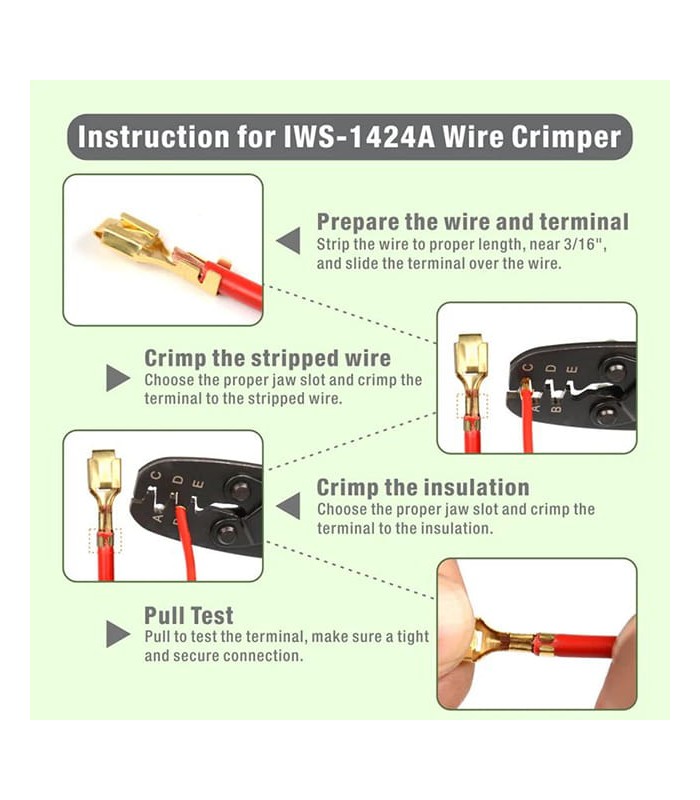

Funcionamiento (perfil “B”)

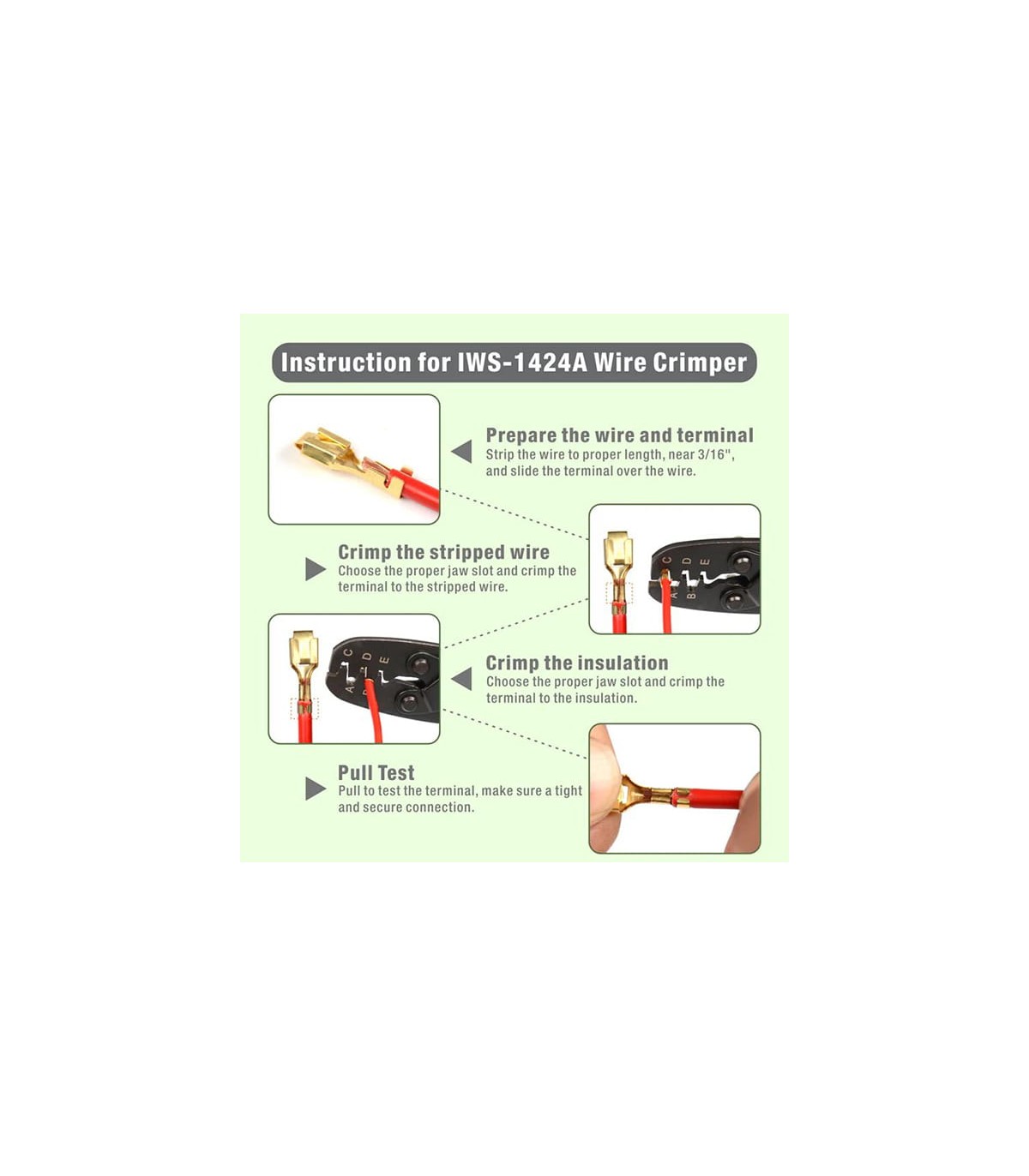

El terminal open barrel se coloca en la cavidad correspondiente; el mecanismo de trinquete aplica progresivamente la presión hasta que las aletas del terminal envuelven el conductor (y, cuando corresponde, el aislamiento), formando una crimpadura en “B” que garantiza un contacto eléctrico fiable y una resistencia mecánica superior.

El ciclo no se completa hasta alcanzar la presión correcta, evitando crimpados insuficientes.

Ventajas y usos típicos

1) Repetibilidad del proceso: cada ciclo se cierra solo con la fuerza correcta, garantizando calidad constante.

2) Reducción de desperdicios: menos defectos por crimpado insuficiente o excesivo.

3) Arneseado automotriz.

4) Electrónica y PC (ventiladores, backplanes, alimentaciones auxiliares).

5) Cuadros eléctricos / automatización.

6) Reparaciones y cableados personalizados.

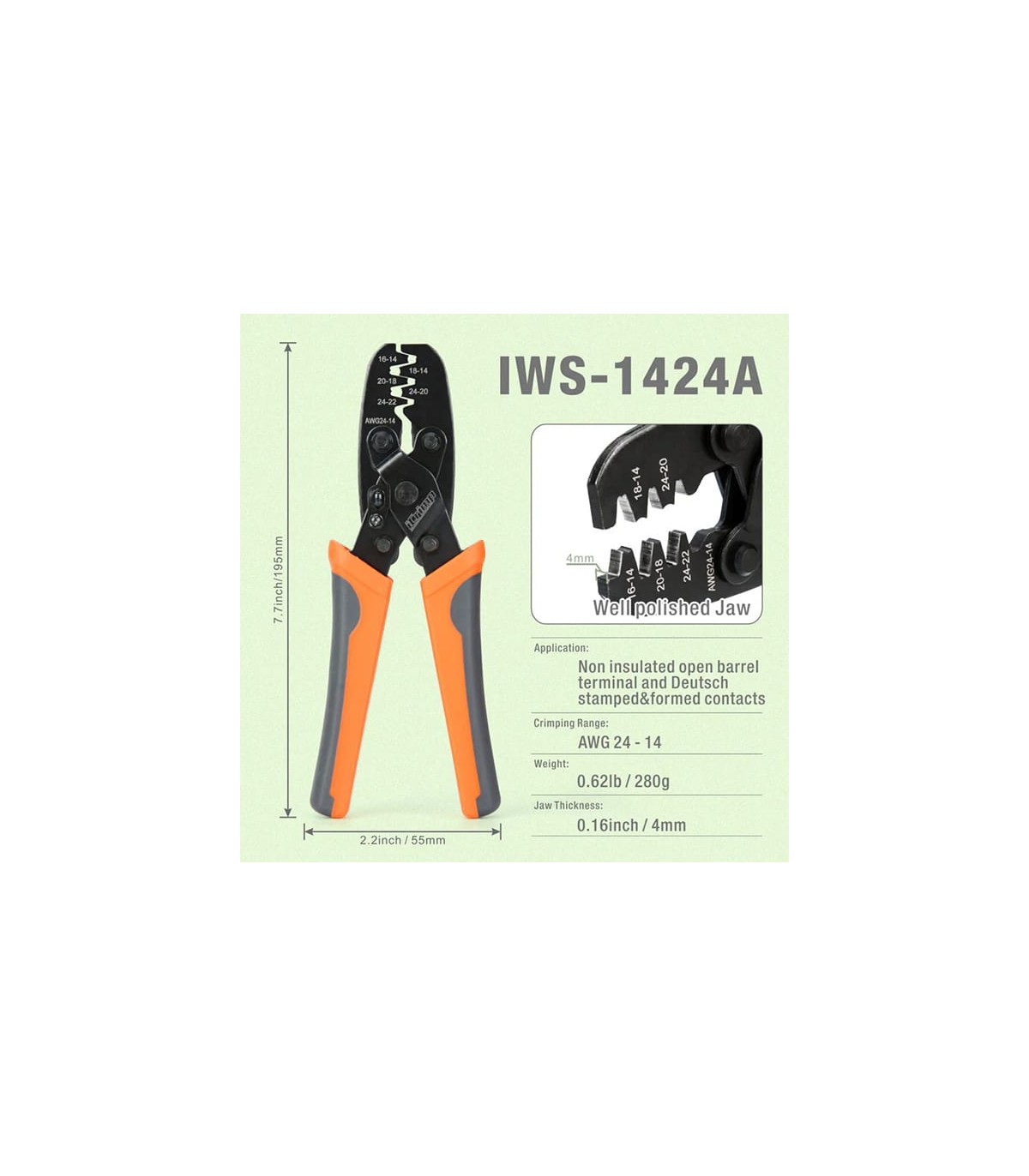

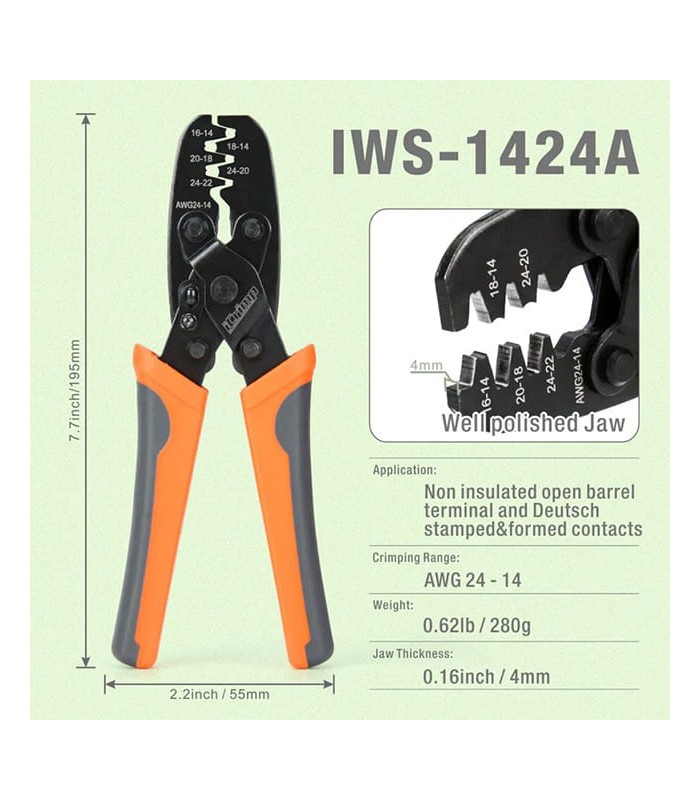

Características técnicas

Modelo: RBIWS-1424A

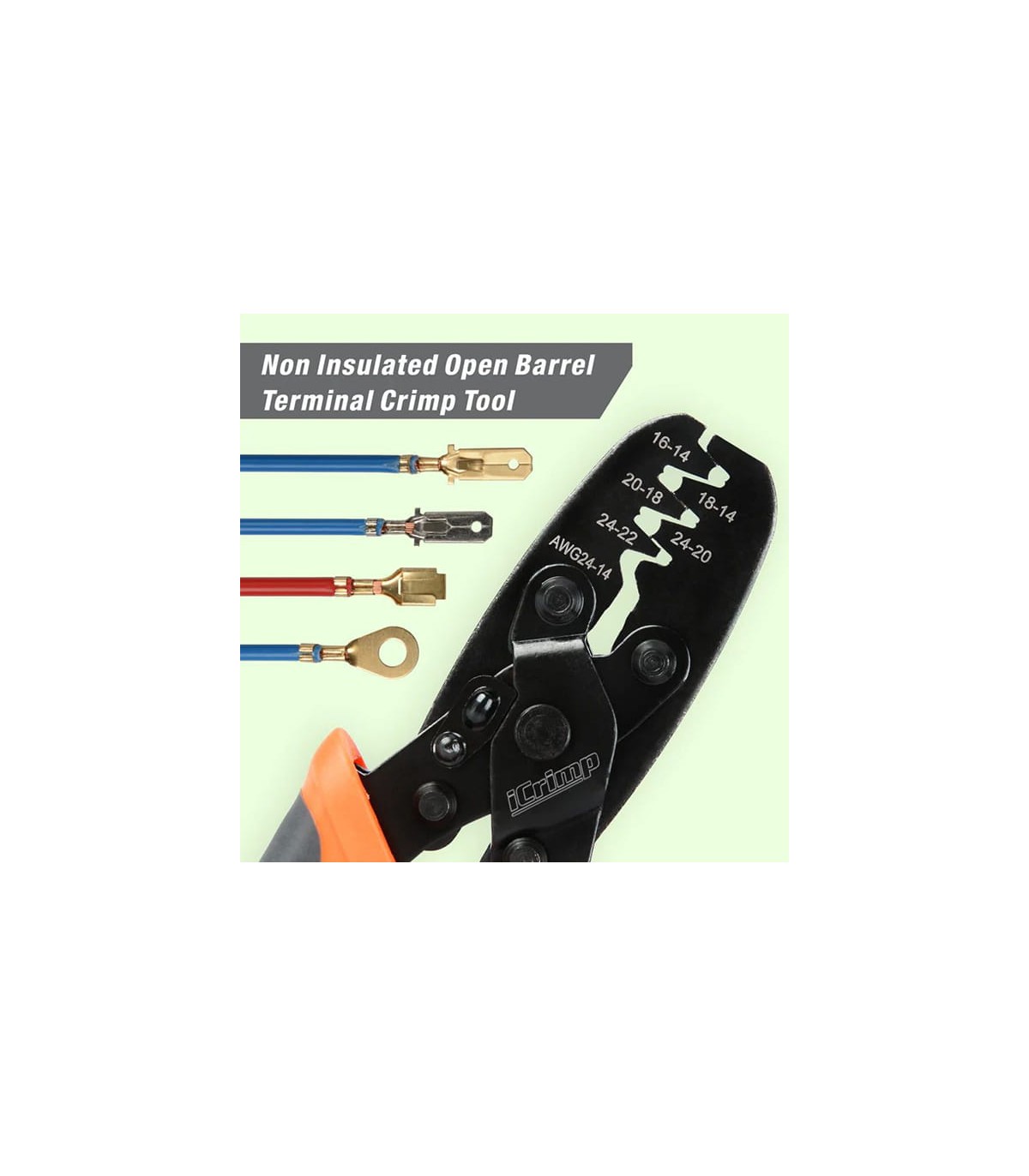

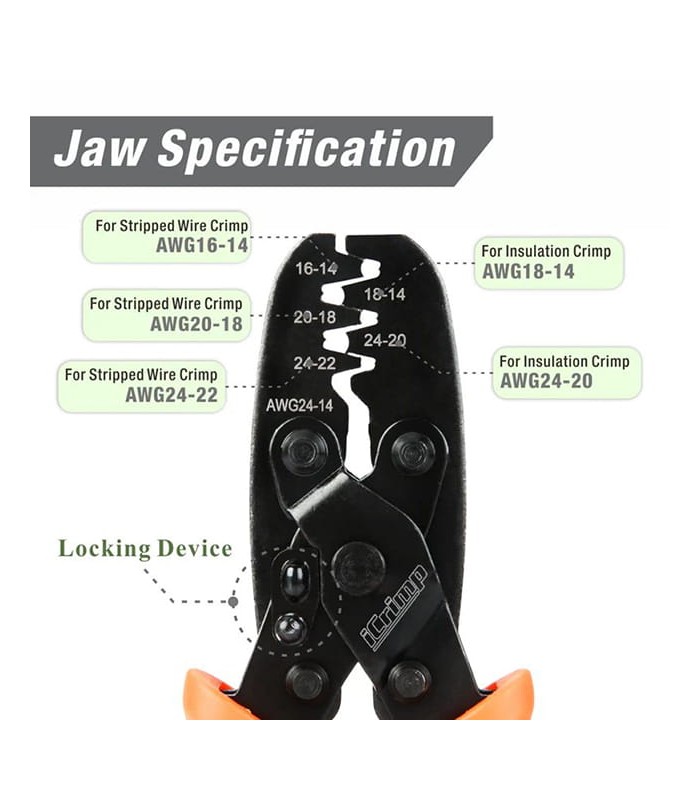

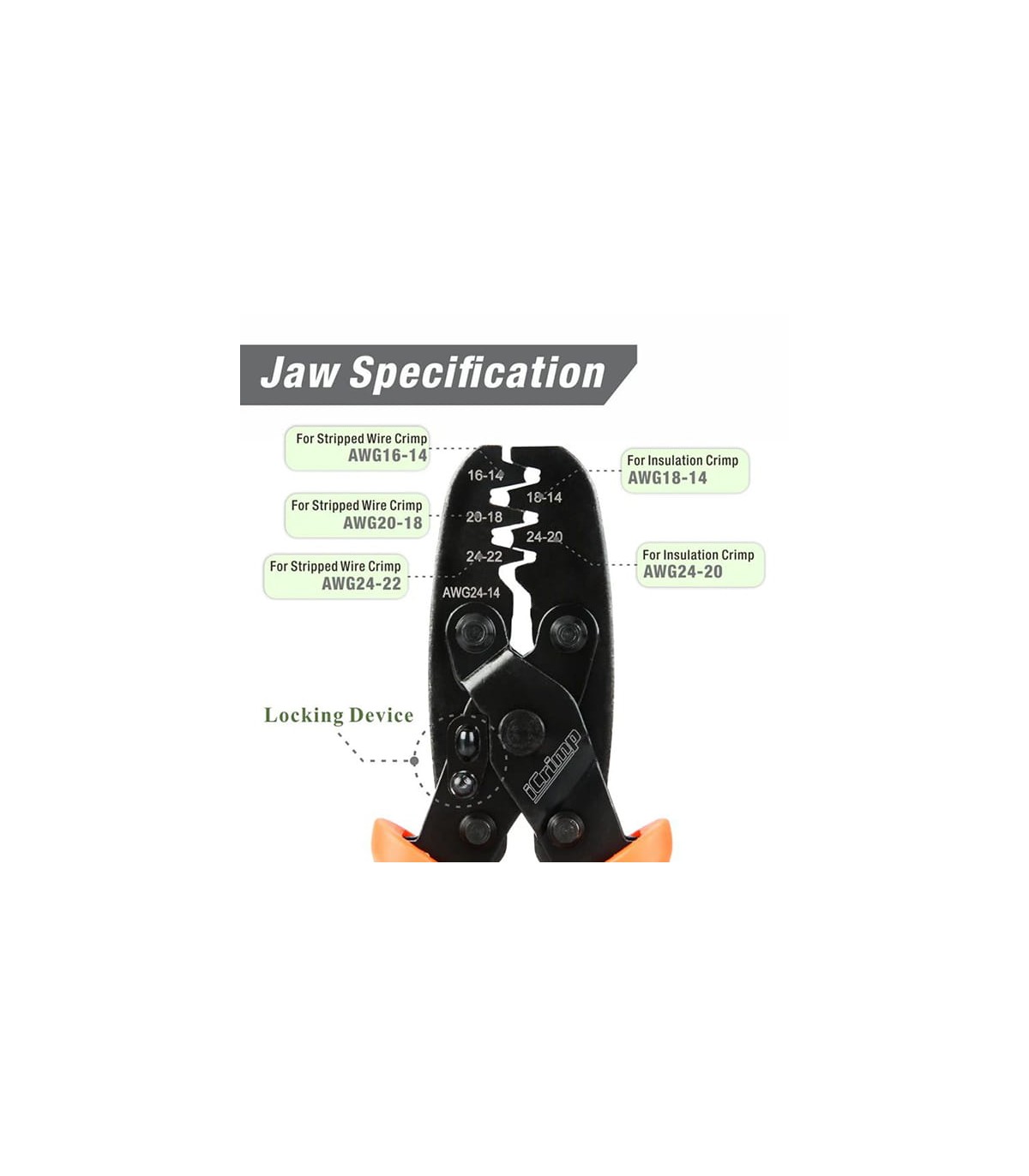

Tipo de terminales: open barrel no aislados, 5 rangos de crimpado dedicados

Sección del cable (mm²): 0,20 - 2,00 mm²

Sección del cable (AWG): 24 - 14 AWG

Longitud: 195 mm

Peso: 280 g

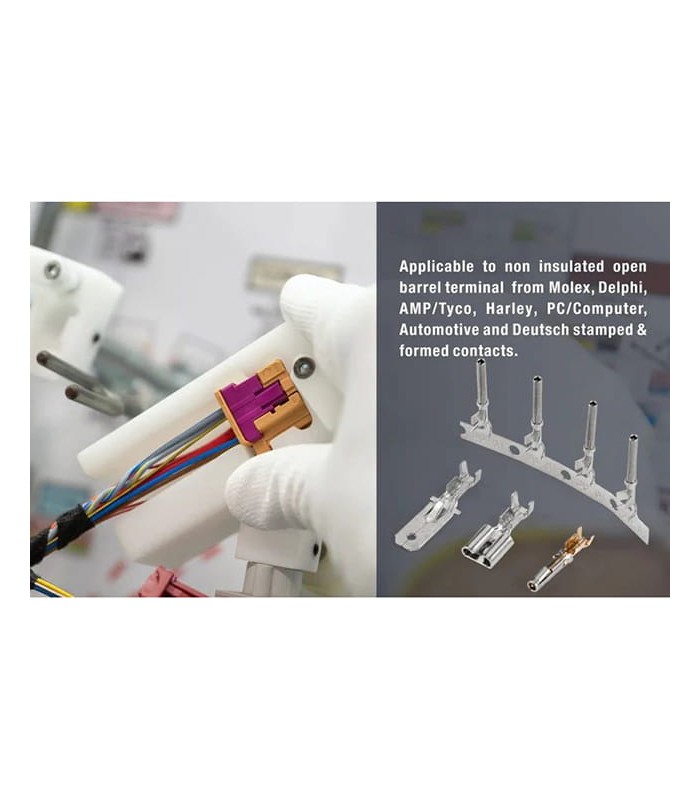

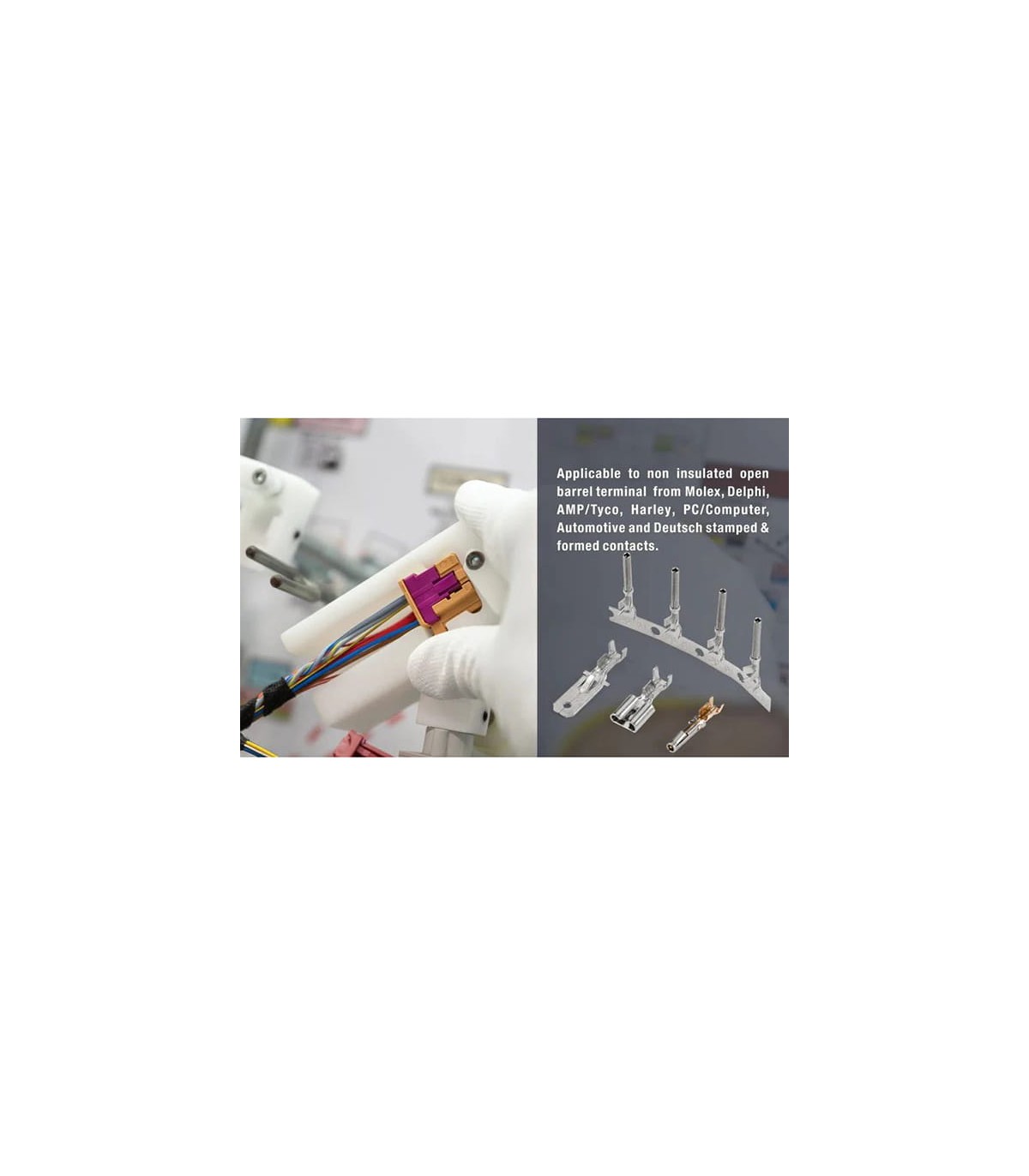

Compatibilidad de terminales: Molex, Delphi, AMP/Tyco, Deutsch, Harley, Automotriz
Ergonomía: mangos de goma; mecanismo de trinquete con liberación
