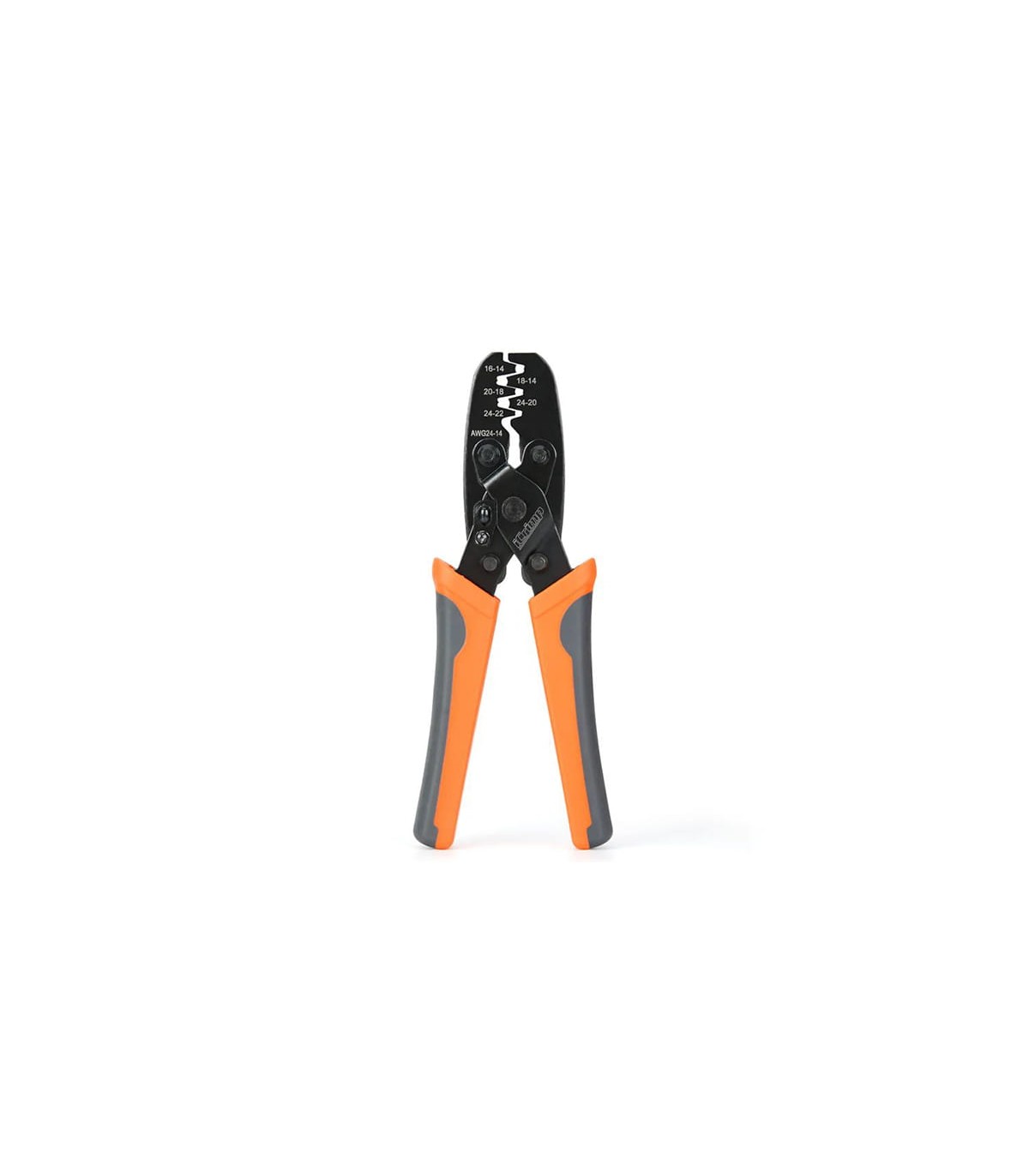

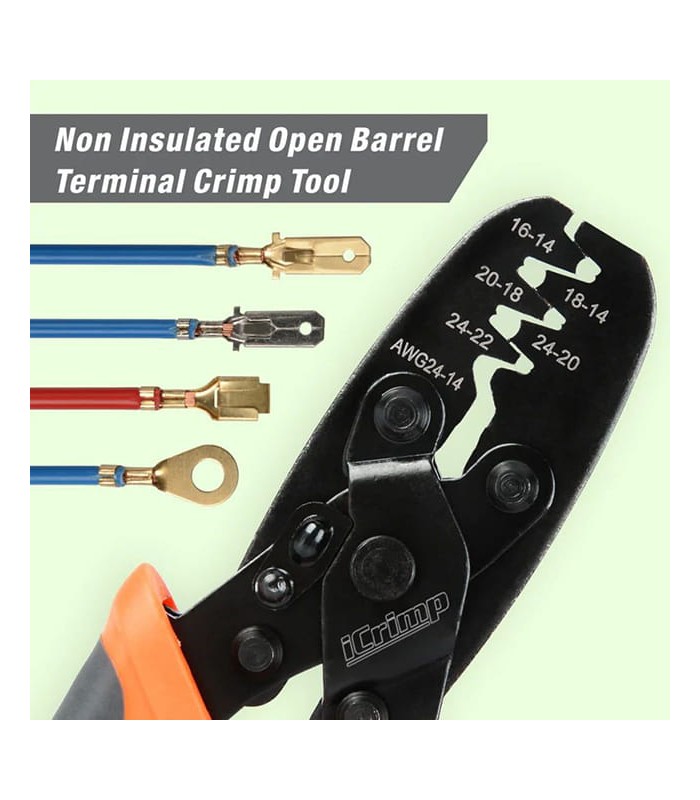

Crimpzange für nicht isolierte Kontakte (Molex, Delphi, AMP, Deutsch)

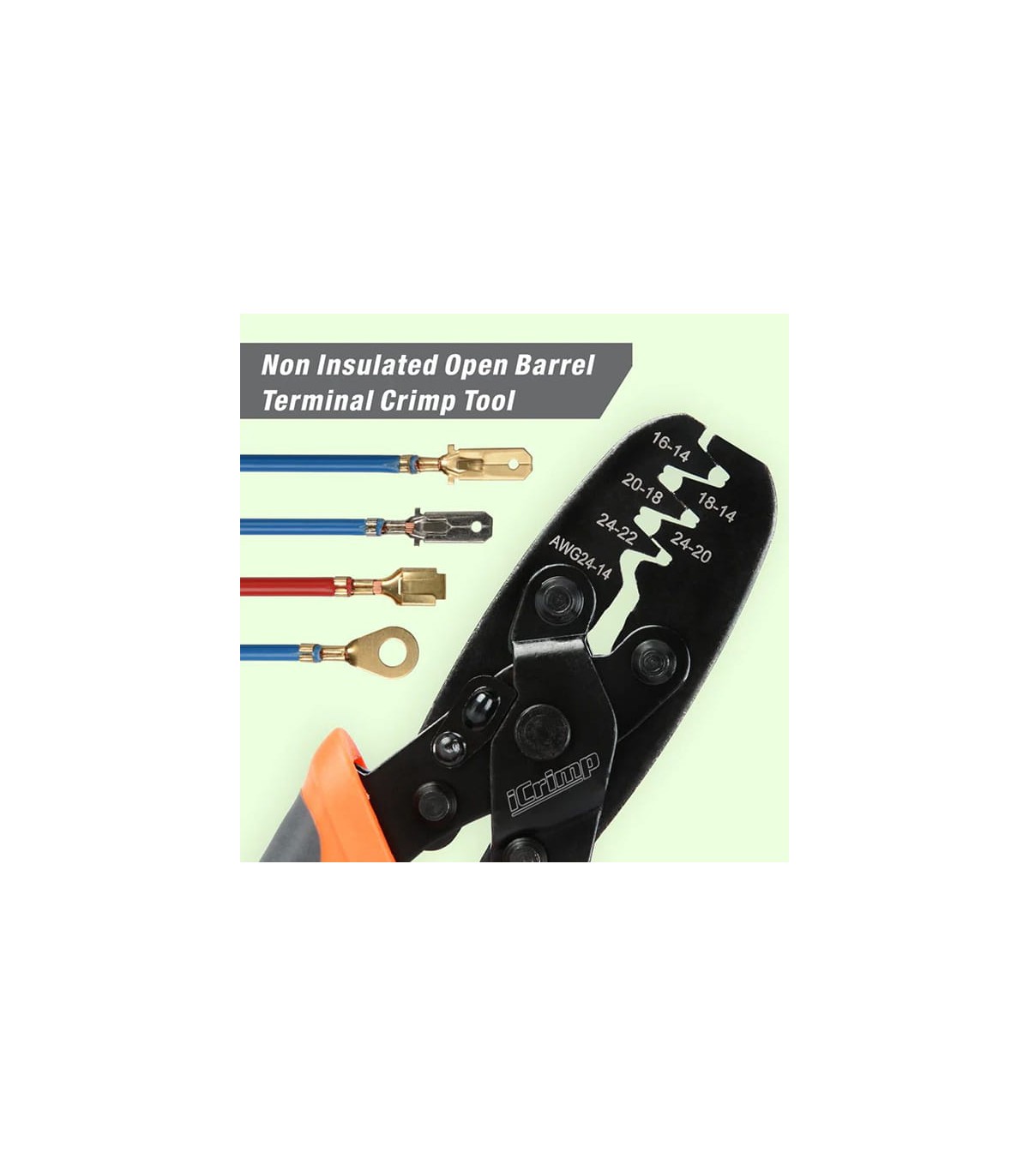

Die RBIWS-1424A ist eine Ratschen-Crimpzange, entwickelt für das präzise Verarbeiten von nicht isolierten Open-Barrel-Kontakten in Molex-, Delphi-, AMP-Tyco-, Deutsch-Steckverbindern sowie in Automobil-, Elektronik- und Computeranwendungen.

Das B-Crimp-Profil sorgt für ein kontrolliertes Umschließen der Laschen um den Leiter und gewährleistet stabile, wiederholbare und dauerhafte elektrische Verbindungen auch bei hochdichten Kabelbäumen.

Funktionsweise (B-Profil)

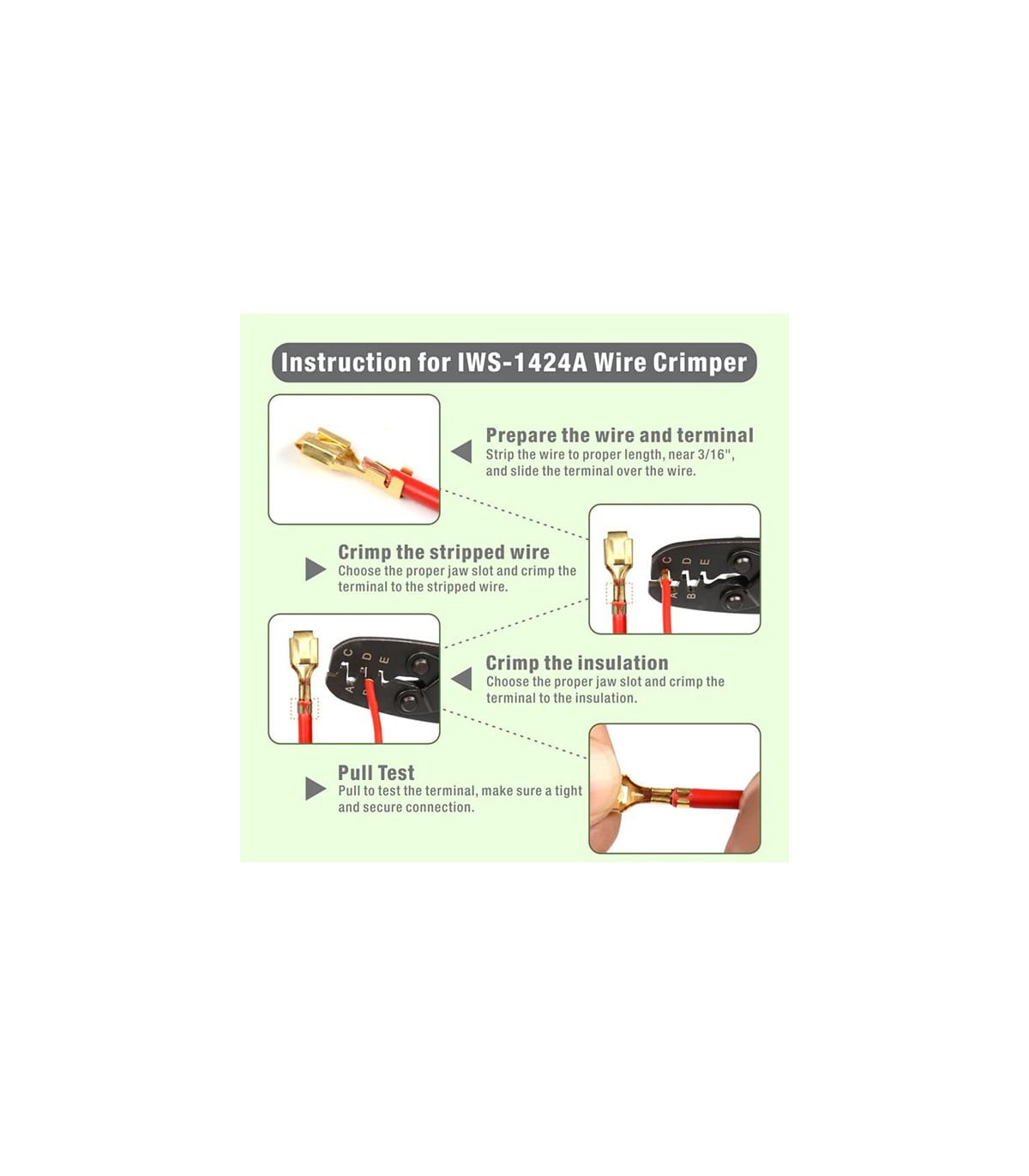

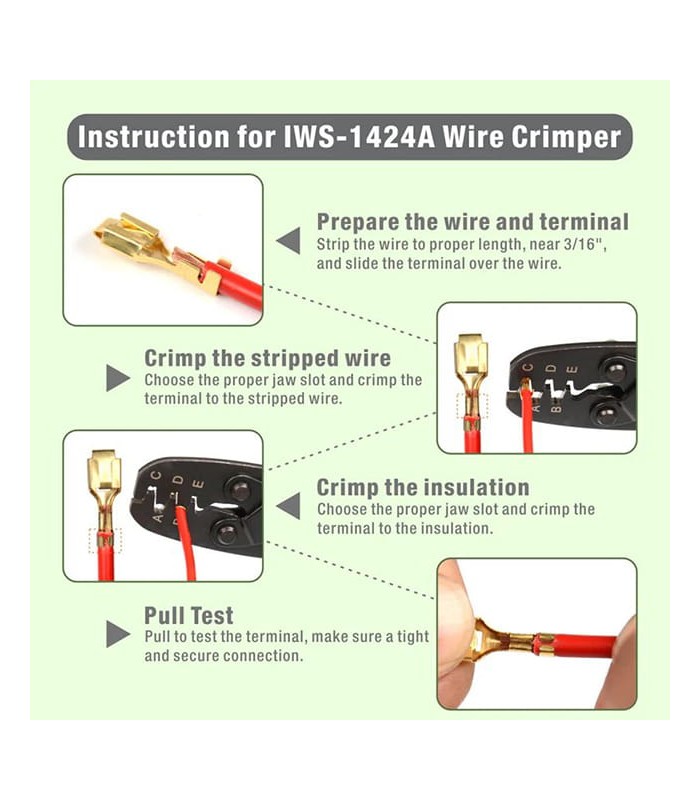

Der Open-Barrel-Kontakt wird in die entsprechende Crimp-Kavität eingelegt; die Ratsche übt schrittweise Druck aus, bis die Laschen den Leiter (und ggf. die Isolierung) umschließen, wodurch ein B-förmiger Crimp entsteht, der zuverlässigen elektrischen Kontakt und mechanische Festigkeit bietet.

Der Crimpvorgang wird erst abgeschlossen, wenn der richtige Druck erreicht ist, um Untercrimpungen zu vermeiden.

Vorteile und typische Anwendungen

1) Prozesswiederholbarkeit: jeder Zyklus schließt nur bei korrekter Kraft für konstante Qualität.

2) Weniger Ausschuss: weniger Unter-/Übercrimp-Fehler.

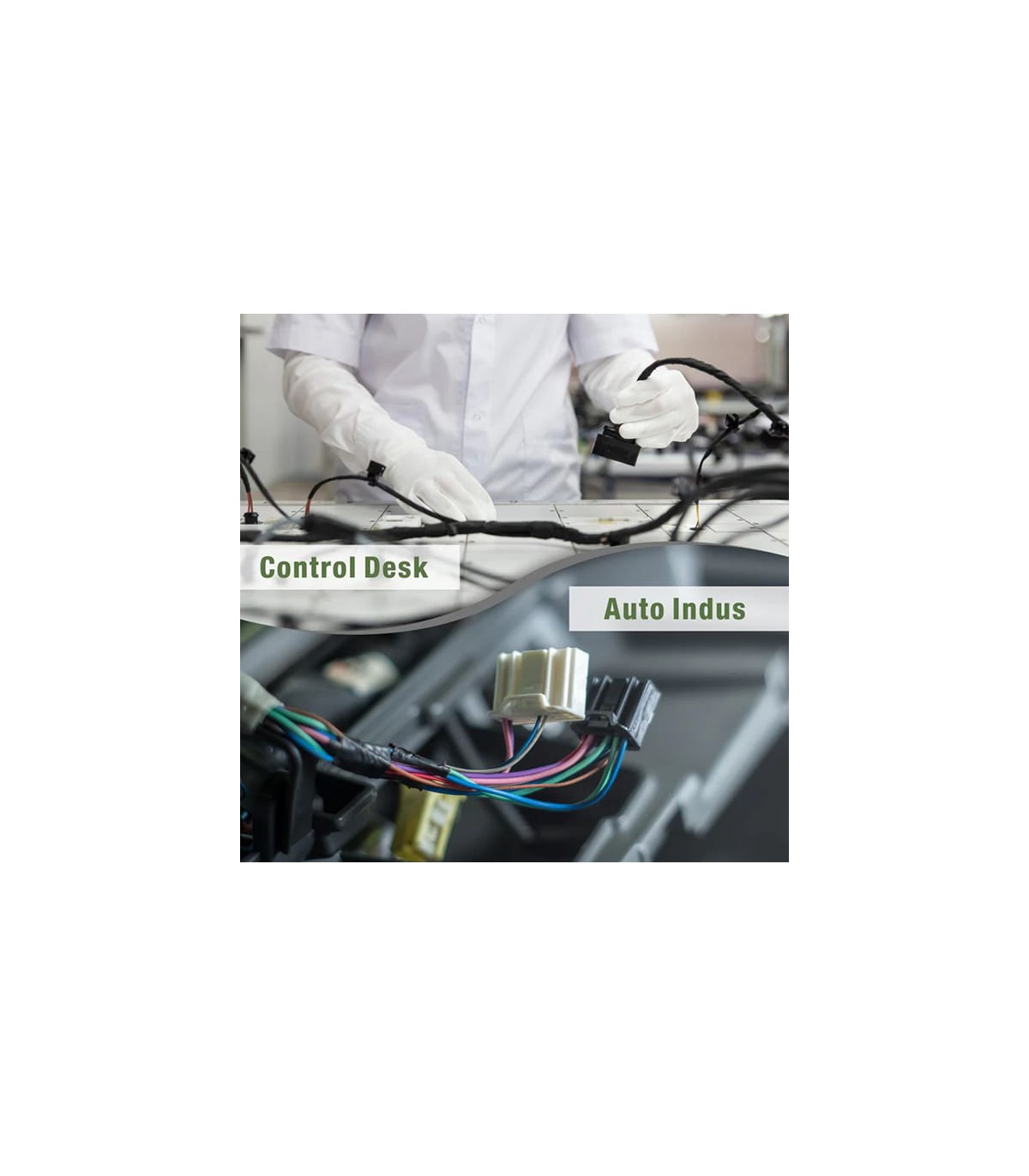

3) Kfz-Kabelbäume.

4) Elektronik und PC (Lüfter, Backplanes, Stromversorgungen).

5) Schalttafeln / Automatisierungssysteme.

6) Reparaturen und individuelle Kabelanfertigungen.

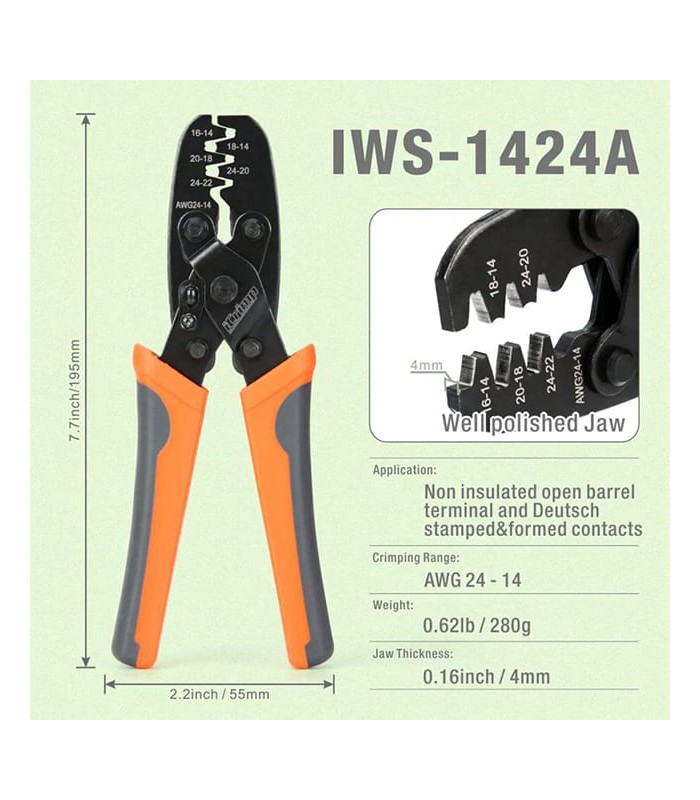

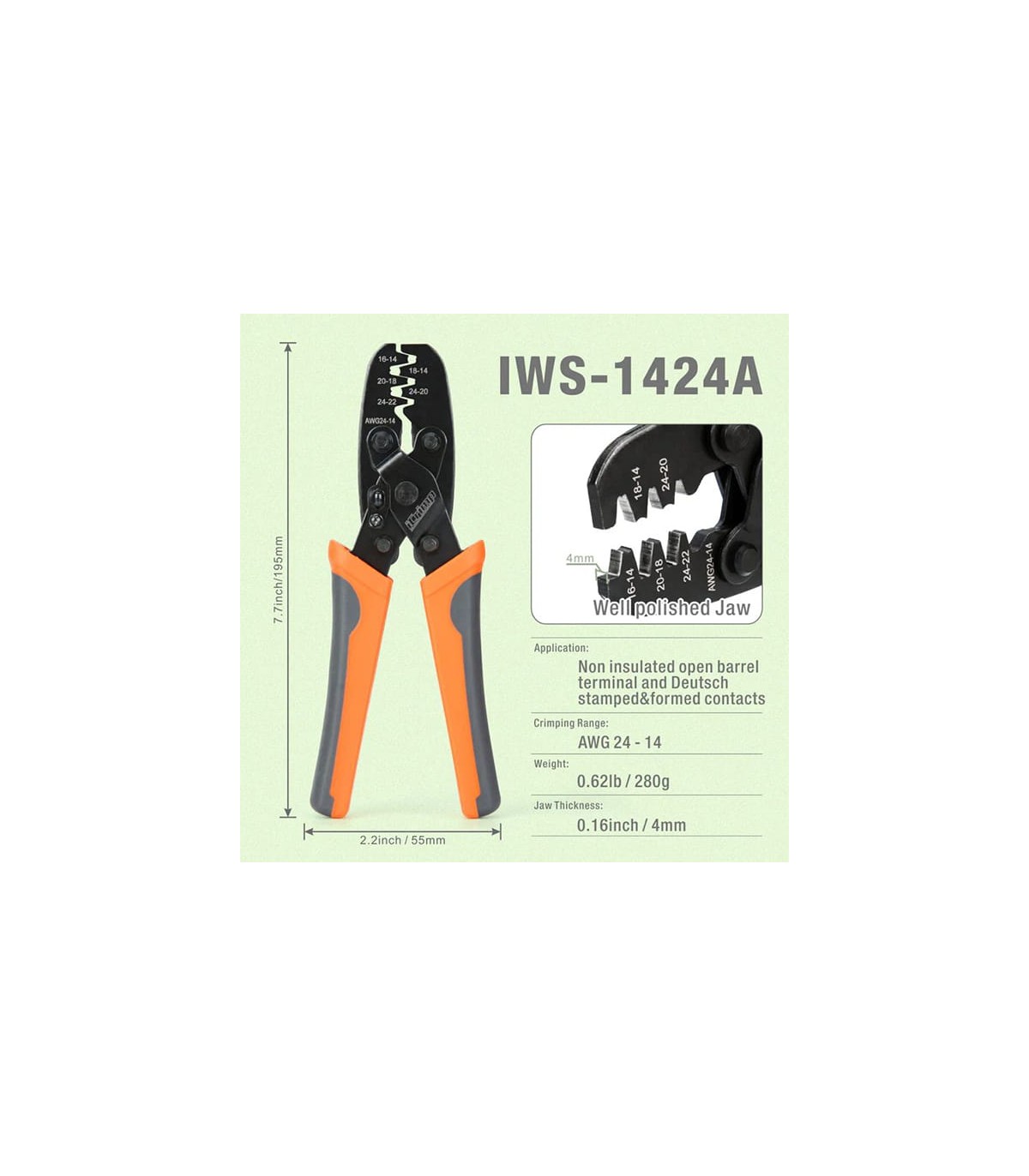

Technische Daten

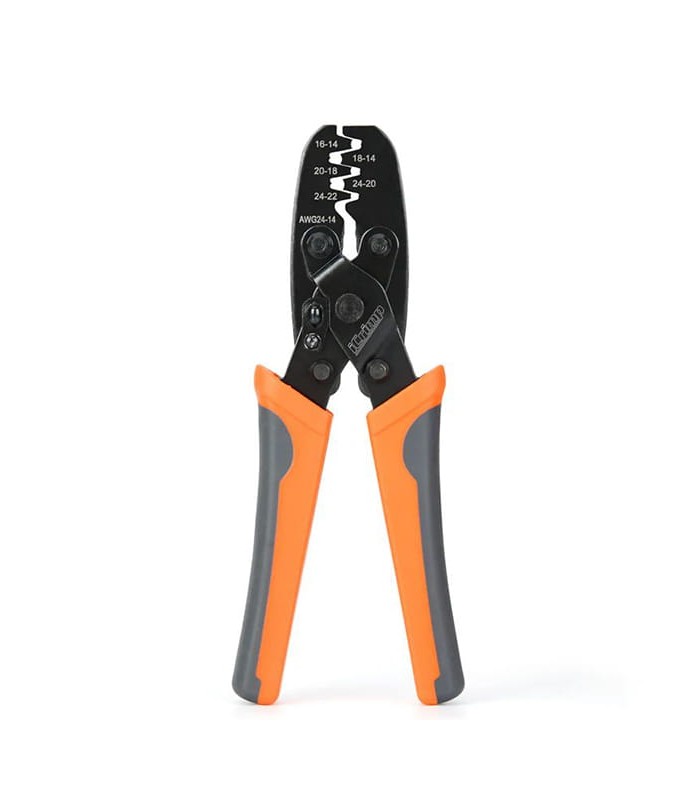

Modell: RBIWS-1424A

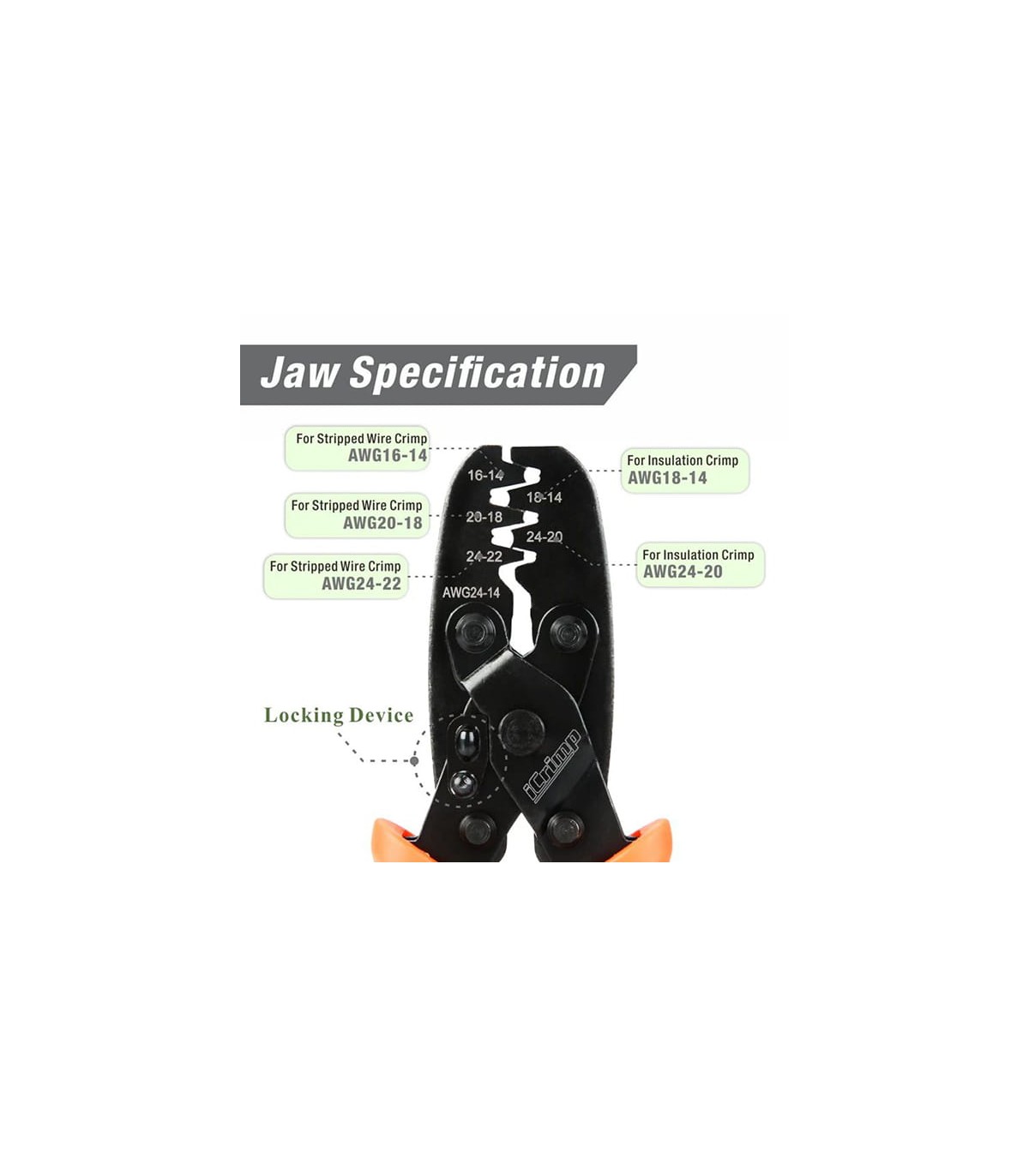

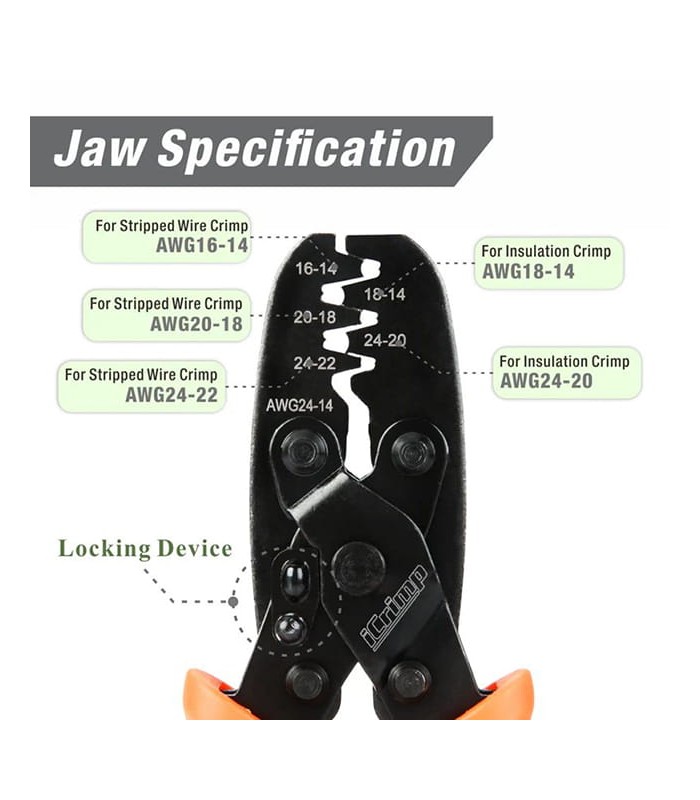

Kontakt-Typ: nicht isolierte Open-Barrel-Kontakte, 5 Crimp-Bereiche

Leiterquerschnitt (mm²): 0,20 - 2,00 mm²

Leiterquerschnitt (AWG): 24 - 14 AWG

Länge: 195 mm

Gewicht: 280 g

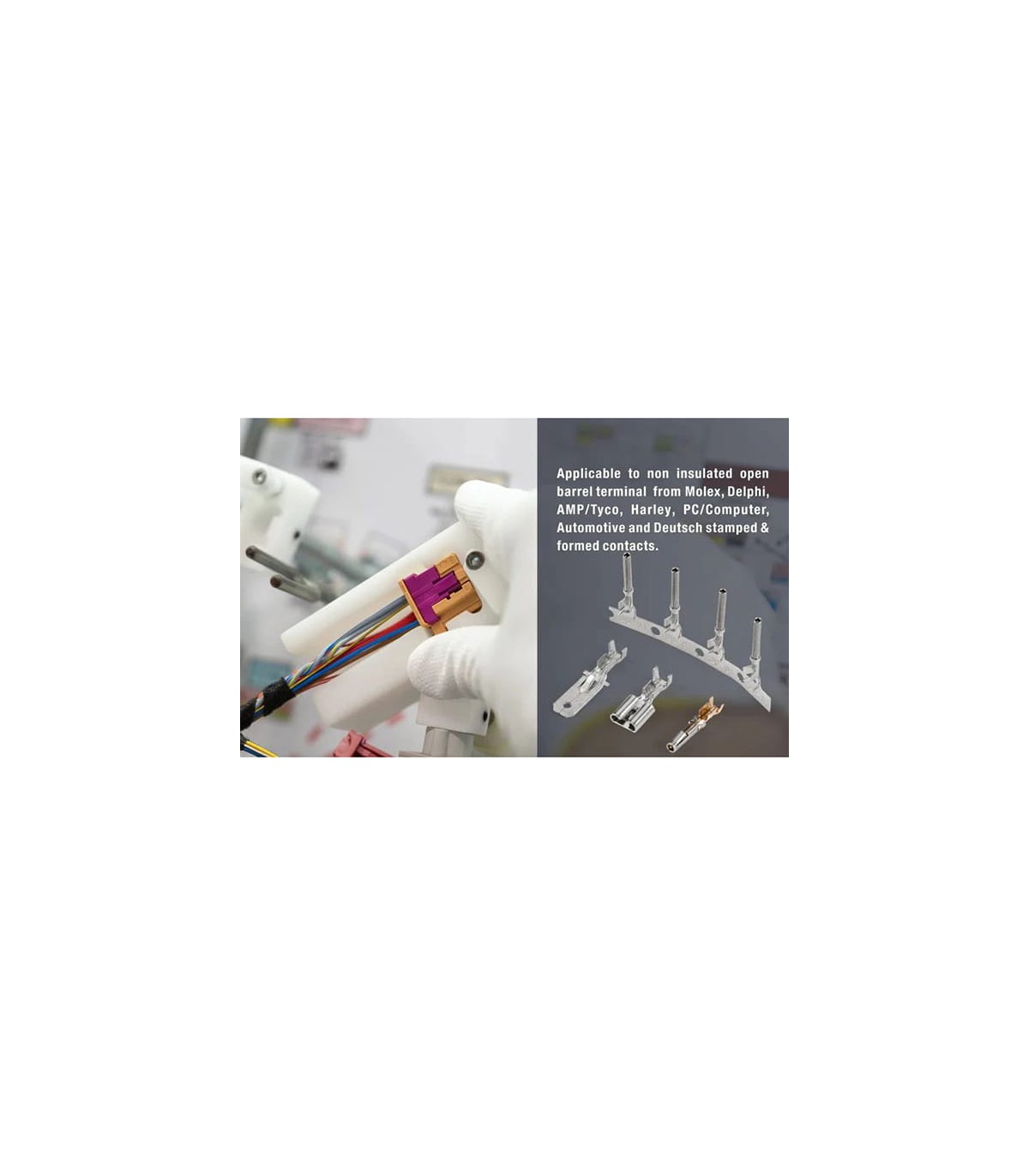

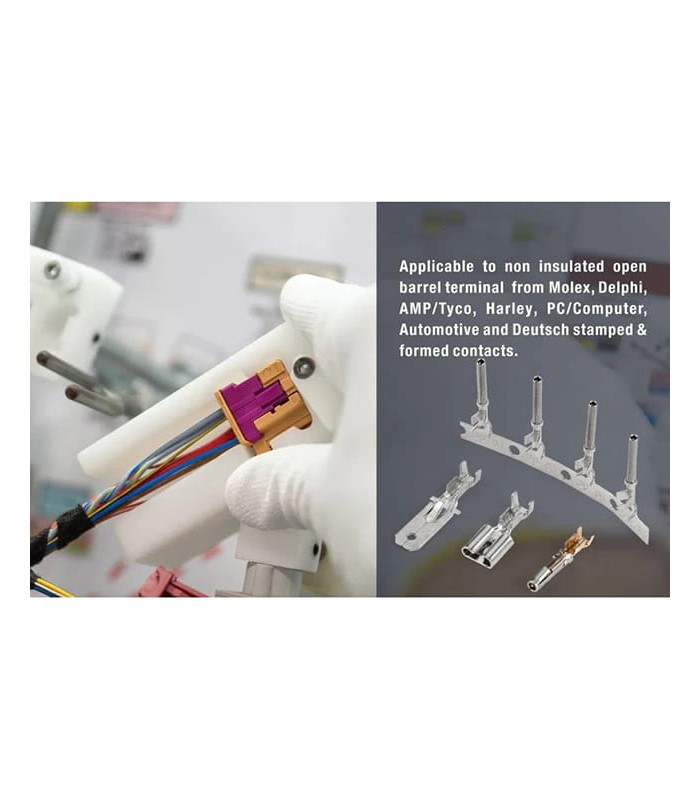

Kontakt-Kompatibilität: Molex, Delphi, AMP/Tyco, Deutsch, Harley, Automotive
Ergonomie: Gummigriffe; Ratschenmechanismus mit Entriegelung
