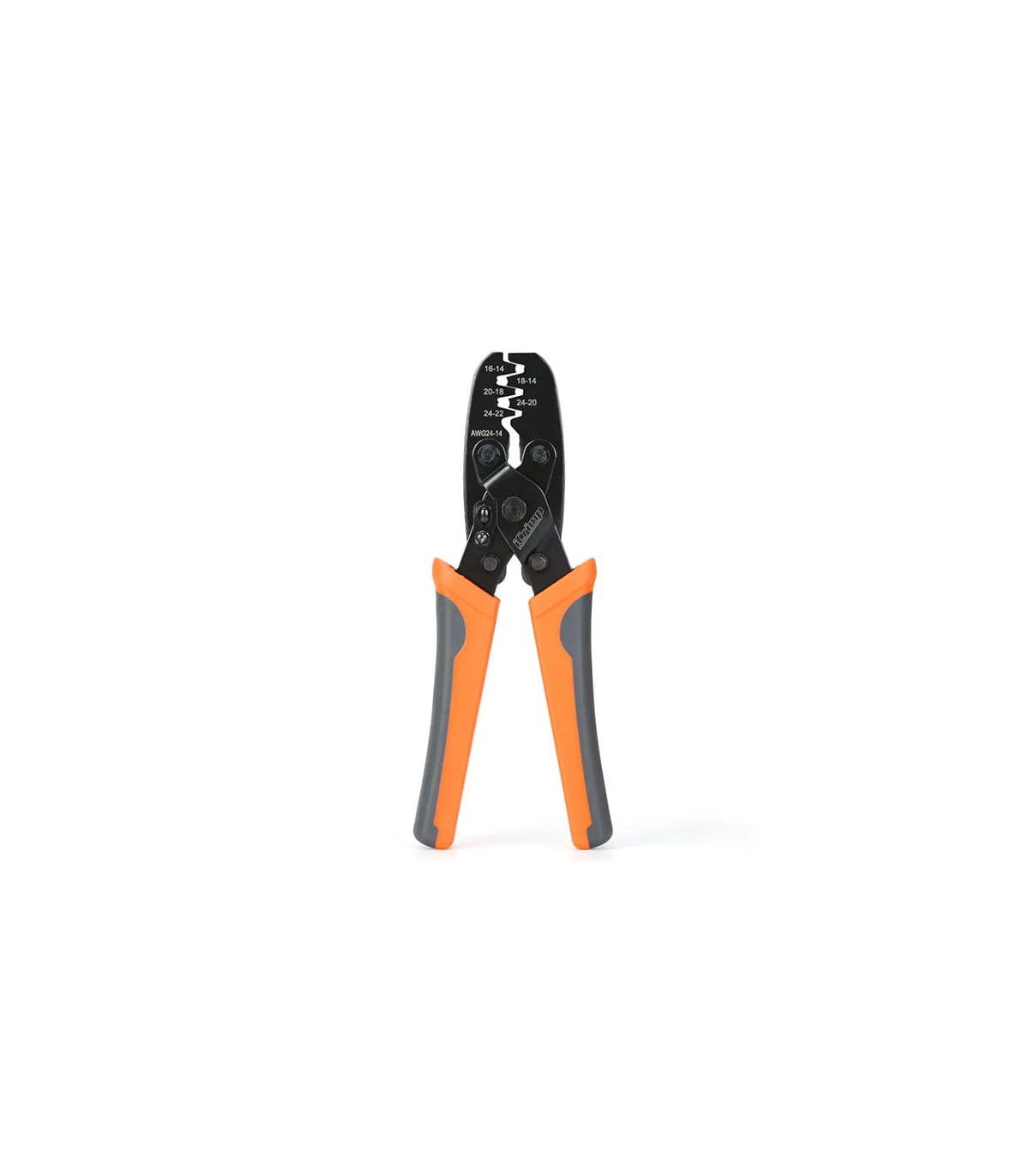

Pince à sertir pour bornes non isolées (Molex, Delphi, AMP, Deutsch)

La RBIWS-1424A est une pince à sertir à cliquet conçue pour le traitement précis des bornes open barrel non isolées utilisées dans les connecteurs Molex, Delphi, AMP-Tyco, Deutsch et pour les applications automobiles, électroniques et informatiques.

Le profil de sertissage en “B” assure un enroulement contrôlé des ailettes autour du conducteur, garantissant des connexions électriques stables, répétables et durables même sur des faisceaux à haute densité.

Fonctionnement (profil “B”)

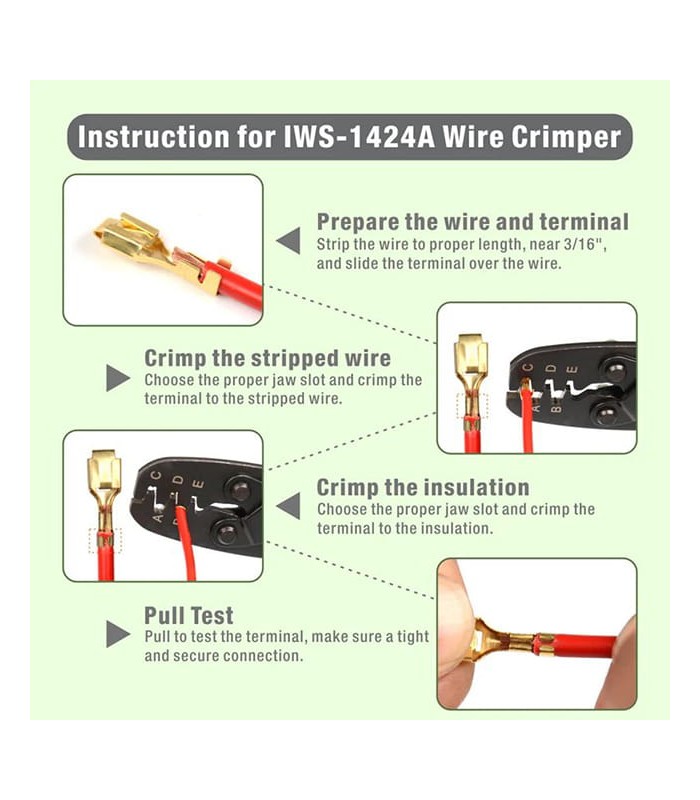

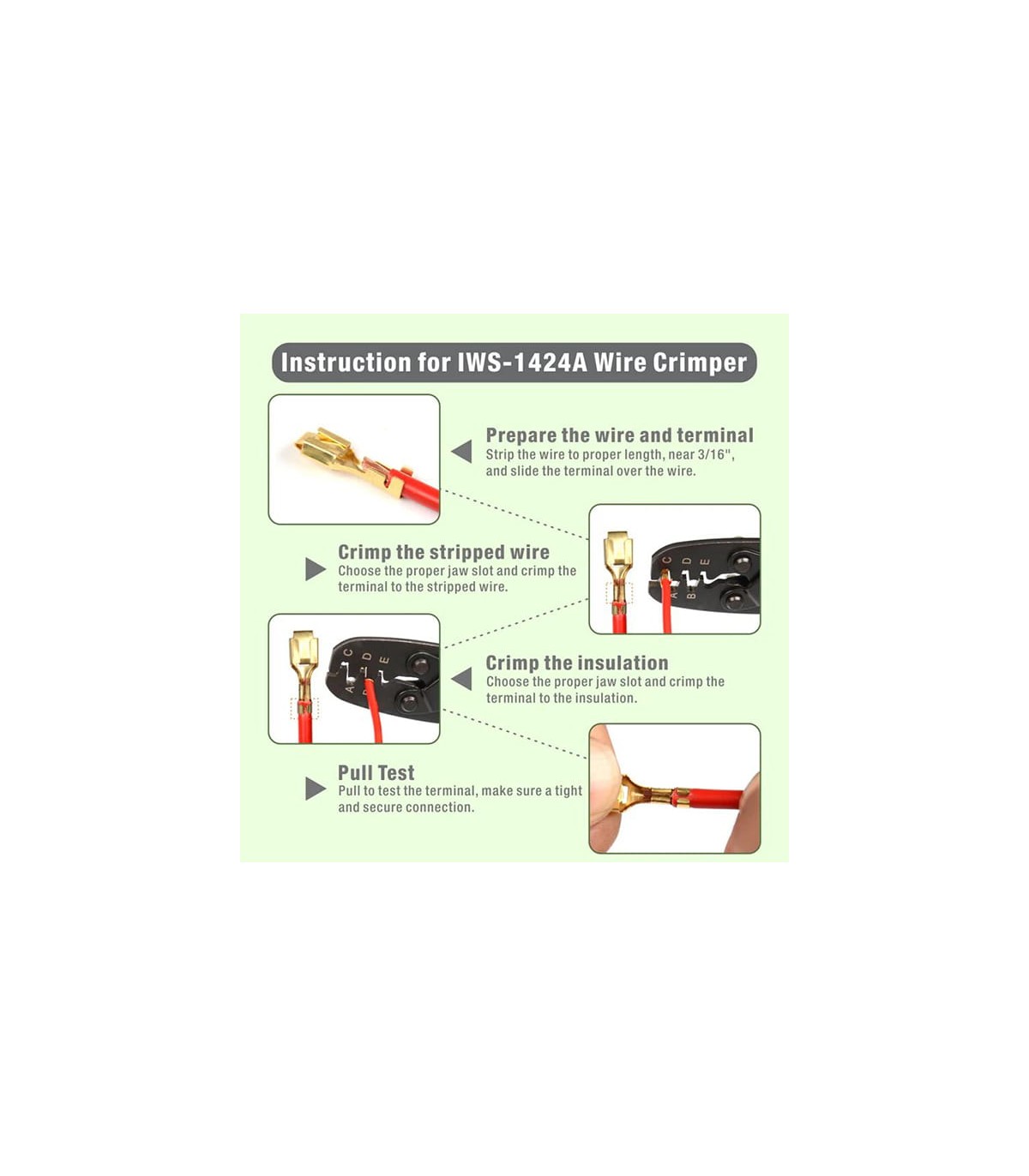

La borne open barrel est placée dans la cavité de sertissage correspondante ; le cliquet applique progressivement la pression jusqu’à ce que les ailettes de la borne enserrent le conducteur (et, si nécessaire, l’isolation), formant une sertissure en “B” garantissant un contact électrique fiable et une résistance mécanique élevée.

La fermeture est bloquée tant que la pression correcte n’est pas atteinte, évitant toute sous-sertissure.

Avantages et utilisations typiques

1) Répétabilité du processus : chaque cycle se ferme uniquement à la force correcte, assurant une qualité constante.

2) Réduction des déchets : moins de défauts de sous/sur-sertissage.

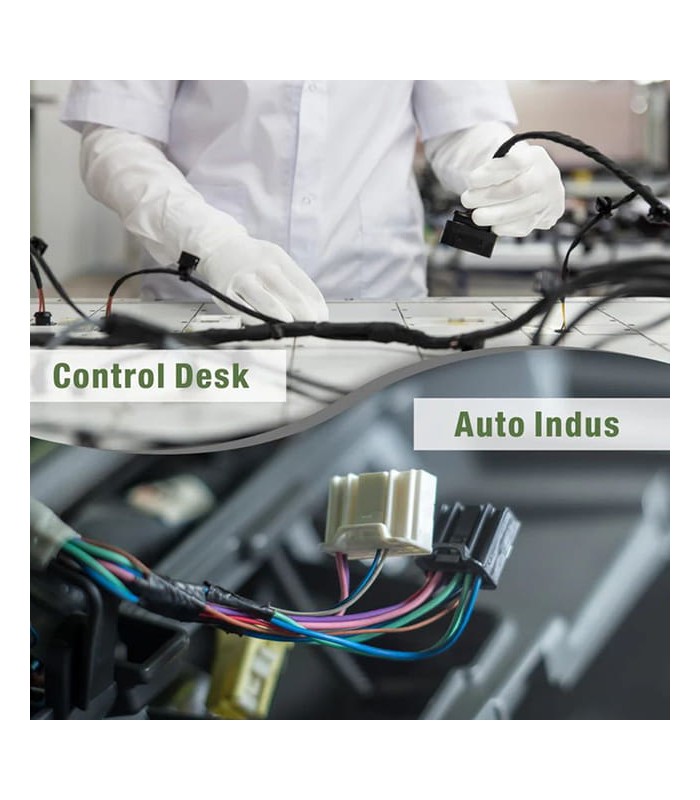

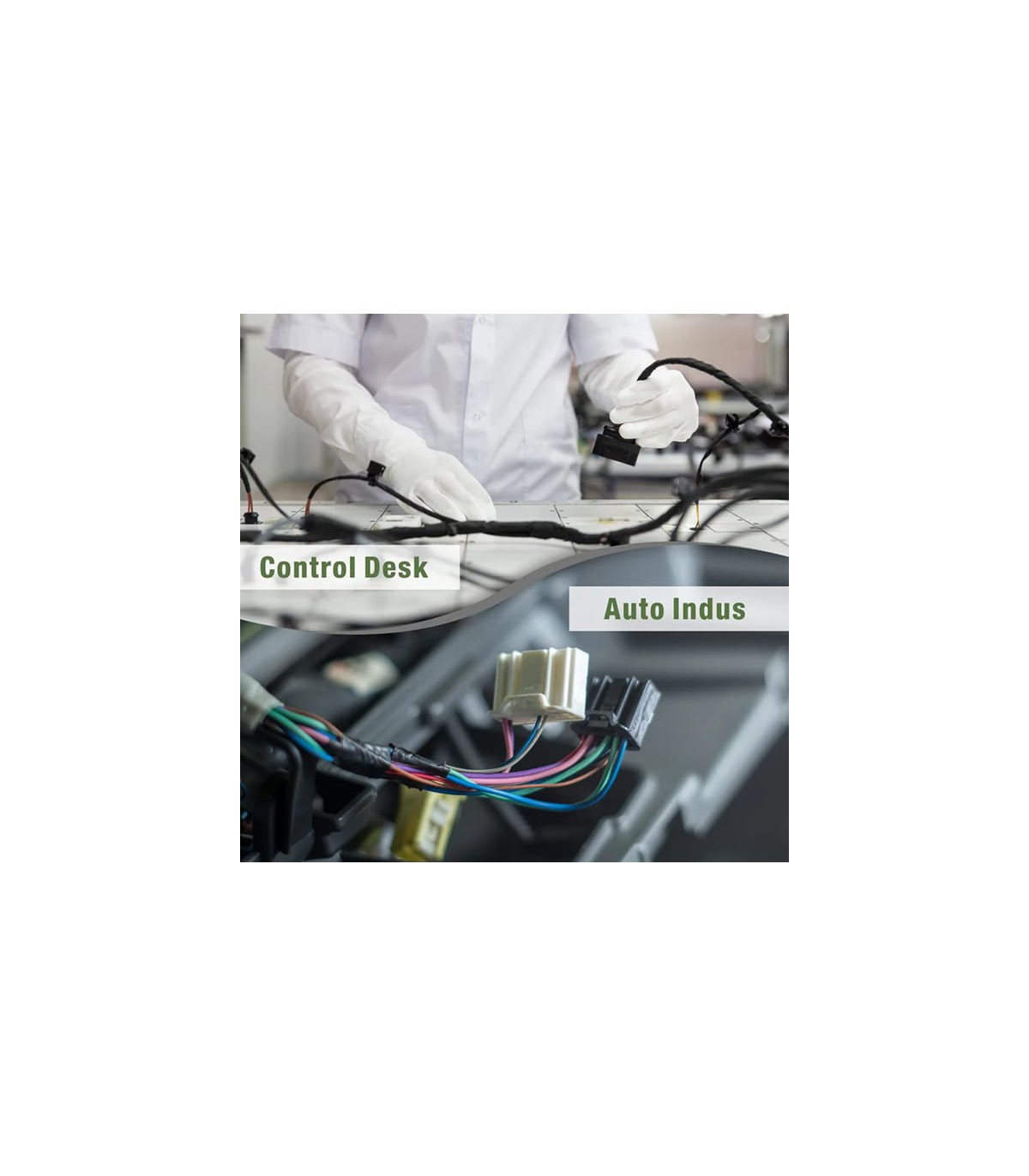

3) Câblages automobiles.

4) Électronique et informatique (ventilateurs, backplanes, alimentations auxiliaires).

5) Tableaux électriques / automatisation.

6) Réparations et personnalisations de câblages.

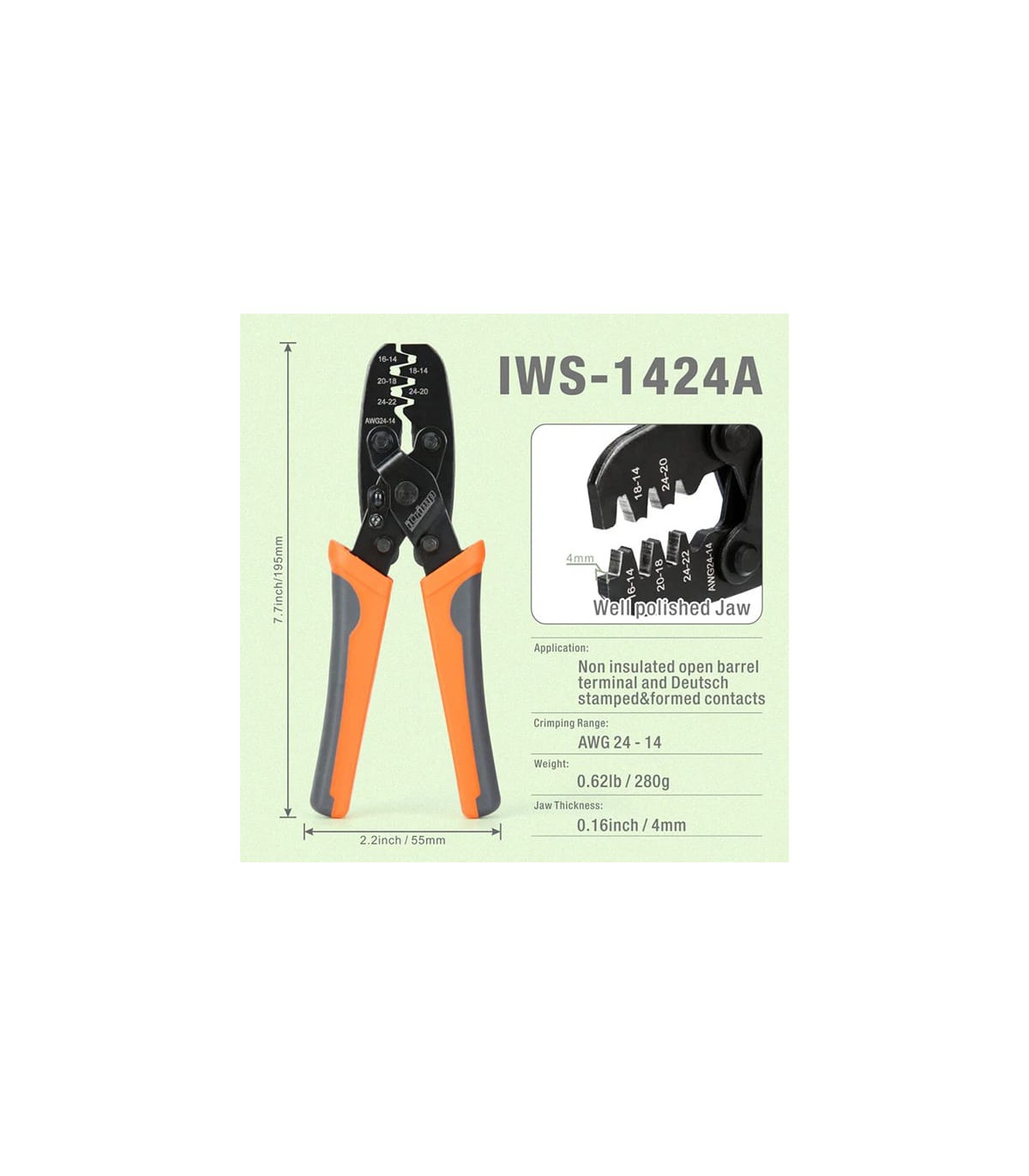

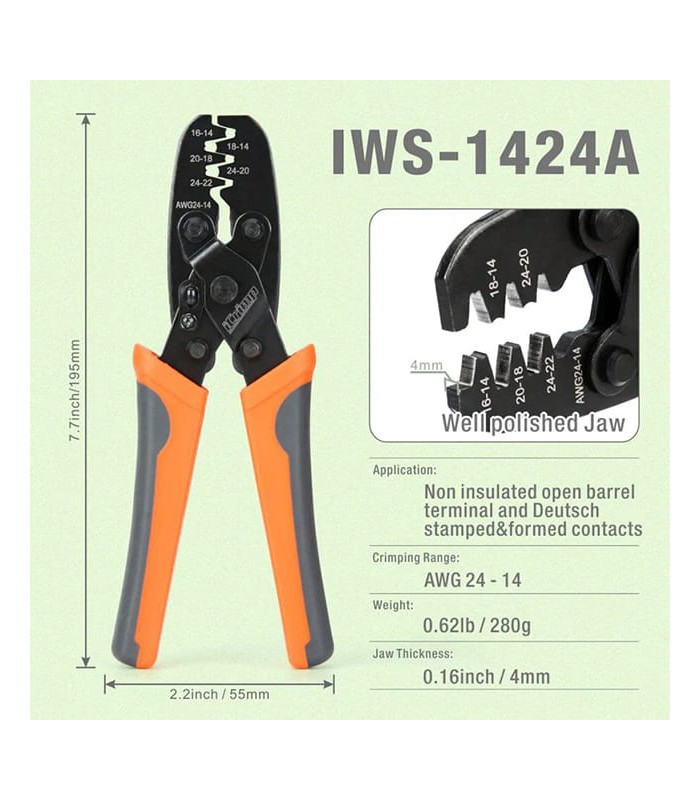

Caractéristiques techniques

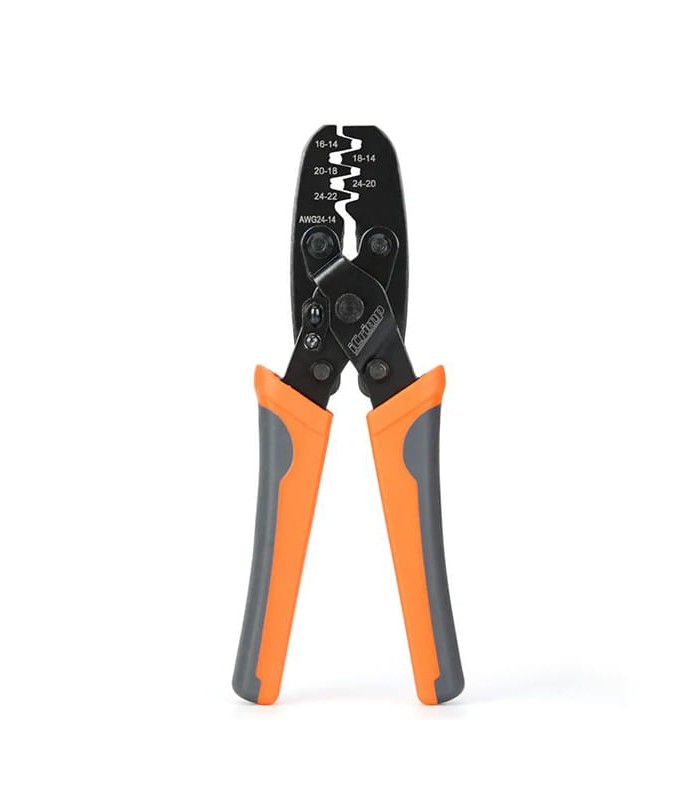

Modèle : RBIWS-1424A

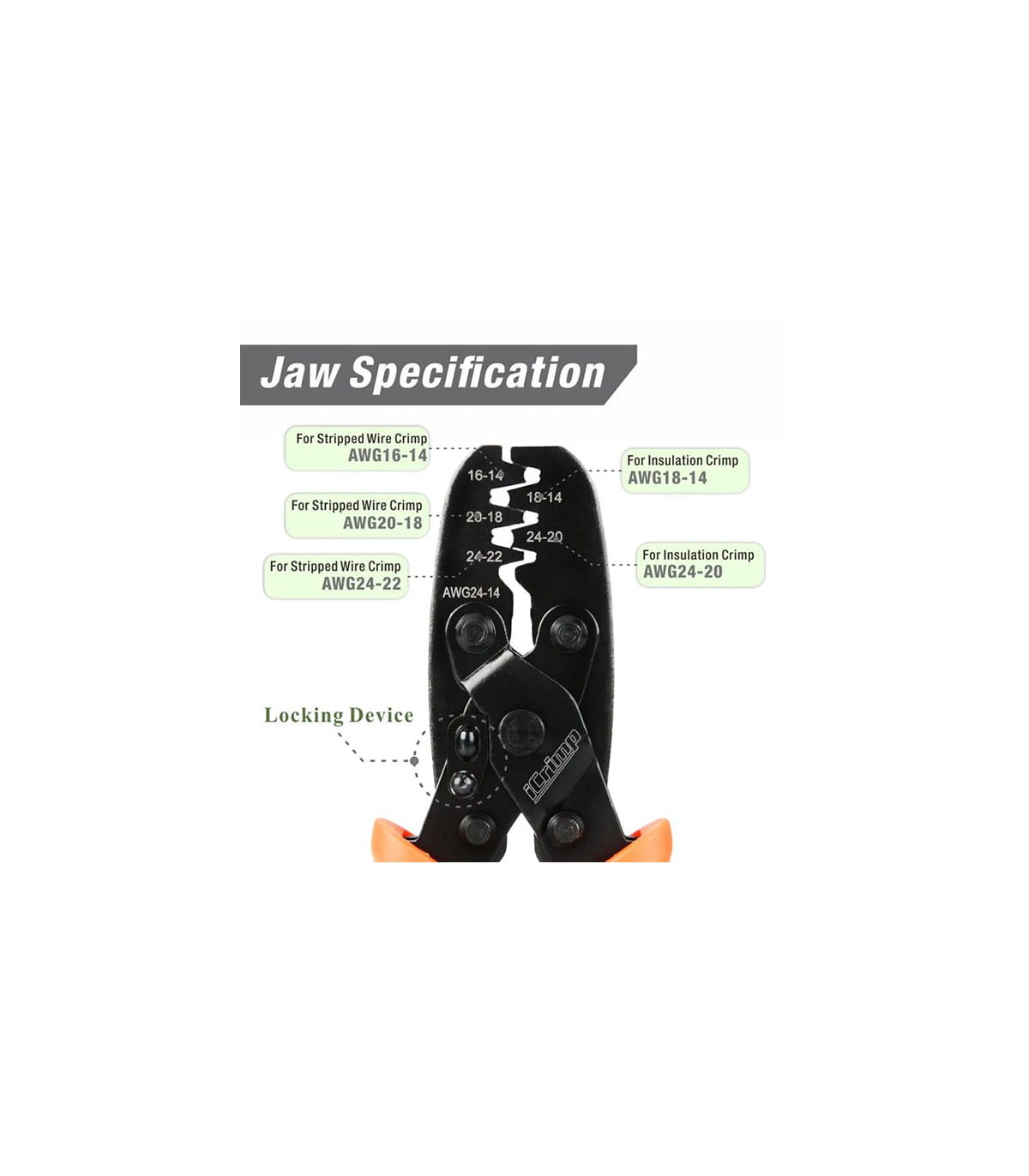

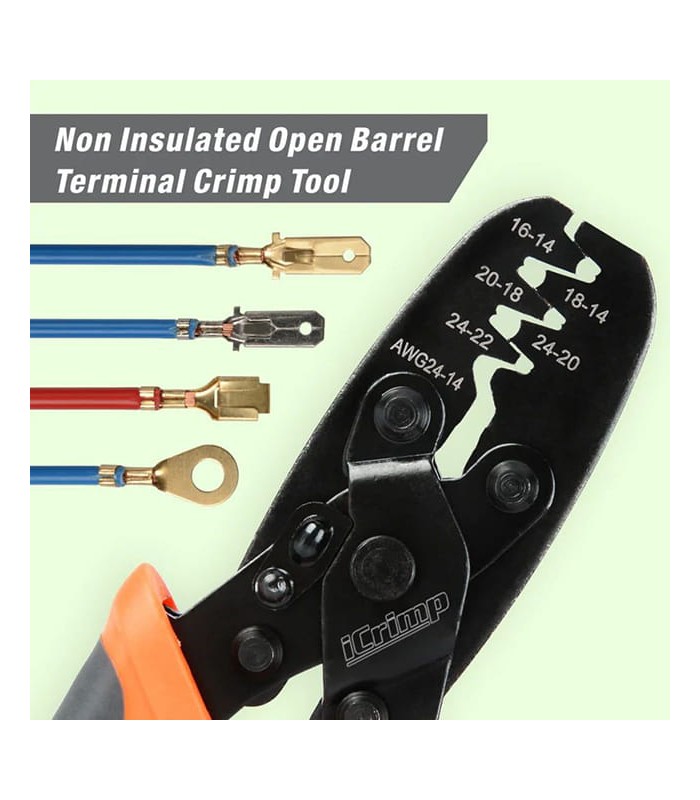

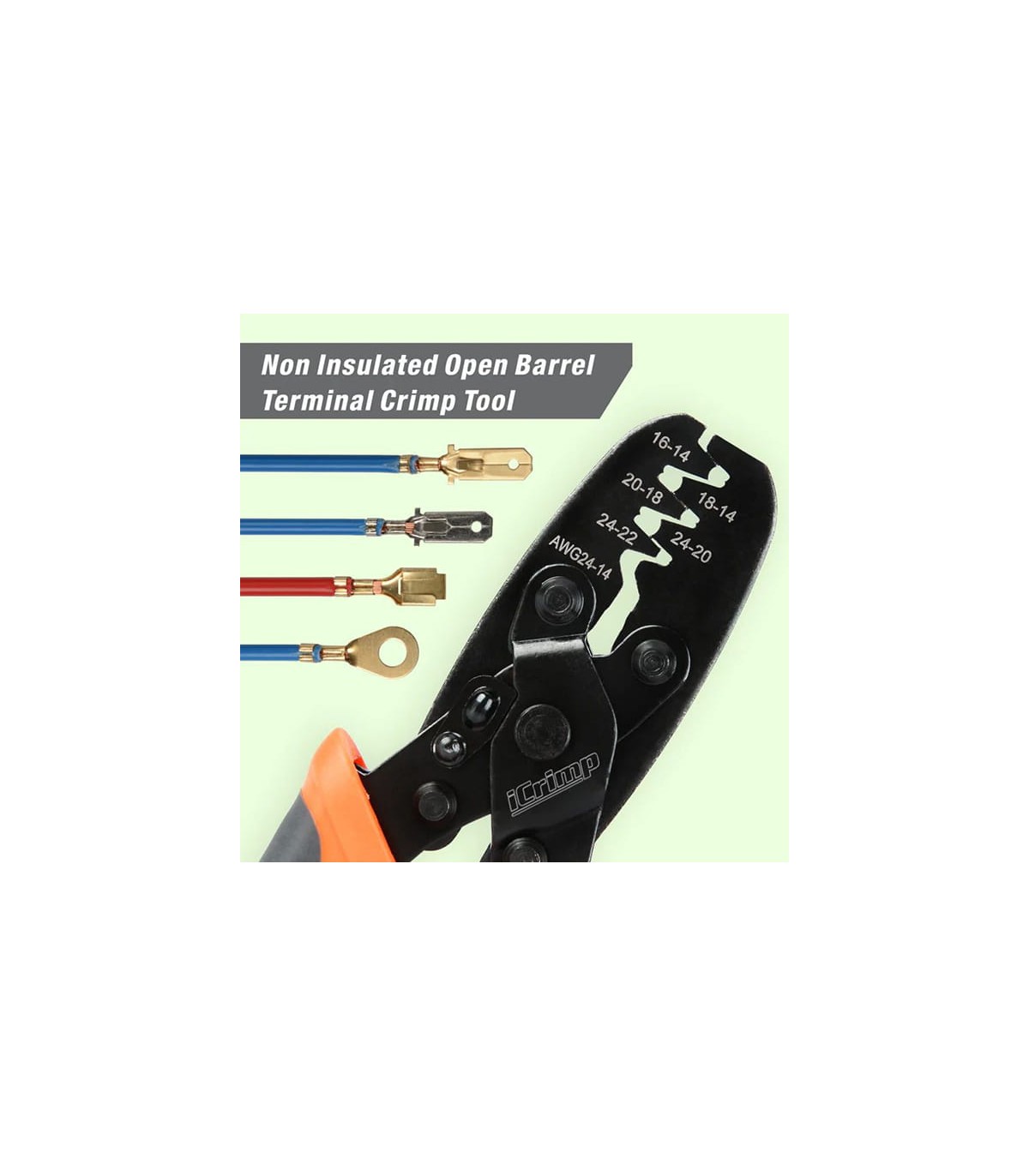

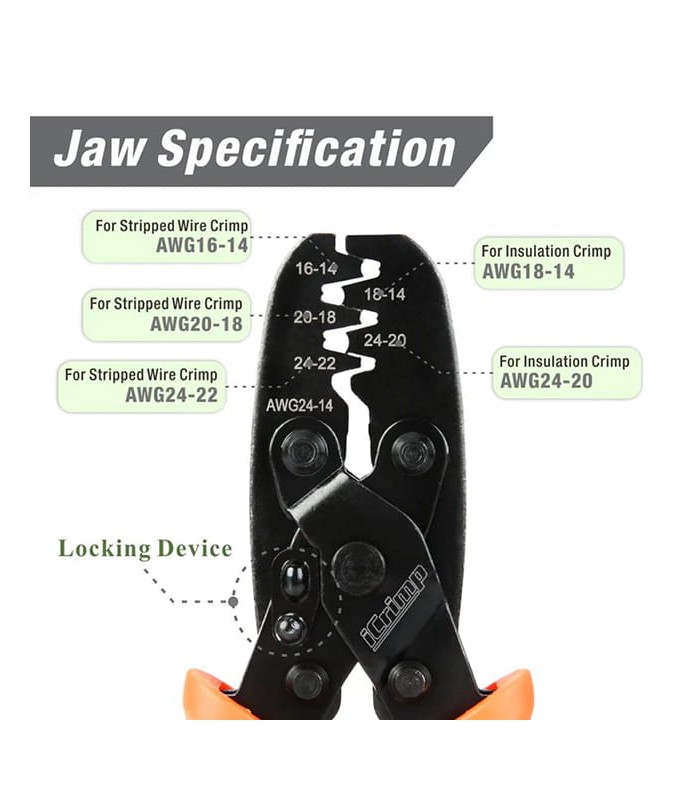

Type de bornes : open barrel non isolées, 5 plages de sertissage dédiées

Section du fil (mm²) : 0,20 - 2,00 mm²

Section du fil (AWG) : 24 - 14 AWG

Longueur : 195 mm

Poids : 280 g

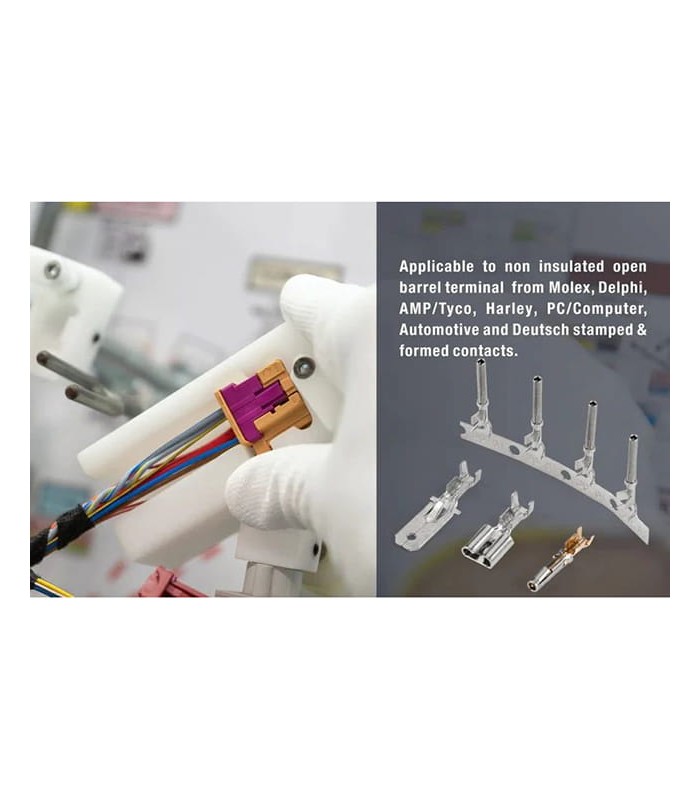

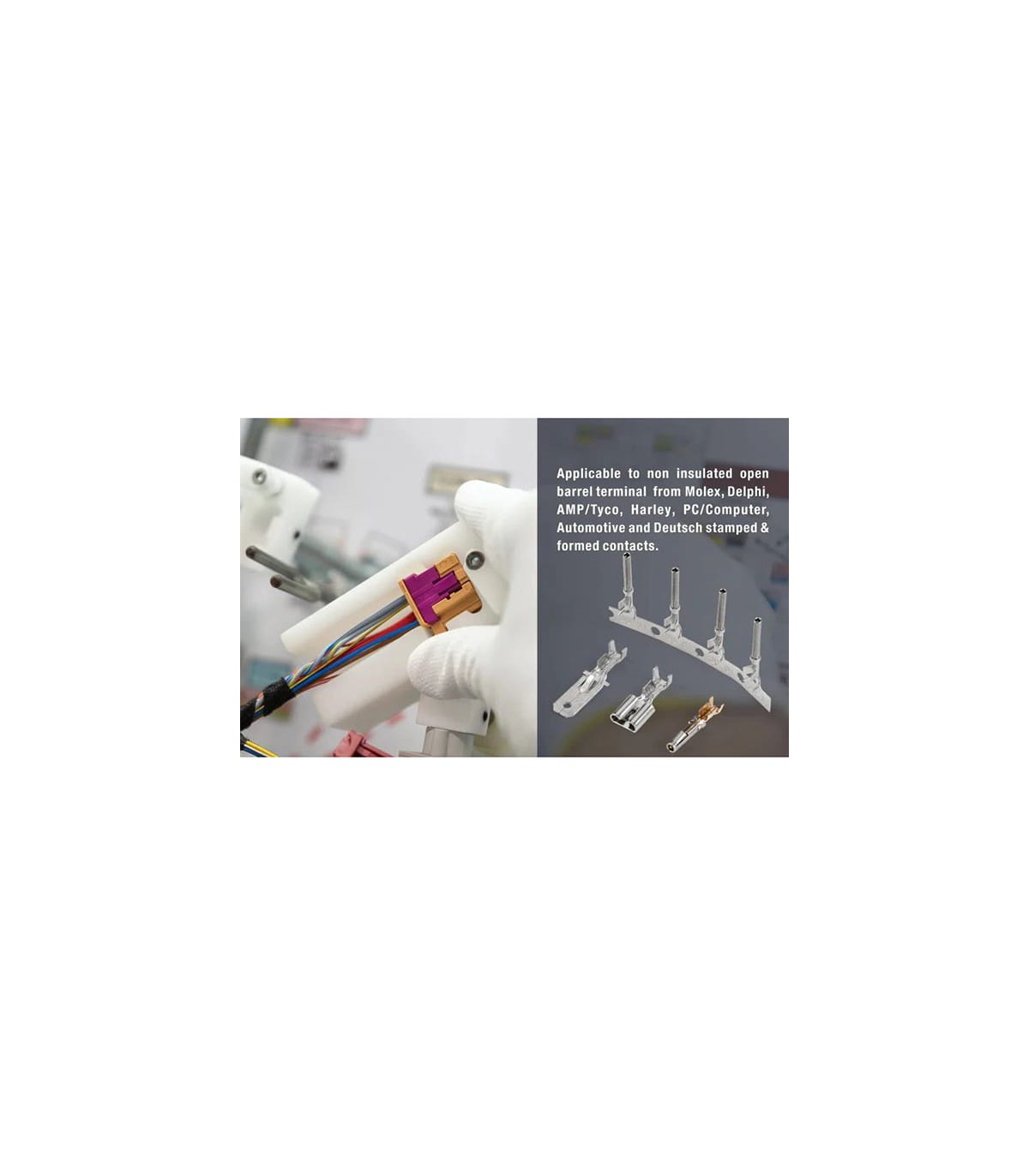

Compatibilité des bornes : Molex, Delphi, AMP/Tyco, Deutsch, Harley, Automobile
Ergonomie : poignées en caoutchouc ; mécanisme à cliquet avec déverrouillage
