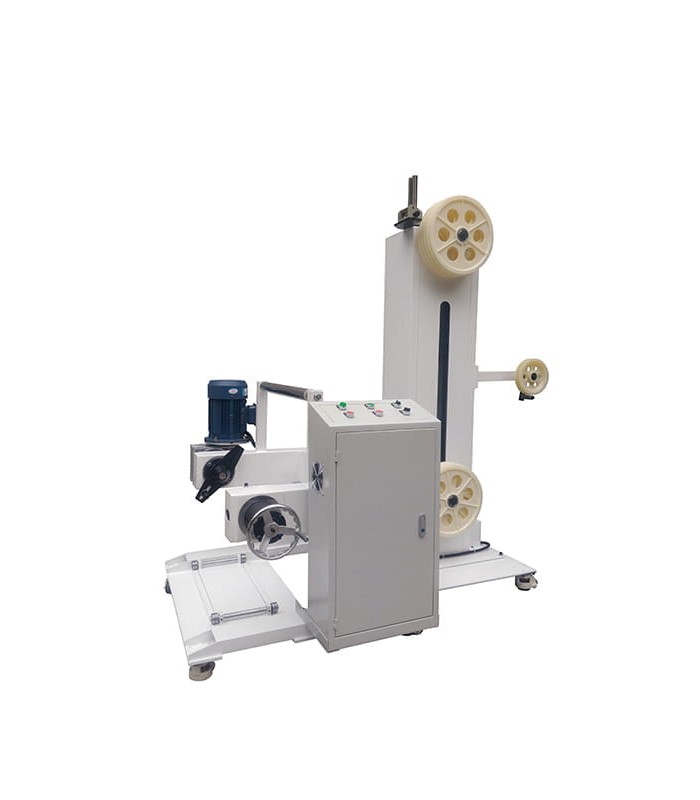

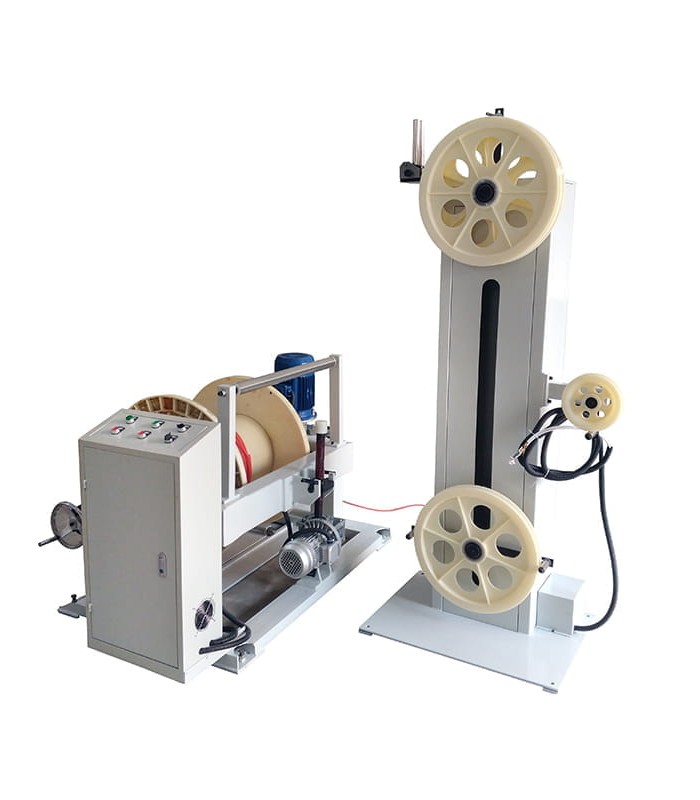

Dérouleur de câble pour bobines Ø 400 à 630mm (max 1000kg)

La RBEW1435 fonctionne comme une station de déroulage de câbles, maintenant une tension constante, évitant les torsions indésirables, empêchant le glissement et synchronisant le déroulage avec la vitesse de la ligne. Elle est adaptée aux câbles d’un diamètre compris entre 3 et 20 mm et prend en charge des bobines d’un diamètre extérieur compris entre 400 et 1000 mm et d’une largeur comprise entre 250 et 750 mm, avec une capacité de charge allant jusqu’à 1000 kg.

Le système adopte un moteur à fréquence variable (inverseur), permettant un réglage continu de la vitesse d’alimentation, s’adaptant automatiquement aux variations de la demande de la ligne de production. La machine intègre un mécanisme de levage motorisé pour la bobine et un système de verrouillage rapide pour faciliter le chargement du câble et les changements rapides de bobine.

Fonctionnement opérationnel

1) Chargement de la bobine
La bobine de câble est montée sur le dispositif de support (OD de 400 à 1000 mm). Le mécanisme motorisé aide à soulever et à fixer rapidement la bobine.

2) Démarrage et réglages
Lors de la mise en marche, l’inverseur règle la vitesse initiale du câble. L’opérateur peut ajuster la tension et le contrôle. Le système motorisé gère la position de la bobine et le système de verrouillage rapide.

3) Alimentation du câble
Pendant le fonctionnement, la machine tire le câble de la bobine de manière fluide et régulière. L’inverseur ajuste la vitesse d’extraction en fonction de la demande de la ligne : si la demande augmente, il accélère ; si elle diminue, il ralentit ou maintient le câble en veille. Cela évite les ruptures ou les déchirures du matériau.

4) Arrêt
Lorsque la bobine est vide ou qu’une anomalie se produit (blocage du câble, surtension), les capteurs ou les fins de course détectent l’événement et la machine peut s’arrêter automatiquement ou passer à une bobine de secours.

Caractéristiques techniques

Modèle: RBEW1435
Diamètre du câble: 3 - 20 mm
Dimensions de la bobine supportée: OD 400 – 1000 mm, largeur 250 – 750 mm
Charge maximale supportée (poids de la bobine): 1000 kg
Vitesse maximale d’alimentation: 250 m/min
Tension (alimentation): 110 V / 220 V, 50-60 Hz
Poids de la machine: 300 kg
Dimensions: 900 × 1550 × 900 mm
