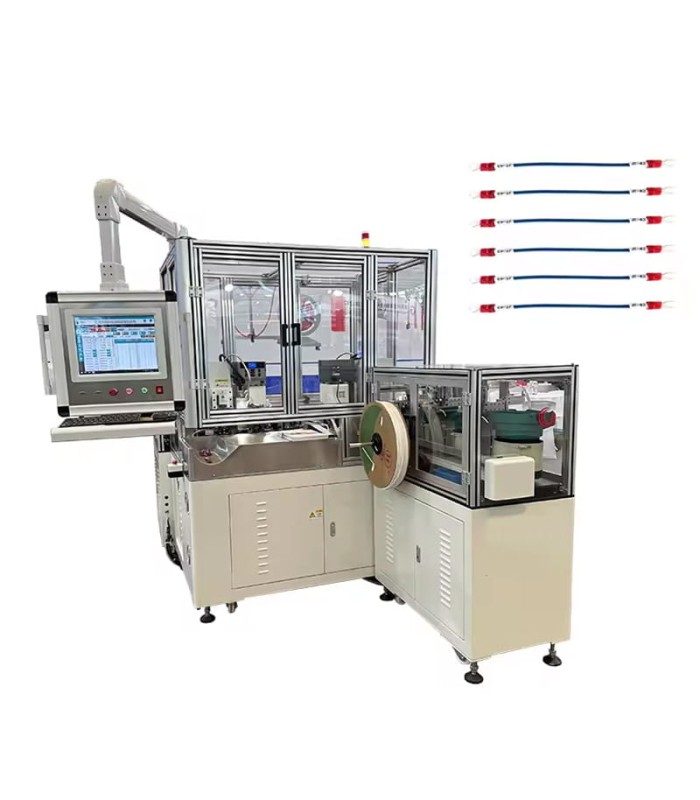

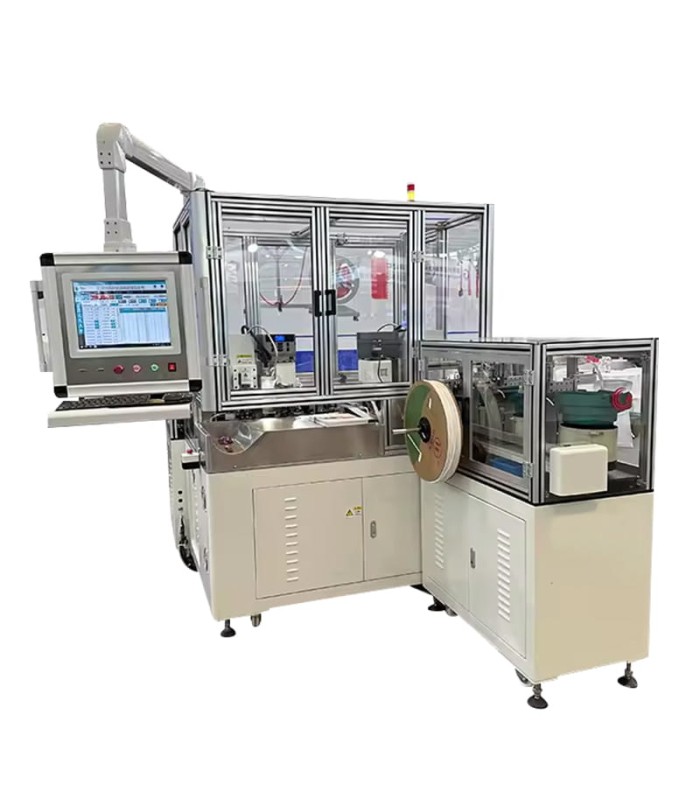

Macchina doppia crimpatura 0,2-2,5 mm² con inserimento tubetti

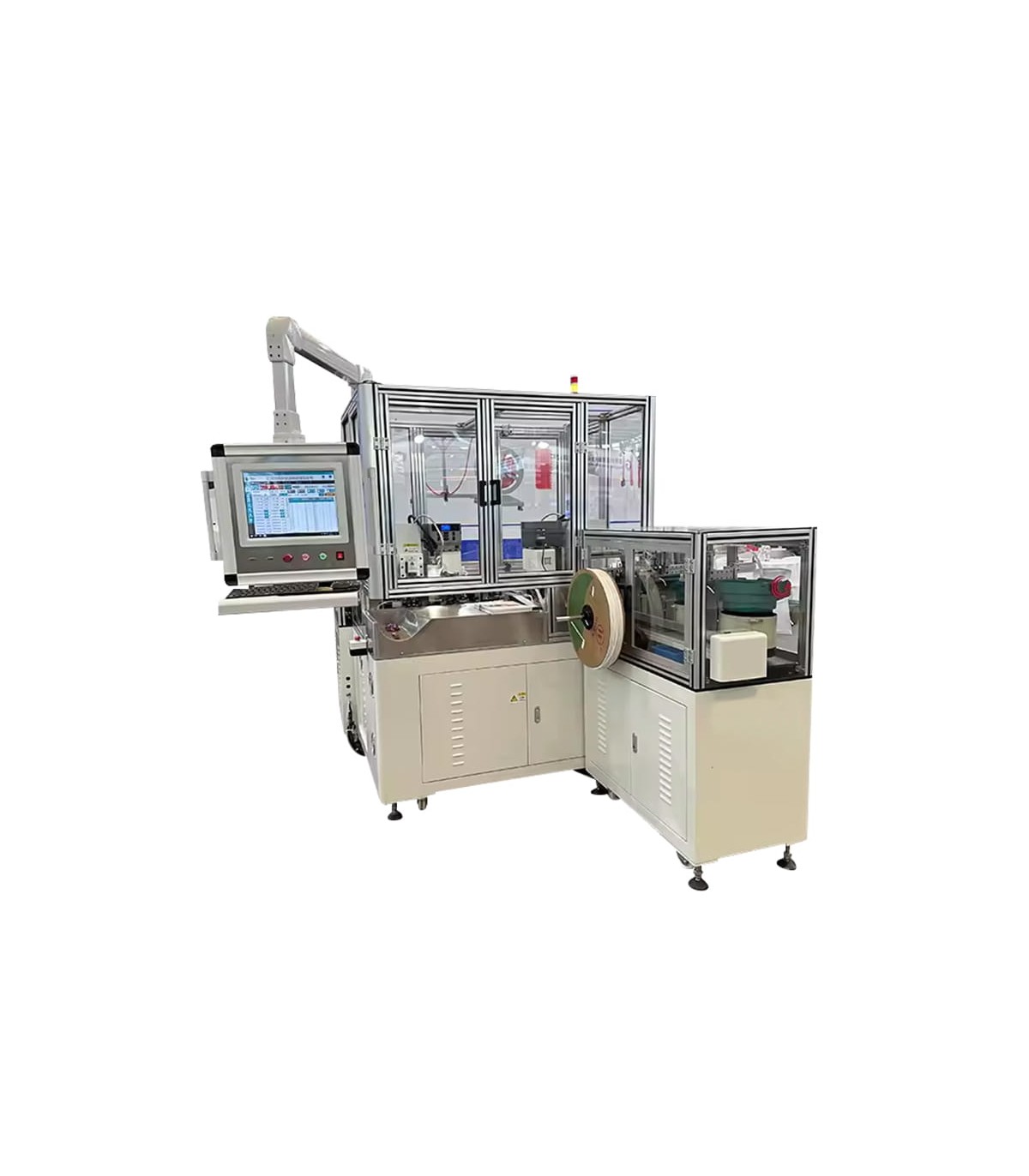

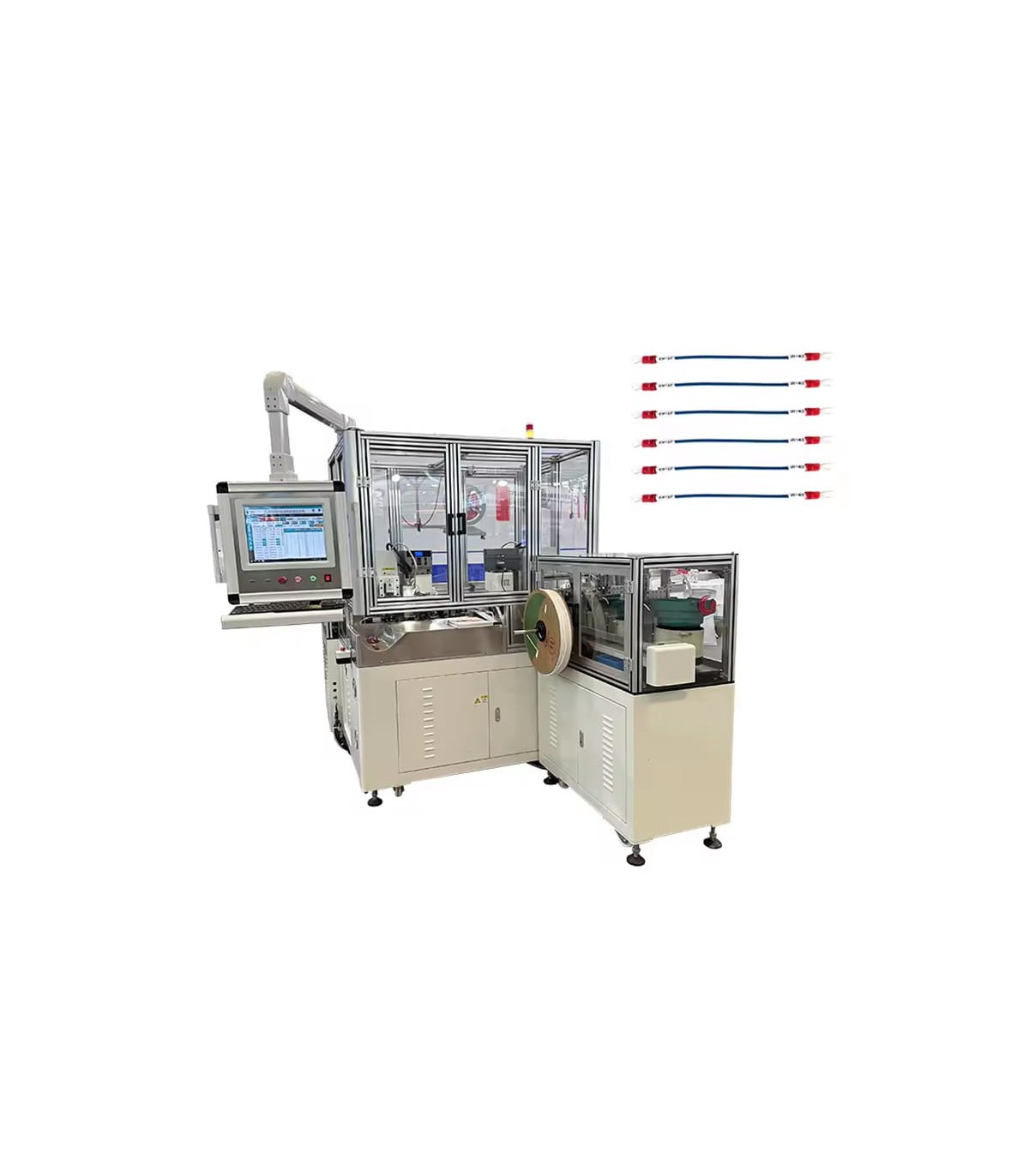

La RBEW8280 è una macchina automatica progettata per la lavorazione completa dei cavi, integrando in un unico ciclo operativo le funzioni di taglio, spelatura, crimpatura dei terminali e inserimento di tubetti numerati.
È particolarmente indicata per aziende che producono cablaggi elettrici, quadri elettrici, cablaggi automotive e lavorazioni industriali dove sono richieste elevata produttività, precisione e ripetibilità del processo.
Grazie alla struttura automatizzata, la macchina consente di ridurre sensibilmente i tempi di lavorazione rispetto ai processi manuali o semi-automatici, migliorando al tempo stesso la qualità del prodotto finito e diminuendo il rischio di errori operativi.
La RBEW8280 può eseguire diverse lavorazioni in sequenza, tra cui spelatura singola estremità, spelatura doppia estremità, taglio del cavo, crimpatura singola estremità, crimpatura doppia estremità,
inserimento tubetto su doppia estremità, inserimento tubetto su singola estremità e marcatura.
Il sistema è adatto alla lavorazione di cavi in PVC e Teflon, con sezione da AWG 26 a AWG 14, corrispondente indicativamente a 0,2 - 2,5 mm². La macchina può inoltre essere personalizzata in base alle esigenze produttive.
Il controllo tramite display LCD in lingua cinese/inglese permette una gestione semplice dei parametri di lavoro, tra cui lunghezza di taglio, lunghezza di spelatura, modalità operativa e regolazioni relative al tubetto numerato.
Il sistema di alimentazione a rulli garantisce un avanzamento regolare del cavo, contribuendo a mantenere precisione e stabilità durante tutto il ciclo produttivo.
La presenza di dispositivi di rilevamento, come rilevamento presenza cavo, rilevamento tramite fibra ottica e controllo bassa pressione aria, aumenta la sicurezza del processo e aiuta a ridurre scarti e lavorazioni non conformi.
La struttura modulare della macchina facilita le operazioni di manutenzione e rende più semplice l’accesso ai principali gruppi di lavorazione, come alimentazione cavo, gruppo lama, sistema di crimpatura e dispositivo di inserimento tubetto.

PRINCIPIO DI FUNZIONAMENTO

- Il cavo viene alimentato automaticamente tramite sistema a rulli
- La macchina esegue il taglio alla lunghezza impostata
- Viene effettuata la spelatura dell’estremità anteriore e posteriore del cavo
- Il sistema procede con la crimpatura del terminale, su una o entrambe le estremità in base alla configurazione impostata
- Il dispositivo dedicato può inserire il tubetto numerato o il manicotto secondo il ciclo di lavorazione richiesto
- I sistemi di rilevamento controllano la presenza del cavo e le condizioni operative principali
- Il cavo lavorato viene scaricato pronto per le successive fasi di assemblaggio o confezionamento

PRINCIPALI VANTAGGI

- Processo automatico di taglio, spelatura, crimpatura e inserimento tubetto
- Possibilità di lavorazione su singola o doppia estremità del cavo
- Riduzione dei tempi di produzione rispetto alle lavorazioni manuali
- Maggiore precisione e ripetibilità del ciclo produttivo
- Compatibile con terminali a puntale, terminali a O/Y e terminali sfusi
- Adatta per cavi in PVC e Teflon
- Sistema di alimentazione cavo a rulli per avanzamento stabile
- Display LCD cinese/inglese per gestione dei parametri
- Dispositivi di rilevamento per migliorare sicurezza e qualità
- Possibilità di personalizzazione per tappo impermeabile e dispositivo tubetto numerato
- Manutenzione facilitata grazie alla struttura modulare
- Ideale per produzioni industriali continuative

PRINCIPALI APPLICAZIONI

- Produzione di cablaggi elettrici
- Cablaggi automotive
- Wiring harness professionali
- Quadri elettrici e automazione industriale
- Cablaggi per apparecchiature elettroniche
- Lavorazioni con terminali a puntale
- Lavorazioni con terminali a O e Y
- Inserimento tubetti numerati per identificazione cavo
- Produzione industriale ad alta ripetibilità

CARATTERISTICHE TECNICHE

Modello: RBEW8280
Potenza: 220V / 800W
Funzioni: spelatura singola estremità, spelatura doppia estremità, taglio, crimpatura singola estremità, crimpatura doppia estremità, inserimento tubetto su doppia estremità, manicottatura singola estremità, inserimento tubetto singola estremità e marcatura
Terminali compatibili: terminali a puntale, terminali a O/Y e terminali sfusi
Produzione: 1200 - 1500 pezzi/ora su cavo da 200 mm
Dimensioni macchina: L1300 × W1050 × H1550 mm
Peso: 580 kg
Display: LCD cinese/inglese
Cavi applicabili: PVC, Teflon
Sezione cavo: AWG 26 - AWG 14, circa 0,2 - 2,5 mm², personalizzabile
Lunghezza taglio cavo: 90 mm - 999999 mm
Lunghezza minima residua: 70 mm
Lunghezza minima tubetto: 15 mm
Precisione di taglio: tolleranza 1 mm + inferiore allo 0,2% della lunghezza di taglio
Lunghezza di spelatura: estremità anteriore 1,5 - 15 mm, estremità posteriore 1,5 - 15 mm
Capacità pressa: 2000 kg
Dispositivi di rilevamento: rilevamento presenza cavo, rilevamento fibra ottica, rilevamento bassa pressione aria
Pressione aria richiesta: 0,5 - 0,65 MPa con aria secca e pulita
Tappo impermeabile: personalizzabile
Dispositivo tubetto numerato: personalizzabile, lunghezza taglio 12 - 30 mm
Modalità operativa: passo singolo, ciclo singolo, automatico
Condizioni di lavoro: 0 - 50 °C
Modalità alimentazione cavo: alimentazione a rulli
Monitoraggio pressione: opzionale
Ispezione visiva CCT: opzionale
