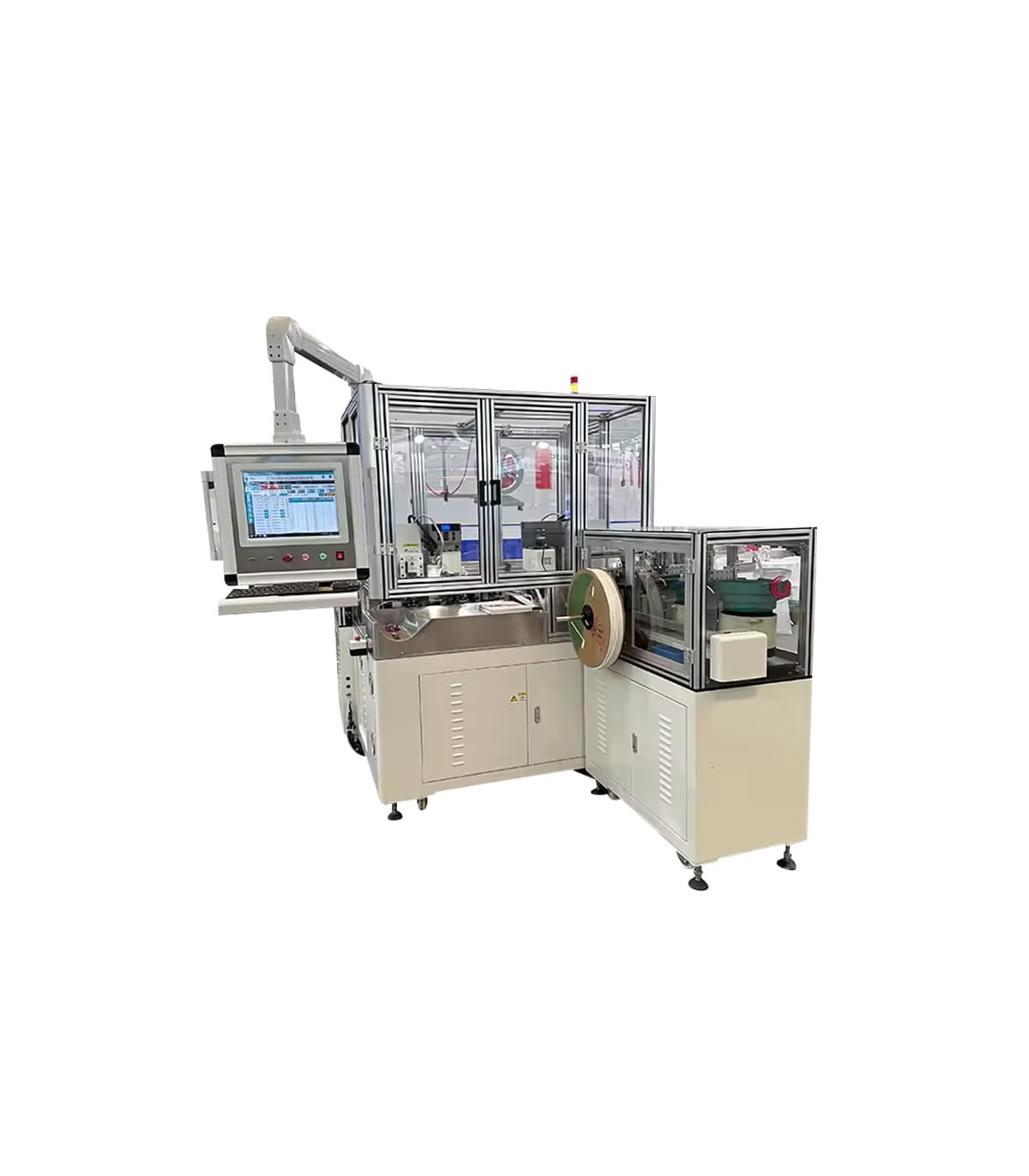

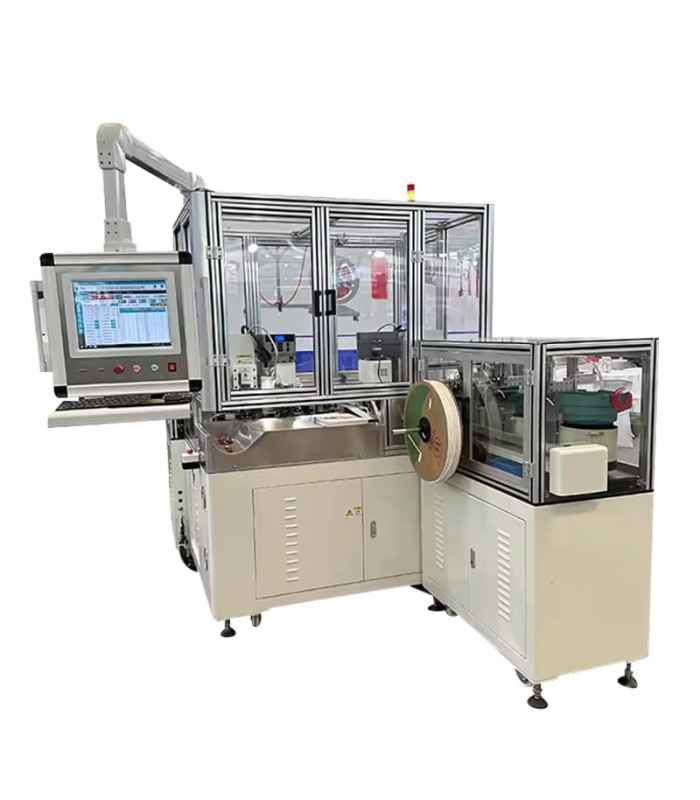

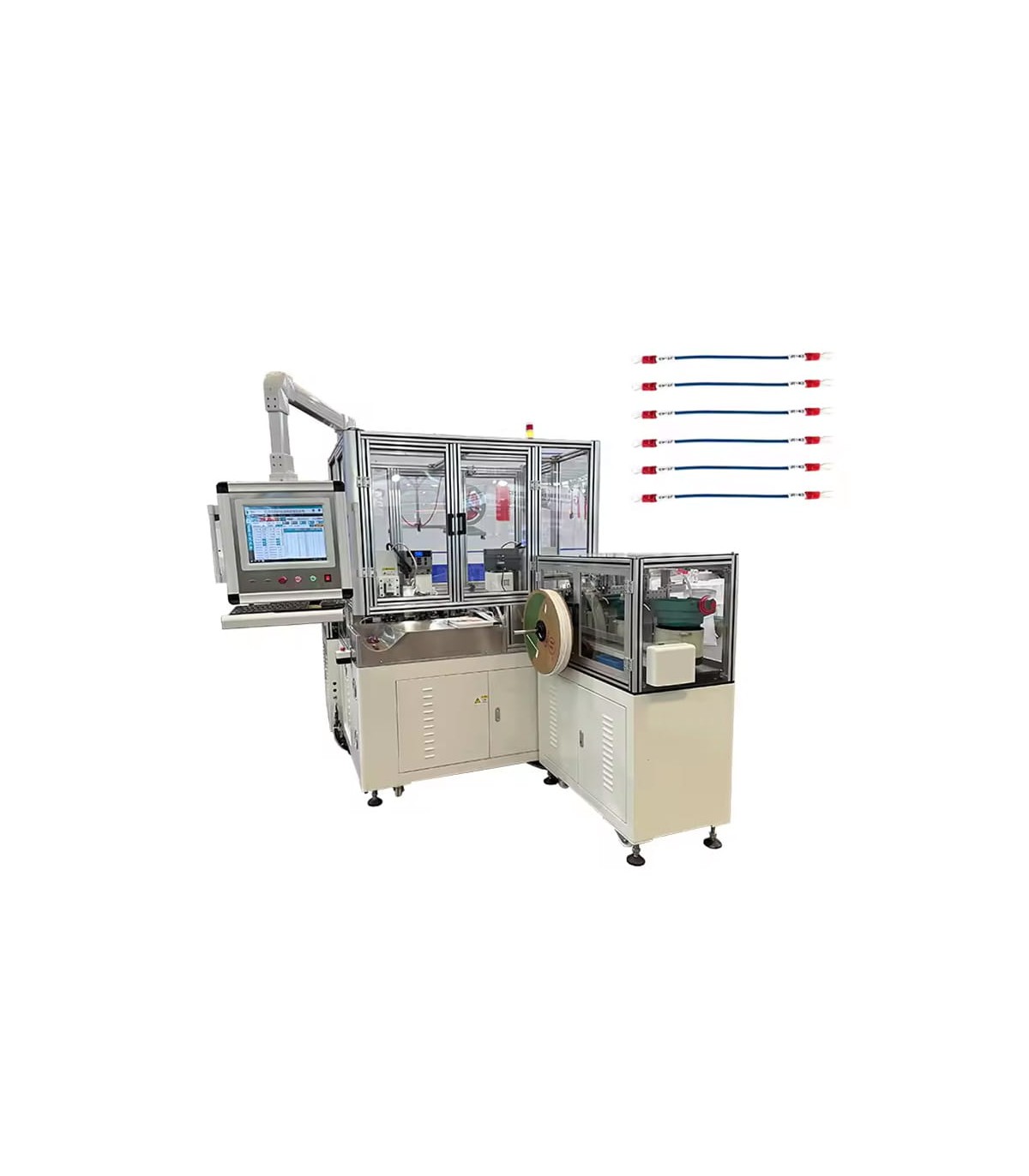

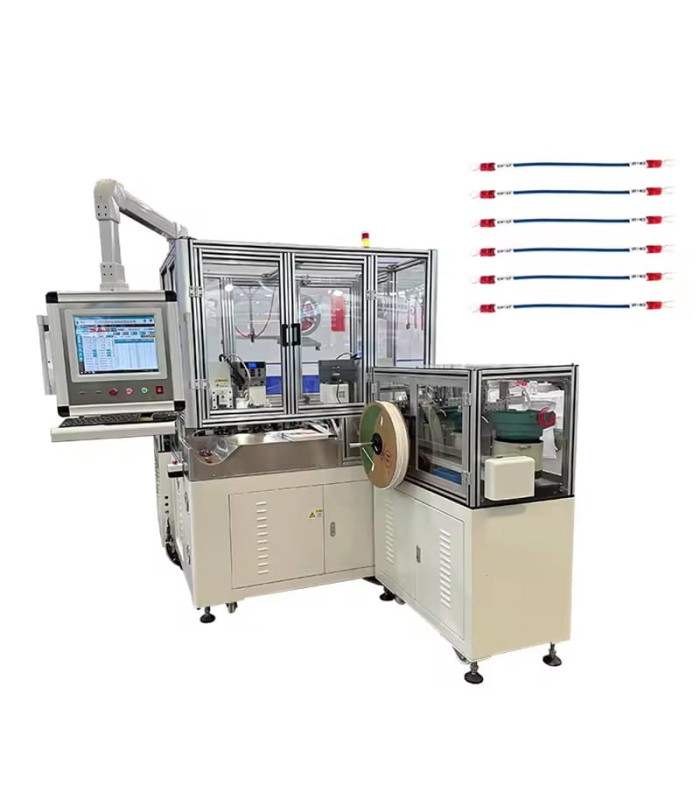

Máquina de doble crimpado 0,2-2,5 mm² con inserción de tubos

La RBEW8280 es una máquina automática diseñada para el procesamiento completo de cables, integrando en un único ciclo operativo las funciones de corte, pelado, crimpado de terminales e inserción de tubos numerados.
Es especialmente adecuada para empresas que producen cableados eléctricos, cuadros eléctricos, cableados automotrices y procesos industriales donde se requieren alta productividad, precisión y repetibilidad del proceso.
Gracias a su estructura automatizada, la máquina permite reducir considerablemente los tiempos de procesamiento en comparación con procesos manuales o semiautomáticos,
mejorando al mismo tiempo la calidad del producto terminado y reduciendo el riesgo de errores operativos.
La RBEW8280 puede realizar varias operaciones en secuencia, incluyendo pelado de un extremo, pelado de doble extremo, corte del cable, crimpado de un extremo, crimpado de doble extremo,
inserción de tubo en doble extremo, inserción de tubo en un extremo y marcado.
El sistema es adecuado para procesar cables de PVC y Teflón, con secciones de AWG 26 a AWG 14, correspondientes aproximadamente a 0,2 - 2,5 mm². La máquina también puede personalizarse según las necesidades de producción.
El control mediante pantalla LCD en chino/inglés permite una gestión sencilla de los parámetros de trabajo, incluyendo longitud de corte, longitud de pelado, modo operativo y ajustes relativos al tubo numerado.
El sistema de alimentación por rodillos garantiza un avance regular del cable, contribuyendo a mantener precisión y estabilidad durante todo el ciclo productivo.
La presencia de dispositivos de detección, como detección de presencia de cable, detección por fibra óptica y control de baja presión de aire, aumenta la seguridad del proceso y ayuda a reducir desperdicios y trabajos no conformes.
La estructura modular de la máquina facilita las operaciones de mantenimiento y permite un acceso más sencillo a los principales grupos de trabajo, como alimentación del cable, grupo de cuchillas, sistema de crimpado y dispositivo de inserción de tubo.

PRINCIPIO DE FUNCIONAMIENTO

- El cable se alimenta automáticamente mediante sistema de rodillos
- La máquina realiza el corte a la longitud establecida
- Se realiza el pelado del extremo delantero y trasero del cable
- El sistema procede con el crimpado del terminal, en uno o ambos extremos según la configuración establecida
- El dispositivo dedicado puede insertar el tubo numerado o manguito según el ciclo de trabajo requerido
- Los sistemas de detección controlan la presencia del cable y las principales condiciones operativas
- El cable procesado se descarga listo para las siguientes fases de ensamblaje o embalaje

PRINCIPALES VENTAJAS

- Proceso automático de corte, pelado, crimpado e inserción de tubo
- Posibilidad de procesamiento en uno o ambos extremos del cable
- Reducción de tiempos de producción frente a procesos manuales
- Mayor precisión y repetibilidad del ciclo productivo
- Compatible con terminales tubulares, terminales O/Y y terminales sueltos
- Apta para cables de PVC y Teflón
- Sistema de alimentación de cable por rodillos para avance estable
- Pantalla LCD chino/inglés para gestión de parámetros
- Dispositivos de detección para mejorar seguridad y calidad
- Posibilidad de personalización para tapón impermeable y dispositivo de tubo numerado
- Mantenimiento facilitado gracias a la estructura modular
- Ideal para producciones industriales continuas

PRINCIPALES APLICACIONES

- Producción de cableados eléctricos
- Cableados automotrices
- Wiring harness profesionales
- Cuadros eléctricos y automatización industrial
- Cableados para equipos electrónicos
- Procesos con terminales tubulares
- Procesos con terminales O e Y
- Inserción de tubos numerados para identificación del cable
- Producción industrial de alta repetibilidad

CARACTERÍSTICAS TÉCNICAS

Modelo: RBEW8280
Potencia: 220V / 800W
Funciones: pelado de un extremo, pelado de doble extremo, corte, crimpado de un extremo, crimpado de doble extremo, inserción de tubo en doble extremo, enfundado de un extremo, inserción de tubo en un extremo y marcado
Terminales compatibles: terminales tubulares, terminales O/Y y terminales sueltos
Producción: 1200 - 1500 piezas/hora en cable de 200 mm
Dimensiones de la máquina: L1300 × W1050 × H1550 mm
Peso: 580 kg
Pantalla: LCD chino/inglés
Cables aplicables: PVC, Teflón
Sección de cable: AWG 26 - AWG 14, aprox. 0,2 - 2,5 mm², personalizable
Longitud de corte del cable: 90 mm - 999999 mm
Longitud mínima restante: 70 mm
Longitud mínima del tubo: 15 mm
Precisión de corte: tolerancia 1 mm + inferior al 0,2% de la longitud de corte
Longitud de pelado: extremo delantero 1,5 - 15 mm, extremo trasero 1,5 - 15 mm
Capacidad de prensa: 2000 kg
Dispositivos de detección: detección de presencia de cable, detección por fibra óptica, detección de baja presión de aire
Presión de aire requerida: 0,5 - 0,65 MPa con aire seco y limpio
Tapón impermeable: personalizable
Dispositivo de tubo numerado: personalizable, longitud de corte 12 - 30 mm
Modo operativo: paso único, ciclo único, automático
Condiciones de trabajo: 0 - 50 °C
Modo de alimentación del cable: alimentación por rodillos
Monitorización de presión: opcional
Inspección visual CCT: opcional
