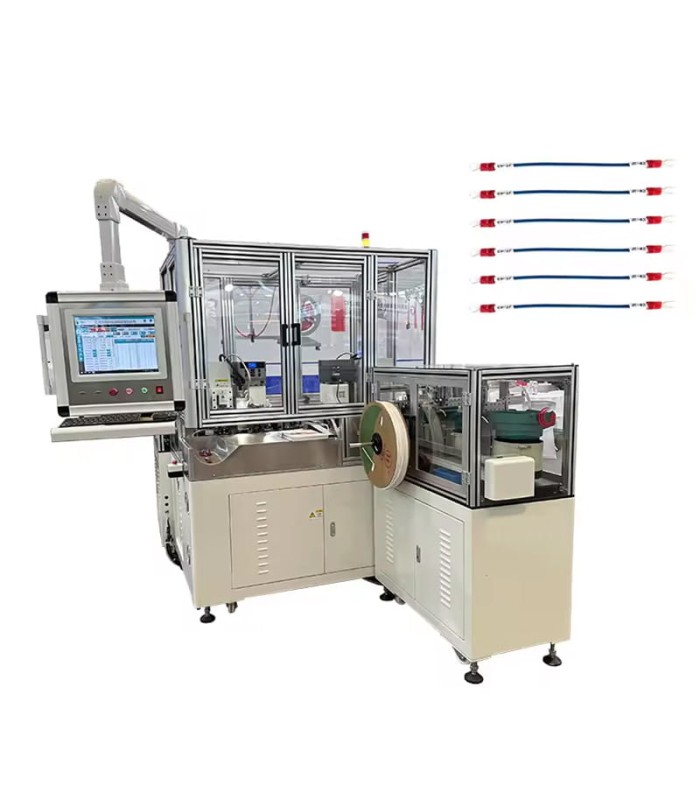

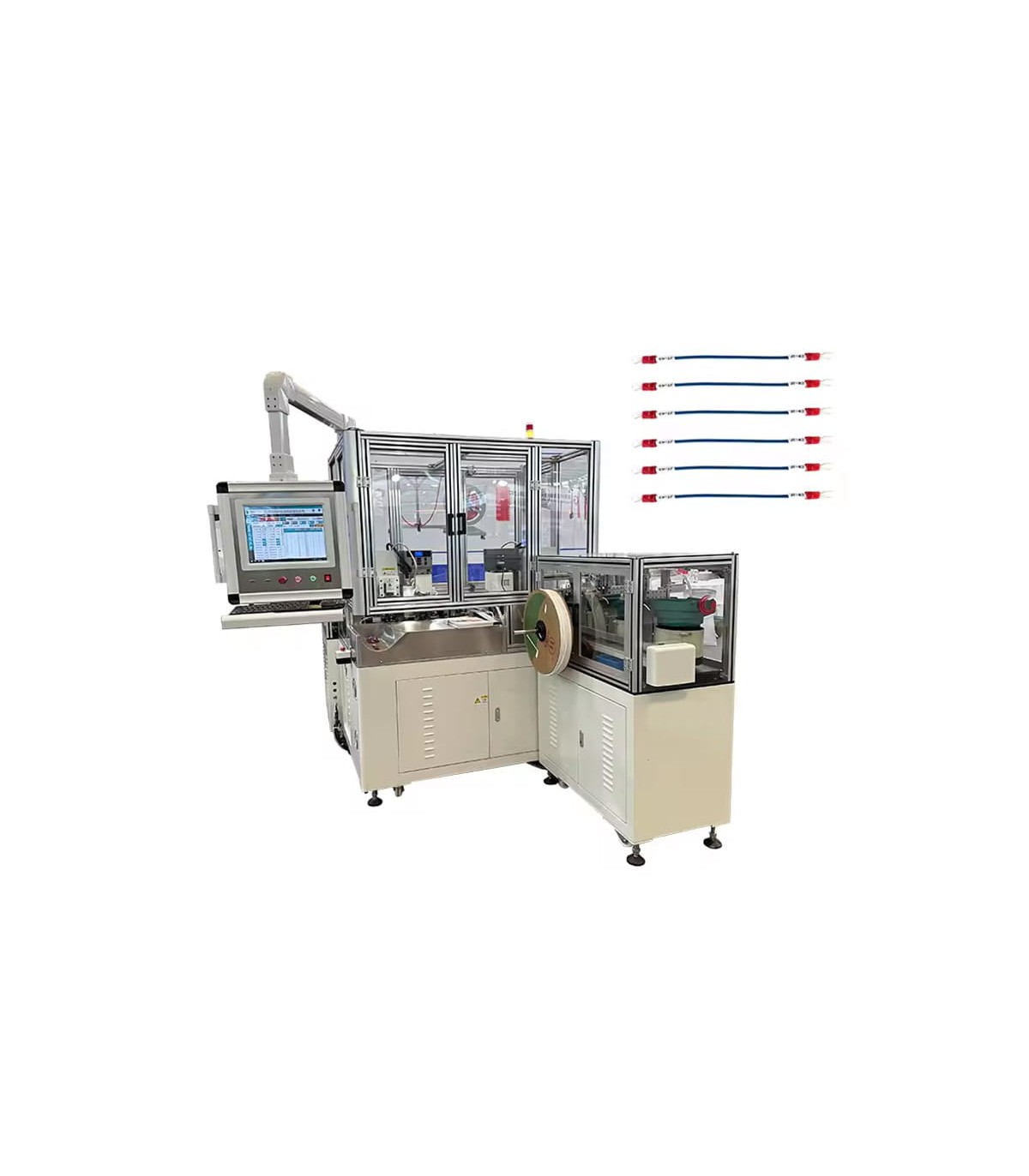

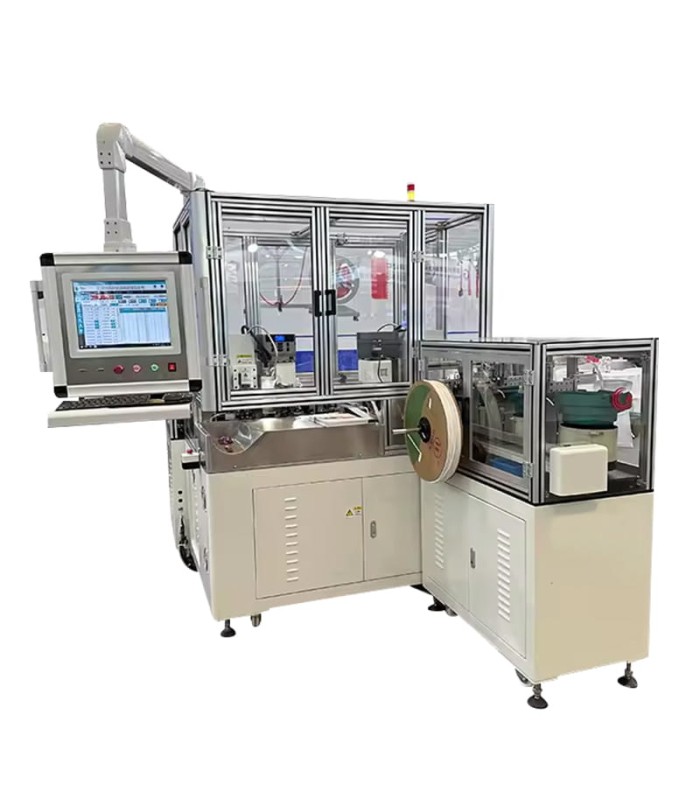

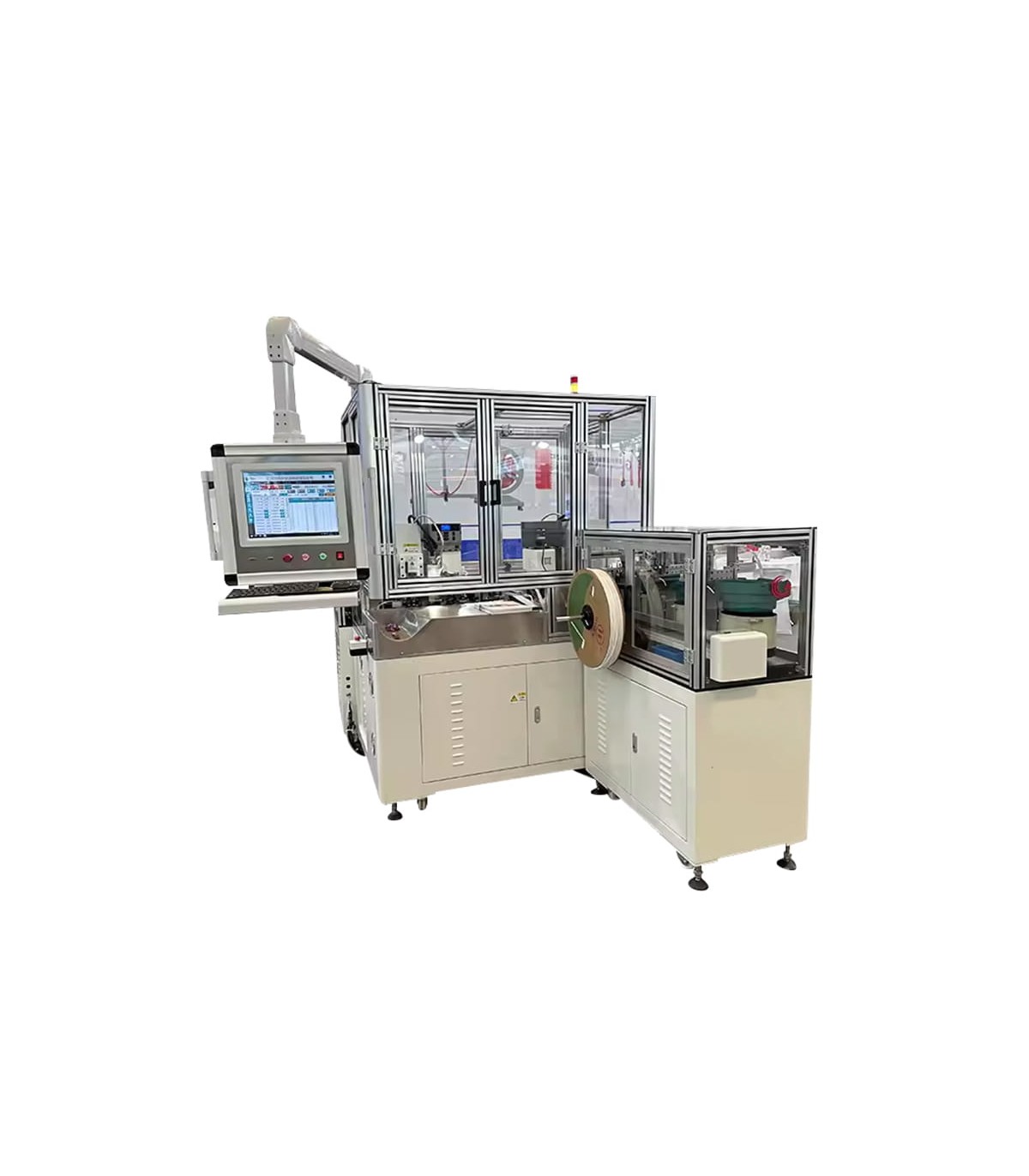

Doppelcrimpmaschine 0,2-2,5 mm² mit Schlaucheinführung

Die RBEW8280 ist eine automatische Maschine für die vollständige Kabelbearbeitung, die Schneiden, Abisolieren, Crimpen von Kontakten und Einführen von Nummernschläuchen in einem einzigen Arbeitszyklus integriert.
Sie eignet sich besonders für Unternehmen, die elektrische Verkabelungen, Schalttafeln, Automotive-Verkabelungen und industrielle Anwendungen herstellen, bei denen hohe Produktivität, Präzision und Prozesswiederholbarkeit erforderlich sind.
Dank der automatisierten Struktur reduziert die Maschine die Bearbeitungszeiten im Vergleich zu manuellen oder halbautomatischen Prozessen erheblich, verbessert gleichzeitig die Qualität des Endprodukts und verringert das Risiko von Bedienfehlern.
Die RBEW8280 kann mehrere Arbeitsschritte nacheinander ausführen, darunter einseitiges Abisolieren, beidseitiges Abisolieren, Kabelschneiden, einseitiges Crimpen, beidseitiges Crimpen,
beidseitiges Einführen von Schläuchen, einseitiges Einführen von Schläuchen und Markieren.
Das System eignet sich für die Verarbeitung von PVC- und Teflon-Kabeln mit Kabelquerschnitten von AWG 26 bis AWG 14, entsprechend etwa 0,2 - 2,5 mm². Die Maschine kann außerdem entsprechend den Produktionsanforderungen angepasst werden.
Die Steuerung über ein chinesisch/englisches LCD-Display ermöglicht eine einfache Verwaltung der Arbeitsparameter, einschließlich Schnittlänge, Abisolierlänge, Betriebsmodus und Einstellungen für den Nummernschlauch.
Das Rollen-Zuführsystem gewährleistet eine gleichmäßige Kabelführung und trägt dazu bei, Präzision und Stabilität während des gesamten Produktionszyklus aufrechtzuerhalten.
Vorhandene Erkennungssysteme wie Kabelanwesenheitserkennung, Lichtleitererkennung und Erkennung von niedrigem Luftdruck erhöhen die Prozesssicherheit und helfen, Ausschuss und fehlerhafte Bearbeitungen zu reduzieren.
Die modulare Struktur der Maschine erleichtert Wartungsarbeiten und ermöglicht einen einfacheren Zugang zu den wichtigsten Bearbeitungsgruppen wie Kabelzuführung, Messereinheit, Crimpsystem und Schlaucheinführvorrichtung.

FUNKTIONSWEISE

- Das Kabel wird automatisch über ein Rollen-Zuführsystem zugeführt
- Die Maschine schneidet das Kabel auf die eingestellte Länge
- Das vordere und hintere Kabelende wird abisoliert
- Das System führt das Crimpen des Kontakts an einem oder beiden Enden entsprechend der eingestellten Konfiguration durch
- Die spezielle Vorrichtung kann den Nummernschlauch oder die Hülse entsprechend dem erforderlichen Bearbeitungszyklus einführen
- Die Erkennungssysteme prüfen die Kabelanwesenheit und die wichtigsten Betriebsbedingungen
- Das bearbeitete Kabel wird ausgegeben und ist bereit für die nächsten Montage- oder Verpackungsschritte

HAUPTVORTEILE

- Automatischer Prozess zum Schneiden, Abisolieren, Crimpen und Einführen von Schläuchen
- Bearbeitung an einem oder beiden Kabelenden möglich
- Reduzierte Produktionszeiten im Vergleich zu manuellen Bearbeitungen
- Höhere Präzision und Wiederholbarkeit des Produktionszyklus
- Kompatibel mit Aderendhülsen, O/Y-Kontakten und losen Kontakten
- Geeignet für PVC- und Teflon-Kabel
- Rollen-Zuführsystem für stabile Kabelführung
- Chinesisch/englisches LCD-Display zur Parameterverwaltung
- Erkennungssysteme zur Verbesserung von Sicherheit und Qualität
- Anpassungsmöglichkeit für wasserdichten Stopfen und Nummernschlauchvorrichtung
- Erleichterte Wartung dank modularer Struktur
- Ideal für kontinuierliche Industrieproduktion

HAUPTANWENDUNGEN

- Herstellung elektrischer Verkabelungen
- Automotive-Verkabelungen
- Professionelle Wiring Harnesses
- Schalttafeln und Industrieautomation
- Verkabelungen für elektronische Geräte
- Verarbeitung mit Aderendhülsen
- Verarbeitung mit O- und Y-Kontakten
- Einführen von Nummernschläuchen zur Kabelkennzeichnung
- Industrielle Produktion mit hoher Wiederholbarkeit

TECHNISCHE EIGENSCHAFTEN

Modell: RBEW8280
Leistung: 220V / 800W
Funktionen: einseitiges Abisolieren, beidseitiges Abisolieren, Schneiden, einseitiges Crimpen, beidseitiges Crimpen, beidseitiges Einführen von Schläuchen, einseitiges Ummanteln, einseitiges Einführen von Schläuchen und Markieren
Kompatible Kontakte: Aderendhülsen, O/Y-Kontakte und lose Kontakte
Produktion: 1200 - 1500 Stück/Stunde bei 200-mm-Kabel
Maschinenabmessungen: L1300 × W1050 × H1550 mm
Gewicht: 580 kg
Display: Chinesisch/Englisch LCD
Geeignete Kabel: PVC, Teflon
Kabelquerschnitt: AWG 26 - AWG 14, ca. 0,2 - 2,5 mm², anpassbar
Kabelschnittlänge: 90 mm - 999999 mm
Minimale Restlänge: 70 mm
Minimale Schlauchlänge: 15 mm
Schnittgenauigkeit: Toleranz 1 mm + weniger als 0,2% der Schnittlänge
Abisolierlänge: vorderes Ende 1,5 - 15 mm, hinteres Ende 1,5 - 15 mm
Presskapazität: 2000 kg
Erkennungssysteme: Kabelanwesenheitserkennung, Lichtleitererkennung, Erkennung von niedrigem Luftdruck
Erforderlicher Luftdruck: 0,5 - 0,65 MPa mit trockener und sauberer Luft
Wasserdichter Stopfen: anpassbar
Nummernschlauchvorrichtung: anpassbar, Schnittlänge 12 - 30 mm
Betriebsmodus: Einzelschritt, Einzelzyklus, automatisch
Arbeitsbedingungen: 0 - 50 °C
Kabelzuführung: Rollenzuführung
Drucküberwachung: optional
CCT-Sichtprüfung: optional
