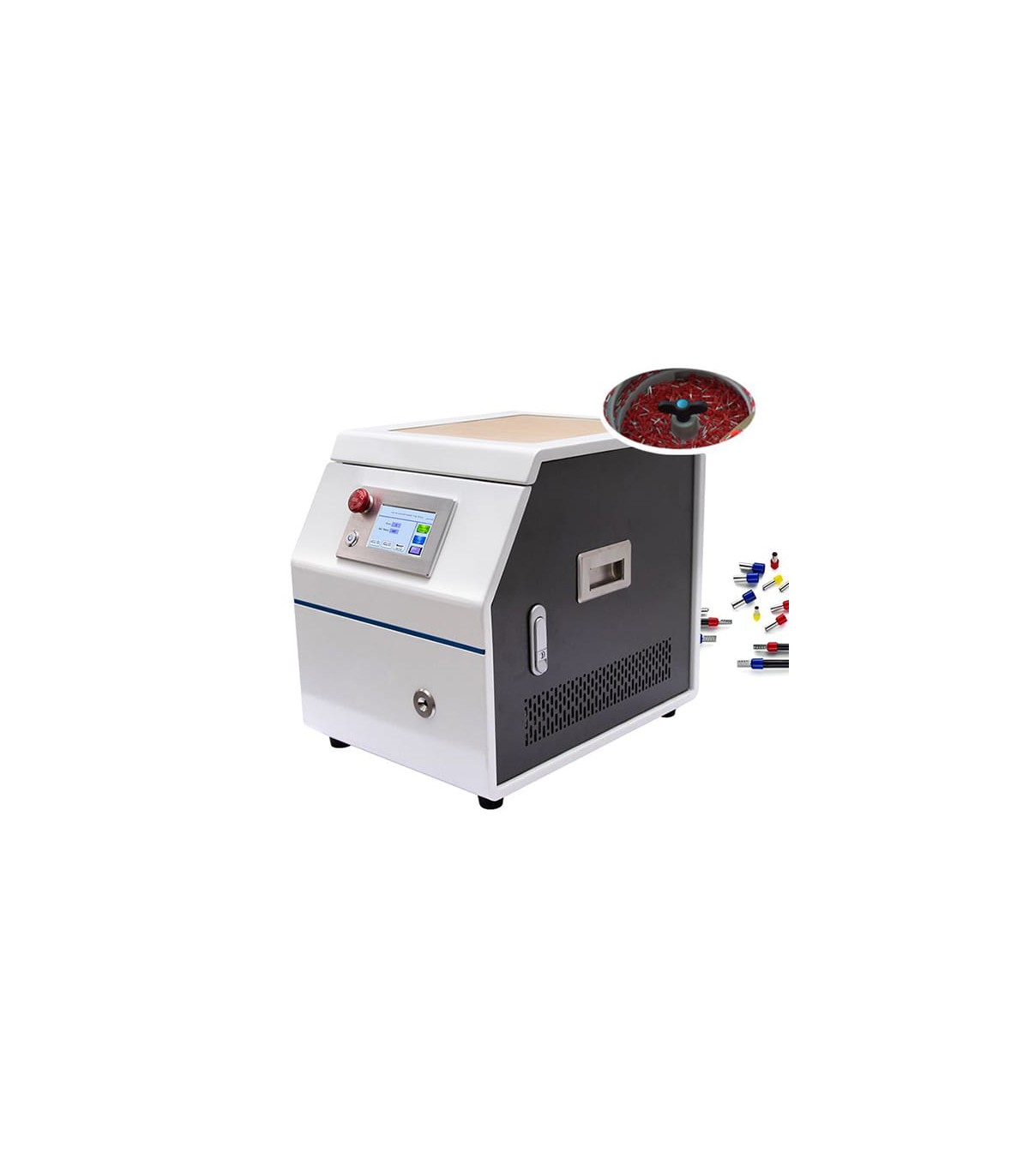

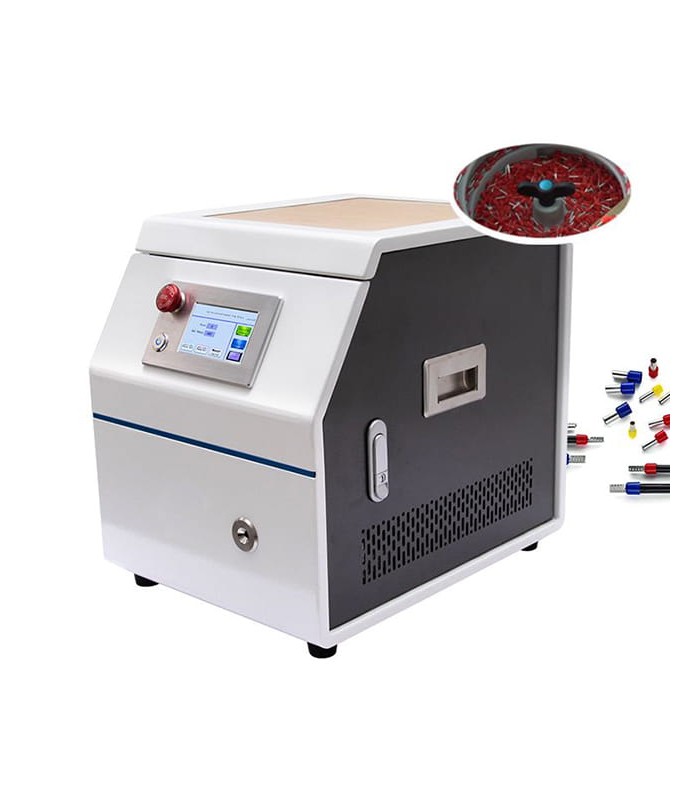

Macchina per la spelatura del cavo e la crimpatura dei puntalini isolati in automatico (0,15 - 4 mmq)

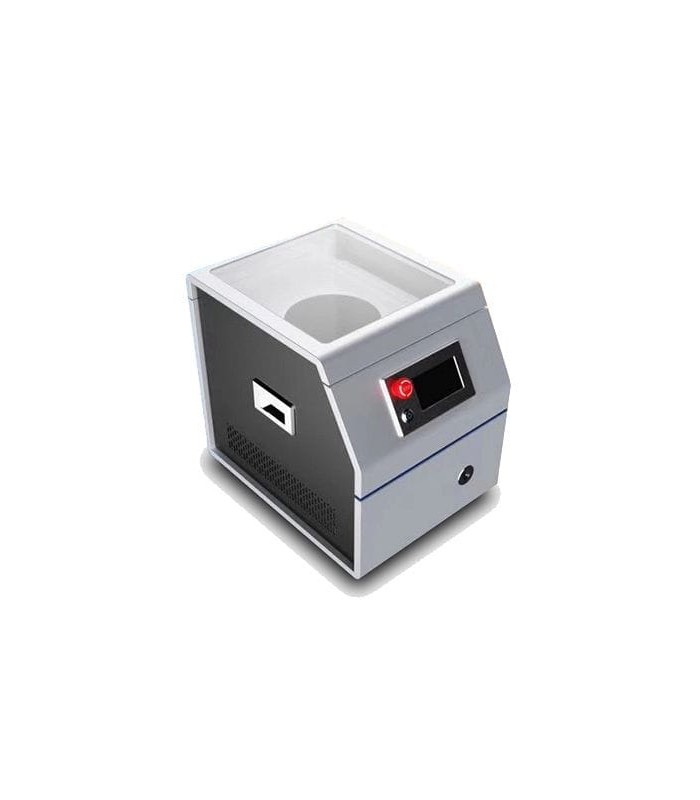

La RBEW5010A è una macchina semiautomatica per la crimpatura di puntalini isolati pensata per linee di cablaggio con requisiti di velocità, ripetibilità e qualità di processo.

Integra interfaccia operatore intuitiva e controlli di processo per standardizzare il risultato anche su volumi elevati.

Come funziona

L’operatore inserisce il cavo spelato nella zona di carico e posiziona il puntalino isolato nell’utensile.

La macchina esegue la chiusura controllata del puntalino, monitorando la posizione di crimpatura tramite attuazione a servomotore.

Applicazioni tipiche

1) Cablaggi industriali e civili con terminali isolati.

2) Quadri elettrici, sistemi di automazione e controllo.

3) Assemblaggi per energie rinnovabili (fotovoltaico, storage DC).

4) Reparti di pre-montaggi, postazioni da banco o isole di assemblaggio.

Caratteristiche tecniche

Modello: RBEW5010A

Sezione del cavo (mmq): 0,50 - 4,00 mmq

Sezione del cavo (AWG): 20 - 12 AWG

Max lunghezza di spelatura: 17 mm

Produttività: 900 - 1200 pz/ora

Tempo ciclo di produzione: 2,8s/cavo

Temperatura di lavoro: 10 - 25 °C

Azionamento: servomotore

Pressione dell'aria: 0,6 - 0,8 MPa

Tensione: AC 110/220 V - 50/60 Hz

Interfaccia: pannello digitale

Peso: 40 kg

Dimensioni: 350 × 450 × 400 mm
