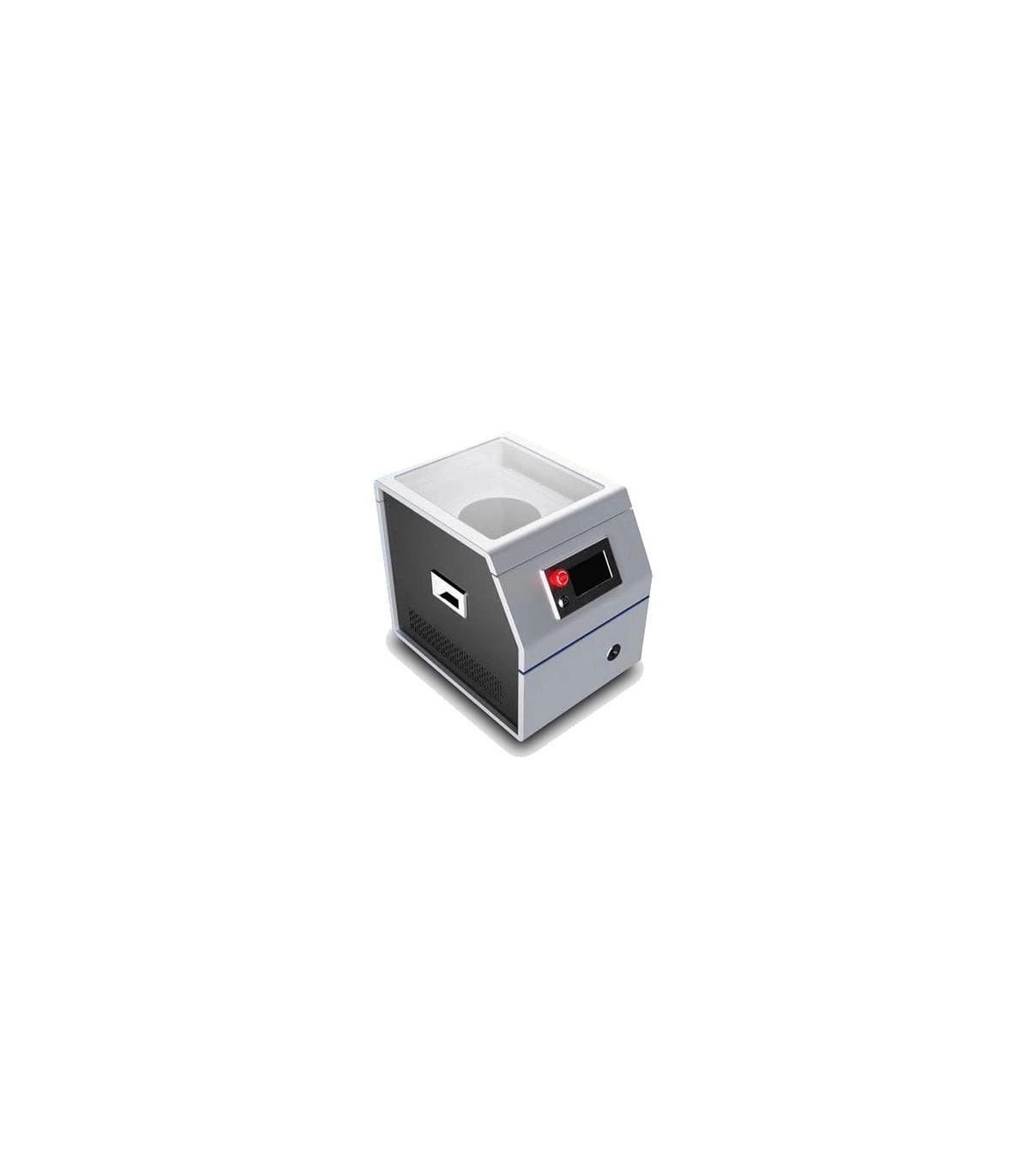

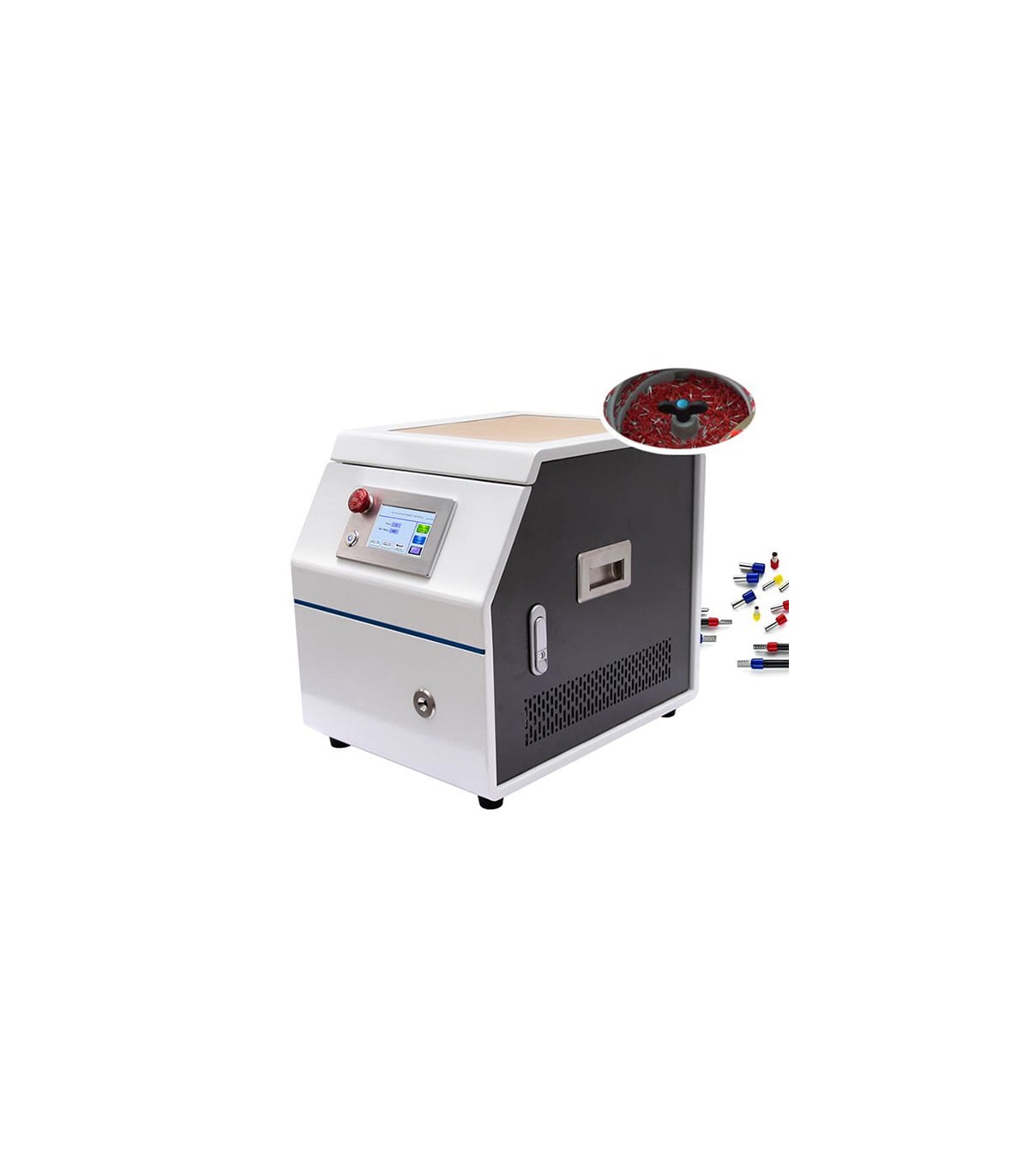

Automatische Abisolier- und Crimpmaschine für isolierte Aderendhülsen (0,15 - 4 mmq)

Die RBEW5010A ist eine halbautomatische Maschine zum Crimpen von isolierten Aderendhülsen, entwickelt für Kabelkonfektionslinien mit Anforderungen an Geschwindigkeit, Wiederholgenauigkeit und Prozessqualität.

Sie verfügt über eine intuitive Bedienoberfläche und Prozesskontrollen, um das Ergebnis auch bei hohen Stückzahlen zu standardisieren.

Funktionsweise

Der Bediener führt das abisolierte Kabel in den Ladebereich ein und positioniert die isolierte Aderendhülse im Werkzeug.

Die Maschine führt das kontrollierte Schließen der Hülse aus und überwacht die Crimpposition mittels Servomotor-Antrieb.

Typische Anwendungen

1) Industrie- und Gebäudeverkabelungen mit isolierten Endhülsen/Terminals.

2) Schaltschränke, Automatisierungs- und Steuerungssysteme.

3) Montagen für erneuerbare Energien (Photovoltaik, DC-Speicher).

4) Vormontagebereiche, Werkbankarbeitsplätze oder Montageinseln.

Technische Merkmale

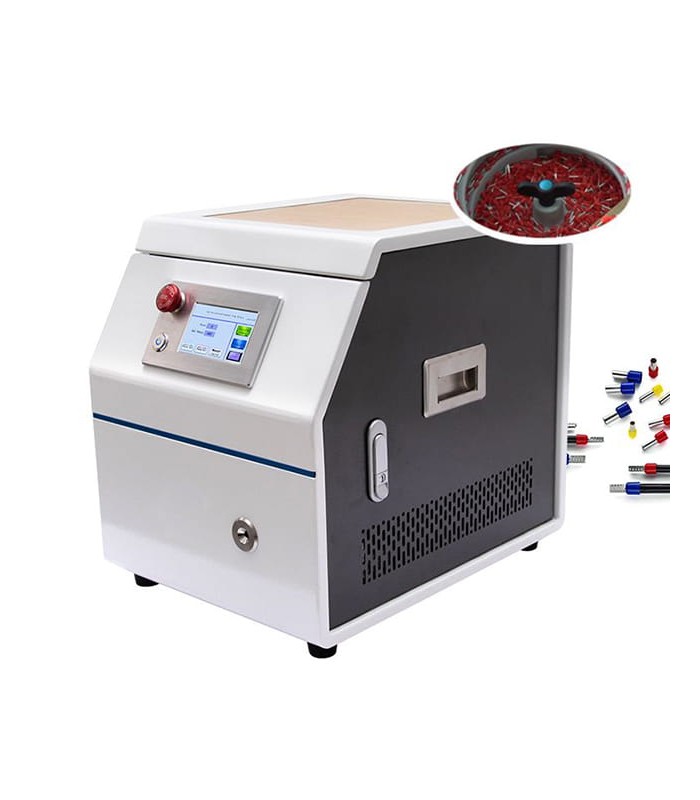

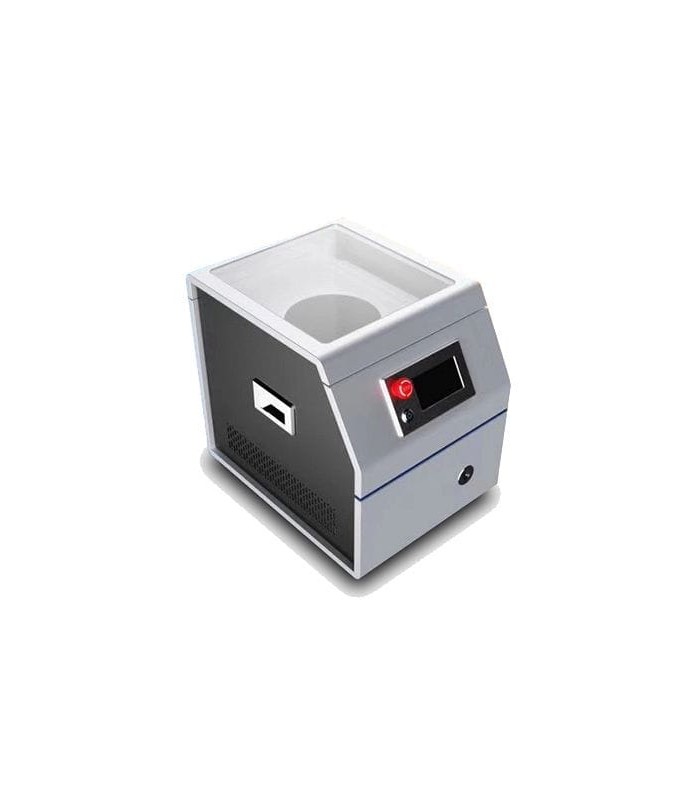

Modell: RBEW5010A

Kabelquerschnitt (mm²): 0,50 - 4,00 mm²

Kabelquerschnitt (AWG): 20 - 12 AWG

Max. Abisolierlänge: 17 mm

Produktivität: 900 - 1200 Stk./Std.

Produktionszykluszeit: 2,8s/Kabel

Arbeitstemperatur: 10 - 25 °C

Antrieb: Servomotor

Luftdruck: 0,6 - 0,8 MPa

Spannung: AC 110/220 V - 50/60 Hz

Schnittstelle: digitales Bedienfeld

Gewicht: 40 kg

Abmessungen: 350 × 450 × 400 mm
