Machine automatique à dénuder et à sertir les câbles pour embouts isolés (0,15 - 4 mmq)

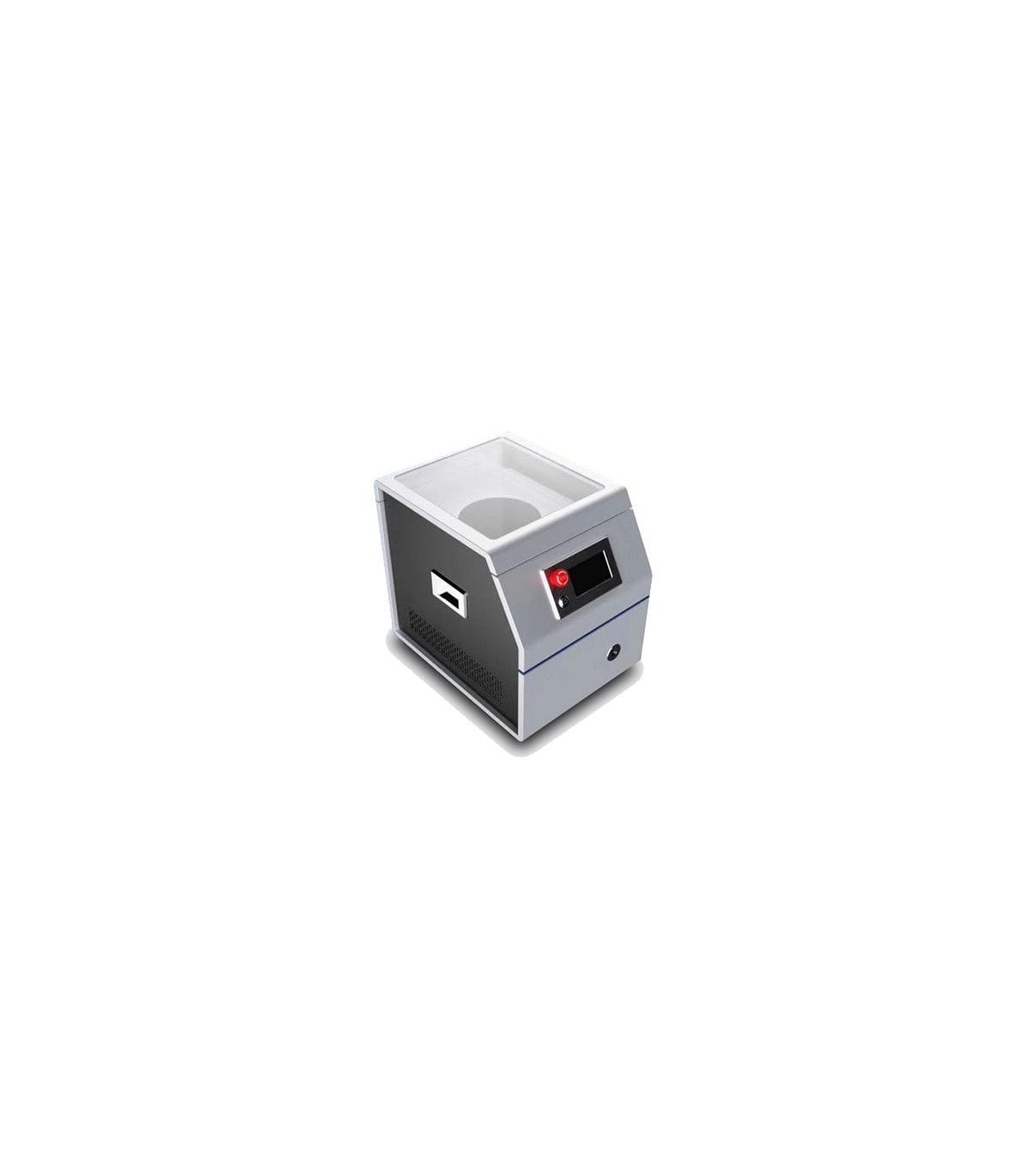

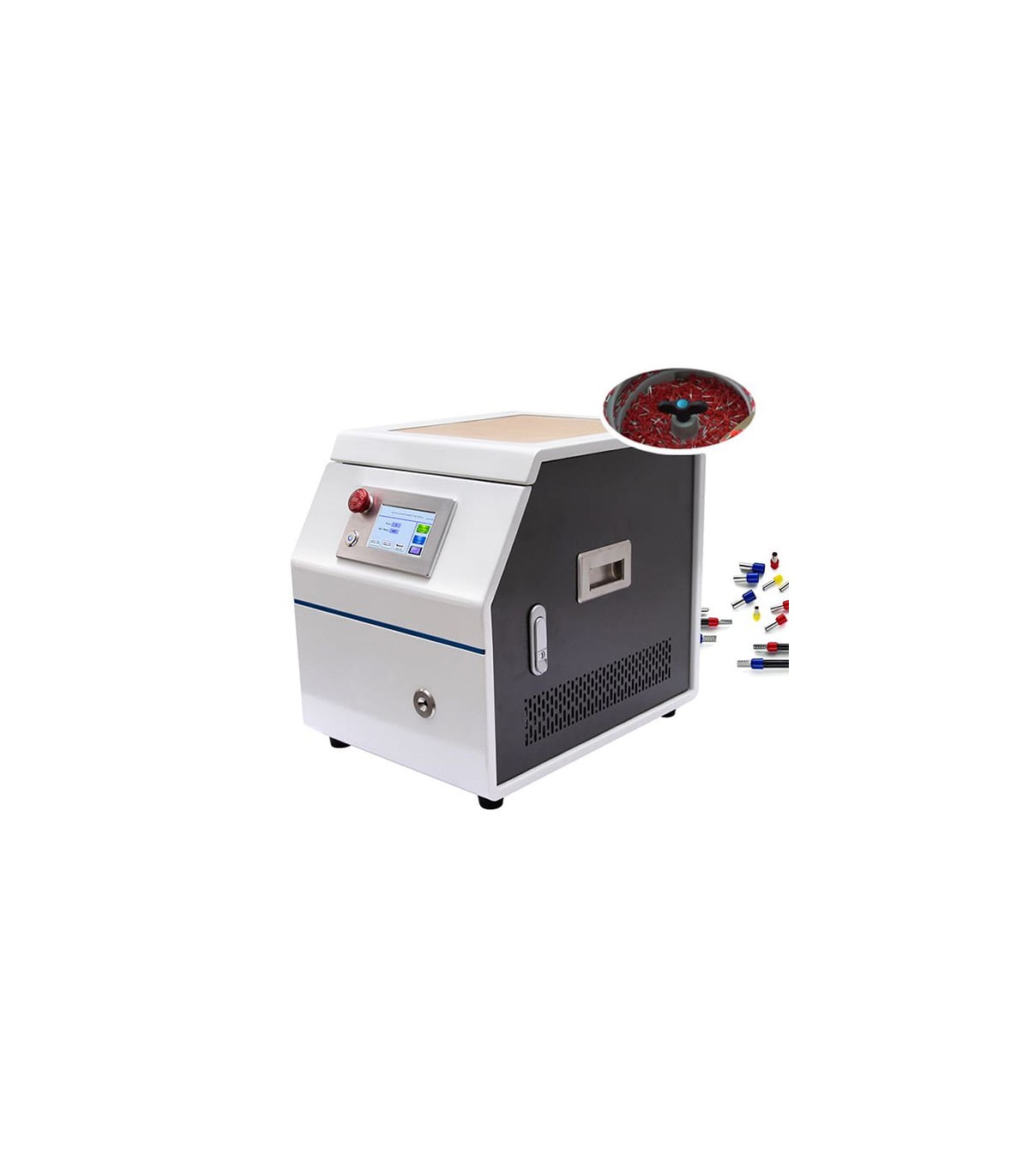

La RBEW5010A est une machine semi-automatique pour le sertissage de ferrules isolées, conçue pour des lignes de câblage avec des exigences de vitesse, de répétabilité et de qualité de process.

Elle intègre une interface opérateur intuitive et des contrôles de process afin de standardiser le résultat même sur de grands volumes.

Fonctionnement

L’opérateur insère le câble dénudé dans la zone de chargement et positionne la ferrule isolée dans l’outillage.

La machine réalise la fermeture contrôlée de la ferrule, en surveillant la position de sertissage grâce à une action par servomoteur.

Applications typiques

1) Câblages industriels et civils avec terminaux isolés.

2) Armoires électriques, systèmes d’automatisation et de contrôle.

3) Assemblages pour les énergies renouvelables (photovoltaïque, stockage DC).

4) Ateliers de pré-montage, postes de travail sur établi ou îlots d’assemblage.

Caractéristiques techniques

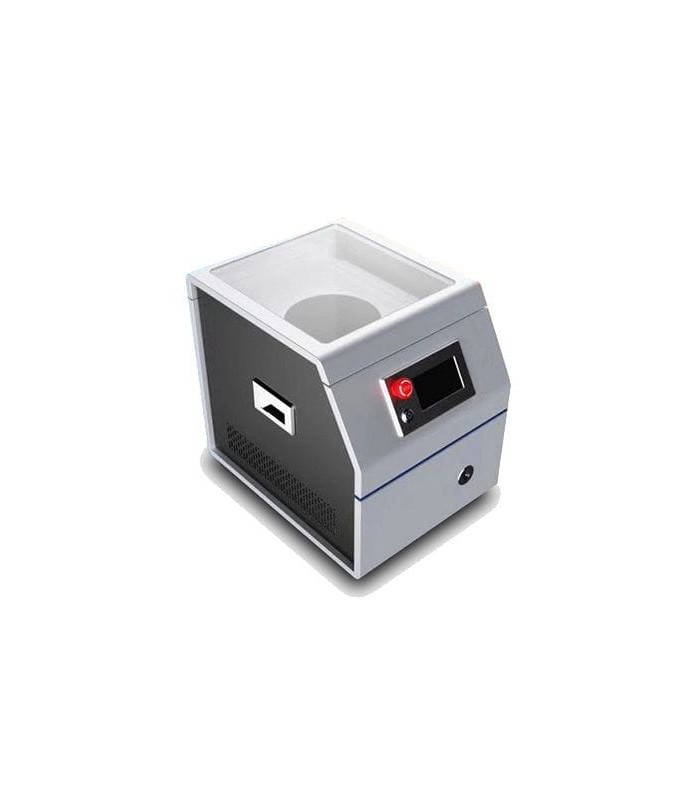

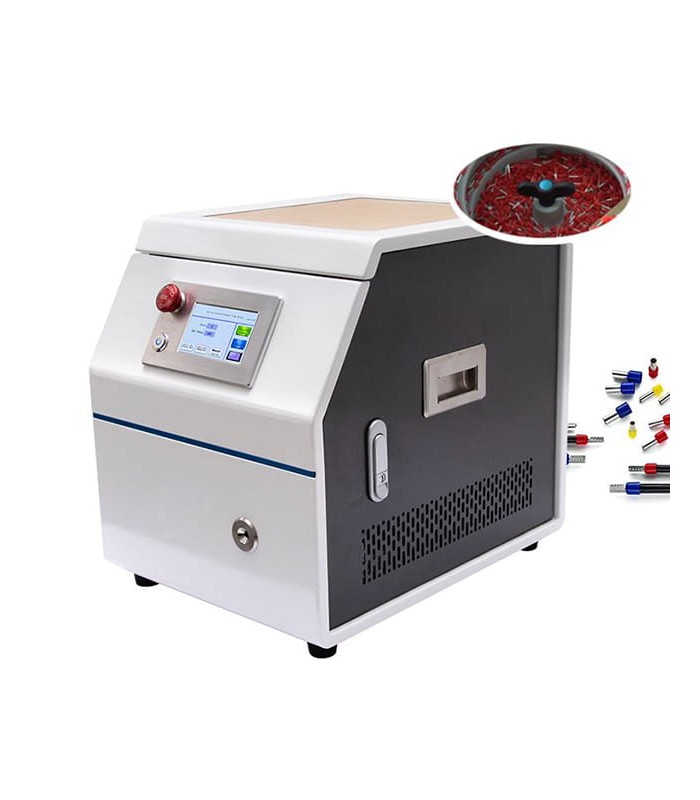

Modèle: RBEW5010A

Section du câble (mm²): 0,50 - 4,00 mm²

Section du câble (AWG): 20 - 12 AWG

Longueur de dénudage max: 17 mm

Productivité: 900 - 1200 pces/heure

Temps de cycle de production: 2,8s/câble

Température de travail: 10 - 25 °C

Entraînement: servomoteur

Pression d’air: 0,6 - 0,8 MPa

Tension: AC 110/220 V - 50/60 Hz

Interface: panneau numérique

Poids: 40 kg

Dimensions: 350 × 450 × 400 mm
