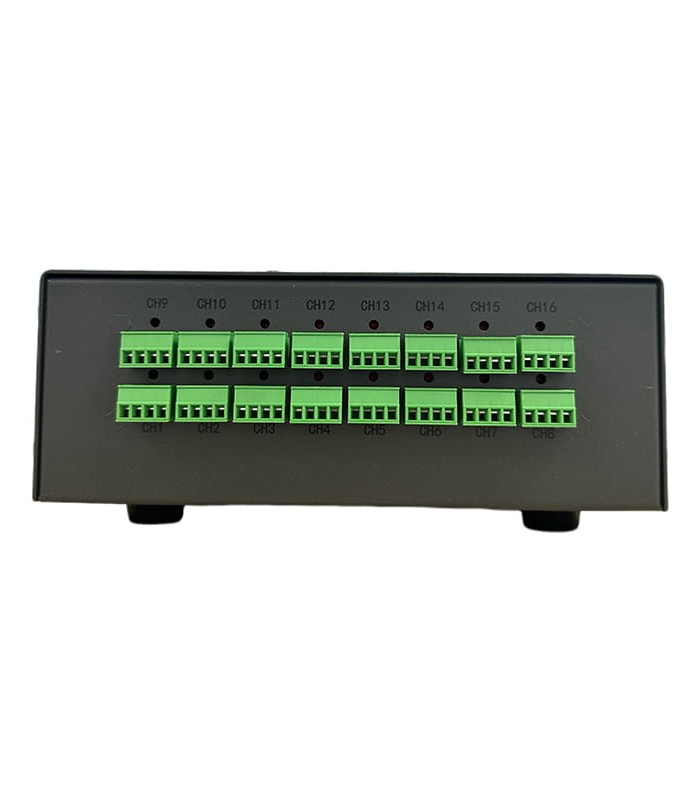

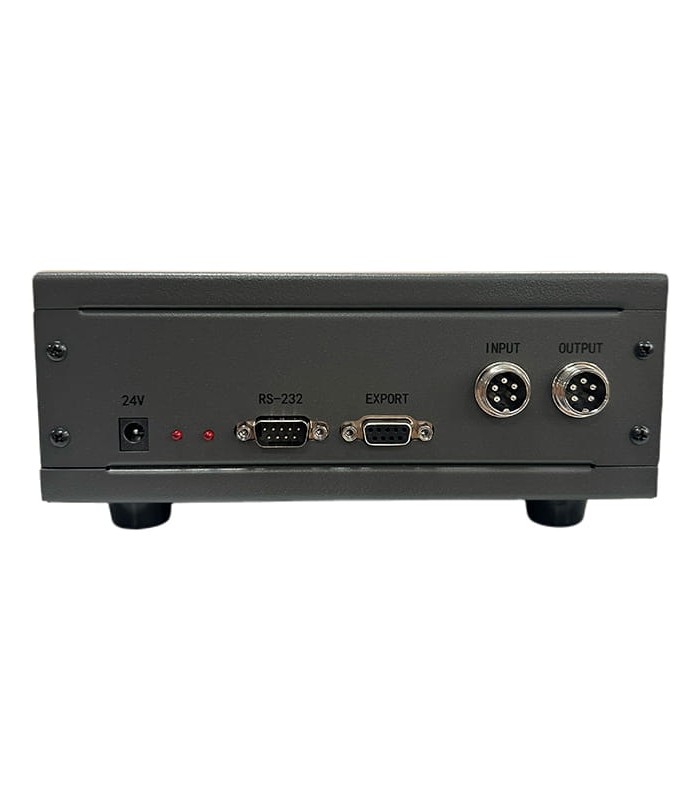

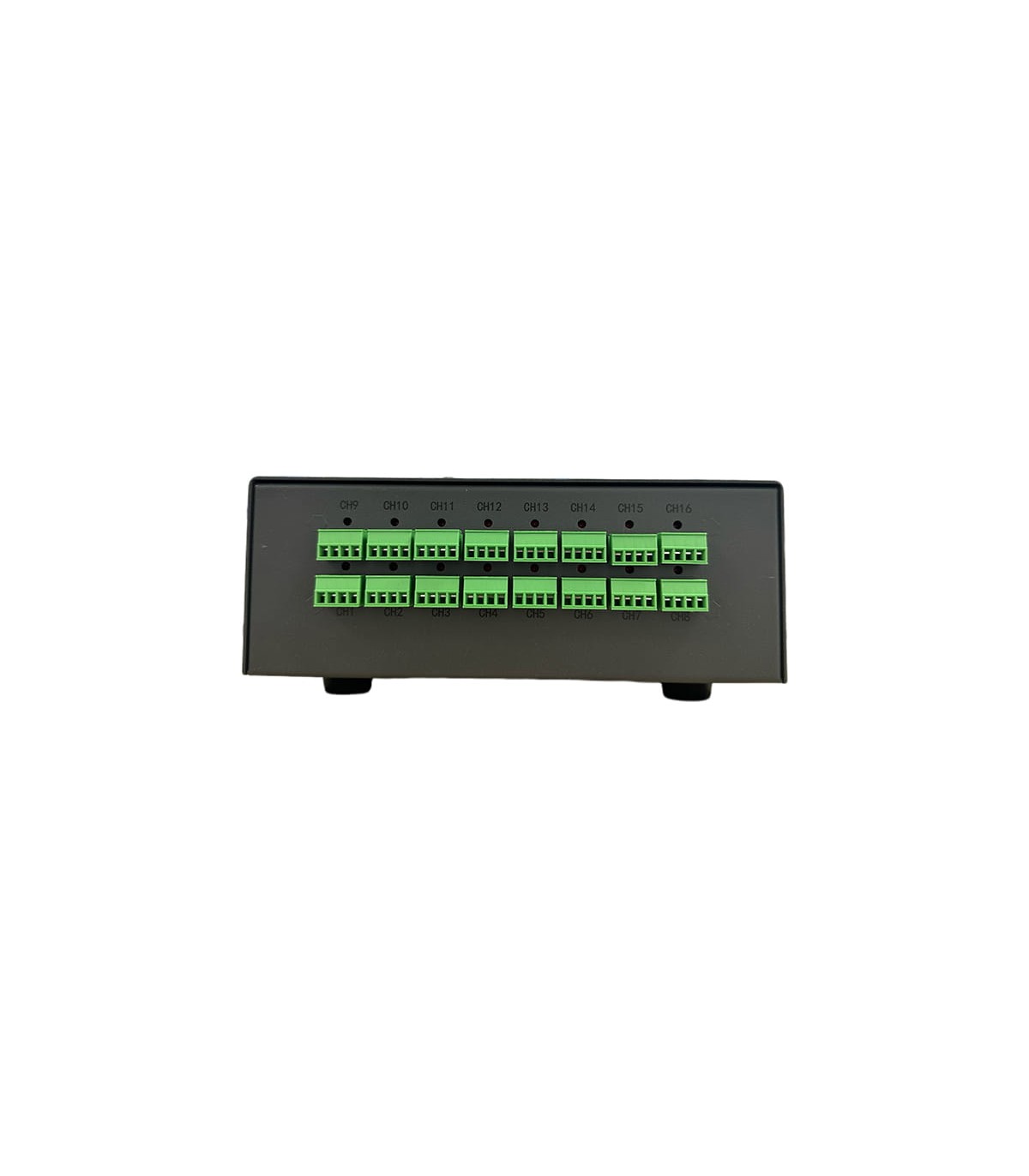

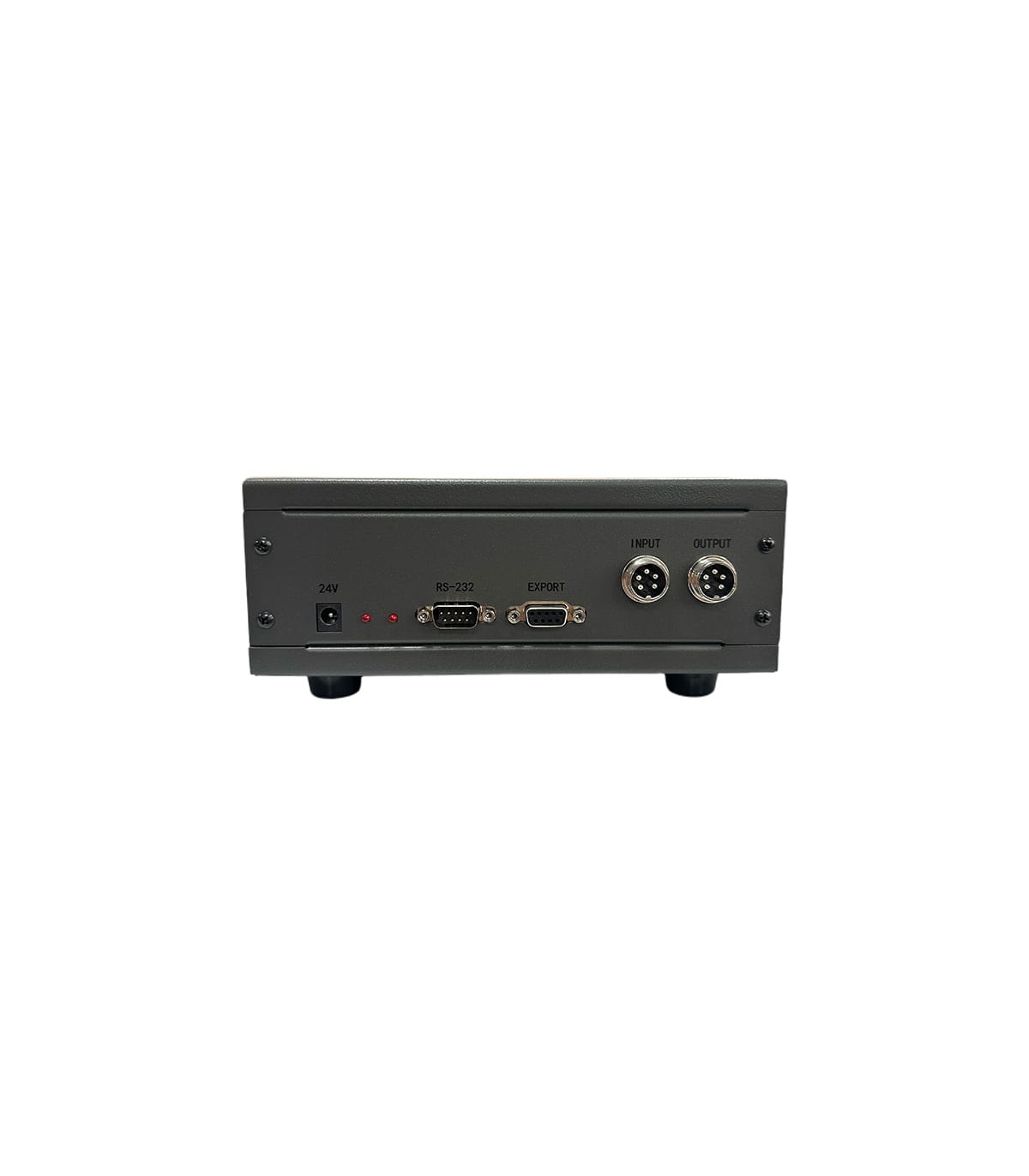

Strumento di Test per la Resistenza Elettrica in Corrente Continua 16 canali

Il UC6025-16 è uno strumento professionale per misurare la resistenza elettrica in corrente continua (DC) su più canali contemporaneamente. Il dispositivo è progettato per ambienti di laboratorio, officine di test e produzione, per controlli di qualità, collaudi di componenti elettrici o circuiti. Supporta 16 canali indipendenti, consentendo di testare in parallelo 16 elementi o percorsi resistivi.

Grazie al suo display e alle funzionalità di memorizzazione dei dati, è adatto sia per uso manuale che per integrazione in processi automatici.

Funzionamento e modalità d’uso

1) Collegamento e avvio:
- Il dispositivo va alimentato con tensione nella fascia indicata (198-242 V).
- Ogni canale di test viene collegato al componente o percorso resistivo da misurare tramite le clip di test incluse.

2) Misurazione della resistenza

Il tester applica una corrente DC controllata al componente e misura la caduta di tensione risultante, poiché sono 16 canali indipendenti, è possibile effettuare simultaneamente misure su più elementi, migliorando efficienza e velocità.

Ogni misura viene completata in tempi rapidi (il tempo per la misura temperatura è indicato come circa 100 ms), il che suggerisce che anche le misure di resistenza siano abbastanza veloci.

3) Memorizzazione e trasferimento dati

Il dispositivo conserva internamente più di 100 letture.
È possibile esportare fino a 500 misure su una chiavetta USB (U-disk), consentendo analisi successive su PC, archiviazione o elaborazione esterna.

4) Utilizzo della temperatura

L’integrazione della sonda di temperatura consente di correlare la resistenza misurata con la temperatura. Questo è utile perché la resistenza di molti materiali varia con la temperatura: la misurazione termica contestuale permette di effettuare correzioni o valutazioni più precise.

Il dispositivo è in grado di misurare temperature nel range digitale da -10,0 °C a +99,9 °C e in modalità analogica fino a +999,9 °C.

Caratteristiche tecniche

Display: LCD 4,3", risoluzione 480 × 272 RGB
Tempo di misura temperatura: 100 ± 10 ms
Memoria interna: > 100 misure memorizzabili
Memoria su supporto esterno: 500 misure su U-disk (chiavetta USB)
Frequenza operativa: 47,5 - 63 Hz
Temperatura misurabile: da -10,0 °C a +99,9 °C (digitale) e da -99,9 a +999,9 °C (analogico)
Peso: 3 Kg
Dimensioni: 240 × 345 × 100 mm
Tensione di alimentazione: 198 - 242 V
