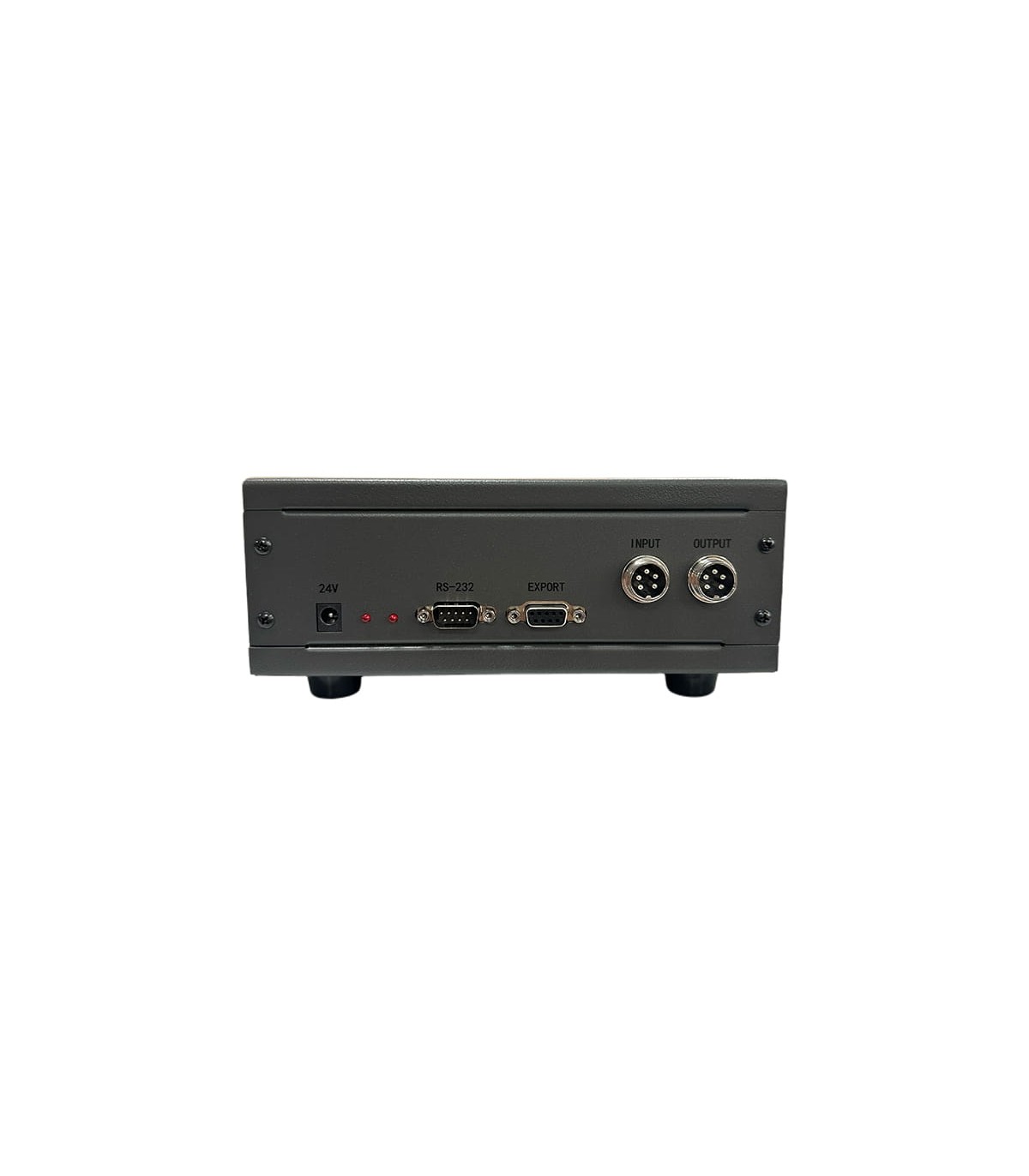

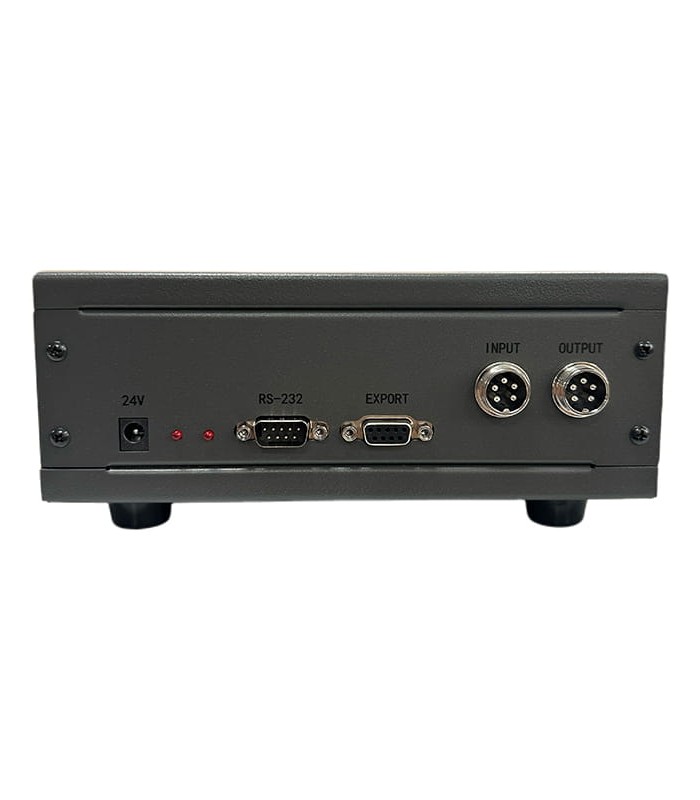

Appareil de test de résistance électrique en courant continu à 16 canaux

Le UC6025-16 est un instrument professionnel pour mesurer la résistance électrique en courant continu (DC) sur plusieurs canaux simultanément.
L’appareil est conçu pour les environnements de laboratoire, les ateliers d’essais et de production, le contrôle de qualité et les tests de composants ou circuits électriques.

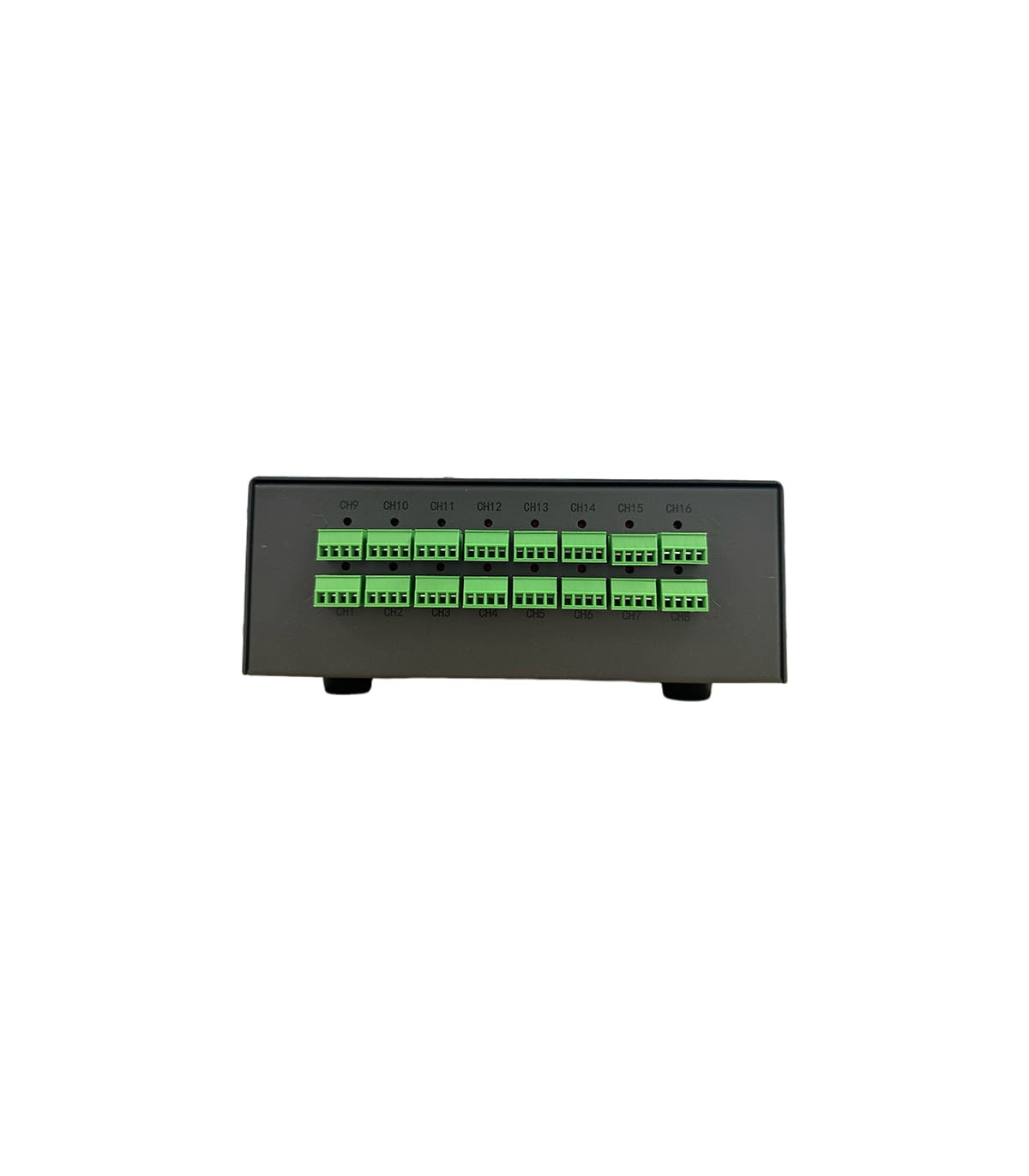

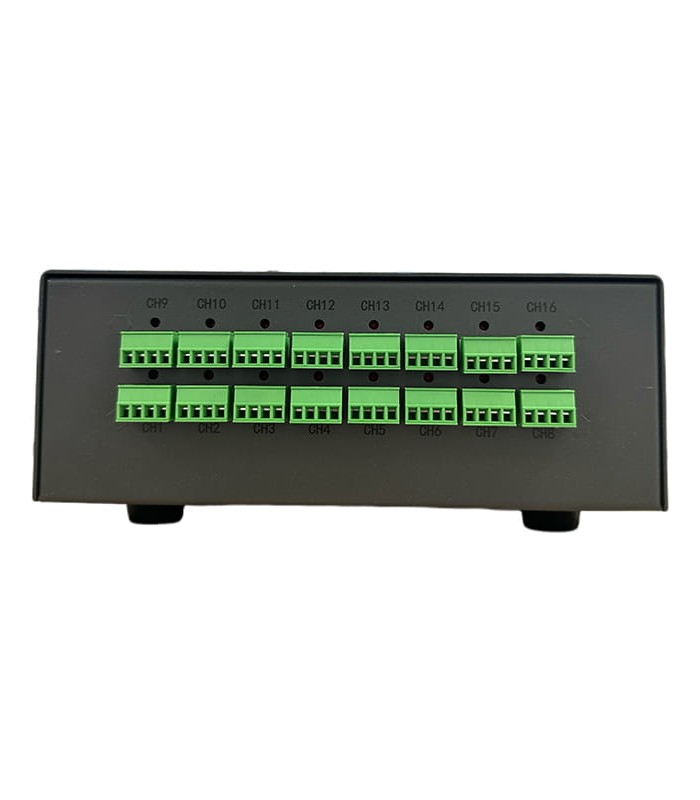

Il prend en charge 16 canaux indépendants, permettant de tester en parallèle 16 éléments ou chemins résistifs.

Grâce à son écran et à ses fonctions de mémorisation des données, il convient aussi bien à une utilisation manuelle qu’à une intégration dans des processus automatisés.

Fonctionnement et mode d’utilisation

1) Branchement et démarrage :

- L’appareil doit être alimenté dans la plage de tension indiquée (198-242 V).
- Chaque canal de test est connecté au composant ou au circuit résistif à mesurer à l’aide des pinces fournies.

2) Mesure de la résistance

Le testeur applique un courant continu contrôlé au composant et mesure la chute de tension résultante.
Comme il dispose de 16 canaux indépendants, il est possible d’effectuer des mesures simultanées sur plusieurs éléments, améliorant ainsi l’efficacité et la rapidité.

Chaque mesure est effectuée rapidement (le temps de mesure de la température est d’environ 100 ms), ce qui indique que les mesures de résistance sont également très rapides.

3) Stockage et transfert des données

L’appareil conserve en mémoire interne plus de 100 relevés.
Il est possible d’exporter jusqu’à 500 mesures sur une clé USB (U-disk), permettant une analyse ultérieure sur PC, un archivage ou un traitement externe.

4) Utilisation de la température

La sonde de température intégrée permet de corréler la résistance mesurée avec la température.
Ceci est utile car la résistance de nombreux matériaux varie avec la température : la mesure thermique simultanée permet des corrections ou évaluations plus précises.

L’appareil peut mesurer des températures dans la plage numérique de -10,0 °C à +99,9 °C et en mode analogique jusqu’à +999,9 °C.

Caractéristiques techniques

Affichage : LCD 4,3", résolution 480 × 272 RGB
Temps de mesure de température : 100 ± 10 ms
Mémoire interne : > 100 mesures enregistrées
Mémoire externe : 500 mesures sur clé USB (U-disk)
Fréquence de fonctionnement : 47,5 - 63 Hz
Température mesurable : de -10,0 °C à +99,9 °C (numérique) et de -99,9 °C à +999,9 °C (analogique)
Poids : 3 kg
Dimensions : 240 × 345 × 100 mm
Tension d’alimentation : 198 - 242 V
