16-Kanal-Prüfgerät für elektrische Widerstandsmessung im Gleichstrom

Das UC6025-16 ist ein professionelles Gerät zur Messung des elektrischen Widerstands bei Gleichstrom (DC) auf mehreren Kanälen gleichzeitig.
Das Gerät ist für Laborumgebungen, Prüf- und Produktionswerkstätten, Qualitätskontrolle sowie Tests von elektrischen Komponenten oder Schaltungen konzipiert.

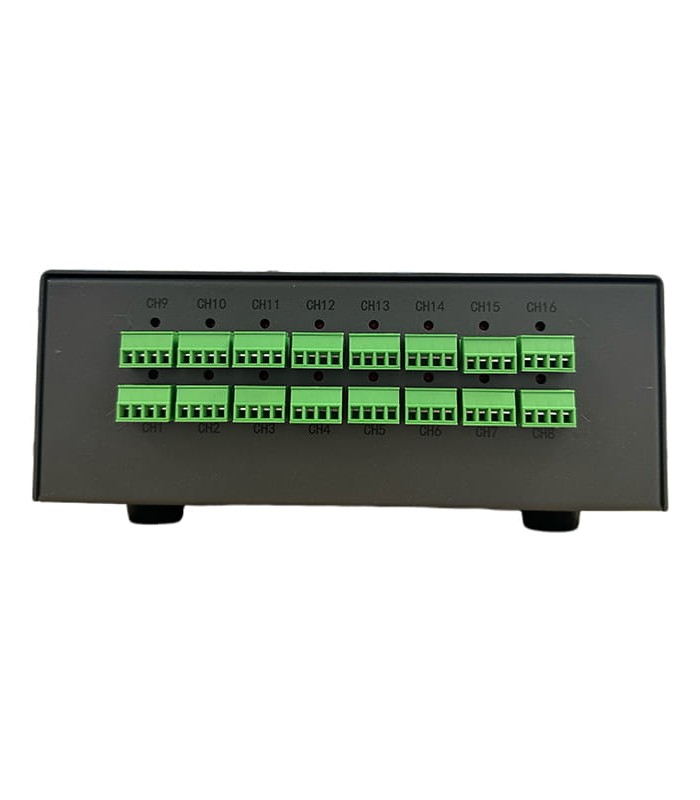

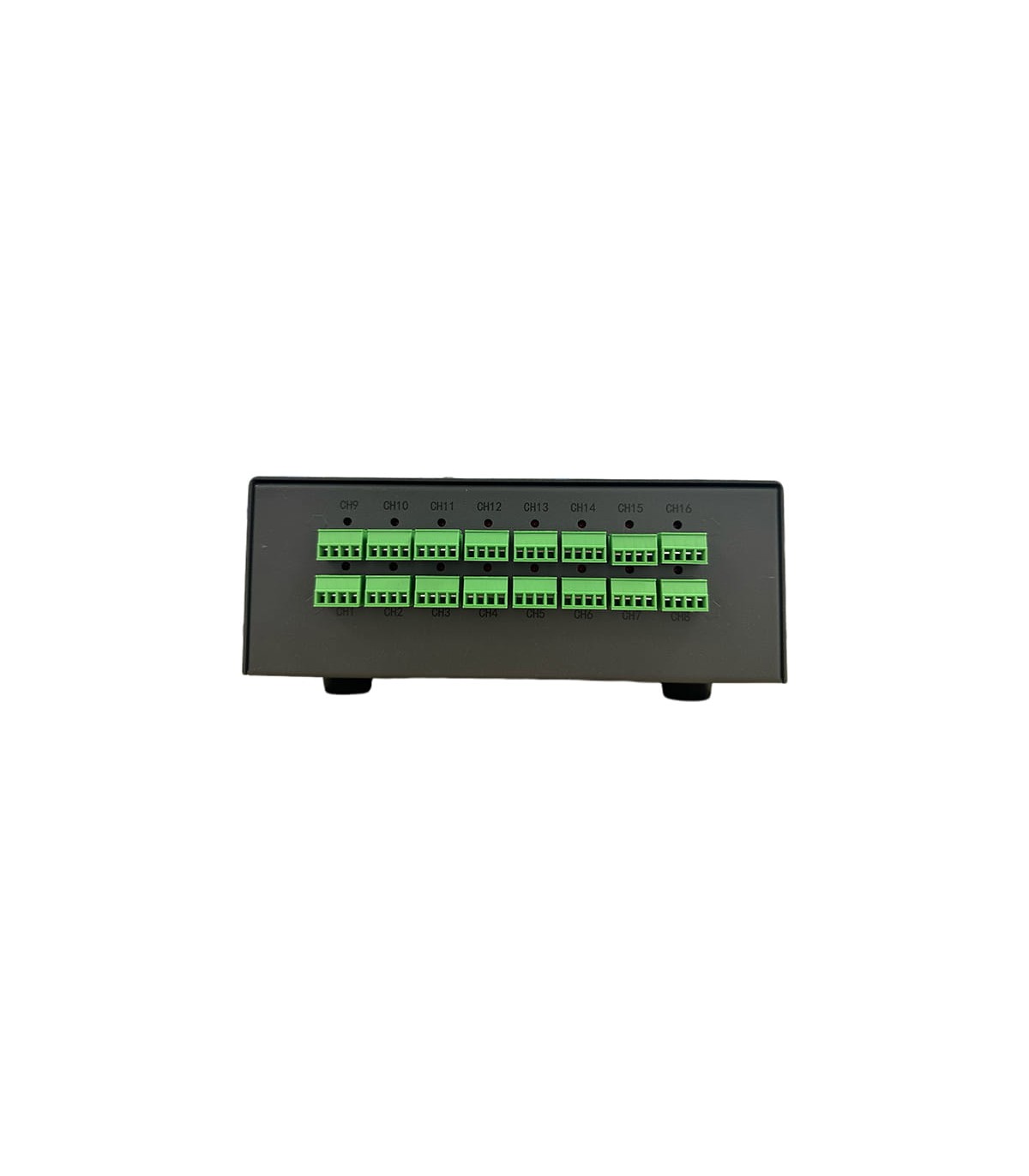

Es unterstützt 16 unabhängige Kanäle, wodurch 16 Elemente oder Widerstandspfade parallel getestet werden können.

Dank seines Displays und der Datenspeicherfunktionen eignet es sich sowohl für den manuellen Gebrauch als auch für die Integration in automatische Prozesse.

Funktion und Anwendung

1) Anschluss und Start:

- Das Gerät muss mit einer Spannung im angegebenen Bereich (198-242 V) betrieben werden.
- Jeder Testkanal wird über die mitgelieferten Prüfclips mit der zu messenden Komponente oder dem Widerstandspfad verbunden.

2) Widerstandsmessung

Der Tester legt einen kontrollierten Gleichstrom an die Komponente an und misst den resultierenden Spannungsabfall.
Da 16 unabhängige Kanäle vorhanden sind, können gleichzeitig mehrere Elemente gemessen werden, was Effizienz und Geschwindigkeit erhöht.

Jede Messung wird in kurzer Zeit abgeschlossen (die Temperaturmesszeit beträgt ca. 100 ms), was darauf hindeutet, dass auch Widerstandsmessungen sehr schnell sind.

3) Datenspeicherung und -übertragung

Das Gerät speichert intern mehr als 100 Messwerte.
Es können bis zu 500 Messungen auf ein USB-Laufwerk (U-disk) exportiert werden, was eine spätere Analyse auf dem PC, Archivierung oder externe Verarbeitung ermöglicht.

4) Temperaturverwendung

Die integrierte Temperatursonde ermöglicht die Korrelation des gemessenen Widerstands mit der Temperatur.
Dies ist nützlich, da der Widerstand vieler Materialien temperaturabhängig ist: Die gleichzeitige Temperaturmessung ermöglicht genauere Korrekturen und Bewertungen.

Das Gerät kann Temperaturen im digitalen Bereich von -10,0 °C bis +99,9 °C und im analogen Modus bis +999,9 °C messen.

Technische Daten

Anzeige: LCD 4,3", Auflösung 480 × 272 RGB
Temperatur-Messzeit: 100 ± 10 ms
Interner Speicher: > 100 gespeicherte Messungen
Externer Speicher: 500 Messungen auf U-disk (USB-Stick)
Betriebsfrequenz: 47,5 - 63 Hz
Messbarer Temperaturbereich: -10,0 °C bis +99,9 °C (digital) und -99,9 °C bis +999,9 °C (analog)
Gewicht: 3 kg
Abmessungen: 240 × 345 × 100 mm
Versorgungsspannung: 198 - 242 V
