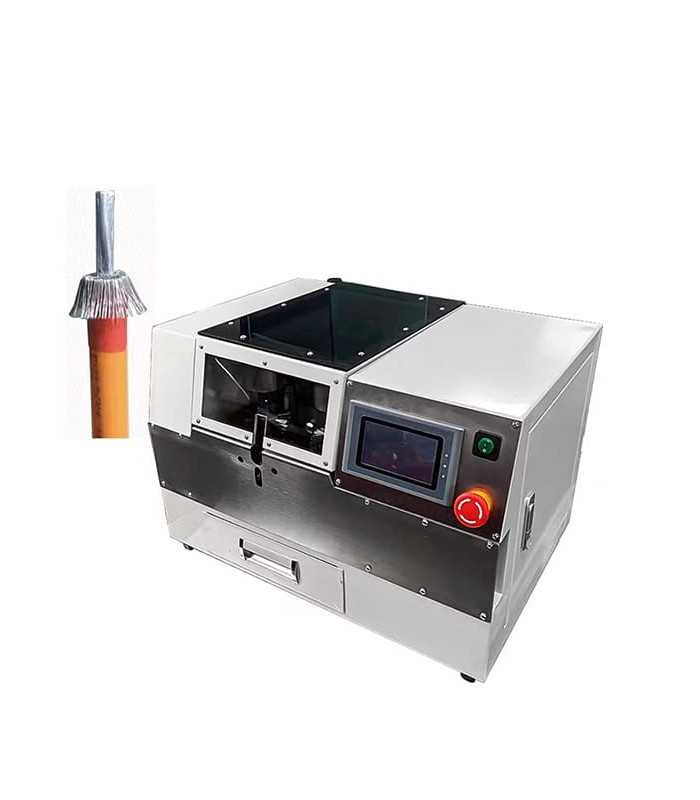

Macchina automatica per la spazzolatura e il taglio della schermatura del cavo (3 - 9 mm)

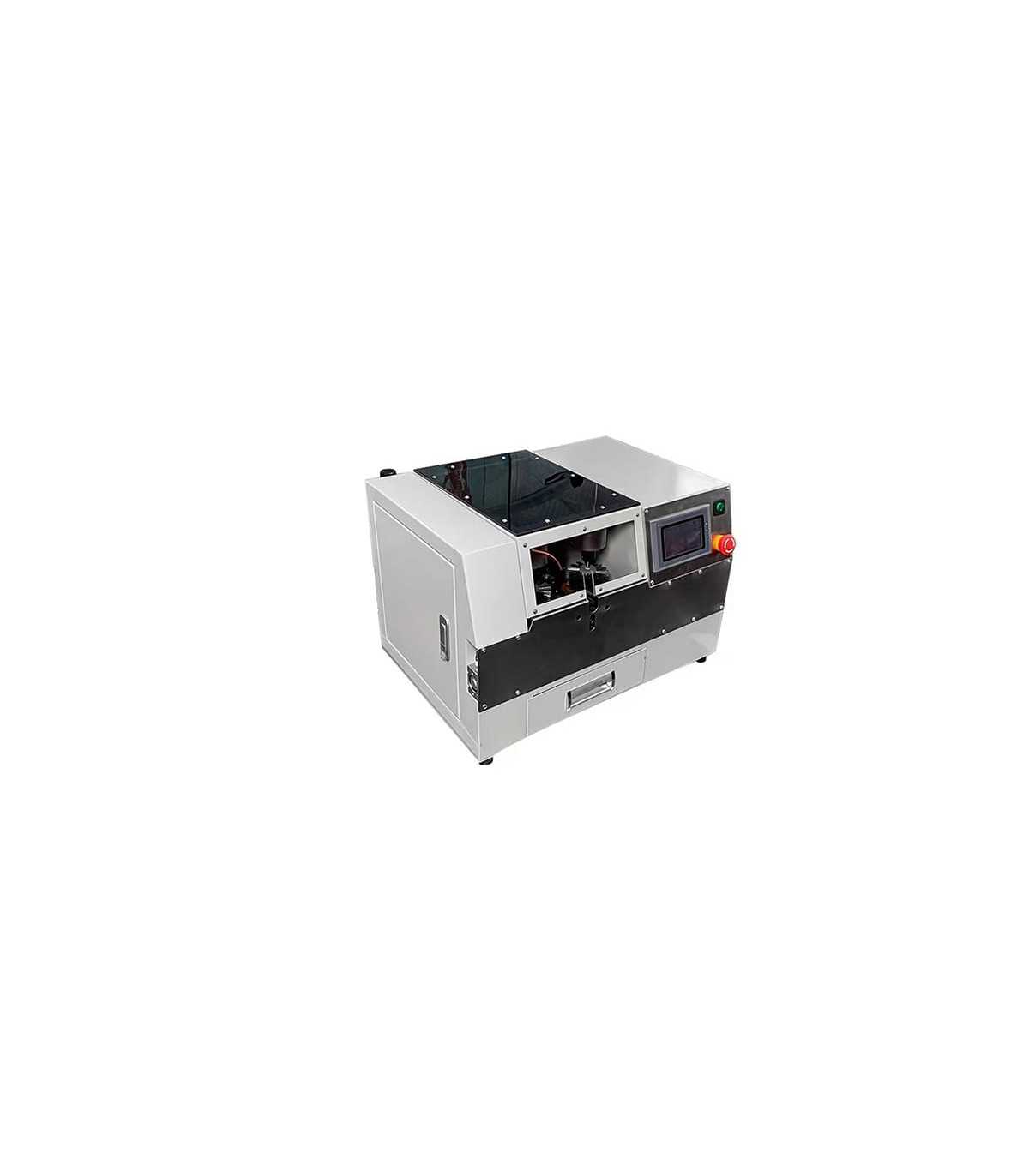

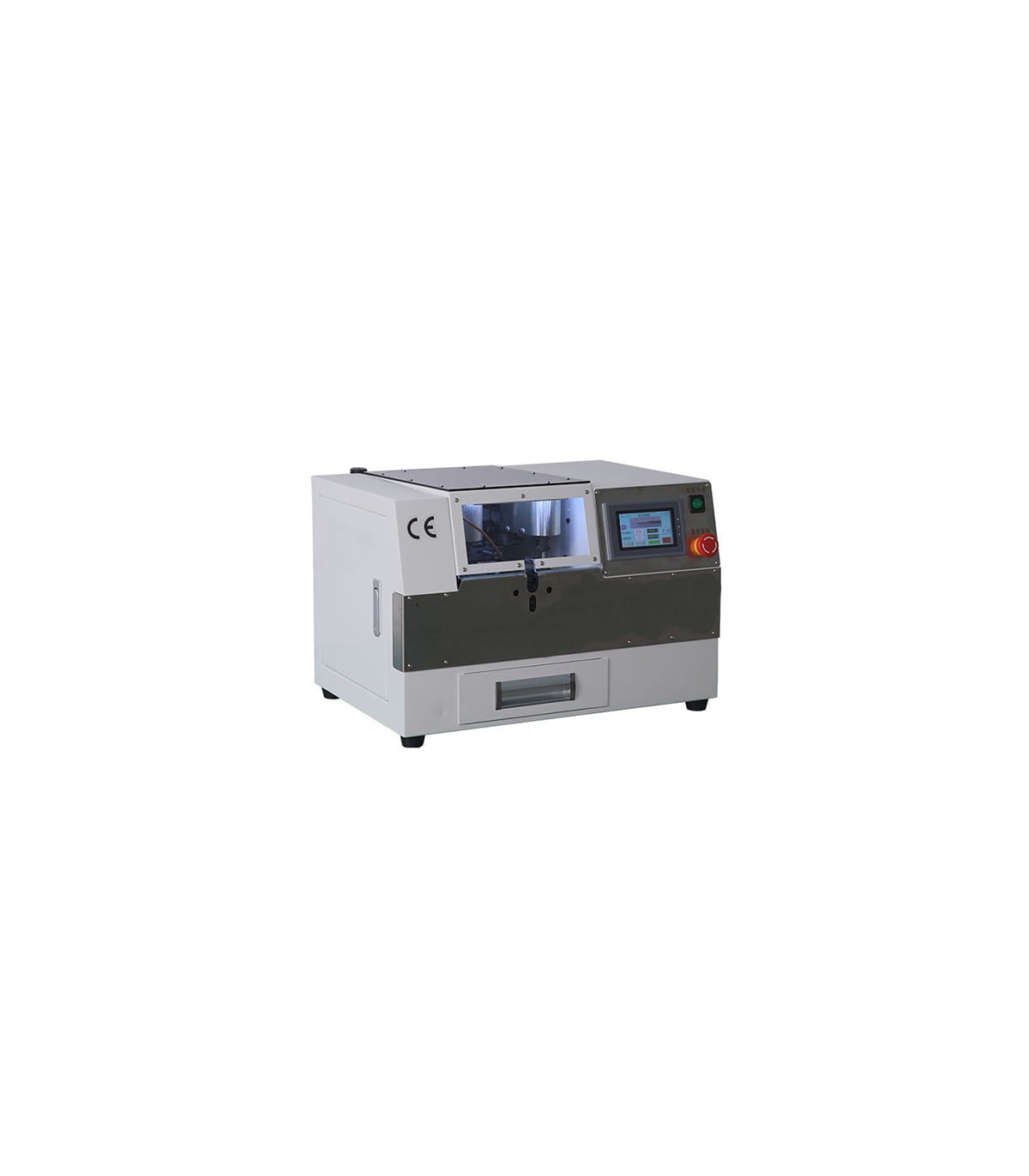

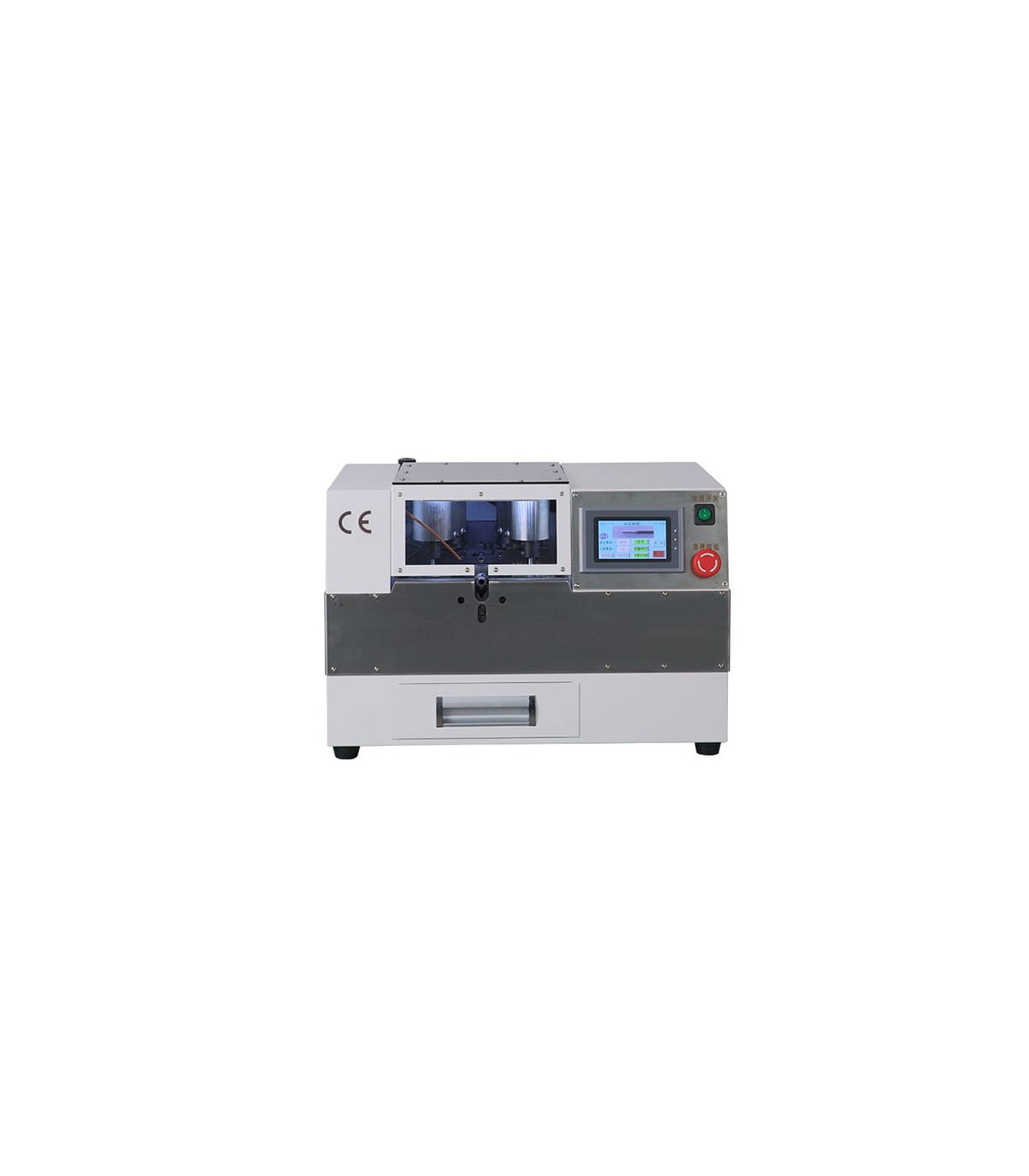

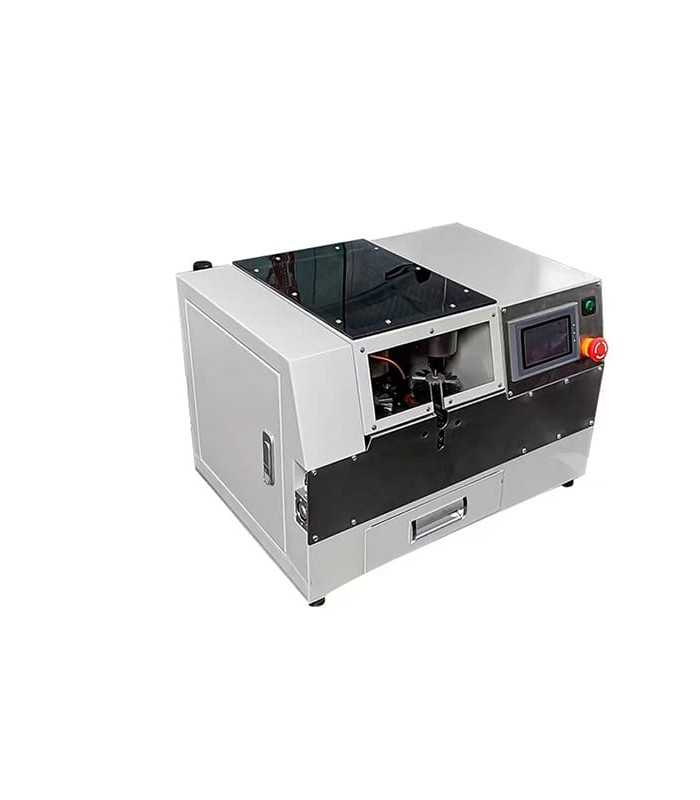

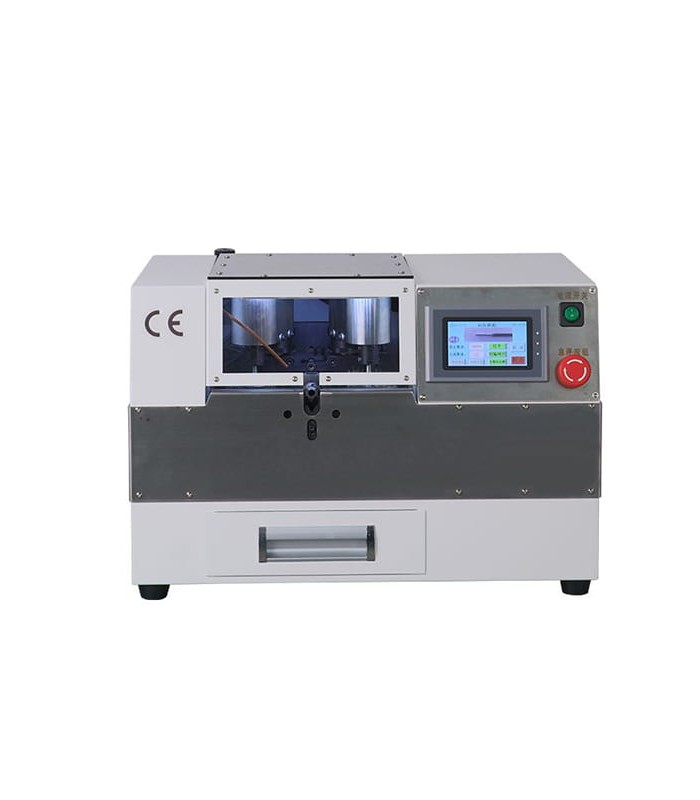

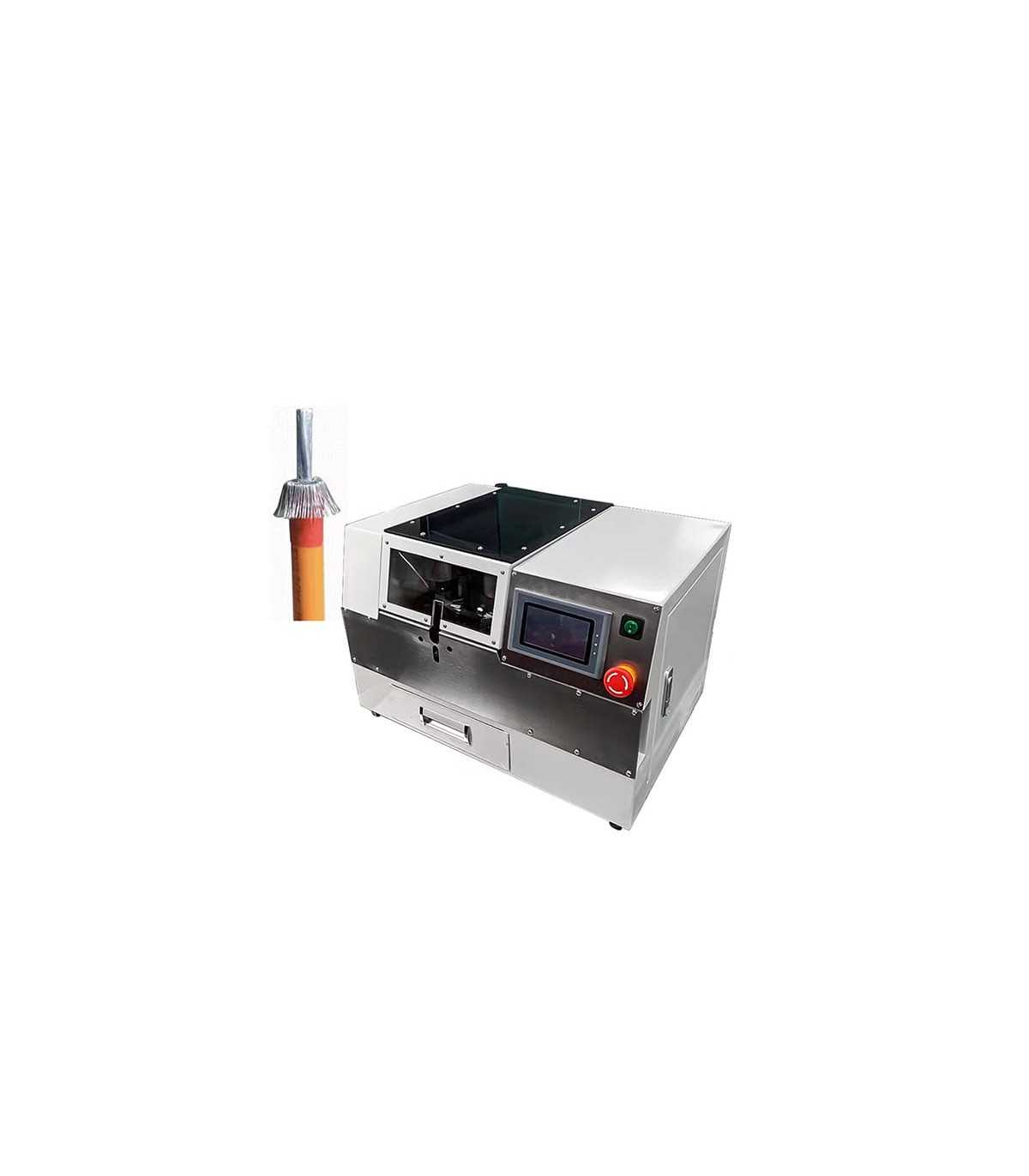

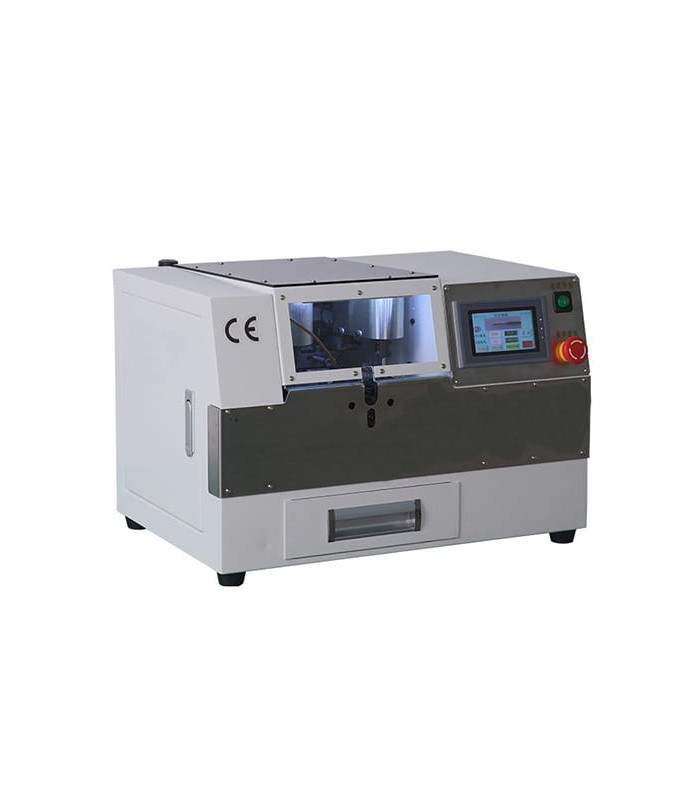

L’ RBEW1060 è una macchina compatta progettata per preparare rapidamente e con qualità costante la schermatura intrecciata dei cavi: Spazzola il rivestimento (schermatura) del cavo, ripiega all’indietro la schermatura e lo taglia alla misura impostata in un unico ciclo controllato. La gestione tramite touch screen digitale e le protezioni integrate semplificano l’uso e aumentano la sicurezza dell’operatore.

Vantaggi

1) Tre lavorazioni in un solo step: spazzolatura della treccia, ripiegatura e taglio finale
2) Buona produttività: fino a 700–1000 pz/ora in funzione del cavo e della lunghezza di spelatura
3) Uso sicuro e pulito: copertura di protezione, pedale di comando per lavorare a mani libere e vaschetta di raccolta scarti

Flusso operativo

1) Impostazione parametri
Dal touch screen si seleziona il programma e si impostano le misure: lunghezza di spelatura e lunghezza residua di schermatura da lasciare/ripiegare (range tipico 3 - 10 mm)

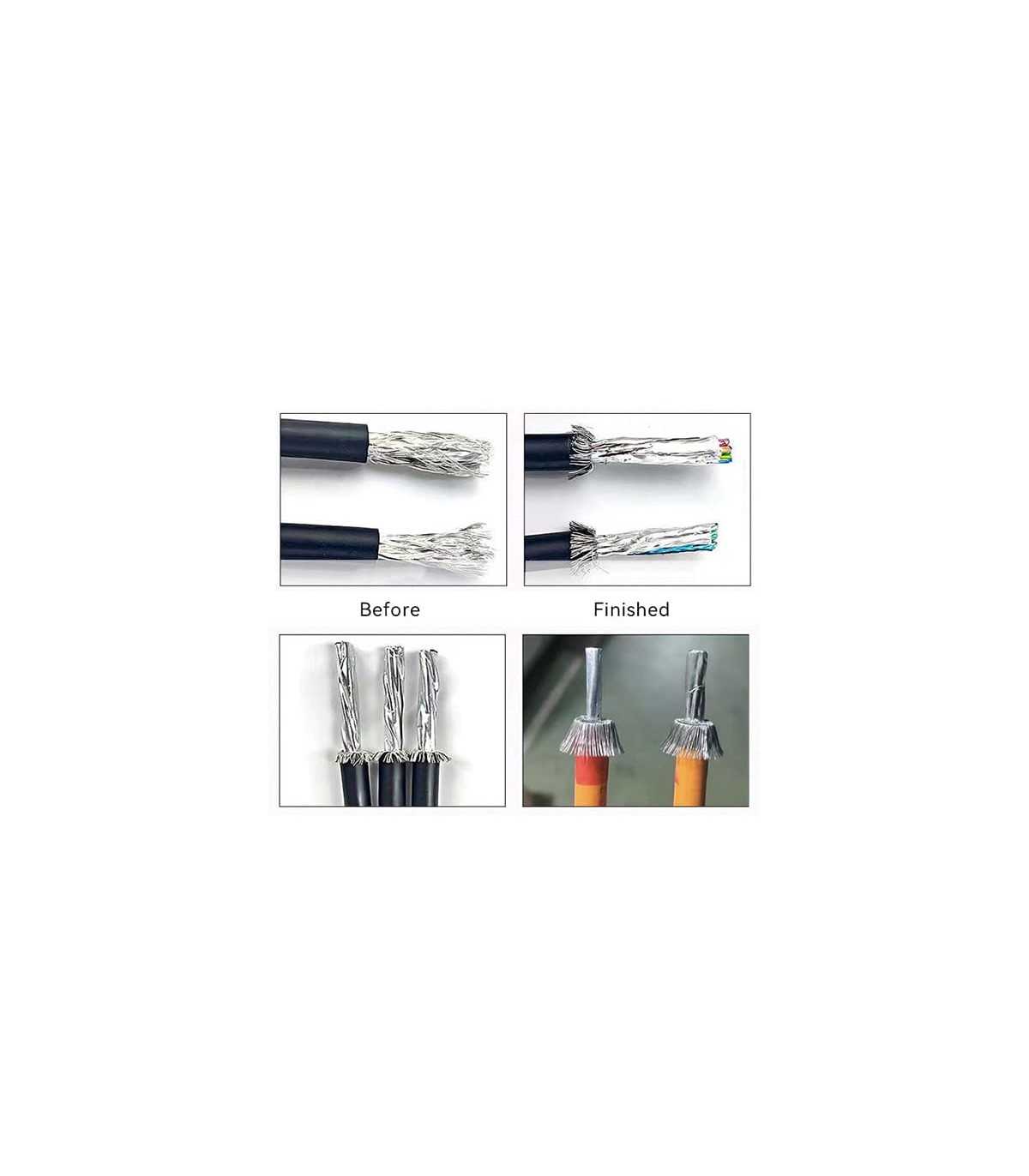

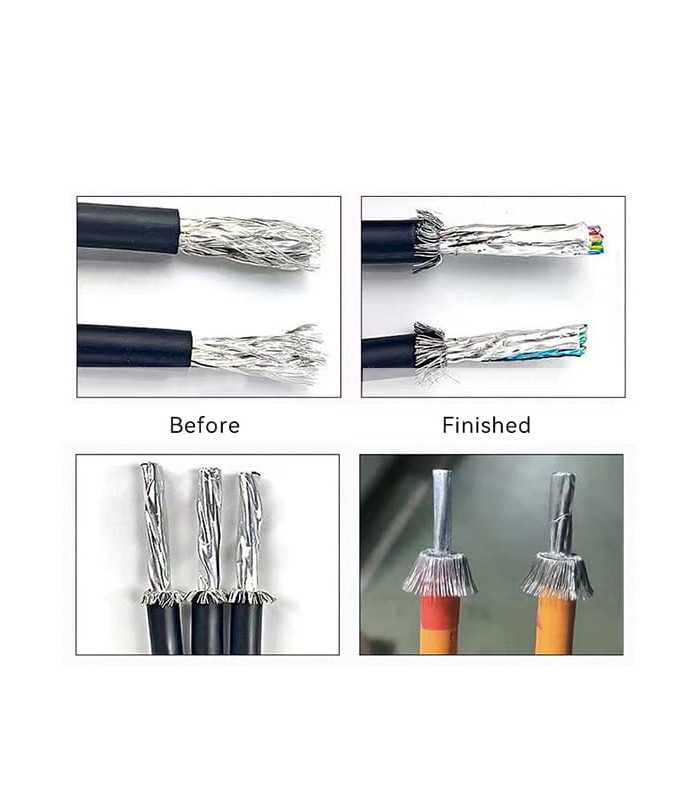

2) Spazzolatura della treccia

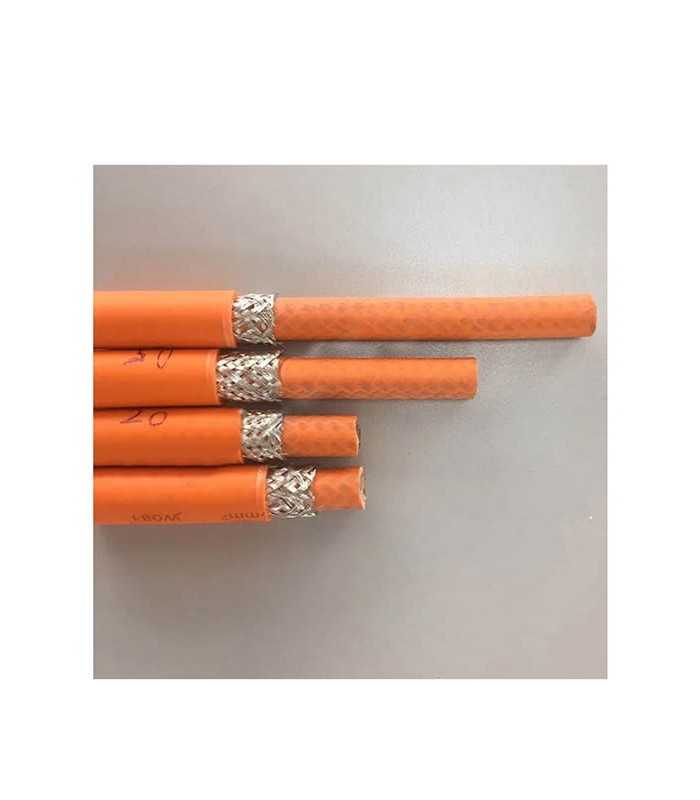

La macchina apre e spazzola la schermatura intrecciata in modo controllato, separando i fili senza danneggiarli
3) Ripiegatura

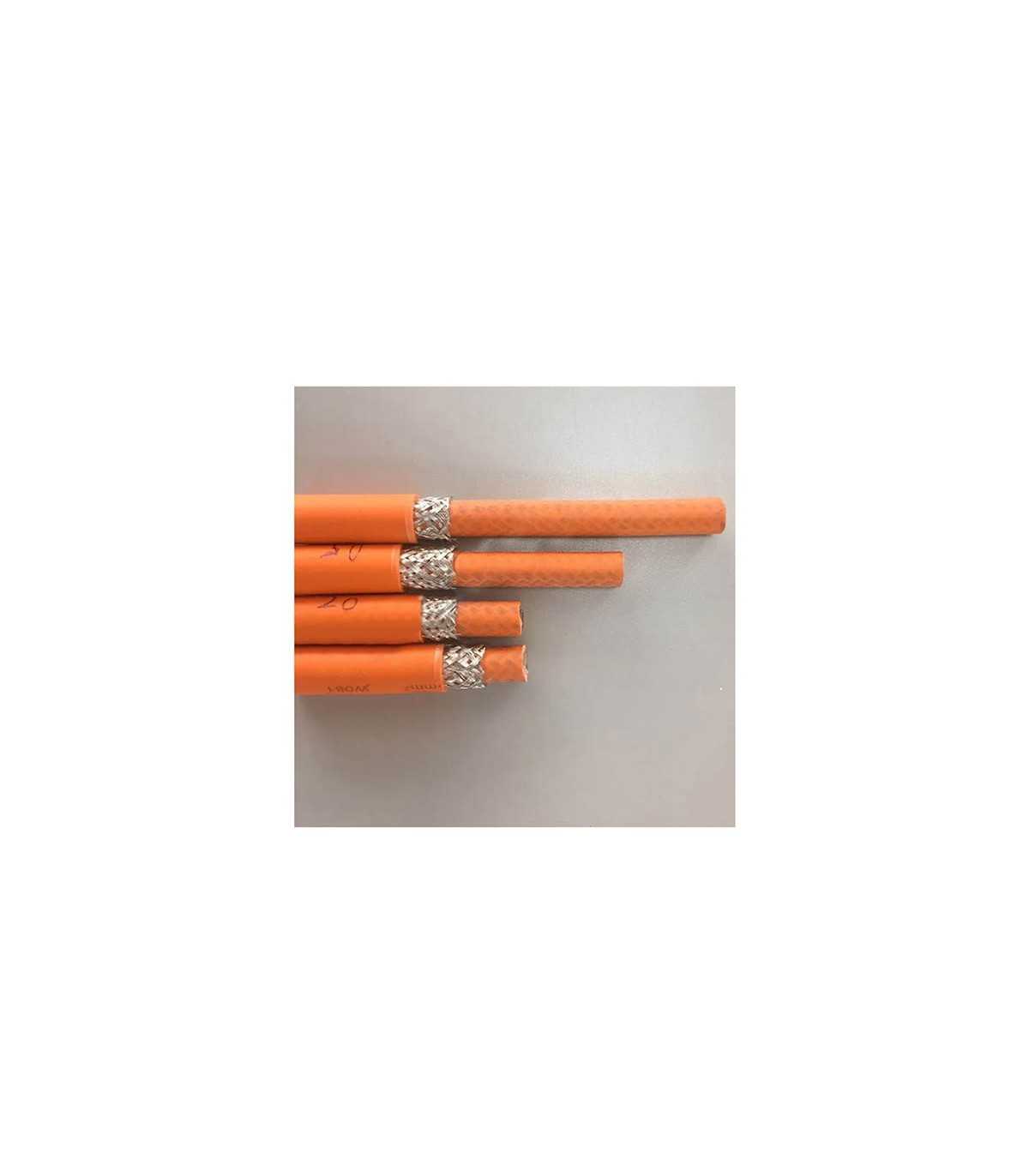

La treccia viene ripiegata all’indietro in modo regolare, portandola a misura secondo il valore residuo impostato
4) Taglio finale
Un’unità di taglio rifinisce la schermatura alla lunghezza residua programmata

Pratiche d’uso

1) Esegui una prova iniziale per ogni nuova famiglia di cavo: verifica OD reale, lunghezza di spelatura e residuo di treccia.
2) Mantieni pulita l’area di spazzolatura e svuota regolarmente il contenitore scarti, per preservare costanza di processo.
3) Per schermature molto fitte, riduci leggermente l’avanzamento e ottimizza la spazzolatura per limitare fili liberi.

Dati tecnici

MOdello: RBEW1060
Diametri cavo (OD): 3,0 – 9,0 mm
Lunghezza di spelatura: 8 - 35 mm
Lunghezza di schermatura: 3 - 10 mm
Produttività: 700 – 1000 pz/ora

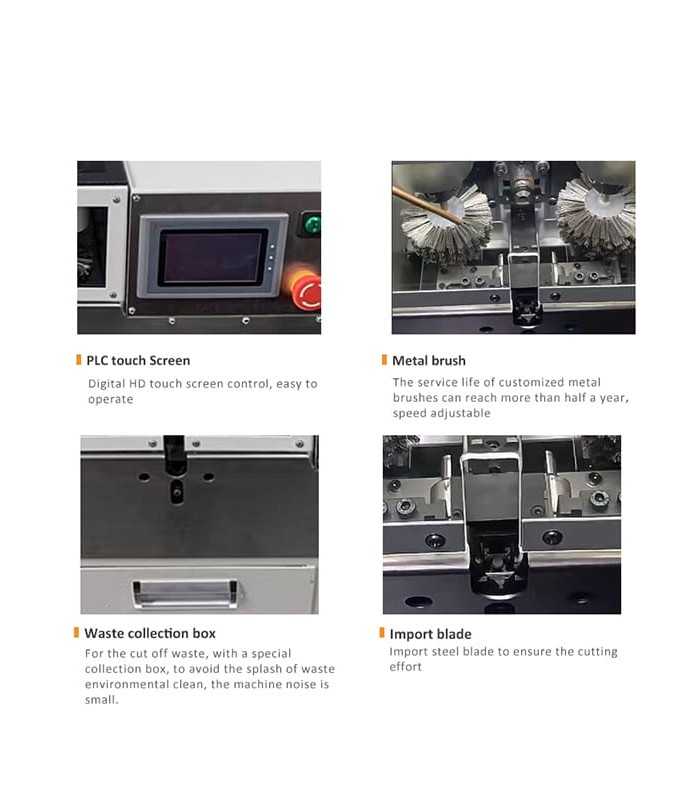

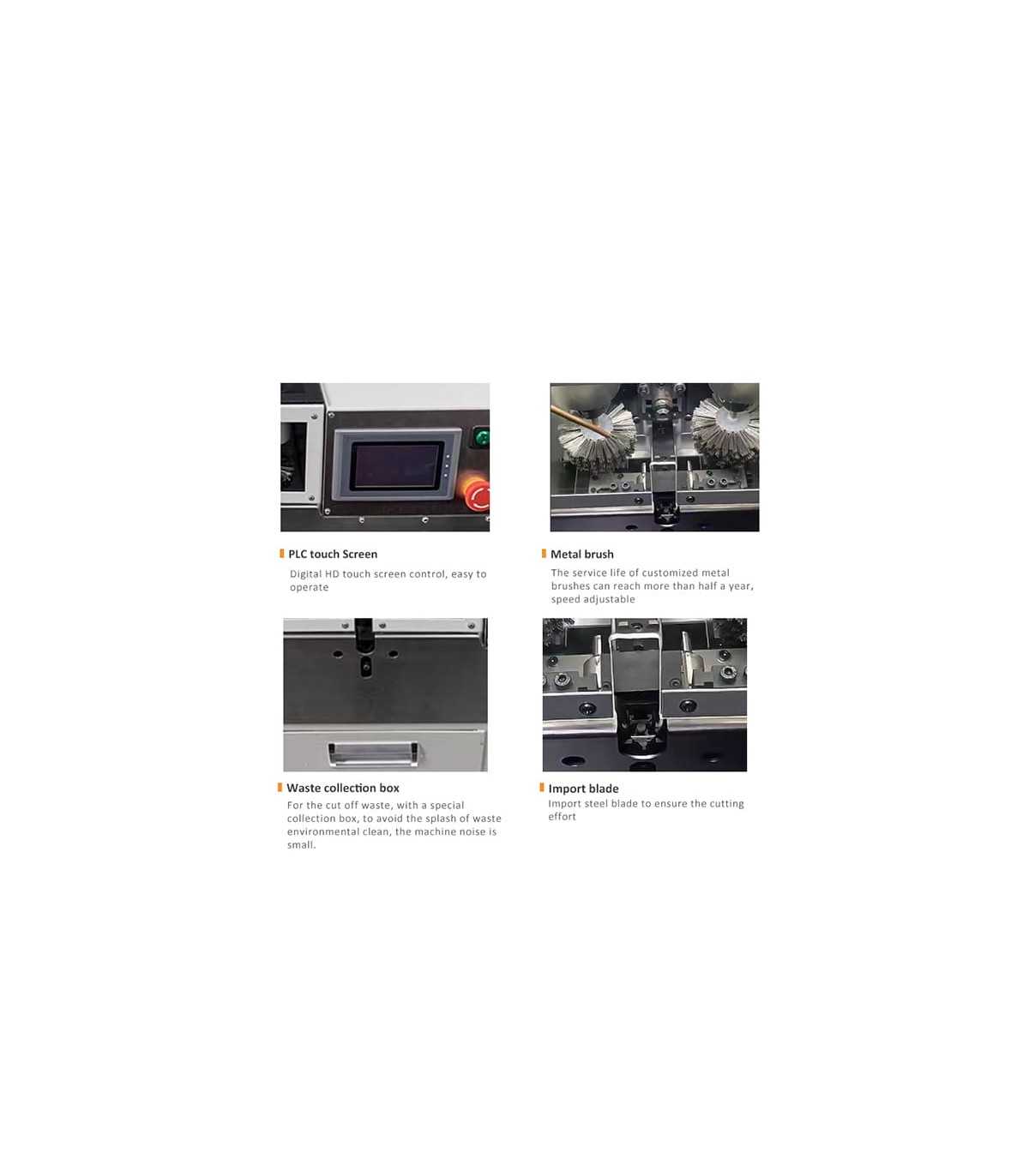

Controllo: touch screen digitale con copertura di protezione, pedale e contenitore scarti
Tensione: 220 V - 110 V / 50 - 60 Hz
Pressione dell'aria: 0,4 – 0,6 MPa
Dimensioni: 580 × 500 × 400 mm
