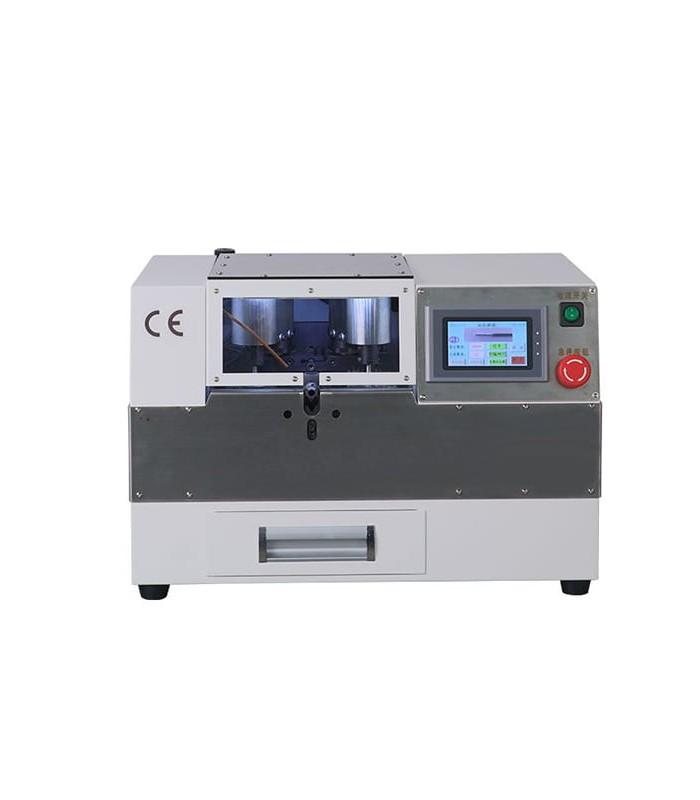

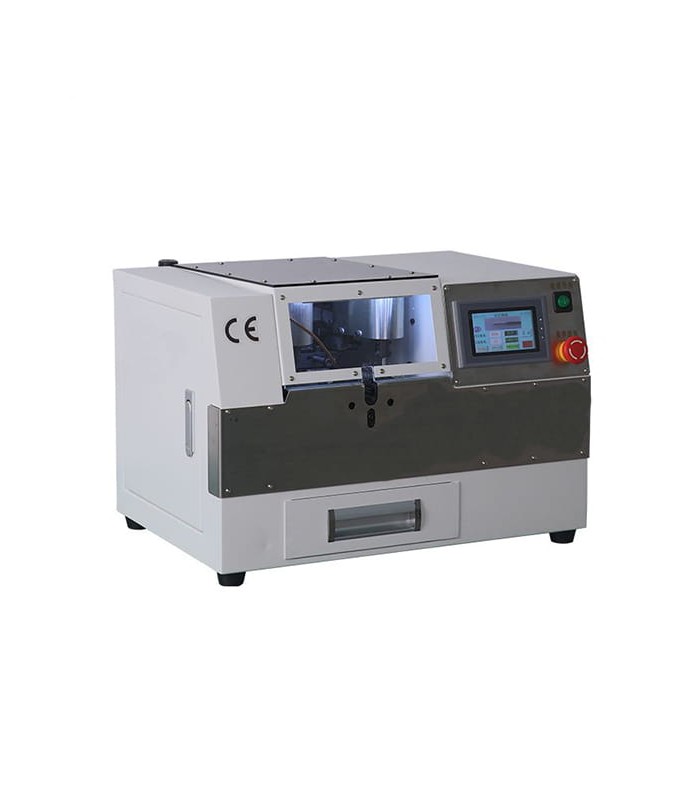

Automatische Maschine zum Bürsten und Schneiden der Kabelabschirmung (3 - 9 mm)

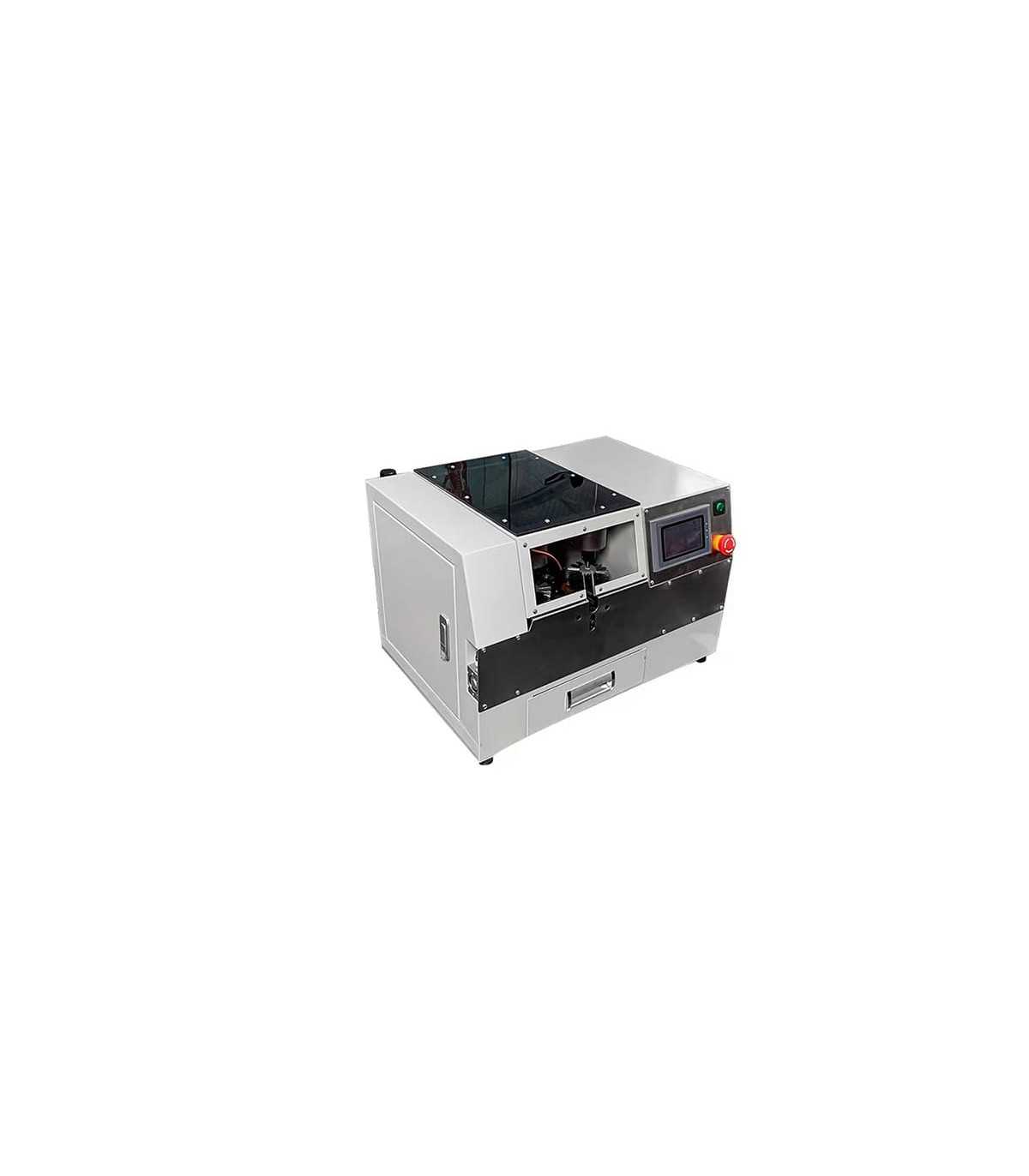

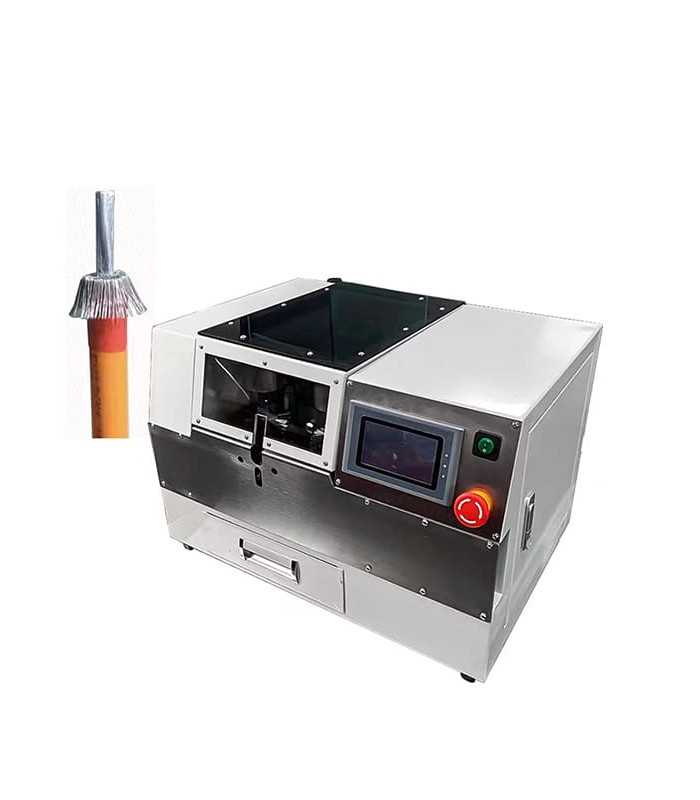

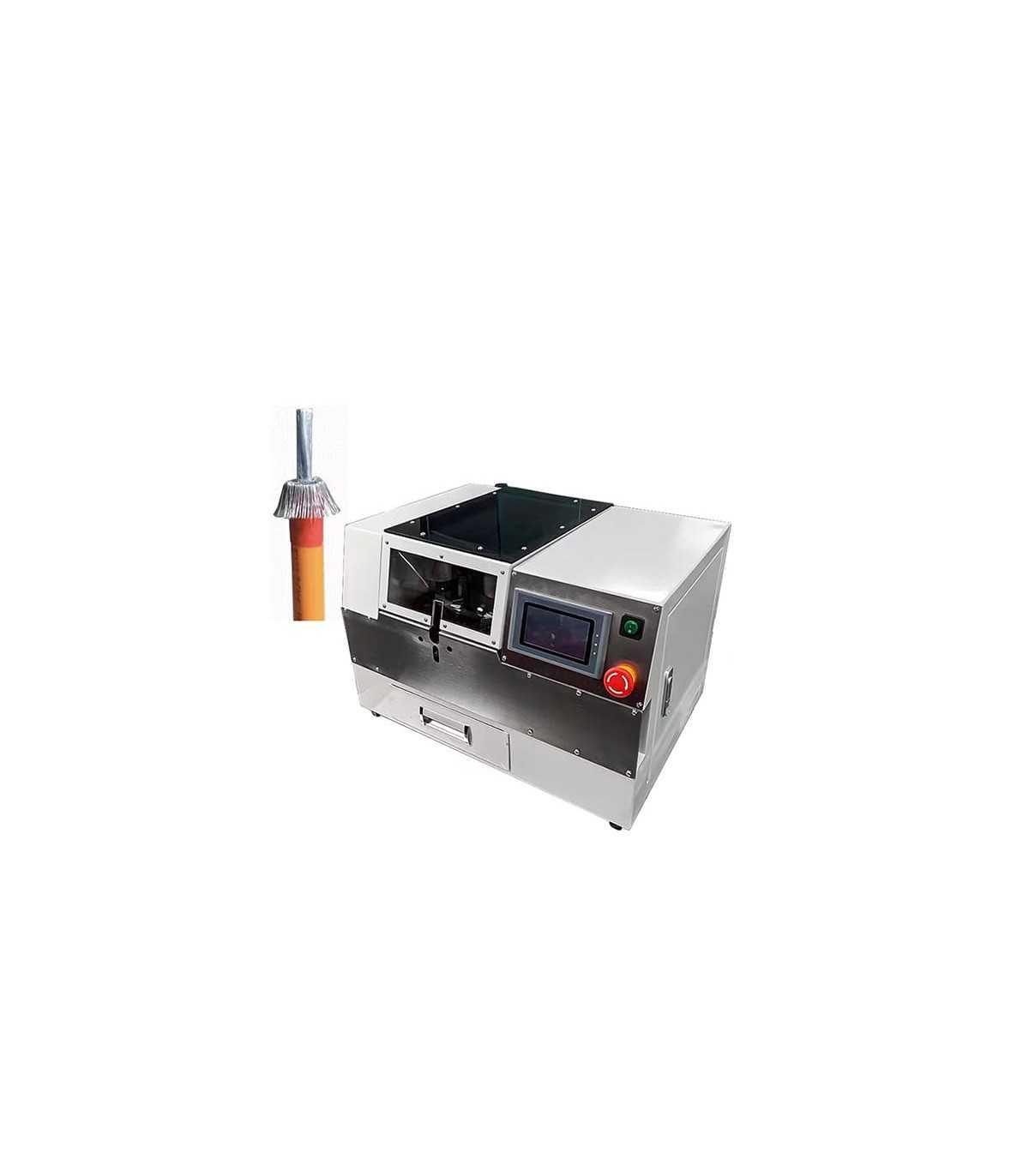

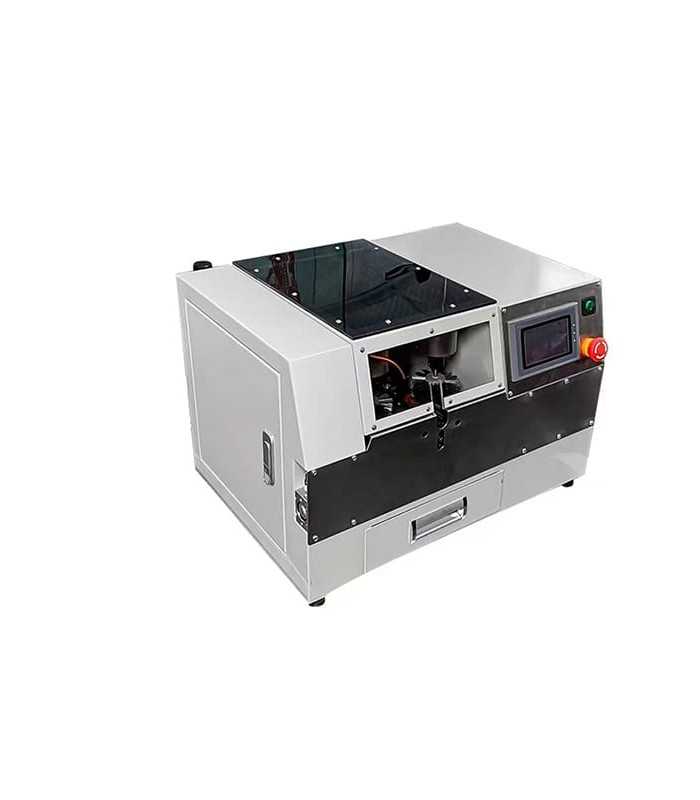

Die RBEW1060 ist eine kompakte Maschine, die für die schnelle und gleichbleibende Vorbereitung der Kabelabschirmung entwickelt wurde: 1) sie bürstet die Abschirmhülle des Kabels, klappt die Abschirmung zurück und schneidet sie in einem einzigen kontrollierten Zyklus auf Maß. Die Bedienung über digitalen Touchscreen und integrierte Schutzabdeckungen vereinfacht die Nutzung und erhöht die Sicherheit des Bedieners.

Vorteile

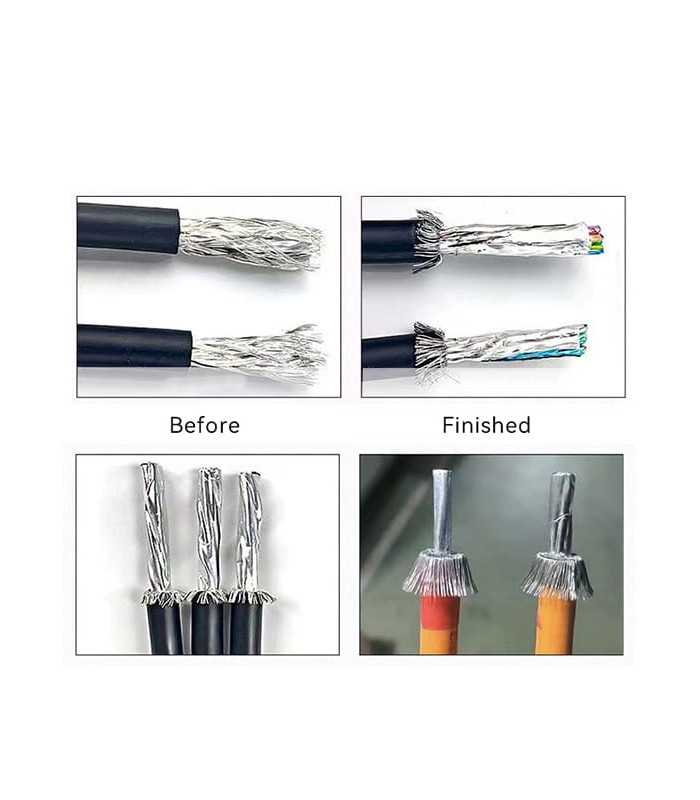

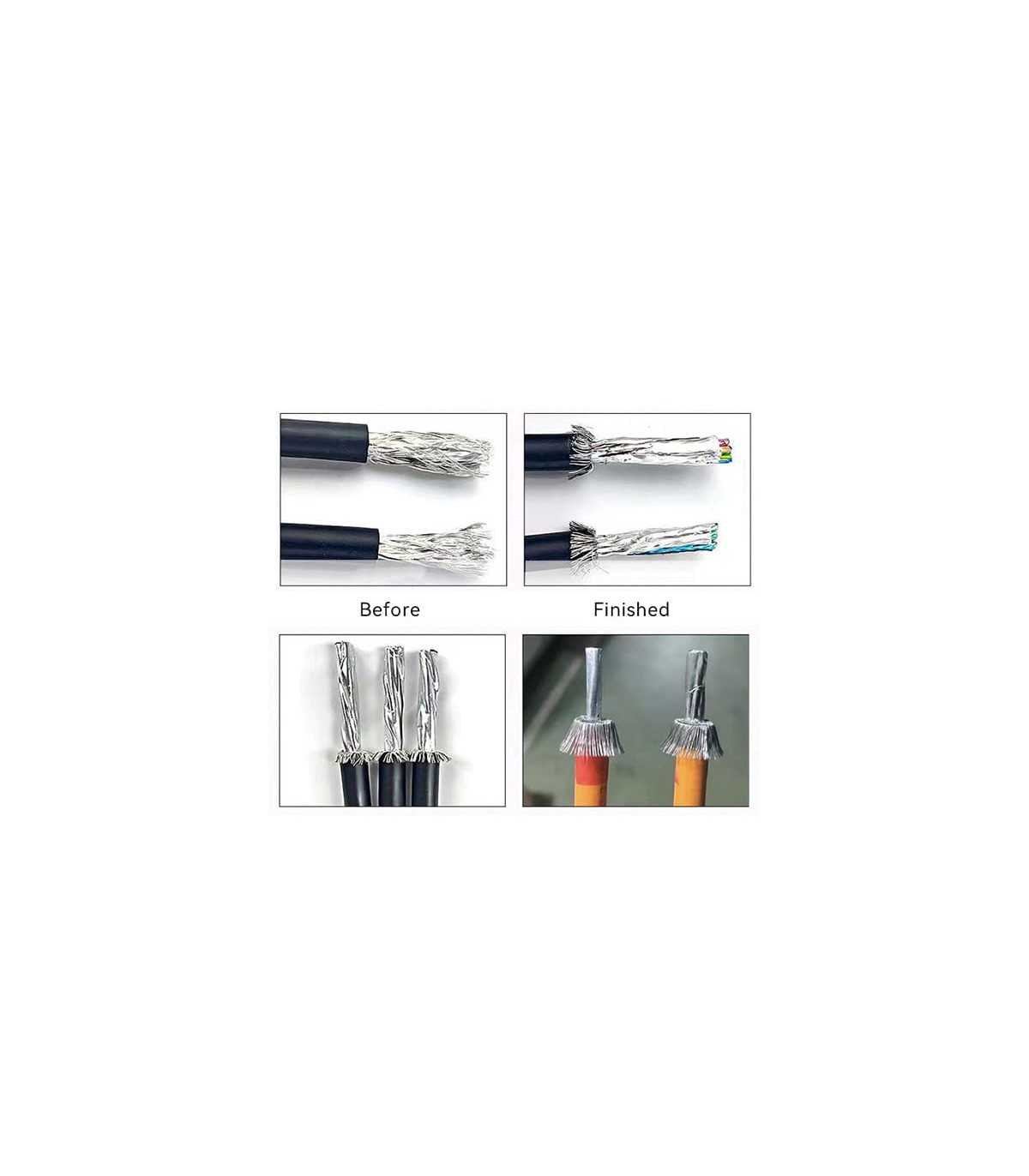

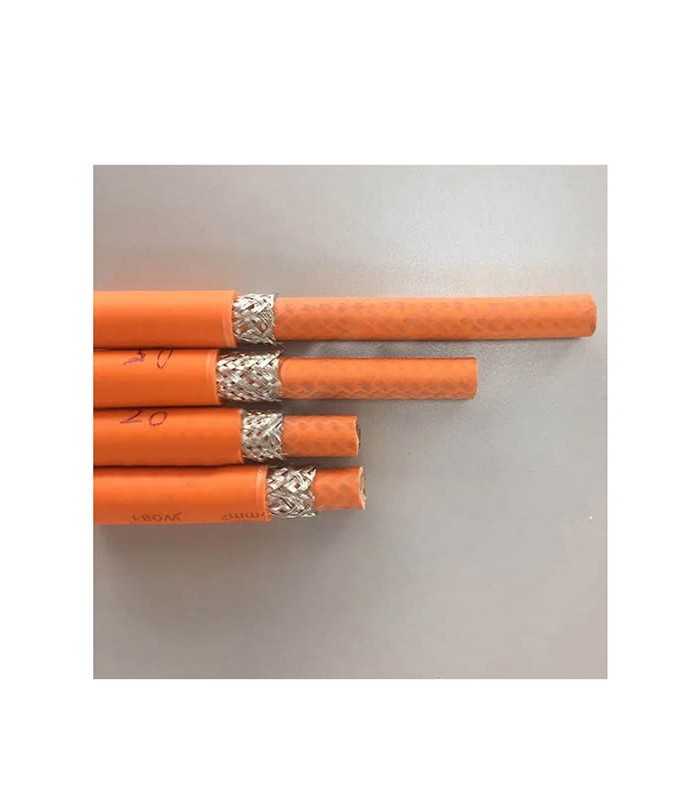

1) Drei Arbeitsschritte in einem: Geflechtbürsten, Zurückfalten und Endbeschnitt
2) Gute Produktivität: bis zu 700–1000 Stk./Std. je nach Kabel und Abisolierlänge

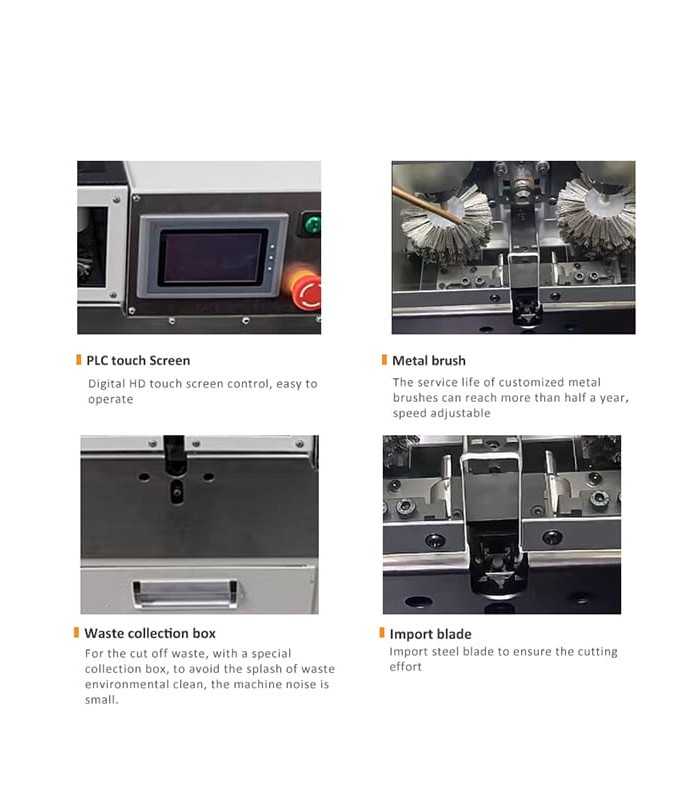

3) Sicher und sauber: Schutzabdeckung, Fußpedal für freihändiges Arbeiten und Auffangbehälter für Reste

Ablauf

1) Parameter einstellen
Am Touchscreen werden Programm und Maße festgelegt: Abisolierlänge und verbleibende Abschirmlänge zum Belassen/Zurückfalten (typischer Bereich 3 – 10 mm)
2) Geflecht bürsten
Die Maschine öffnet und bürstet das Geflecht kontrolliert und trennt die Litzen, ohne sie zu beschädigen
3) Zurückfalten
Das Geflecht wird gleichmäßig zurückgefaltet und gemäß dem eingestellten Restmaß auf Länge gebracht
4) Endbeschnitt
Eine Schneideinheit trimmt die Abschirmung auf die programmierte Restlänge

Praxisempfehlungen

1) Führe für jede neue Kabelfamilie einen Ersttest durch: tatsächlichen Außendurchmesser, Abisolierlänge und Geflechtrest prüfen
2) Halte den Bürstbereich sauber und entleere regelmäßig den Restebehälter, um Prozesskonstanz zu sichern
3) Bei sehr dichtem Geflecht Vorschub leicht reduzieren und Bürsten optimieren, um lose Litzen zu begrenzen

Technische Daten

Modell: RBEW1060
Kabeldurchmesser (OD): 3,0 – 9,0 mm
Abisolierlänge: 8 – 35 mm
Abschirm­länge: 3 – 10 mm
Produktivität: 700 – 1000 Stk./Std.

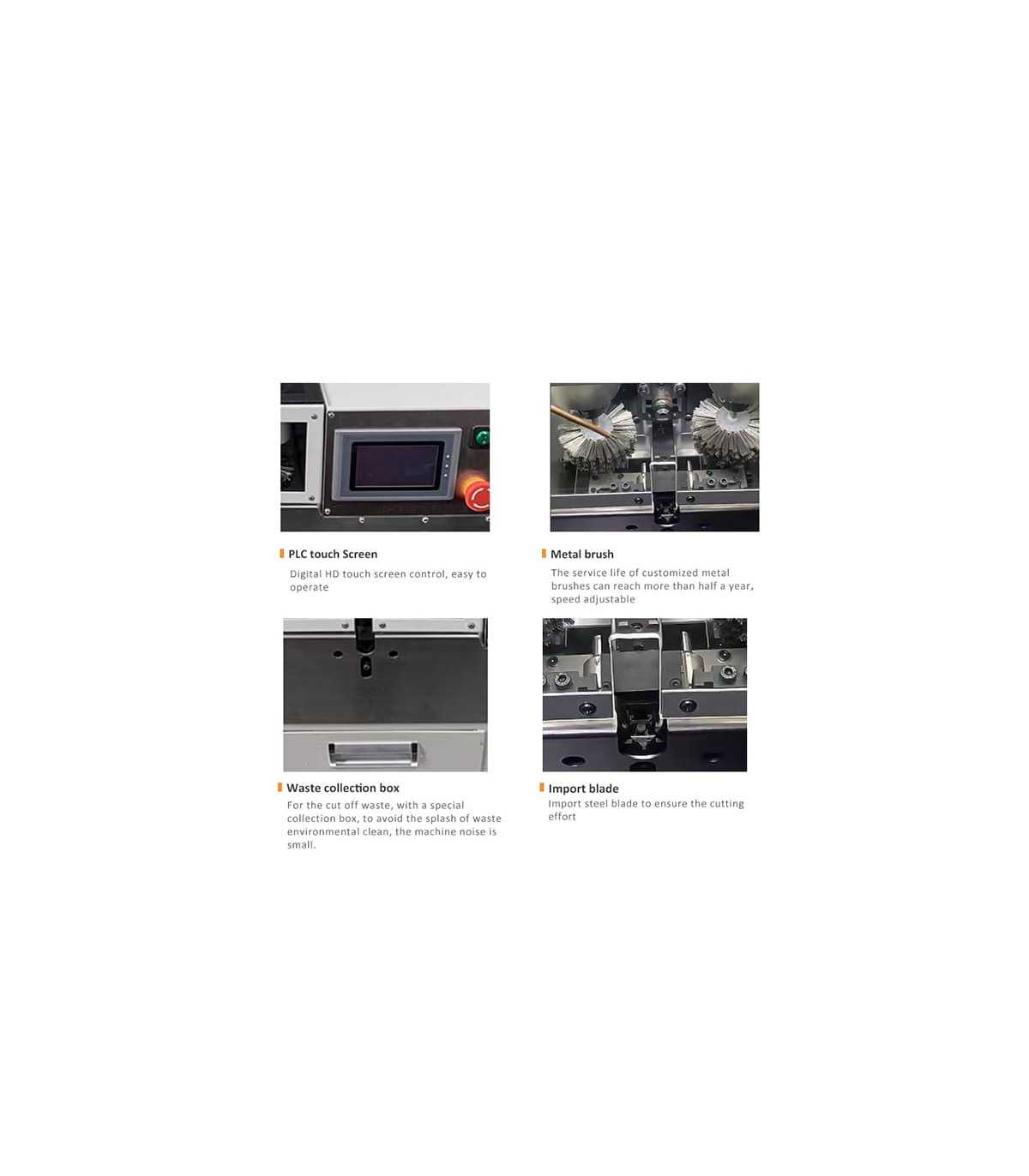

Steuerung: digitaler Touchscreen mit Schutzabdeckung, Fußpedal und Restebehälter
Spannung: 220 V – 110 V / 50 – 60 Hz
Luftdruck: 0,4 – 0,6 MPa
Abmessungen: 580 × 500 × 400 mm
