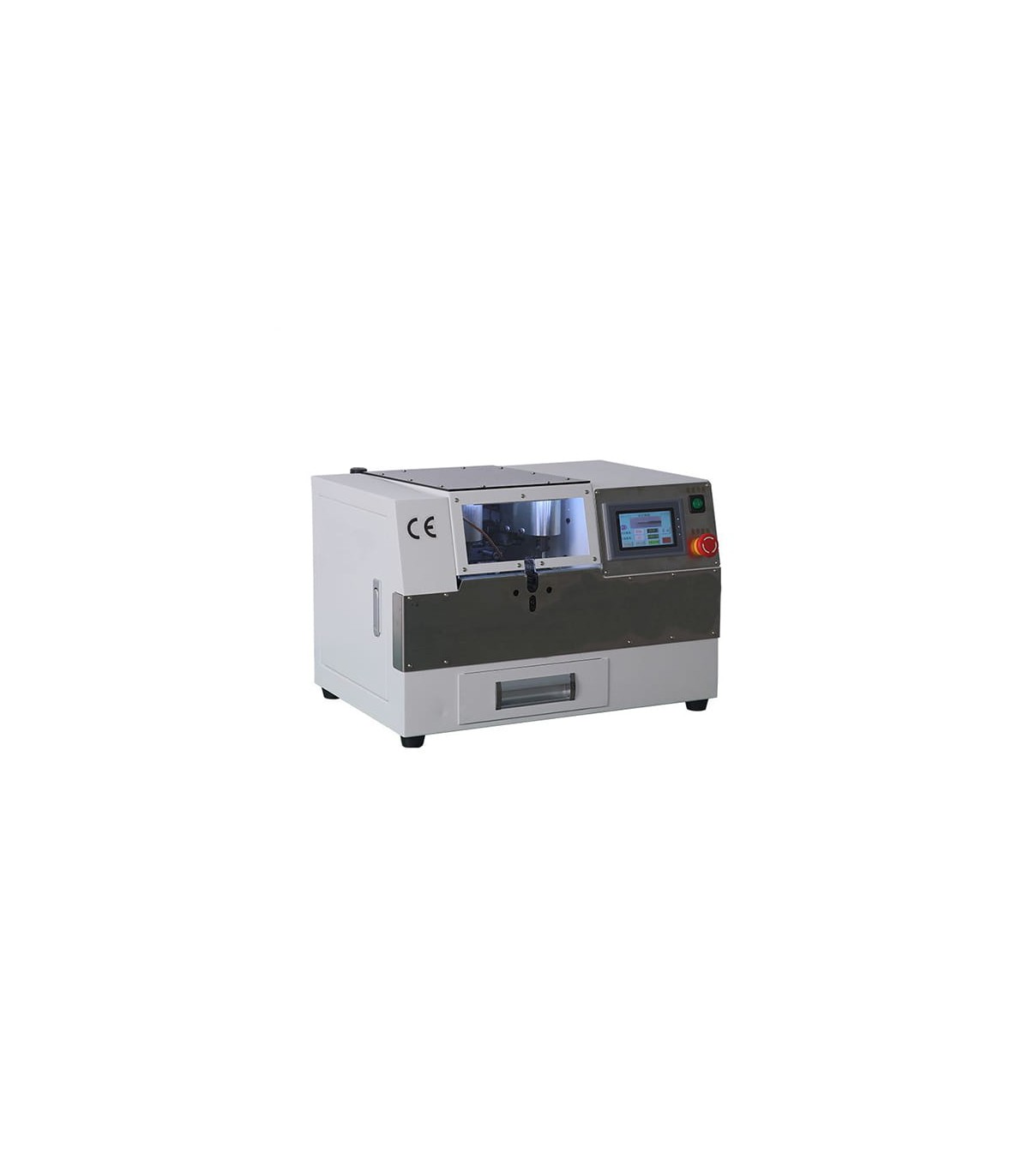

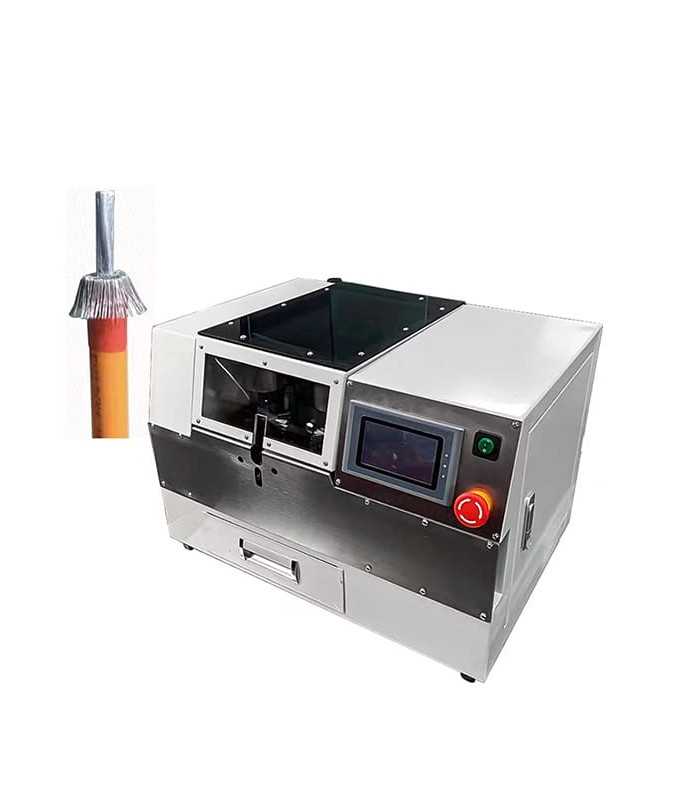

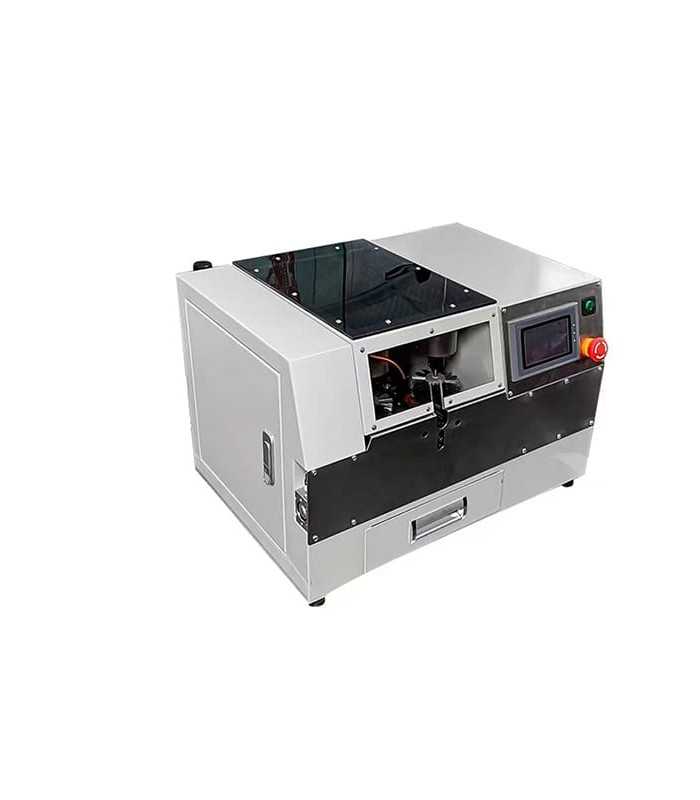

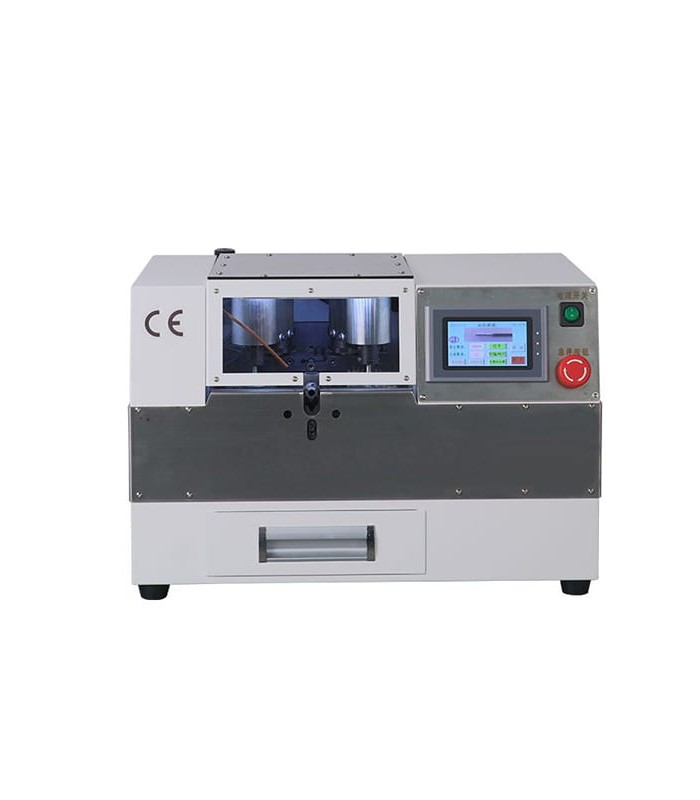

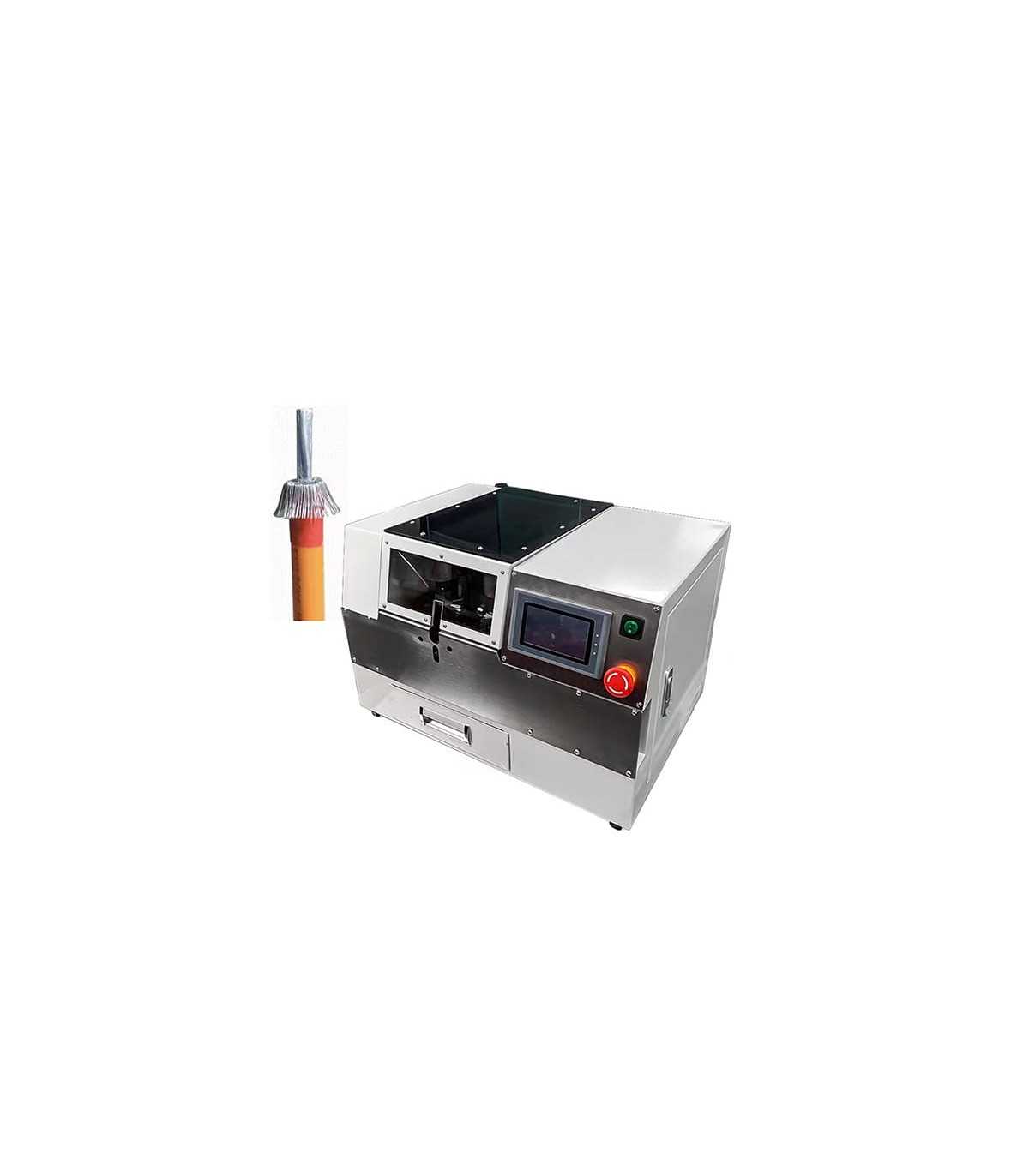

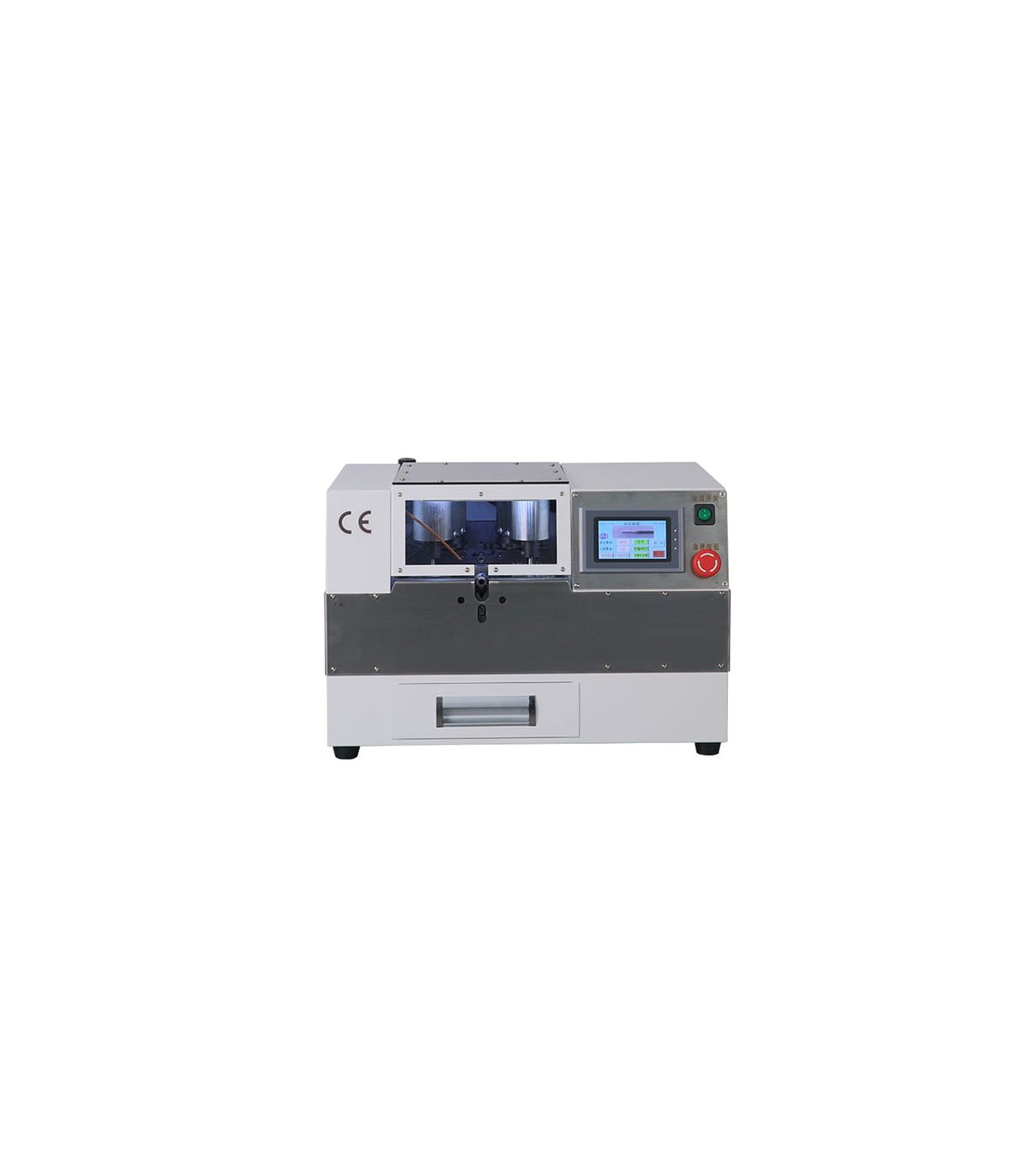

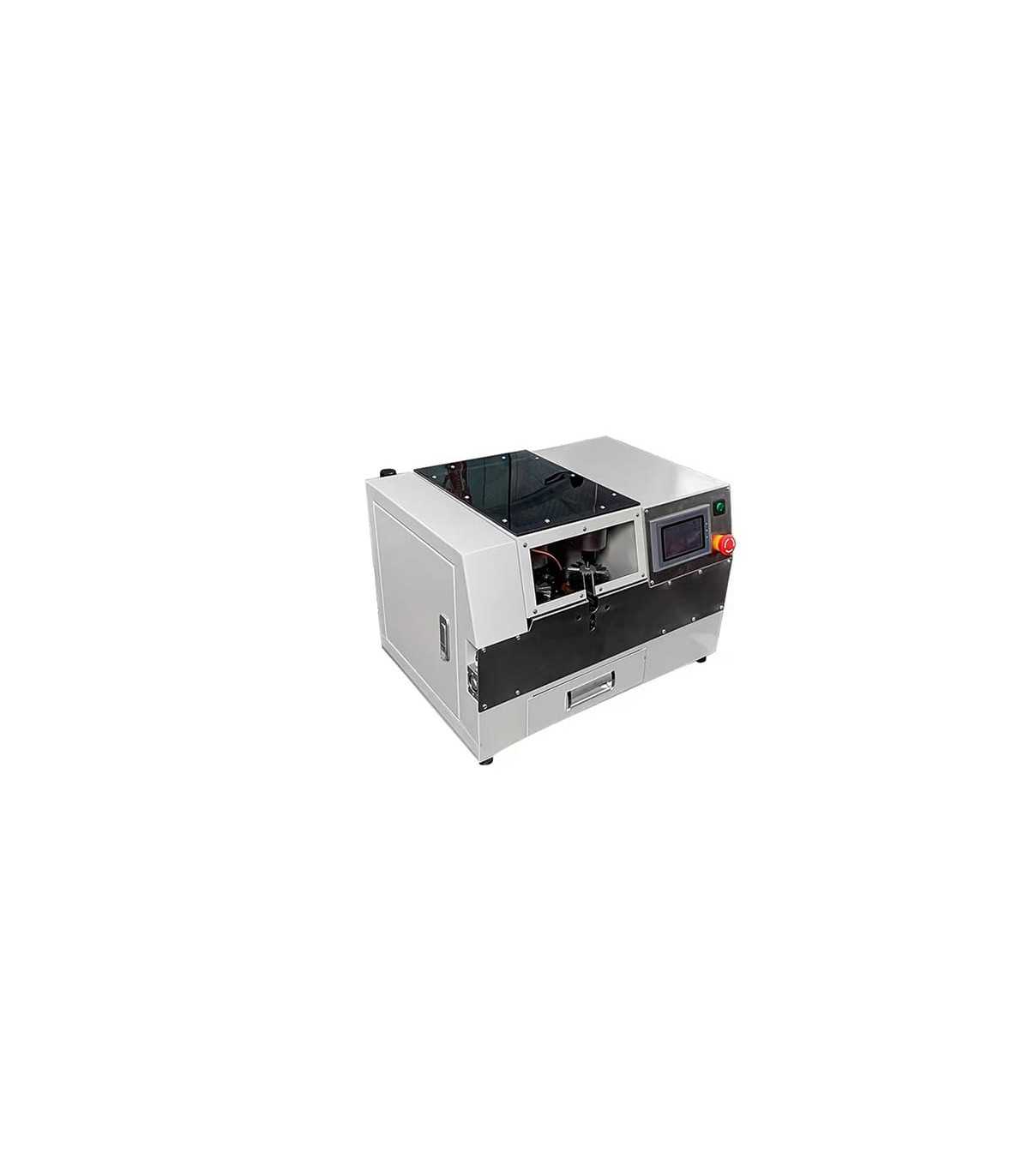

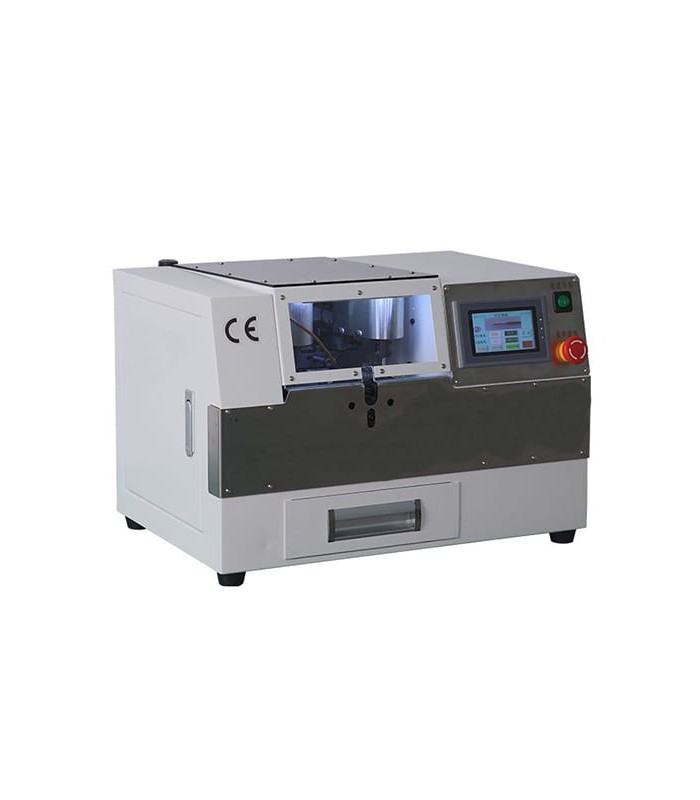

Machine automatique pour le brossage et la coupe du blindage de câble (3 - 9 mm)

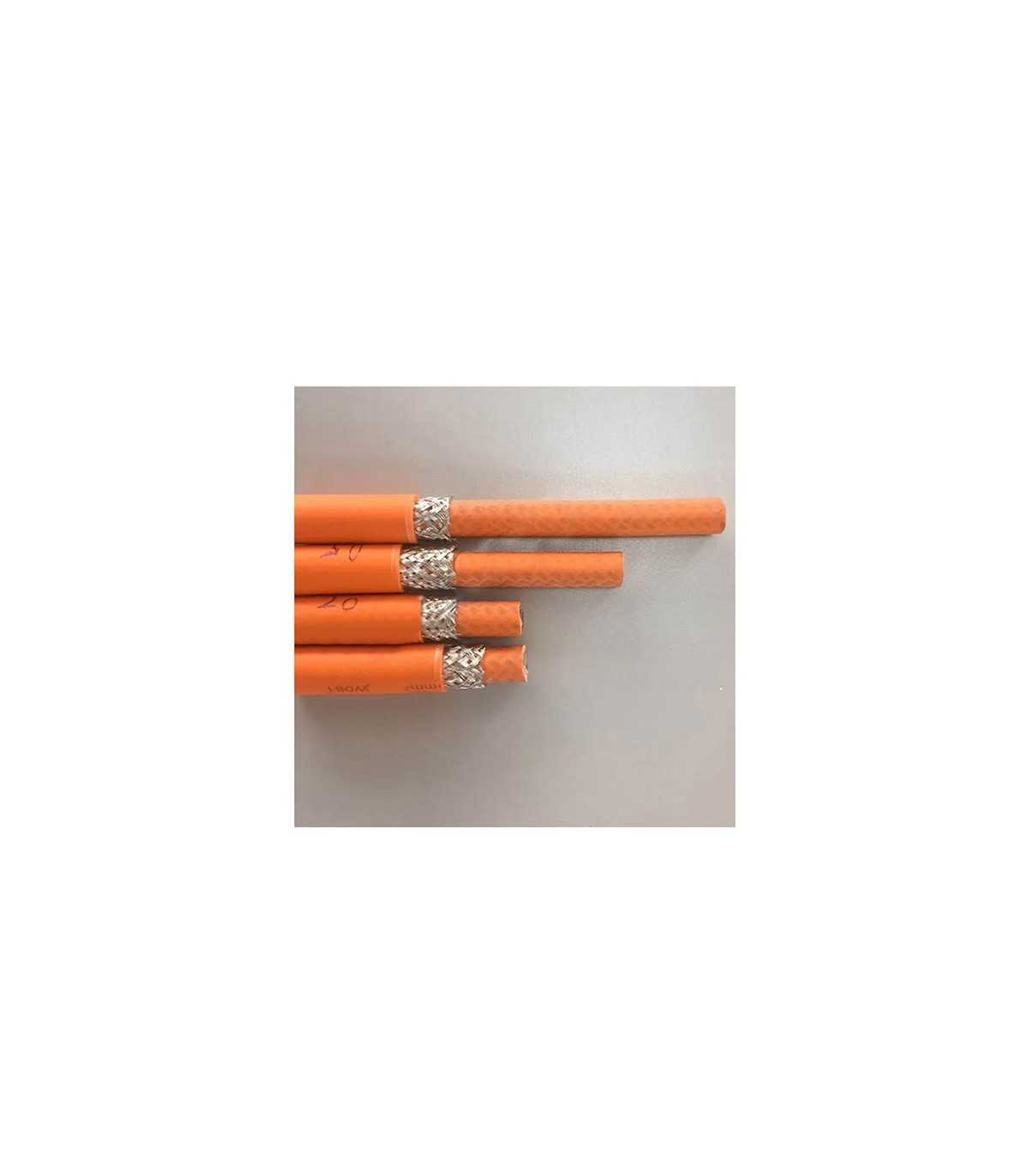

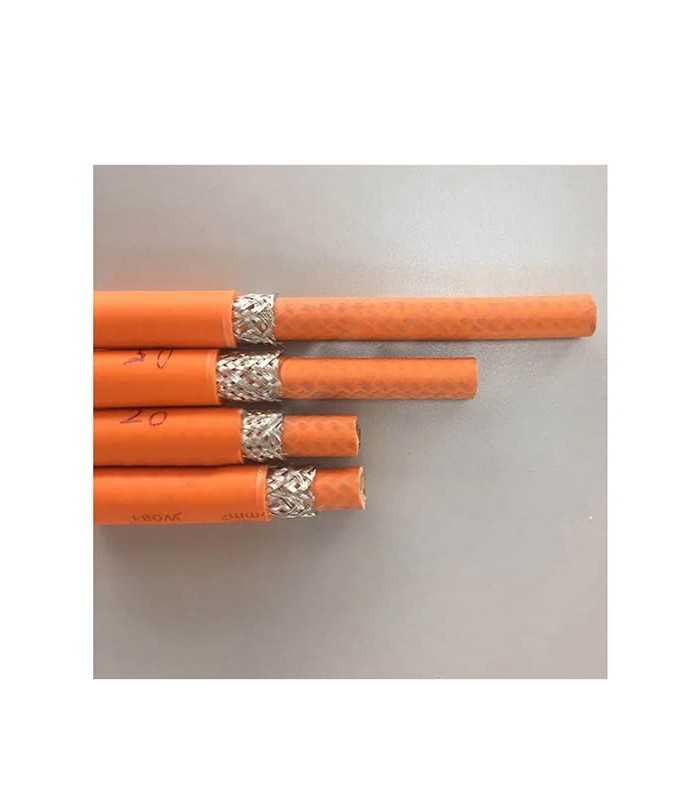

La RBEW1060 est une machine compacte conçue pour préparer rapidement et avec une qualité constante le blindage tressé des câbles : 1) elle brosse la gaine de blindage du câble, replie le blindage vers l’arrière et le coupe à la dimension réglée en un seul cycle contrôlé. La commande via écran tactile numérique et les protections intégrées simplifient l’utilisation et augmentent la sécurité de l’opérateur.

Avantages

1) Trois opérations en une seule étape : brossage de la tresse, repli et coupe finale
2)Bonne productivité : jusqu’à 700–1000 pcs/heure selon le câble et la longueur de dénudage
3) Utilisation sûre et propre : capot de protection, pédale pour travailler les mains libres et bac de récupération des chutes

Flux opératoire

1) Réglage des paramètres
Depuis l’écran tactile, on sélectionne le programme et on définit les mesures : longueur de dénudage et longueur résiduelle de blindage à laisser/replier (plage typique 3 – 10 mm)

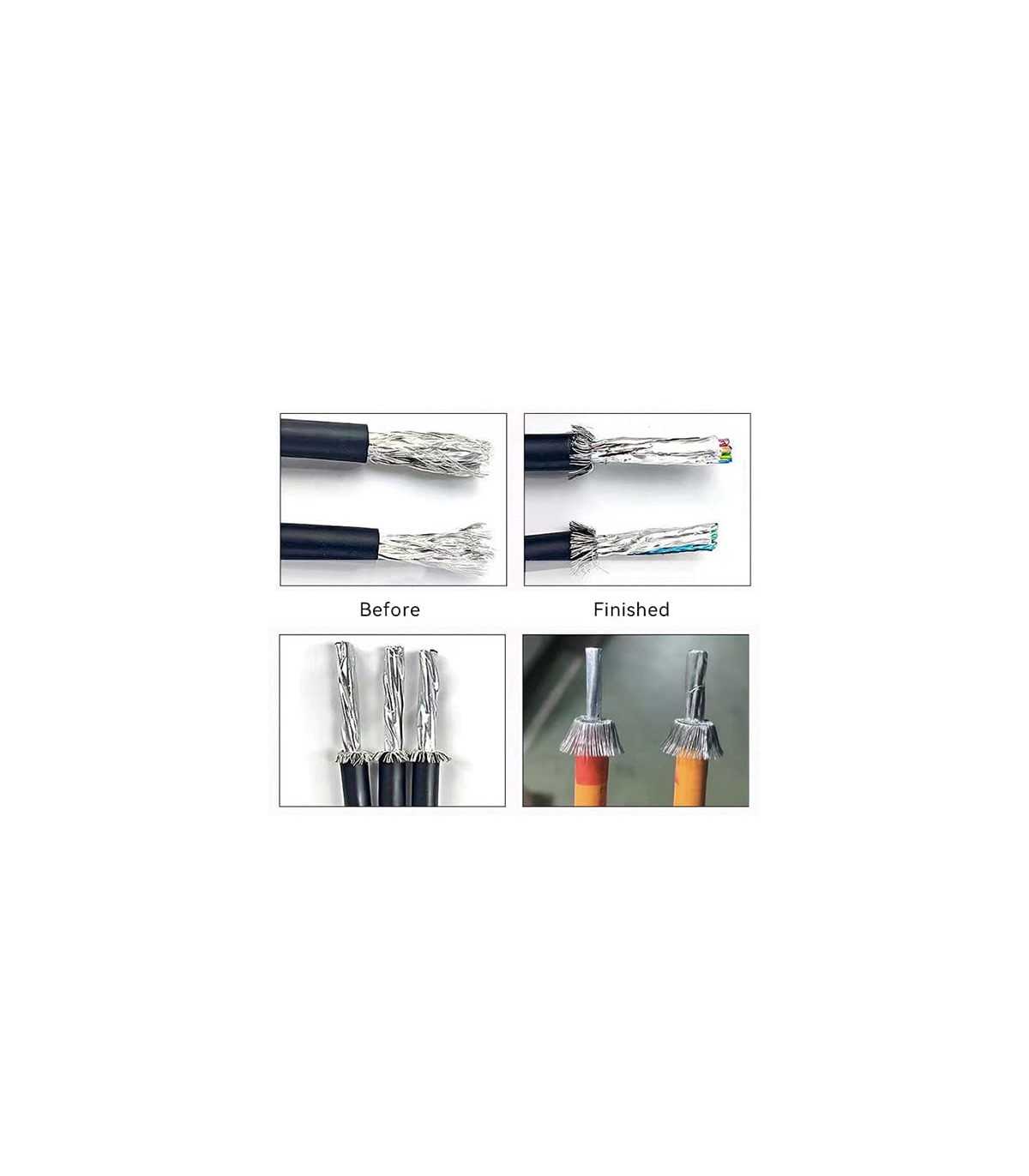

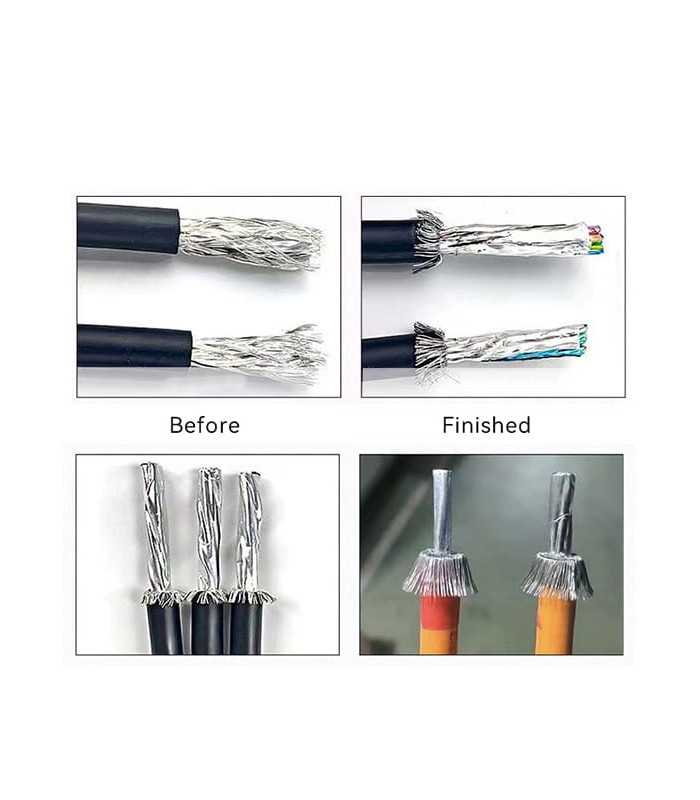

2) Brossage de la tresse
La machine ouvre et brosse la tresse de blindage de manière contrôlée, en séparant les brins sans les endommager
3) Repli
La tresse est repliée régulièrement vers l’arrière et mise à dimension selon la valeur résiduelle définie
4) Coupe finale
Une unité de coupe finit le blindage à la longueur résiduelle programmée

Bonnes pratiques

1) Réaliser un essai initial pour chaque nouvelle famille de câbles : vérifier l’OD réel, la longueur de dénudage et le résidu de tresse
2) Garder propre la zone de brossage et vider régulièrement le bac à chutes pour préserver la constance du processus
3) Pour les tresses très serrées, réduire légèrement l’avance et optimiser le brossage afin de limiter les brins libres

Caractéristiques techniques

Modèle : RBEW1060
Diamètres de câble (OD) : 3,0 – 9,0 mm
Longueur de dénudage : 8 – 35 mm
Longueur de blindage : 3 – 10 mm
Productivité : 700 – 1000 pcs/heure

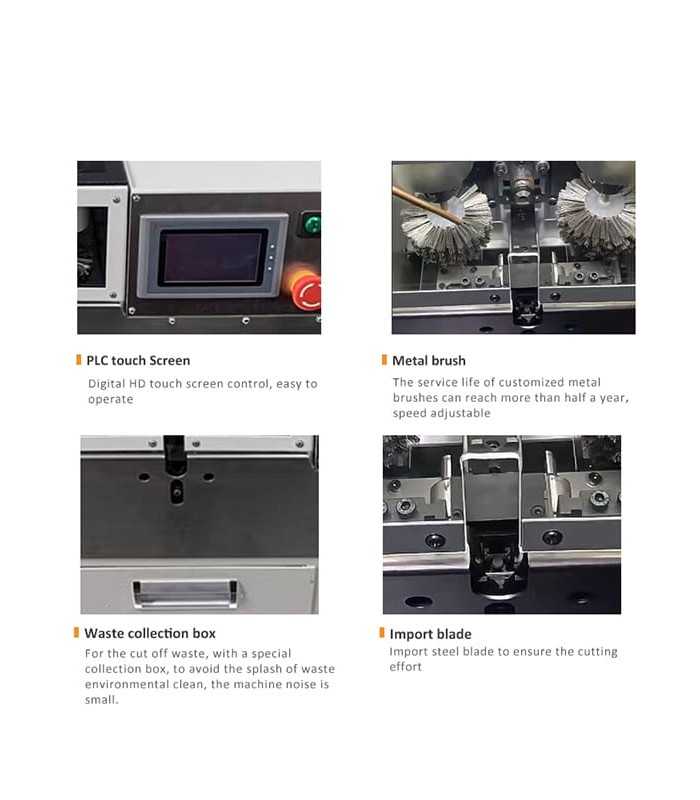

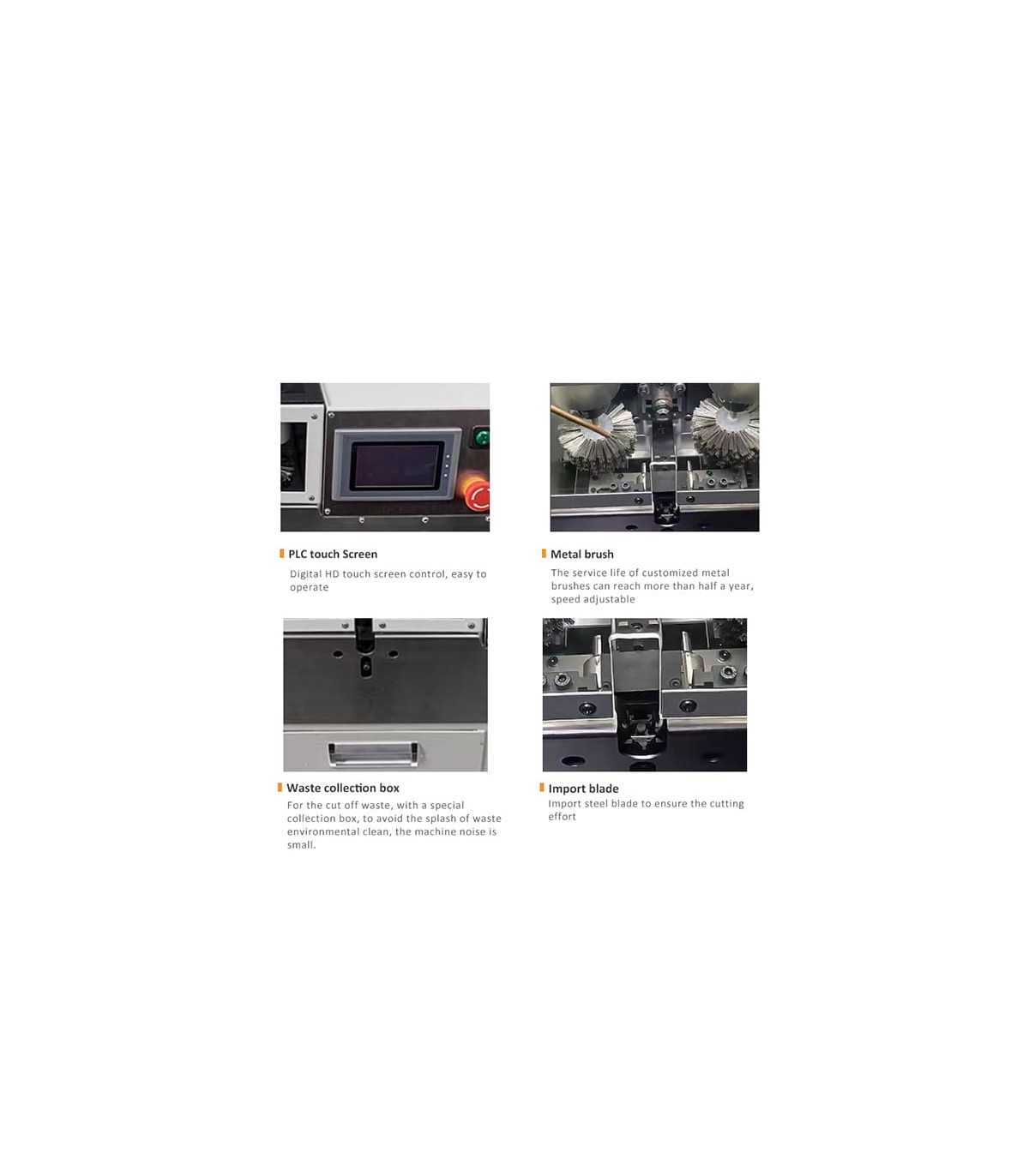

Commande : écran tactile numérique avec capot de protection, pédale et bac à chutes
Tension : 220 V – 110 V / 50 – 60 Hz
Pression d’air : 0,4 – 0,6 MPa
Dimensions : 580 × 500 × 400 mm
