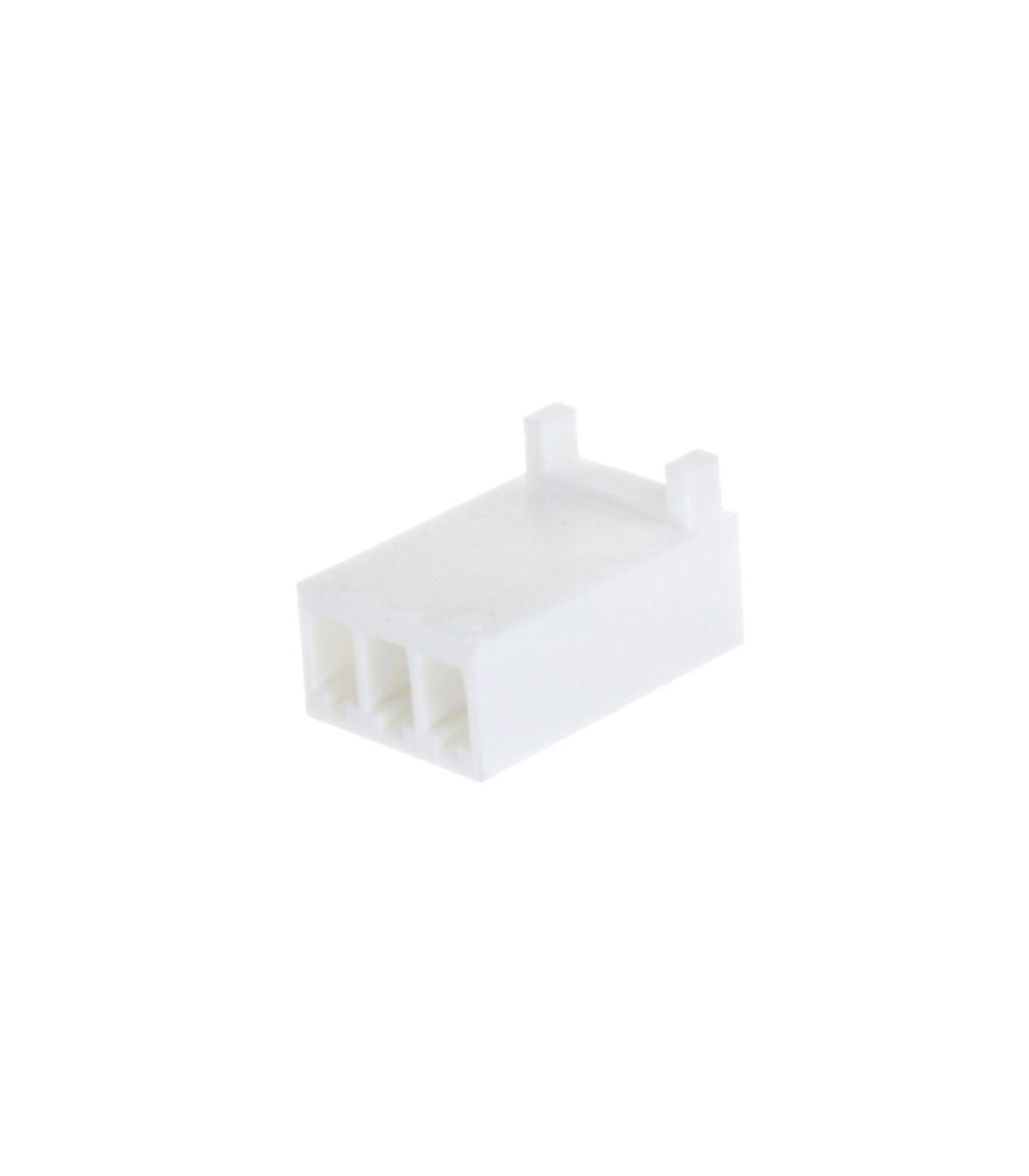

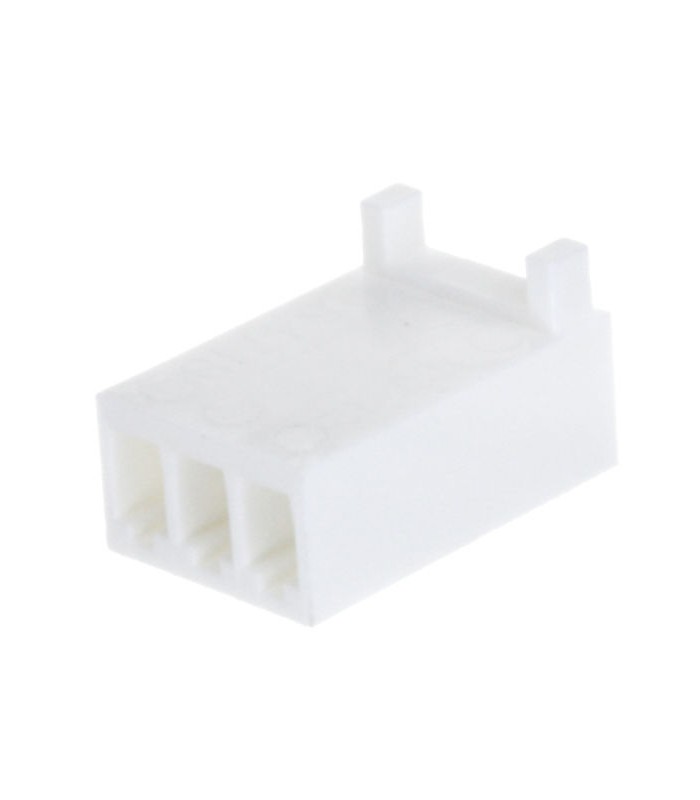

Connettore KK 254 Serie 6471 porta femmina 3 Vie

Il connettore 22-01-2035 è un connettore a passo 2,54 mm appartenente alla serie 6471.
È progettato per realizzare collegamenti elettrici sicuri e facilmente intercambiabili tra schede,
dispositivi e moduli elettronici.

Funzionamento

Il connettore è pensato per essere utilizzato con terminali crimpati e alloggiato su PCB o cablaggi
tramite contatti femmina inseriti all’interno della scocca in nylon.
Il bloccaggio meccanico a scatto assicura un fissaggio stabile del connettore alla controparte femmina,
evitando disconnessioni accidentali dovute a vibrazioni o sollecitazioni meccaniche.

Vantaggi principali

• Affidabilità nel tempo: garantisce contatti stabili e resistenti anche dopo numerosi cicli di connessione e disconnessione.


• Versatilità di utilizzo: adatto per applicazioni su PCB, cablaggi interni di dispositivi elettronici, alimentazione o segnali di controllo.


• Compattezza: grazie al passo ridotto da 2,54 mm, permette un’elevata densità di connessioni in spazi limitati.


• Semplicità di montaggio: il sistema a scatto agevola l’assemblaggio e riduce i tempi di installazione.

Applicazioni tipiche

• Elettronica di consumo: collegamenti interni di schede, sensori e alimentazioni in dispositivi audio/video o piccoli elettrodomestici.


• Automazione industriale: cablaggi di moduli di controllo, sensori e dispositivi di interfaccia.


• Sistemi informatici e telecomunicazioni: interconnessione tra schede logiche, ventole, LED, unità di controllo o moduli di segnale.

Condizioni d’uso

Il connettore è realizzato in nylon 6/6 UL 94V-0, un materiale autoestinguente e resistente al calore,
che assicura stabilità dimensionale e sicurezza elettrica anche in ambienti con variazioni termiche significative.
È progettato per funzionare in un intervallo di temperatura compreso tra -40 °C e +105 °C, garantendo un
isolamento ottimale anche in presenza di umidità o agenti esterni.
Il collegamento avviene mediante crimpatura dei terminali su cavi di sezione 22 - 30 AWG.
