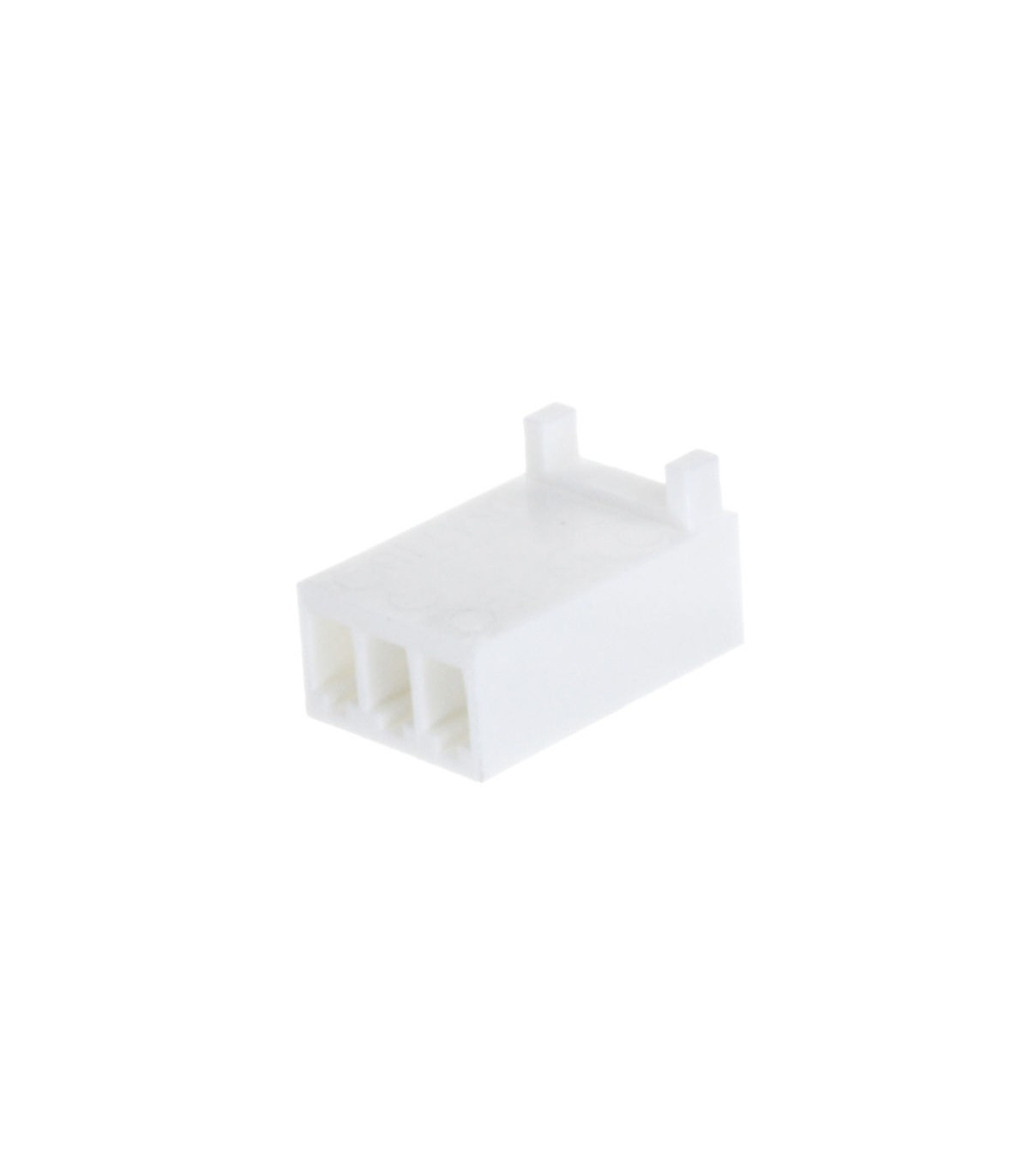

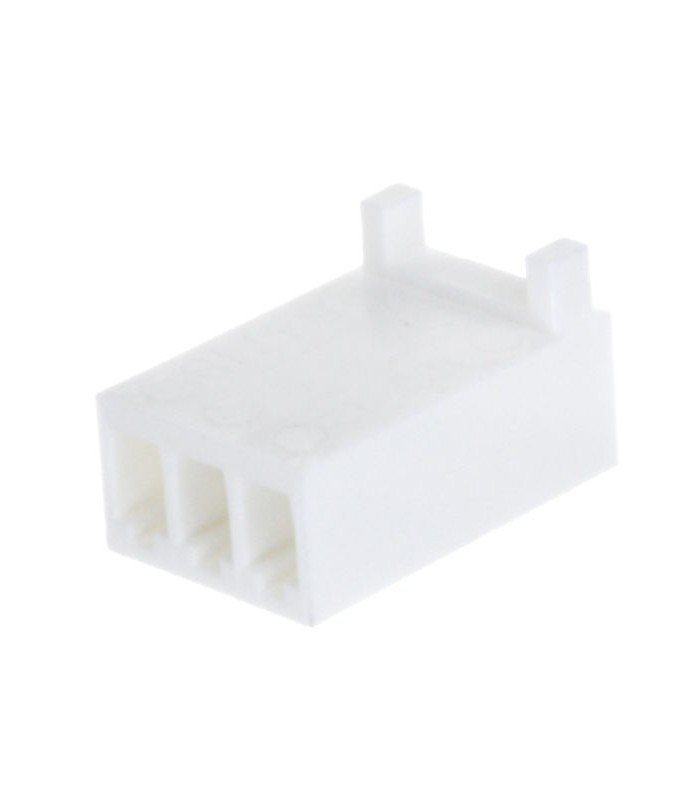

Steckverbinder KK 254 Serie 6471 weiblich 3 Wage

Der 22-01-2035 Steckverbinder ist ein 2,54 mm Raster-Steckverbinder aus der Serie 6471.
Er wurde entwickelt, um sichere elektrische Verbindungen zwischen Leiterplatten,
Geräten und elektronischen Modulen einfach herzustellen und auszutauschen.

Funktion

Der Steckverbinder ist für die Verwendung mit Crimpkontakten vorgesehen und kann auf Leiterplatten oder Kabelbäumen
über weibliche Kontakte montiert werden, die in das Nylongehäuse eingesetzt werden.
Der Schnappverschlussmechanismus sorgt für eine stabile Verbindung mit dem weiblichen Gegenstück und verhindert
versehentliche Trennungen durch Vibrationen oder mechanische Belastungen.

Hauptvorteile

• Zuverlässigkeit über die Zeit: stabile und langlebige Kontakte auch nach vielen Steckzyklen.


• Vielseitigkeit: geeignet für PCB-Anwendungen, interne Verdrahtung, Stromversorgung oder Steuersignale.


• Kompaktheit: dank des 2,54 mm Rasters ermöglicht er eine hohe Kontaktdichte auf kleinem Raum.


• Einfache Montage: das Schnappsystem erleichtert die Montage und verkürzt die Installationszeiten.

Typische Anwendungen

• Unterhaltungselektronik: interne Verbindungen von Leiterplatten, Sensoren und Stromversorgungen in Audio-/Videogeräten oder kleinen Haushaltsgeräten.


• Industrielle Automatisierung: Verdrahtung von Steuerungen, Sensoren und Schnittstellengeräten.


• IT- und Telekommunikationssysteme: Verbindung zwischen Logikplatinen, Lüftern, LEDs, Steuergeräten oder Signalmodulen.

Betriebsbedingungen

Der Steckverbinder besteht aus Nylon 6/6 UL 94V-0, einem selbstverlöschenden und hitzebeständigen Material,
das Dimensionsstabilität und elektrische Sicherheit auch bei Temperaturschwankungen gewährleistet.
Er ist für einen Temperaturbereich von -40 °C bis +105 °C ausgelegt und bietet
optimalen Isolationsschutz auch bei Feuchtigkeit oder äußeren Einflüssen.
Die Verbindung erfolgt durch Crimpen der Kontakte auf Kabel mit einem Querschnitt von 22 - 30 AWG.
