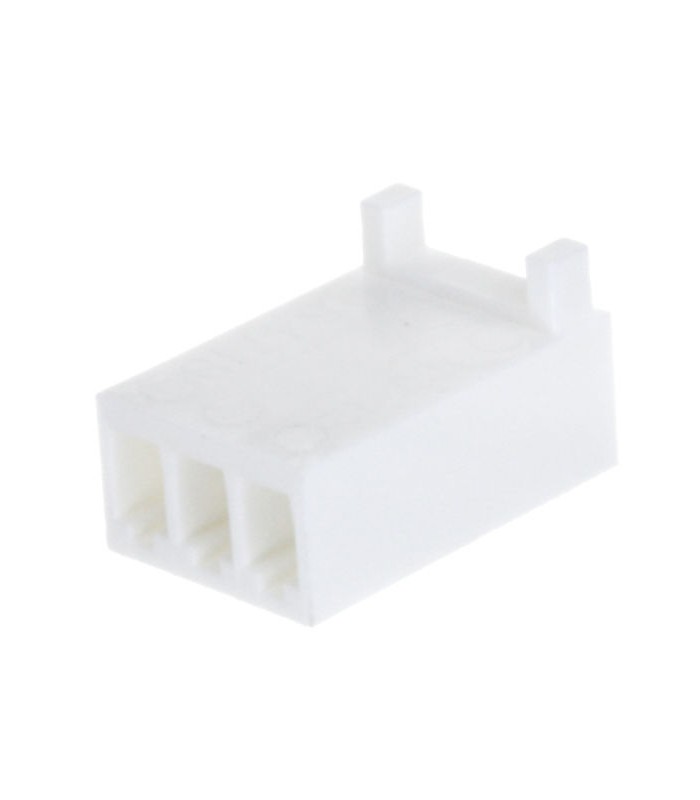

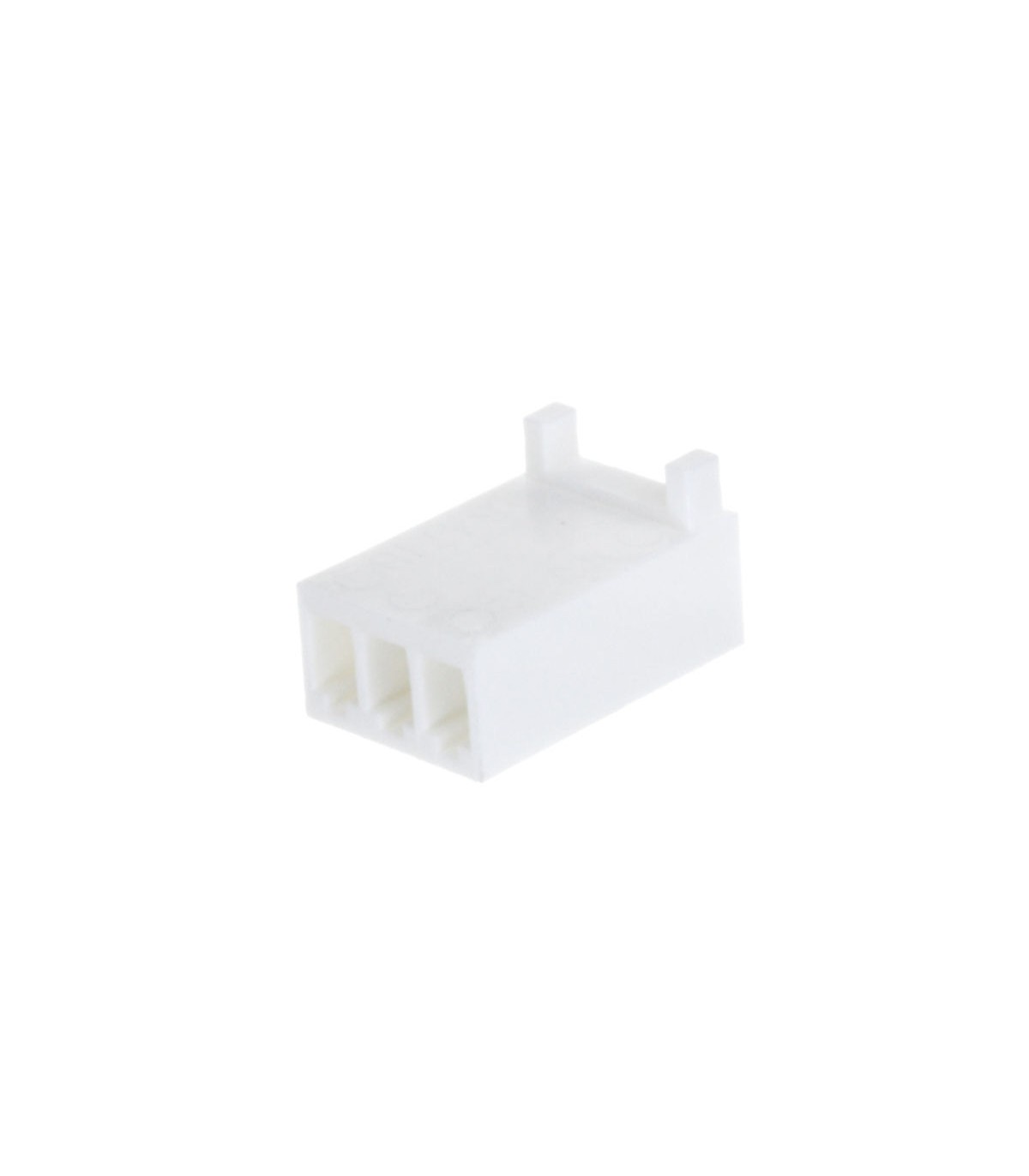

Connecteur KK 254 Série 6471 femelle 3 Voies

Le connecteur 22-01-2035 est un connecteur au pas de 2,54 mm appartenant à la série 6471.
Il est conçu pour réaliser des connexions électriques sûres et facilement interchangeables entre cartes,
appareils et modules électroniques.

Fonctionnement

Le connecteur est prévu pour être utilisé avec des bornes serties et monté sur des PCB ou faisceaux de câbles
grâce à des contacts femelles insérés dans le boîtier en nylon.
Le système de verrouillage à encliquetage assure une fixation stable du connecteur à la contrepartie femelle,
empêchant les déconnexions accidentelles dues aux vibrations ou aux contraintes mécaniques.

Avantages principaux

• Fiabilité dans le temps: garantit des contacts stables et durables, même après de nombreux cycles de connexion et déconnexion.


• Polyvalence d’utilisation: adapté aux applications sur PCB, câblages internes d’appareils électroniques, alimentation ou signaux de commande.


• Compacité: grâce au pas réduit de 2,54 mm, il permet une densité de connexions élevée dans des espaces restreints.


• Facilité de montage: le système à encliquetage facilite l’assemblage et réduit les temps d’installation.

Applications typiques

• Électronique grand public: connexions internes de cartes, capteurs et alimentations dans des appareils audio/vidéo ou électroménagers.


• Automatisation industrielle: câblage de modules de commande, capteurs et dispositifs d’interface.


• Systèmes informatiques et télécommunications: interconnexion entre cartes logiques, ventilateurs, LED, unités de commande ou modules de signal.

Conditions d’utilisation

Le connecteur est fabriqué en nylon 6/6 UL 94V-0, un matériau autoextinguible et résistant à la chaleur,
garantissant une stabilité dimensionnelle et une sécurité électrique même en cas de variations thermiques importantes.
Il est conçu pour fonctionner dans une plage de température comprise entre -40 °C et +105 °C, offrant une
isolation optimale même en présence d’humidité ou d’agents externes.
La connexion s’effectue par sertissage des bornes sur des câbles de section 22 - 30 AWG.

Caractéristiques techniques principales
