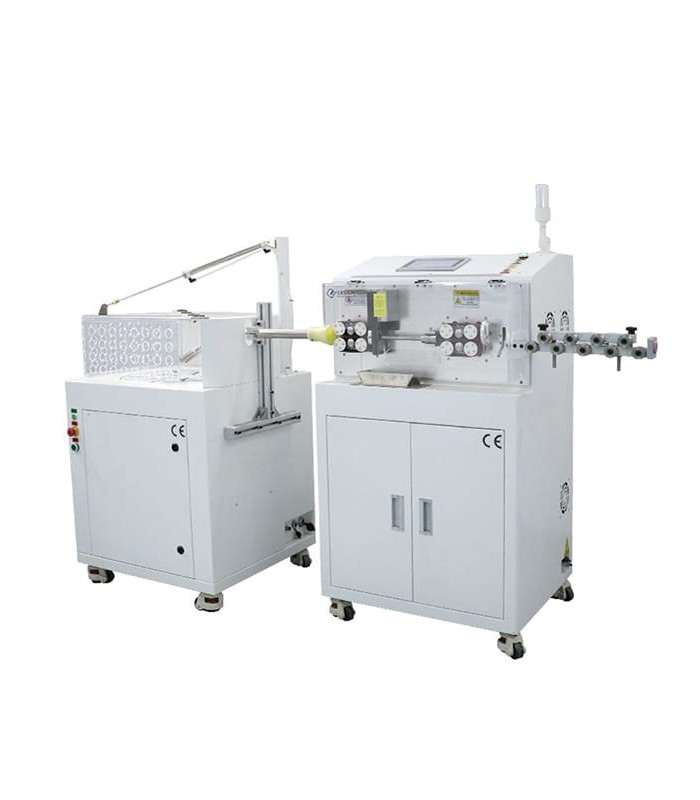

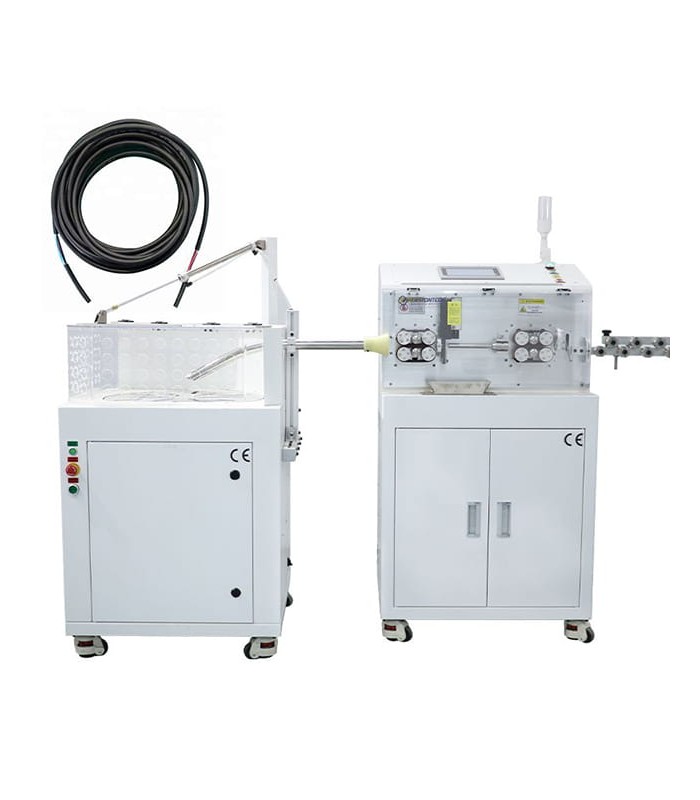

Macchina automatica con lama rotante taglia e spela cavi unipolari fino a 3 strati con avvolgitore

La RBEW05D1 è una macchina professionale progettata per il taglio e la spelatura automatica di cavi elettrici con sezione da 1,5 a 95 mm², completa di avvolgitore per una gestione ordinata del cavo lavorato.
Grazie alla capacità di spelatura fino a 3 strati, consente di eseguire lavorazioni precise su diverse tipologie di cavi, garantendo qualità costante e riduzione dell’intervento manuale.
La macchina è particolarmente indicata per applicazioni industriali dove sono richieste precisione, produttività e continuità operativa nella preparazione di cavi per cablaggi, quadri elettrici e impianti professionali.
Il sistema di guida con 12 rulli e trasmissione a cinghie assicura un avanzamento stabile del cavo, migliorando la precisione del taglio e la ripetibilità del processo.
La lunghezza di taglio regolabile da 1 a 100.000 mm permette di adattare la macchina a diverse esigenze produttive, mentre la tolleranza sulla lunghezza di taglio inferiore a 0,002 x L garantisce un’elevata precisione anche su lavorazioni di lunghezza variabile.
La macchina consente una spelatura sul lato I fino a 320 mm e sul lato II fino a 160 mm, rendendola adatta sia per lavorazioni standard sia per preparazioni più complesse su cavi di media e grande sezione.
Il controllo tramite touch screen da 7 pollici e la memoria interna fino a 100 programmi consentono una gestione semplice dei parametri, cambi produzione rapidi e maggiore efficienza nelle lavorazioni ripetitive.
L’avvolgitore dedicato permette di raccogliere il cavo in modo ordinato dopo il taglio e la spelatura, migliorando l’organizzazione del processo produttivo e riducendo la gestione manuale del materiale.
La struttura compatta, la produttività fino a 1200 pezzi/ora e le lame in acciaio rendono la RBEW05D1 adatta a reparti produttivi, officine di cablaggio, settore automotive, quadri elettrici industriali e applicazioni professionali.

PRINCIPIO DI FUNZIONAMENTO

- Il cavo viene inserito nel sistema di guida a rulli con cinghie
- I 12 rulli assicurano un avanzamento stabile e controllato del cavo
- L’operatore imposta i parametri tramite touch screen da 7 pollici
- La macchina esegue il taglio alla lunghezza impostata
- Il sistema di lame in acciaio effettua la spelatura del cavo
- La lavorazione può interessare fino a 3 strati del cavo
- L’avvolgitore raccoglie il cavo lavorato in modo ordinato
- Il cavo risulta pronto per le successive fasi di assemblaggio, crimpatura o collegamento

PRINCIPALI VANTAGGI

- Ideale per taglio e spelatura automatica di cavi elettrici
- Campo di lavorazione da 1,5 a 95 mm²
- Spelatura fino a 3 strati
- Taglio automatico con lunghezza regolabile fino a 100.000 mm
- Elevata precisione sulla lunghezza di taglio
- Spelatura lato I fino a 320 mm
- Spelatura lato II fino a 160 mm
- Sistema di guida con 12 rulli e cinghie
- Touch screen da 7 pollici per una gestione intuitiva
- Memoria fino a 100 programmi
- Avvolgitore dedicato per raccolta ordinata del cavo
- Produttività fino a 1200 pezzi/ora
- Lame in acciaio robuste e resistenti
- Struttura compatta per utilizzo professionale e industriale

PRINCIPALI APPLICAZIONI

- Taglio e spelatura di cavi elettrici
- Lavorazione di cavi di media e grande sezione
- Cablaggi industriali
- Produzione wiring harness
- Settore automotive
- Quadri elettrici industriali
- Impianti elettrici professionali
- Preparazione cavi per crimpatura
- Lavorazioni con raccolta ordinata del cavo
- Officine di cablaggio e reparti produttivi
- Applicazioni elettroniche e industriali
- Manutenzione elettrica professionale

CARATTERISTICHE TECNICHE

Modello: RBEW05D1

Tipologia macchina: macchina automatica per taglio e spelatura cavi con avvolgitore

Capacità di spelatura: spelatura fino a 3 strati

Sezione del cavo: 1,5 - 95 mm²

Lunghezza di taglio: 1 - 100.000 mm

Tolleranza lunghezza di taglio: < 0,002 x L

Lunghezza spelatura lato I: 0 - 320 mm

Lunghezza spelatura lato II: 0 - 160 mm

Diametro massimo tubo guida: 22 mm

Modalità di guida: 12 rulli con guida a cinghie

Modalità di visualizzazione: touch screen da 7 pollici

Capacità di memoria: 100 programmi

Materiale lama: acciaio

Produttività: 800 - 1200 pezzi/ora

Alimentazione: 110 / 220 V, 50-60 Hz

Potenza: 800 W

Peso macchina: 125 kg

Dimensioni macchina: 700 x 640 x 480 mm

Dimensioni avvolgitore: 640 x 640 x 1300 mm

Peso avvolgitore: 85 kg

Applicazione: taglio, spelatura e raccolta ordinata di cavi elettrici

Funzionamento: automatico con avvolgitore

Utilizzo: professionale e industriale
