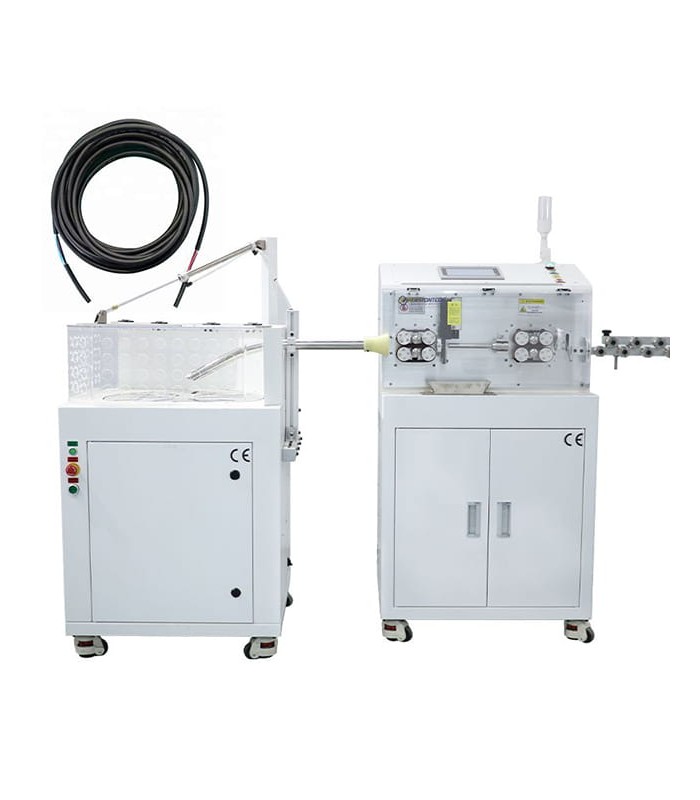

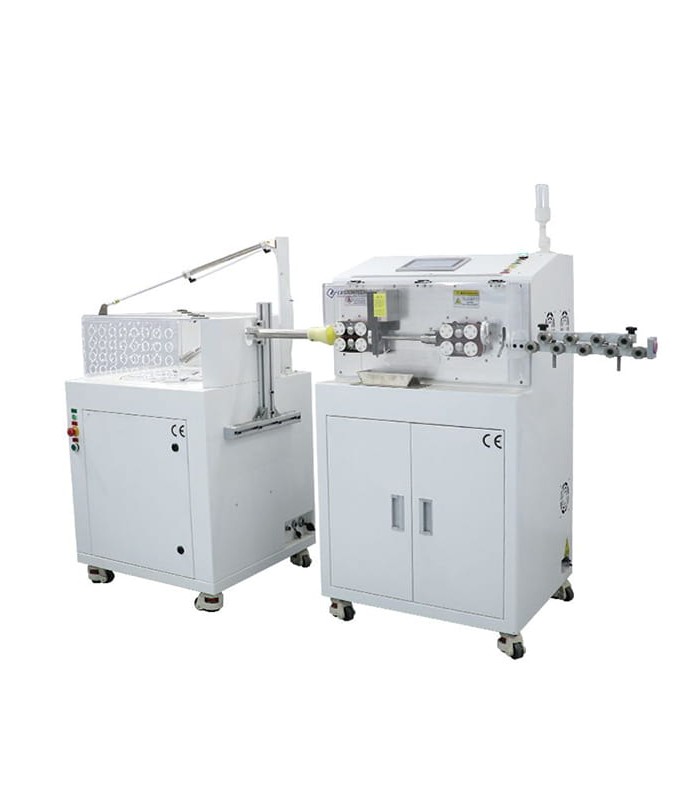

Automatische Maschine mit rotierendem Messer schneidet und abisoliert einadrige Kabel bis zu 3 Lagen mit Wickler

Die RBEW05D1 ist eine professionelle Maschine zum automatischen Schneiden und Abisolieren von elektrischen Kabeln mit einem Querschnitt von 1,5 bis 95 mm², komplett mit Aufwickler für eine geordnete Verwaltung des bearbeiteten Kabels.
Dank der Abisolierkapazität von bis zu 3 Schichten ermöglicht sie präzise Bearbeitungen an verschiedenen Kabeltypen und gewährleistet gleichbleibende Qualität bei reduziertem manuellem Eingriff.
Die Maschine eignet sich besonders für industrielle Anwendungen, bei denen Präzision, Produktivität und kontinuierlicher Betrieb bei der Kabelvorbereitung für Kabelbäume, Schalttafeln und professionelle Anlagen erforderlich sind.
Das Führungssystem mit 12 Rollen und Riemenantrieb gewährleistet einen stabilen Kabelvorschub und verbessert die Schnittgenauigkeit sowie die Wiederholbarkeit des Prozesses.
Die einstellbare Schnittlänge von 1 bis 100.000 mm ermöglicht die Anpassung der Maschine an unterschiedliche Produktionsanforderungen, während die Schnittlängentoleranz von weniger als 0,002 x L eine hohe Präzision auch bei variablen Längen gewährleistet.
Die Maschine ermöglicht das Abisolieren auf Seite I bis 320 mm und auf Seite II bis 160 mm, wodurch sie sowohl für Standardbearbeitungen als auch für komplexere Vorbereitungen an Kabeln mit mittlerem und großem Querschnitt geeignet ist.
Die Steuerung über einen 7-Zoll-Touchscreen und der interne Speicher für bis zu 100 Programme ermöglichen eine einfache Parameterverwaltung, schnelle Produktionswechsel und höhere Effizienz bei wiederholten Bearbeitungen.
Der spezielle Aufwickler sammelt das bearbeitete Kabel nach dem Schneiden und Abisolieren ordentlich auf, verbessert die Organisation des Produktionsprozesses und reduziert die manuelle Materialhandhabung.
Die kompakte Struktur, die Produktivität von bis zu 1200 Stück/Stunde und die Stahlmesser machen die RBEW05D1 geeignet für Produktionsabteilungen, Kabelkonfektionswerkstätten, Automotive-Bereich, industrielle Schalttafeln und professionelle Anwendungen.

FUNKTIONSWEISE

- Das Kabel wird in das Rollenführungssystem mit Riemen eingelegt
- Die 12 Rollen gewährleisten einen stabilen und kontrollierten Kabelvorschub
- Der Bediener stellt die Parameter über den 7-Zoll-Touchscreen ein
- Die Maschine schneidet das Kabel auf die eingestellte Länge
- Das Stahlmessersystem isoliert das Kabel ab
- Die Bearbeitung kann bis zu 3 Kabelschichten umfassen
- Der Aufwickler sammelt das bearbeitete Kabel ordentlich auf
- Das Kabel ist bereit für die nächsten Montage-, Crimp- oder Verbindungsschritte

HAUPTVORTEILE

- Ideal zum automatischen Schneiden und Abisolieren elektrischer Kabel
- Verarbeitungsbereich von 1,5 bis 95 mm²
- Abisolierung bis zu 3 Schichten
- Automatischer Schnitt mit einstellbarer Länge bis 100.000 mm
- Hohe Präzision der Schnittlänge
- Abisolierung Seite I bis 320 mm
- Abisolierung Seite II bis 160 mm
- Führungssystem mit 12 Rollen und Riemen
- 7-Zoll-Touchscreen für intuitive Bedienung
- Speicher für bis zu 100 Programme
- Spezieller Aufwickler für geordnetes Kabelsammeln
- Produktivität bis 1200 Stück/Stunde
- Robuste und widerstandsfähige Stahlmesser
- Kompakte Struktur für professionellen und industriellen Einsatz

HAUPTANWENDUNGEN

- Schneiden und Abisolieren elektrischer Kabel
- Verarbeitung von Kabeln mit mittlerem und großem Querschnitt
- Industrielle Verkabelungen
- Produktion von Wiring Harnesses
- Automotive-Bereich
- Industrielle Schalttafeln
- Professionelle elektrische Anlagen
- Kabelvorbereitung zum Crimpen
- Bearbeitungen mit geordnetem Kabelsammeln
- Kabelkonfektionswerkstätten und Produktionsabteilungen
- Elektronische und industrielle Anwendungen
- Professionelle elektrische Wartung

TECHNISCHE EIGENSCHAFTEN

Modell: RBEW05D1

Maschinentyp: automatische Schneide- und Abisoliermaschine für Kabel mit Aufwickler

Abisolierkapazität: Abisolierung bis zu 3 Schichten

Kabelquerschnitt: 1,5 - 95 mm²

Schnittlänge: 1 - 100.000 mm

Schnittlängentoleranz: < 0,002 x L

Abisolierlänge Seite I: 0 - 320 mm

Abisolierlänge Seite II: 0 - 160 mm

Maximaler Führungsrohrdurchmesser: 22 mm

Führungsmodus: 12 Rollen mit Riemenführung

Anzeigemodus: 7-Zoll-Touchscreen

Speicherkapazität: 100 Programme

Messermaterial: Stahl

Produktivität: 800 - 1200 Stück/Stunde

Stromversorgung: 110 / 220 V, 50-60 Hz

Leistung: 800 W

Maschinengewicht: 125 kg

Maschinenabmessungen: 700 x 640 x 480 mm

Aufwicklerabmessungen: 640 x 640 x 1300 mm

Aufwicklergewicht: 85 kg

Anwendung: Schneiden, Abisolieren und geordnetes Sammeln von elektrischen Kabeln

Betrieb: automatisch mit Aufwickler

Einsatz: professionell und industriell
