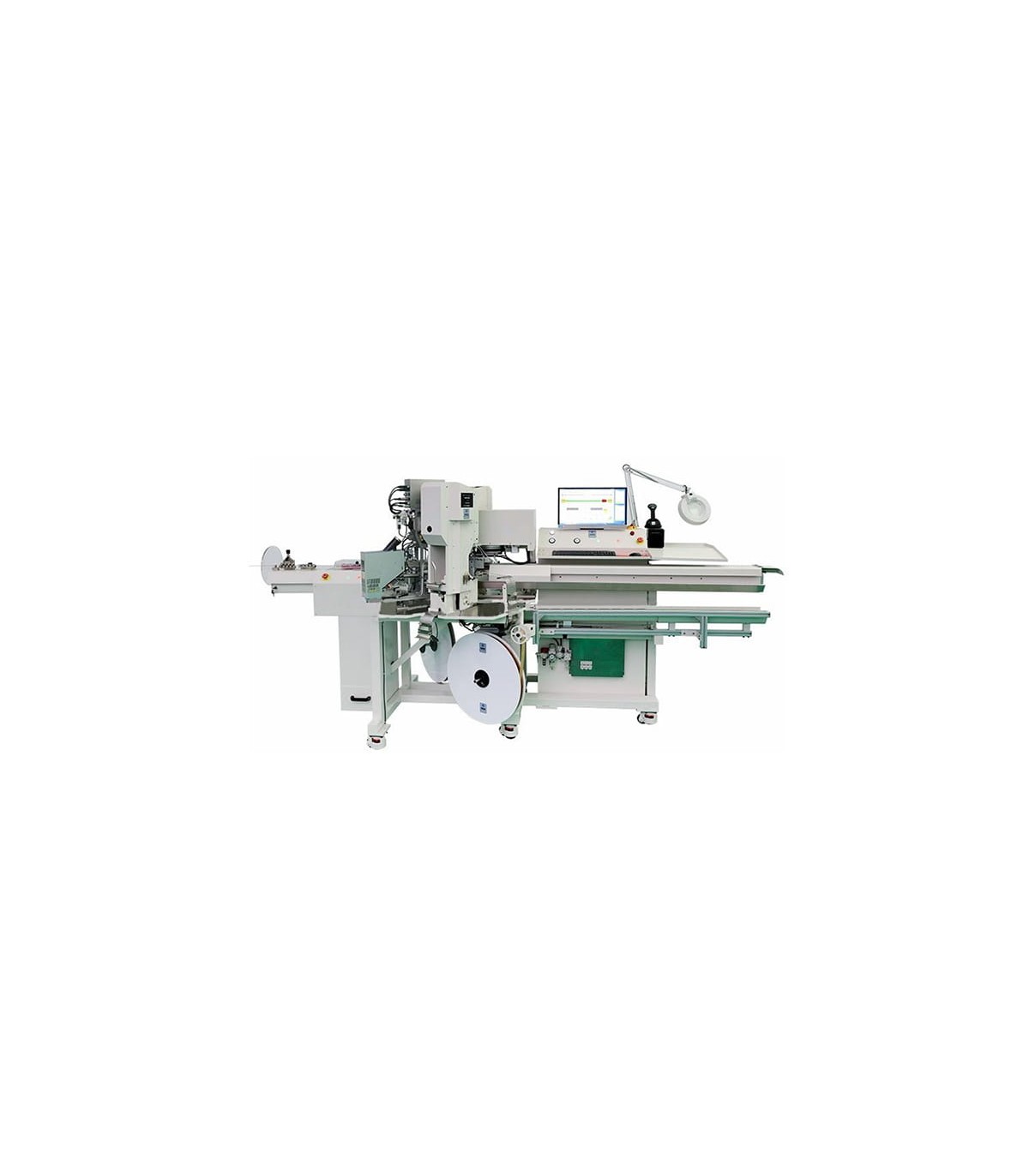

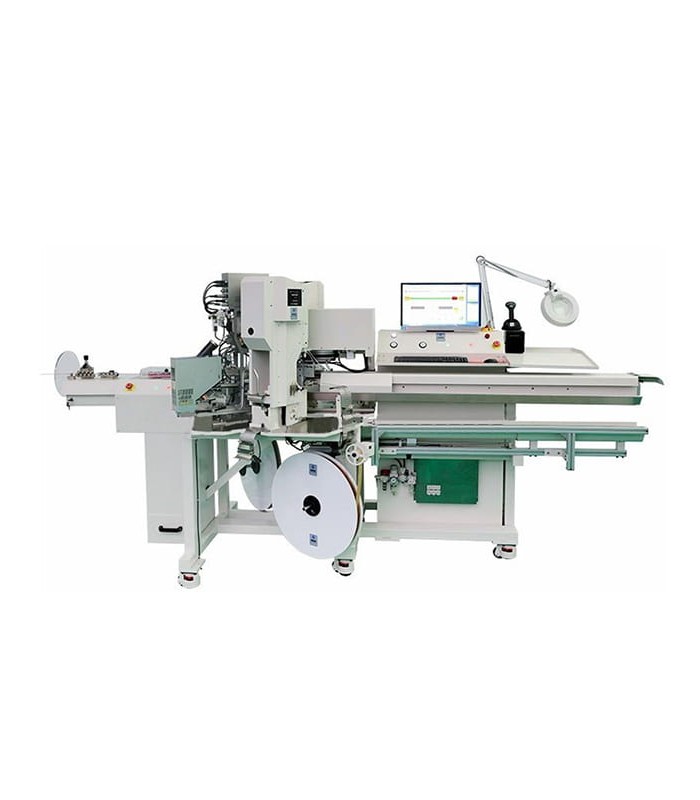

Macchina automatica per la crimpatura del terminale su cavi 0.3 - 6 mmq

La macchina automatica RBEW8075 per taglio, spelatura e crimpatura terminali su cavi è un sistema professionale progettato per la lavorazione automatica di cavi da 0,3 a 6 mm², pari a 9 - 23 AWG.
È indicata per applicazioni automotive, produzione di cablaggi industriali, cablaggi per quadri elettrici e linee produttive dove sono richieste elevata produttività, precisione di lavorazione e qualità costante nella crimpatura del terminale.
La macchina consente di eseguire in automatico il taglio del cavo, la spelatura e la crimpatura del terminale, riducendo le operazioni manuali e migliorando la ripetibilità del processo produttivo.
La lunghezza di taglio è programmabile da 60 a 99999 mm, mentre la lunghezza di spelatura può essere impostata da 0,1 a 18 mm, rendendo il sistema adatto a molteplici configurazioni di cablaggio.
La forza di crimpatura da 3,0 T permette di lavorare terminali su cavi di diverse sezioni, garantendo una chiusura stabile e controllata durante il ciclo di produzione.
La velocità di alimentazione fino a 8,0 m/s e la produttività da 4500 a 5000 pezzi/ora rendono la macchina adatta a reparti produttivi con volumi elevati e necessità di continuità operativa.
Il sistema è progettato per offrire una buona precisione di taglio e spelatura, con controllo dei parametri di lavoro e gestione automatizzata del ciclo, così da ridurre errori, scarti e tempi di lavorazione.
La struttura robusta, il peso di 1100 kg e le dimensioni operative della macchina la rendono adatta a installazioni fisse in linee di produzione professionali e industriali.

PRINCIPIO DI FUNZIONAMENTO

- Il cavo viene inserito nel sistema di alimentazione della macchina
- L’operatore imposta lunghezza di taglio, lunghezza di spelatura e parametri di crimpatura
- Il sistema alimenta il cavo alla velocità programmata
- La macchina taglia il cavo alla lunghezza impostata
- Il gruppo di spelatura rimuove l’isolamento secondo la quota programmata
- Il terminale viene posizionato e crimpato sul cavo con forza di crimpatura controllata
- Il cavo lavorato viene raccolto in uscita secondo la lunghezza prevista
- Il ciclo viene ripetuto automaticamente per la produzione in serie

PRINCIPALI VANTAGGI

- Macchina automatica per taglio, spelatura e crimpatura terminali
- Adatta per cavi da 0,3 a 6 mm²
- Campo di lavoro 9 - 23 AWG
- Lunghezza di taglio programmabile da 60 a 99999 mm
- Lunghezza di spelatura da 0,1 a 18 mm
- Forza di crimpatura 3,0 T
- Corsa di crimpatura 30/40 mm
- Velocità di alimentazione fino a 8,0 m/s
- Produttività da 4500 a 5000 pezzi/ora
- Precisione di spelatura e taglio controllata
- Adatta per produzione automotive
- Riduce le lavorazioni manuali
- Migliora la ripetibilità del processo produttivo
- Ideale per produzioni in serie
- Struttura robusta per utilizzo industriale
- Adatta per linee di produzione cablaggi

PRINCIPALI APPLICAZIONI

- Taglio automatico di cavi elettrici
- Spelatura automatica dei cavi
- Crimpatura automatica di terminali
- Produzione di cablaggi automotive
- Produzione di cablaggi industriali
- Cablaggi per quadri elettrici
- Cablaggi per impianti e sistemi elettrici
- Preparazione cavi per assemblaggio
- Linee produttive ad alta capacità
- Produzione in serie di cavi terminati
- Reparti di cablaggio professionali
- Applicazioni dove sono richieste precisione, velocità e ripetibilità
