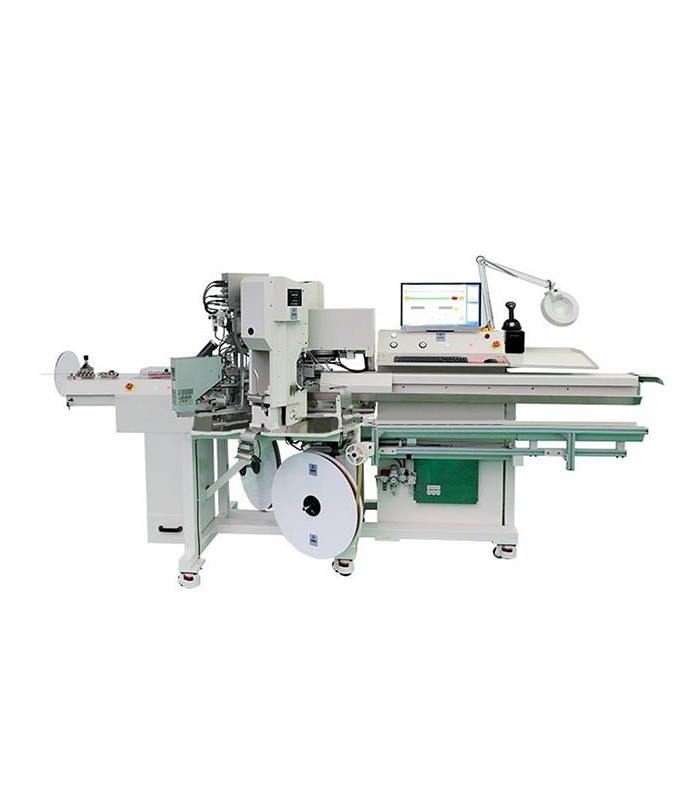

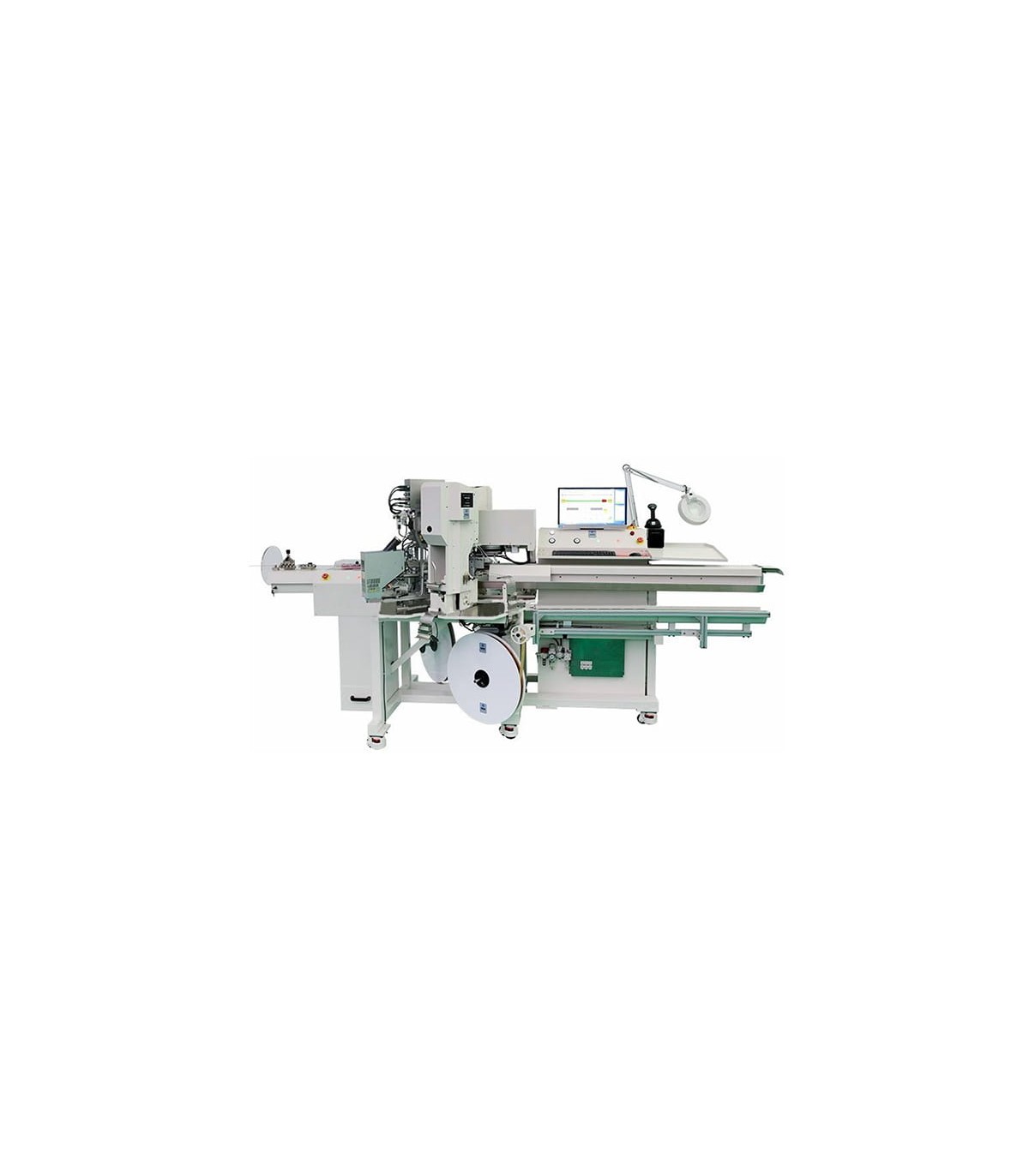

Machine automatique pour le sertissage de terminaux sur câbles 0,3 - 6 mmq

La machine automatique RBEW8075 pour la coupe, le dénudage et le sertissage de terminaux sur câbles est un système professionnel conçu pour le traitement automatique de câbles de 0,3 à 6 mm², soit 9 - 23 AWG.
Elle est indiquée pour les applications automotive, la production de faisceaux industriels, les câblages pour tableaux électriques et les lignes de production nécessitant une productivité élevée, une précision de traitement et une qualité constante du sertissage du terminal.
La machine permet d’effectuer automatiquement la coupe du câble, le dénudage et le sertissage du terminal, réduisant les opérations manuelles et améliorant la répétabilité du processus de production.
La longueur de coupe est programmable de 60 à 99999 mm, tandis que la longueur de dénudage peut être réglée de 0,1 à 18 mm, rendant le système adapté à de nombreuses configurations de câblage.
La force de sertissage de 3,0 T permet de travailler des terminaux sur câbles de différentes sections, garantissant une fermeture stable et contrôlée pendant le cycle de production.
La vitesse d’alimentation jusqu’à 8,0 m/s et la productivité de 4500 à 5000 pièces/heure rendent la machine adaptée aux services de production avec volumes élevés et besoin de continuité opérationnelle.
Le système est conçu pour offrir une bonne précision de coupe et de dénudage, avec contrôle des paramètres de travail et gestion automatisée du cycle, afin de réduire les erreurs, les rebuts et les temps de traitement.
La structure robuste, le poids de 1100 kg et les dimensions opérationnelles de la machine la rendent adaptée aux installations fixes dans des lignes de production professionnelles et industrielles.

PRINCIPE DE FONCTIONNEMENT

- Le câble est inséré dans le système d’alimentation de la machine
- L’opérateur règle la longueur de coupe, la longueur de dénudage et les paramètres de sertissage
- Le système alimente le câble à la vitesse programmée
- La machine coupe le câble à la longueur réglée
- Le groupe de dénudage retire l’isolation selon la cote programmée
- Le terminal est positionné et serti sur le câble avec une force de sertissage contrôlée
- Le câble traité est collecté en sortie selon la longueur prévue
- Le cycle est répété automatiquement pour la production en série

PRINCIPAUX AVANTAGES

- Machine automatique pour coupe, dénudage et sertissage de terminaux
- Adaptée aux câbles de 0,3 à 6 mm²
- Plage de travail 9 - 23 AWG
- Longueur de coupe programmable de 60 à 99999 mm
- Longueur de dénudage de 0,1 à 18 mm
- Force de sertissage 3,0 T
- Course de sertissage 30/40 mm
- Vitesse d’alimentation jusqu’à 8,0 m/s
- Productivité de 4500 à 5000 pièces/heure
- Précision de dénudage et de coupe contrôlée
- Adaptée à la production automotive
- Réduit les opérations manuelles
- Améliore la répétabilité du processus de production
- Idéale pour les productions en série
- Structure robuste pour usage industriel
- Adaptée aux lignes de production de faisceaux

PRINCIPALES APPLICATIONS

- Coupe automatique de câbles électriques
- Dénudage automatique de câbles
- Sertissage automatique de terminaux
- Production de faisceaux automotive
- Production de faisceaux industriels
- Câblages pour tableaux électriques
- Câblages pour installations et systèmes électriques
- Préparation de câbles pour assemblage
- Lignes de production à haute capacité
- Production en série de câbles terminés
- Services professionnels de câblage
- Applications nécessitant précision, vitesse et répétabilité
