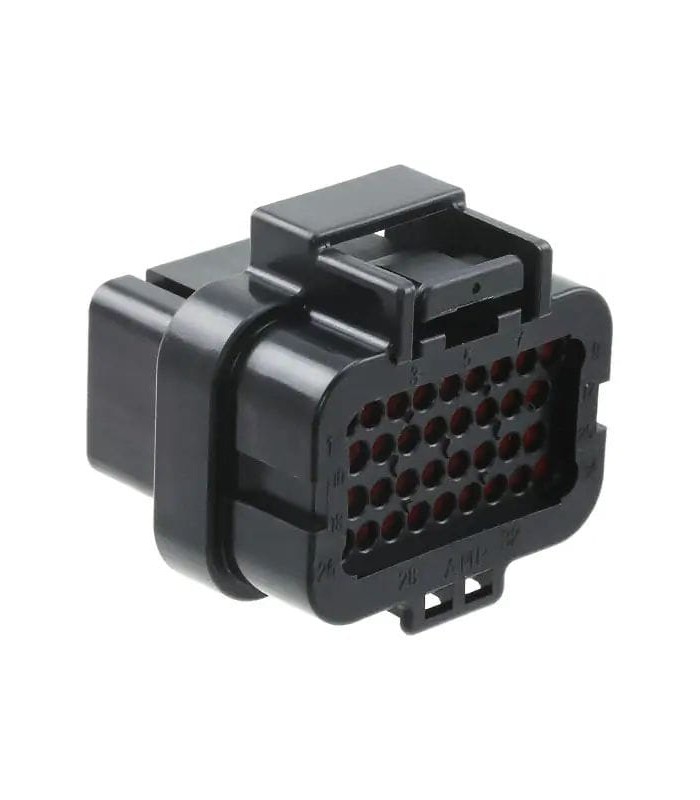

Connettore Superseal 1.0 maschio 34 vie Cod 2

Caratteristiche del tipo di prodotto

Tipo di connettore e alloggiamento : alloggiamento per terminali femmina
Sistema di connettori : cavo-scheda, cavo-dispositivo
Sigillabile : Sì
Connettore ibrido : No
Funzione di blocco principale : integrata nell'alloggiamento

Caratteristiche di configurazione

Numero di posizioni : 34
Numero di righe : 4

caratteristiche elettriche

Tensione di esercizio (VAC): 250
Tensione di esercizio (VDC): 250
Architettura della tensione nominale (V): 12, 24, 42, 48, 80, 90, 125, 240

Caratteristiche del corpo

Materiale corpo Body: PBT GF
Angolo di uscita del cavo : 180°
Colore prodotto principale : nero

Caratteristiche di contatto

Diametro del perno di accoppiamento : 1 mm [ .039 in ]

Attacco meccanico

Tipo di allineamento di accoppiamento : Polarizzato
Antistrappo : No
Garanzia della posizione del terminale : Sì
Funzione di montaggio: senza

Caratteristiche dell'alloggiamento

Linea centrale (passo) : 3 mm [ .118 in ]

Dimensioni

Spaziatura da riga a riga (mm): 3,5, 4
Spaziatura riga-riga (in): .138, .157
Altezza del prodotto : 34,55 mm [ 1,36 in ]
Lunghezza del prodotto : 32,15 mm [ 1.266 in ]
Larghezza del prodotto : 38,2 mm [ 1.504 in ]

Condizioni d'uso

Temperatura di esercizio (max) (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120, 125
Temperatura di esercizio (max) (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257
Intervallo di temperatura di esercizio (°C): -40 – 125, -40 – 125
Intervallo di temperatura di esercizio (°F): -40 – 257, -40 – 257

Standard di settore

Classificazione di infiammabilità UL : UL 94V-2
Grado di protezione : JIS D0203
