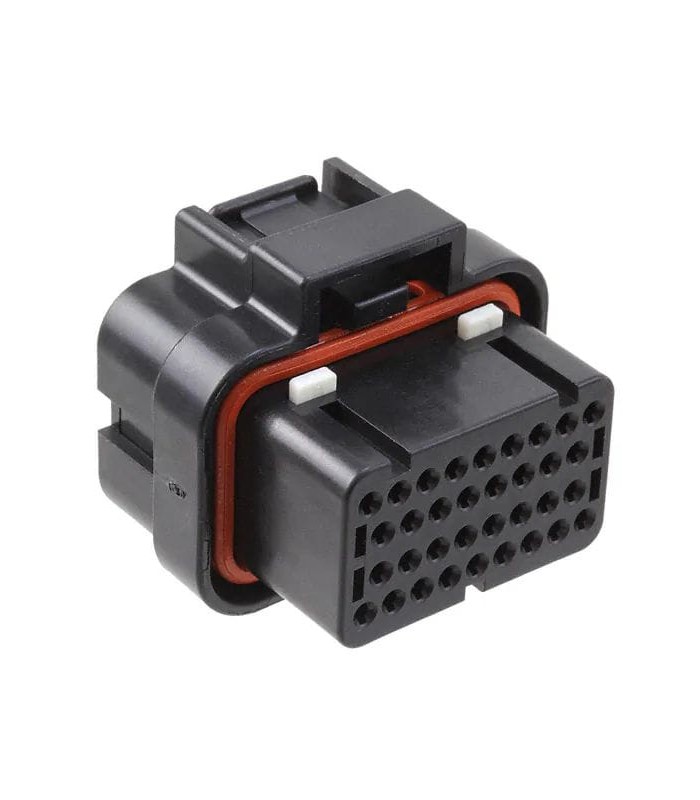

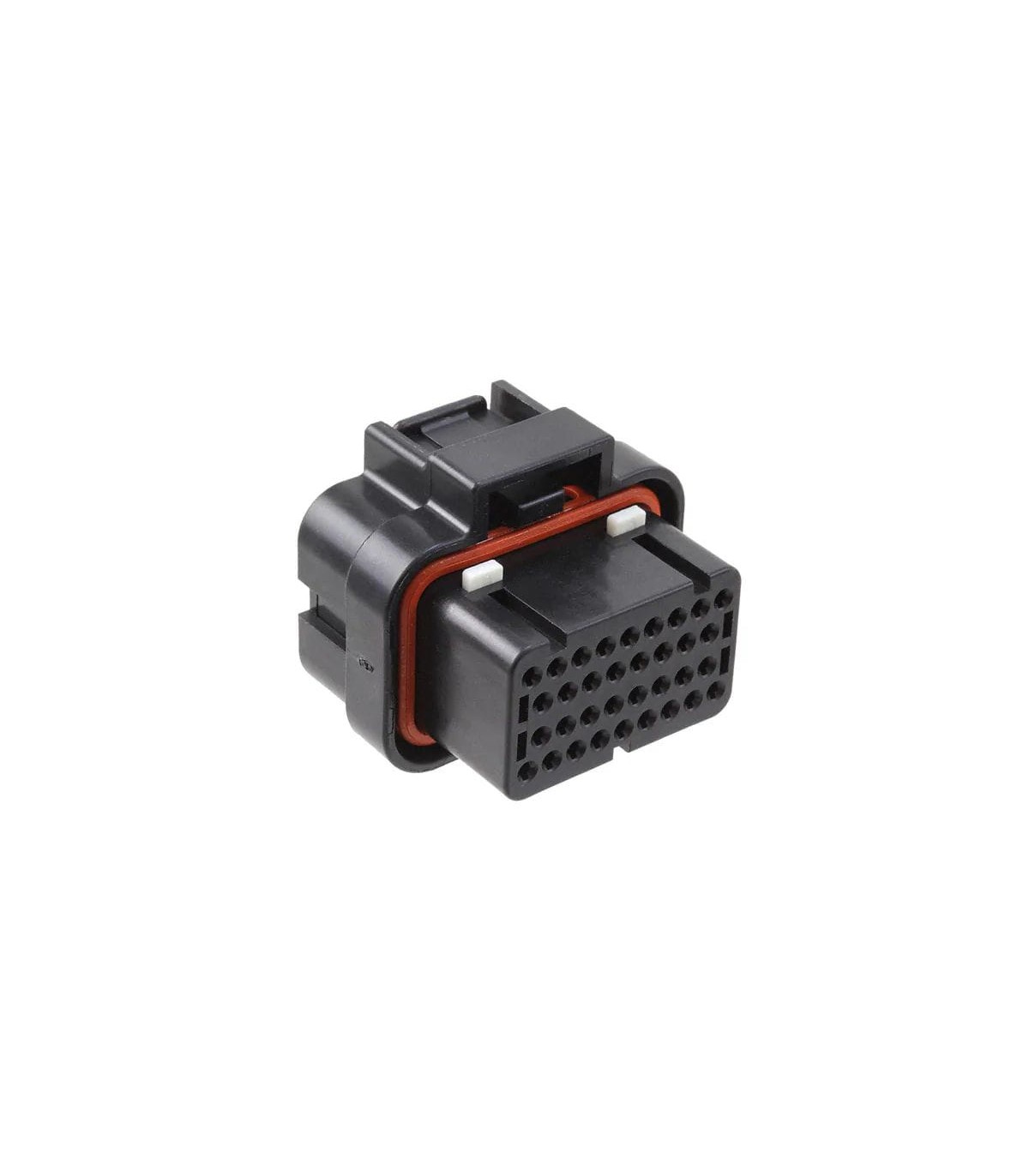

Connettore Superseal 1.0 maschio 34 vie

Il connettore è progettato per applicazioni automotive e industriali che richiedono elevata densità di connessione, affidabilità elettrica e resistenza meccanica anche in condizioni ambientali difficili.
Questo modello è particolarmente indicato per sistemi elettronici avanzati, centraline, moduli di controllo, cablaggi automotive e applicazioni wire-to-board o wire-to-device dove è necessario gestire un elevato numero di connessioni in spazi compatti.
Il corpo del connettore è realizzato in PBT GF, materiale rinforzato con fibra di vetro che garantisce elevata rigidità strutturale, stabilità dimensionale e ottima resistenza termica anche in applicazioni intensive.
La configurazione a 34 poli distribuiti su 4 file consente una gestione ordinata dei segnali e dell’alimentazione, mantenendo dimensioni compatte e alta affidabilità di connessione.
Il sistema di polarizzazione integrato facilita il corretto accoppiamento del connettore, riducendo il rischio di errori durante l’installazione o la manutenzione.
La struttura sigillabile contribuisce a migliorare la protezione contro polvere, umidità e contaminazioni esterne, rendendo il connettore adatto anche ad ambienti automotive e industriali gravosi.
Grazie alla compatibilità con diverse architetture di tensione e all’ampio range di temperatura operativa, il connettore può essere utilizzato in numerose applicazioni elettroniche professionali.

PRINCIPALI VANTAGGI
- Elevata affidabilità per applicazioni automotive e industriali
- Configurazione ad alta densità con 34 posizioni
- Struttura compatta con 4 file di connessione
- Corpo robusto in PBT GF ad alta resistenza
- Sistema polarizzato per evitare errori di accoppiamento
- Struttura sigillabile contro polvere e contaminazioni
- Compatibile con sistemi wire-to-board e wire-to-device
- Ideale per centraline, moduli elettronici e cablaggi professionali
- Ampio intervallo di temperatura di esercizio

PRINCIPALI APPLICAZIONI
- Cablaggi automotive
- Centraline elettroniche
- Sistemi wire-to-board
- Sistemi wire-to-device
- Moduli di controllo industriali
- Veicoli industriali e agricoli
- Elettronica automotive avanzata
- Applicazioni industriali professionali

CARATTERISTICHE TECNICHE
Codice prodotto: 4-1437290-0
Tipologia: alloggiamento per terminali femmina
Sistema di connessione: wire-to-board / wire-to-device
Sigillabile: sì
Connettore ibrido: no
Sistema di bloccaggio: integrato nell’alloggiamento
Numero poli: 34
Numero file: 4
Tensione di esercizio: 250 VAC / 250 VDC
Architettura tensione nominale: 12 / 24 / 42 / 48 / 80 / 90 / 125 / 240 V
Materiale corpo: PBT GF
Colore: nero
Angolo uscita cavo: 180°
Diametro perno accoppiamento: 1 mm
Polarizzato: sì
Antistrappo: no
Garanzia posizione terminale: sì
Montaggio: senza funzione di montaggio
Passo: 3 mm
Spaziatura tra file: 3,5 / 4 mm
Altezza: 34,55 mm
Lunghezza: 32,15 mm
Larghezza: 38,2 mm
Temperatura di esercizio: da -40 °C a +125 °C
Classe di infiammabilità: UL 94V-2
Grado di protezione: JIS D0203
