Macchina automatica per il taglio e la spelatura dei cavi unipolari (0,1 - 8 mmq)

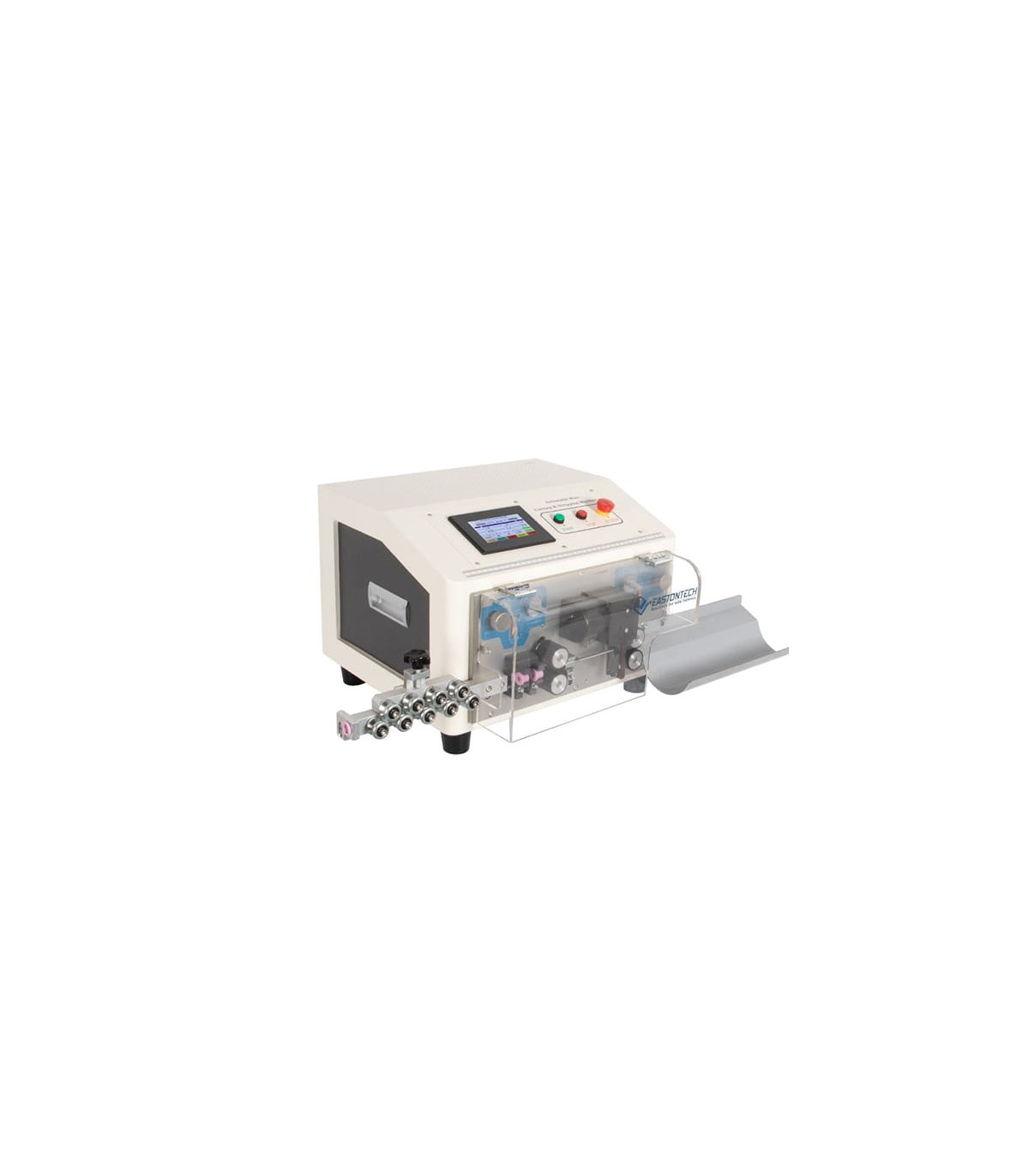

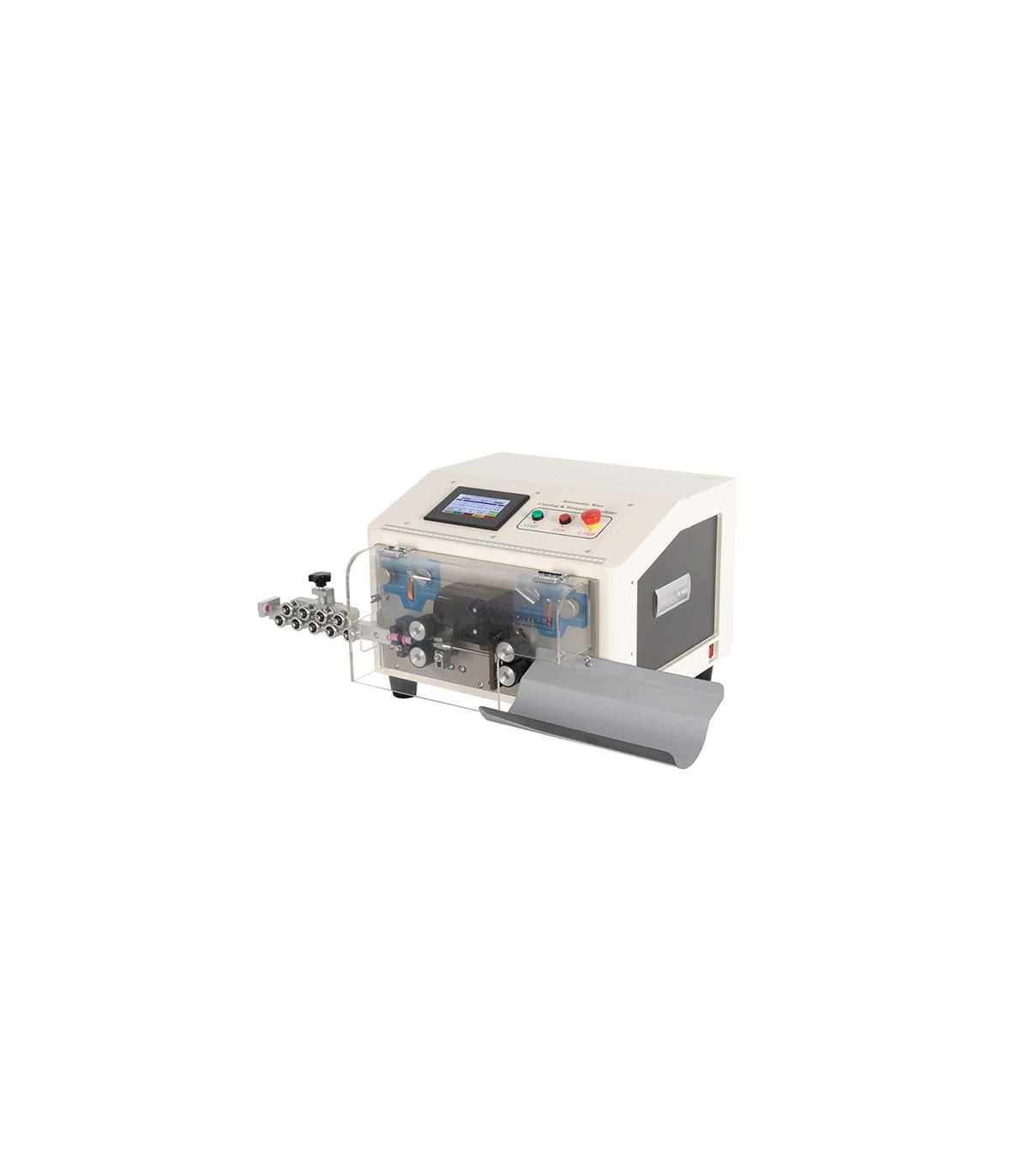

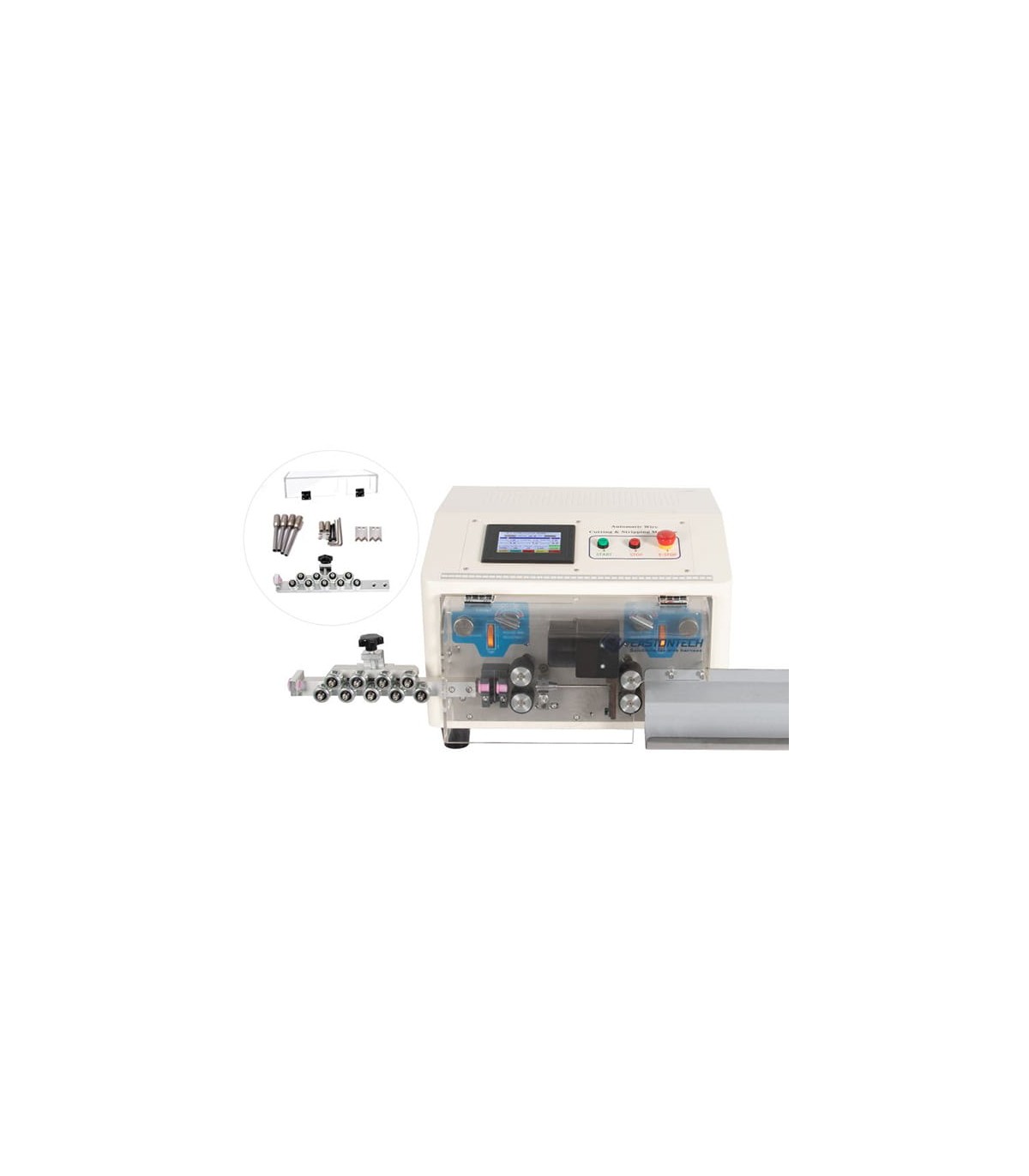

La RBEW3010 è una macchina automatica progettata per il taglio e la spelatura precisa di cavi elettrici, ideale per lavorazioni ripetitive dove sono richieste velocità, precisione e continuità operativa.
Integra in un’unica soluzione le funzioni di taglio del cavo, spelatura su doppia estremità e spelatura intermedia, permettendo di ottimizzare il processo produttivo e ridurre l’intervento manuale.
È particolarmente indicata per aziende che producono cablaggi elettrici, quadri elettrici, cablaggi automotive, cablaggi industriali e lavorazioni su cavi destinati ad apparecchiature elettroniche.
La macchina è adatta alla lavorazione di cavi in PVC e cavi in fibra di vetro, con sezione conduttore da 0,1 a 8,0 mm², corrispondente indicativamente ad AWG 32 - 8.
Il sistema di controllo consente di impostare i principali parametri di lavorazione, come lunghezza di taglio e lunghezza di spelatura, garantendo una buona ripetibilità del risultato e una gestione semplice dei cambi produzione.
La capacità di taglio da 1 a 99.999 mm permette di lavorare sia spezzoni corti sia cavi di lunghezza elevata, adattandosi a diverse esigenze produttive.
La spelatura su entrambe le estremità, con lunghezza regolabile da 0 a 50 mm per lato, consente di preparare il cavo per successive fasi di crimpatura, stagnatura, assemblaggio o collegamento elettrico.
Grazie alla produttività da 1800 a 4800 pezzi/ora, la macchina permette di aumentare l’efficienza rispetto alle lavorazioni manuali, mantenendo uniformità e precisione durante il ciclo produttivo.
Il livello di rumorosità inferiore a 70 dB(A) rende la macchina adatta anche ad ambienti di produzione dove è importante contenere il rumore operativo.
La struttura compatta da banco facilita l’inserimento della macchina in reparti produttivi, laboratori di cablaggio e postazioni di lavorazione cavi.

PRINCIPIO DI FUNZIONAMENTO

- Il cavo viene inserito nel sistema di alimentazione
- La macchina avanza il cavo secondo la lunghezza impostata
- Il sistema esegue il taglio alla misura programmata
- Le lame effettuano la spelatura dell’estremità anteriore e posteriore
- In base alla configurazione, può essere eseguita anche la spelatura intermedia
- Il cavo lavorato viene rilasciato pronto per le successive fasi di assemblaggio

PRINCIPALI VANTAGGI

- Processo automatico di taglio e spelatura
- Spelatura su doppia estremità del cavo
- Possibilità di spelatura intermedia
- Adatta per cavi in PVC e fibra di vetro
- Campo di lavoro da 0,1 a 8,0 mm²
- Lunghezza di taglio fino a 99.999 mm
- Lunghezza di spelatura regolabile su entrambi i lati
- Buona produttività per lavorazioni ripetitive
- Riduzione dei tempi rispetto alle operazioni manuali
- Maggiore uniformità del risultato
- Struttura compatta da banco
- Rumorosità contenuta inferiore a 70 dB(A)

PRINCIPALI APPLICAZIONI

- Produzione di cablaggi elettrici
- Cablaggi automotive
- Cablaggi industriali
- Quadri elettrici e automazione
- Preparazione cavi per crimpatura
- Preparazione cavi per stagnatura
- Lavorazioni su cavi in PVC
- Lavorazioni su cavi in fibra di vetro
- Assemblaggio componenti elettronici
- Produzione wiring harness
- Laboratori di cablaggio e manutenzione elettrica

CARATTERISTICHE TECNICHE

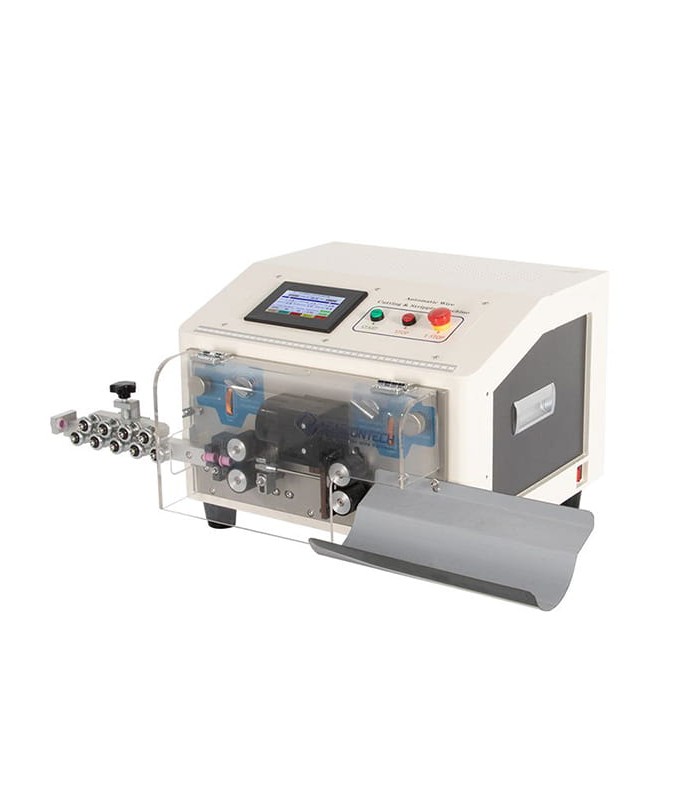

Modello: RBEW3010
Tipologia: macchina automatica per taglio e spelatura cavi
Materiale cavo: PVC, cavo in fibra di vetro
Sezione conduttore: 0,1 - 8,0 mm², AWG 32 - 8
Cavo BV: inferiore a 4 mm²
Lunghezza di taglio: 1 - 99.999 mm
Tolleranza lunghezza di taglio: 0,002 × L
Lunghezza di spelatura lato I: 0 - 50 mm
Lunghezza di spelatura lato II: 0 - 50 mm
Diametro massimo tubo guida: 8 - 10 mm
Produttività: 1800 - 4800 pezzi/ora
Livello di rumorosità: inferiore a 70 dB(A)
Alimentazione: 110V / 220V, 50 - 60 Hz
Potenza: 300W
Peso lordo: 34 kg
Dimensioni imballo: 537 × 507 × 400 mm
