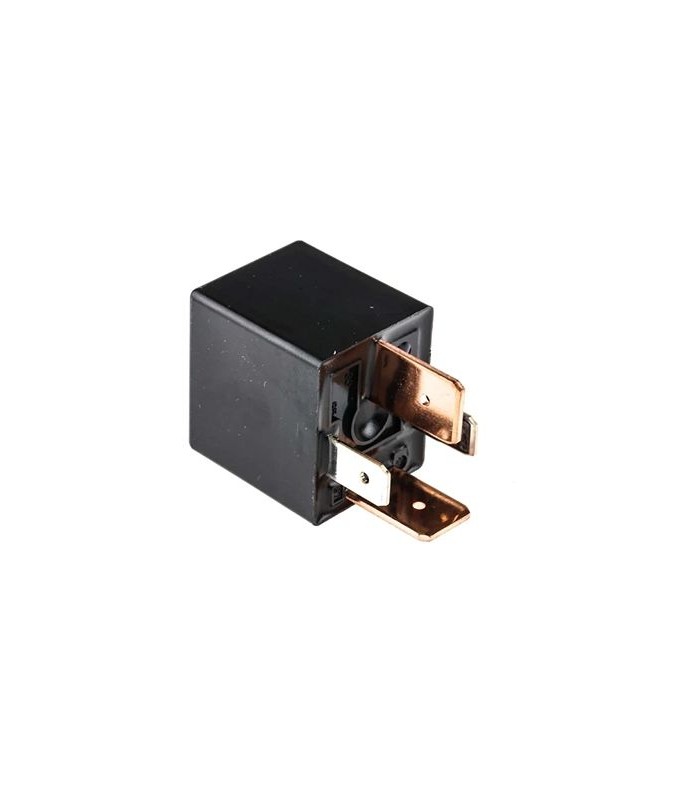

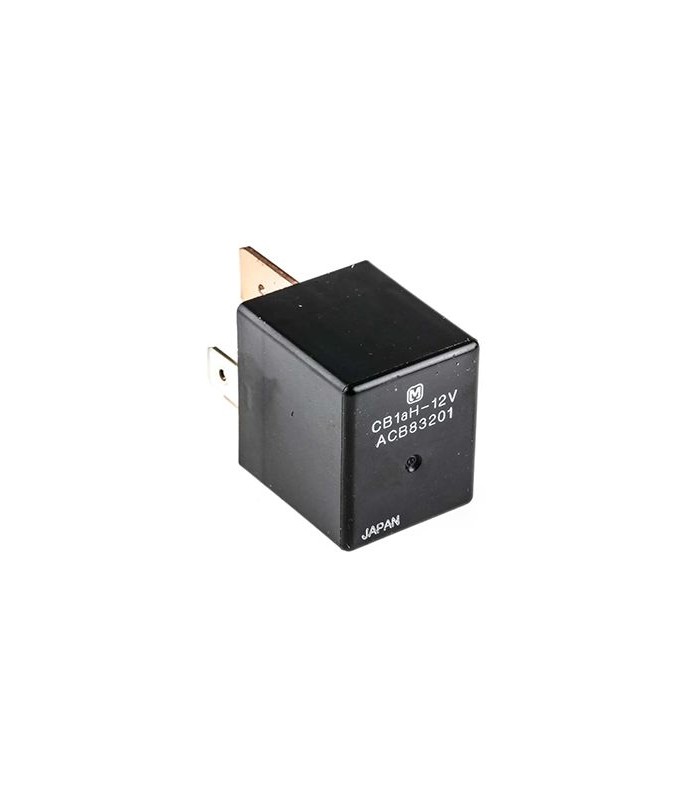

Relè automobilistico 12V 70A Panasonic

I relè per uso automobilistico ad alta potenza Panasonic serie CB sono dotati di un'elevata capacità di commutazione e presentano una disposizione dei terminali ISO in un contenitore compatto (22 x 26 mm) salvaspazio. Le applicazioni tipiche includono automobili, attrezzature edili e agricole.

- Disposizione dei terminali Mini-ISO Compatto.
- Elevata capacità di commutazione di 40 A.
- Elevata resistenza termica.
- Ridotto innalzamento della temperatura.
- Disponibilità di versione con resistenza incorporata.

Il Panasonic SPST non-staticking alta potenza automotive è un relè di montaggio a spina. Viene azionato con l'ausilio di una coil da 12 V CC e fino a 70A di corrente attraverso la coil per commutare le posizioni. Questo relè ha contatti in lega d'argento. La disposizione di contatto è 1 Forma A con struttura di protezione di tipo ermetico.

Caratteristiche e vantaggi
- Elevata resistenza termica di 125°C.
- Intervallo di temperatura di servizio tra -40°C e 85°C.
- Elevata capacità di contatto.
- Resistore di tipo incorporato.
- Terminal compatto e mini-ISO.
- Assorbimento di picchi di corrente del tipo a diodo incorporato che funziona quando la coil relè è OFF.

Applicazioni
- Motori per uso automobilistico.
- Attrezzature agricole.
- Attrezzature da costruzione.

Specifiche
Attributo: Valore
Tensione bobina: 12 V cc
Potenza bobina: 1.8W
Resistenza bobina: 103 Ohm
Isolamento bobina - contatto: 500V rms
Configurazione contatto: SPST
Tipo di montaggio: A innesto
Corrente di commutazione: 70A
Tipo di terminale: A innesto
Tensione di commutazione massima CC: 14V
Profondità: 22mm
Altezza: 25.5mm
Lunghezza: 26.5mm
