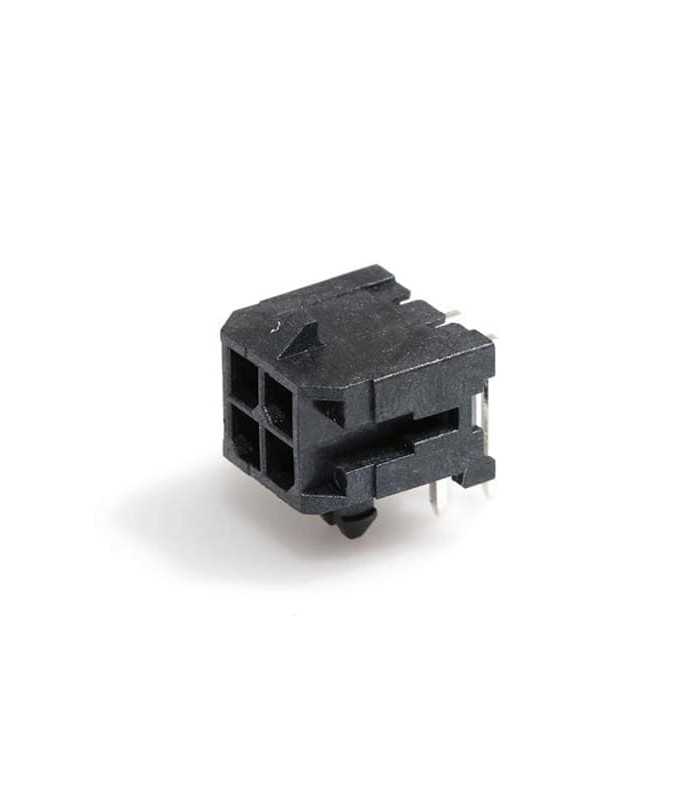

Connettore Micro Fit femmina porta maschio 2X2 vie da circuito stampato 90°

Il connettore Micro-Fit da circuito stampato è progettato per applicazioni elettroniche ed elettriche dove sono richieste connessioni compatte, affidabili e adatte al collegamento tra cablaggio e scheda PCB.
La configurazione 2x2 vie, con 4 posizioni distribuite su 2 righe, consente una gestione ordinata dei collegamenti elettrici mantenendo dimensioni contenute e facilità di integrazione all’interno di dispositivi, quadri elettrici e sistemi elettronici.
Il passo da 3 mm permette di ottenere un buon compromesso tra compattezza e capacità di connessione, rendendo il connettore adatto per applicazioni dove lo spazio disponibile sulla scheda è limitato.
La struttura con montaggio ad angolo retto 90° è ideale per installazioni su circuito stampato dove è necessario orientare il collegamento del cablaggio lateralmente rispetto alla scheda.
Il corpo in colore nero offre una finitura tecnica e professionale, mentre la classe di infiammabilità UL 94 V-0 contribuisce alla sicurezza del componente in applicazioni elettriche ed elettroniche.
Grazie alla corrente nominale di 8,5 A, alla tensione nominale di 600 V e al range di temperatura da -40 °C a +105 °C, il connettore è adatto per utilizzi in ambienti operativi tecnici e applicazioni professionali.

PRINCIPALI VANTAGGI

- Connettore Micro-Fit per circuito stampato
- Configurazione 2x2 vie
- 4 posizioni su 2 righe
- Passo terminali da 3 mm
- Montaggio ad angolo retto 90°
- Ideale per collegamenti wire-to-board
- Struttura compatta e ordinata
- Corpo nero per una finitura tecnica e professionale
- Corrente nominale 8,5 A
- Tensione nominale 600 V
- Classe di infiammabilità UL 94 V-0
- Adatto per applicazioni elettroniche, elettriche e industriali

PRINCIPALI APPLICAZIONI

- Circuiti stampati PCB
- Collegamenti wire-to-board
- Cablaggi elettronici
- Quadri elettrici
- Sistemi di alimentazione
- Dispositivi elettronici
- Automazione industriale
- Apparecchiature elettriche
- Produzione di wiring harness
- Collegamenti compatti su scheda
- Applicazioni industriali e professionali

CARATTERISTICHE TECNICHE

Tipologia: connettore Micro-Fit da circuito stampato

Configurazione: 2x2 vie

Numero di posizioni: 4

Numero di righe: 2

Passo: 3 mm

Angolo di montaggio: angolo retto 90°

Colore alloggiamento: nero

Corrente nominale: 8,5 A

Tensione nominale: 600 V

Temperatura minima di esercizio: -40 °C

Temperatura massima di esercizio: +105 °C

Classe di infiammabilità: UL 94 V-0

Peso unitario: 833 mg

Applicazione: circuiti stampati, cablaggi elettronici, collegamenti wire-to-board

Utilizzo: connessioni multipolari compatte su scheda PCB
